SWEDX SWL-50K8-A1 Lamina 50-tums professionell digital skyltskärm användarmanual

1. Introduktion

SWEDX Lamina SWL-50K8-A1 är en toppmodern 50-tums fristående 4K (UHD) digital skyltskärm, designad för professionella miljöer som kräver högupplöst mediaåtergivning och tillförlitlig drift dygnet runt. Denna manual ger viktig information för korrekt installation, drift och underhåll av din SWEDX Lamina-skärm. Läs denna manual noggrant innan du använder produkten för att säkerställa optimal prestanda och livslängd.

Figur 1.1: SWEDX Lamina SWL-50K8-A1 digital skyltskärm.

2. Nyckelfunktioner

SWEDX Lamina SWL-50K8-A1-skärmen är utrustad med avancerade funktioner för att möta kraven från professionella digitala skyltapplikationer:

• 4K Ultra HD-panel: Har en 4K E-LED-panel med en upplösning på 3840x2160, vilket ger enastående visuell skärpa.
• HDMI 2.0-anslutning: Inkluderar tre HDMI 2.0-ingångar som stöder 4K-upplösning vid 60 Hz för smidig mediauppspelning.
• Avancerad USB-mediaspelare: Inbyggd spelare möjliggör skapande av bild- och videospellistor med automatisk uppspelningsfunktion.
• Automatisk på/av-timer: Programmera skärmen så att den slås på och av automatiskt, vilket optimerar energiförbrukningen och driftseffektiviteten.
• Smart HDMI-funktionalitet: Skärmen kan automatiskt försättas i viloläge eller vakna baserat på närvaron av en HDMI-signal.
• Smal design: Ett estetiskt behagligtasing slim profile lämplig för olika inomhusmiljöer.
• Drift dygnet runt: Konstruerad för kontinuerlig och pålitlig prestanda i krävande kommersiella miljöer.
• Säker bakpanel: Har en låsbar bakdörr för att skydda installerad utrustning och anslutningar.
• Tillbehörsmontering: Tektanorm aluminium profile möjliggör enkel montering av olika tillbehör.

3. Inställning

3.1 Uppackning

1. Öppna försiktigt förpackningen och ta ut displayen. På grund av dess storlek och vikt (43 kg) rekommenderas det att två personer hanterar den på ett säkert sätt.
2. Kontrollera displayen för eventuella tecken på skador under transporten. Om skador upptäcks, kontakta din återförsäljare omedelbart.
3. Ta bort alla skyddsfilmer och förpackningsmaterial från skärmen.

3.2 Placering

Välj en stabil och jämn yta för skärmen. Se till att det finns tillräcklig ventilation runt enheten. Undvik att placera skärmen i direkt solljus eller nära värmekällor.

Figur 3.1: SWEDX Lamina-display som visar dess stabila bas.

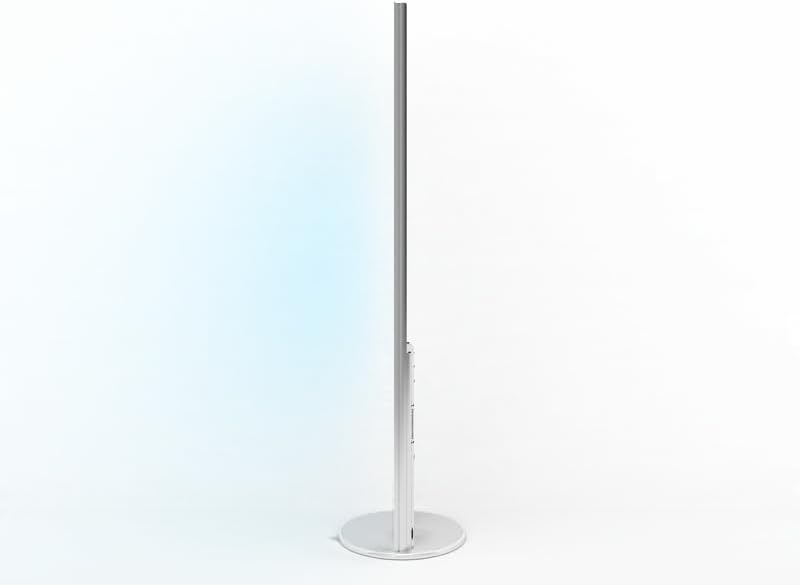

Figur 3.2: Slim side profile av SWEDX Lamina-displayen.

3.3 Anslutningar

Alla anslutningar finns på skärmens baksida.

Figur 3.3: Baksidan av SWEDX Lamina-displayen.

• HDMI-ingångar: Anslut dina mediaspelare, datorer eller andra HDMI-källor till HDMI 2.0-portarna. Skärmen har 3 HDMI-ingångar.
• USB-portar: Använd de 2 USB-portarna för att ansluta USB-lagringsenheter till den inbyggda mediaspelaren.
• Driva: Anslut strömkabeln till nätströmsingången på skärmen och sedan till ett lämpligt eluttag.
• Nätverk (valfritt): Om du använder en extern digital skyltspelare, anslut den till ditt nätverk efter behov.

3.4 Första start

När du har gjort alla nödvändiga anslutningar trycker du på strömknappen på skärmen. Skärmen bör slås på och visa SWEDX-logotypen eller ingången från din anslutna källa.

4. Bruksanvisning

4.1 Grundläggande kontroller

Displayen kan styras via knappar på enheten eller en fjärrkontroll (om sådan ingår).

• Strömknapp: Slår på eller av skärmen.
• Ingångsval: Växlar mellan tillgängliga HDMI- och andra ingångar.
• Meny: Öppnar skärmmenyn (OSD) för att justera inställningar.
• Navigeringsknappar: Används för att navigera genom menyalternativ och justera inställningar.

4.2 USB-mediaspelare

Den integrerade USB-mediaspelaren stöder automatisk uppspelning av bilder och videor.

1. Spara dina medier files (bilder, videor) till ett USB-minne.
2. Sätt i USB-flashenheten i en av USB-portarna på skärmen.
3. Få åtkomst till mediaspelarfunktionen via OSD-menyn.
4. Skapa en spellista eller välj en enskild files för uppspelning. Spelaren stöder automatisk looping av innehåll.

4.3 Automatisk på/av-timer

Ställ in specifika tider för när skärmen ska slås på och av automatiskt.

1. Navigera till avsnittet "Timer" eller "Schema" i OSD-menyn.
2. Ställ in önskad påslagningstid och avstängningstid för varje veckodag.
3. Spara dina inställningar.

4.4 Smart HDMI-funktionalitet

Smart HDMI-funktionen gör att skärmen automatiskt går in i standbyläge när ingen HDMI-signal detekteras och vaknar när en signal finns.

• Se till att den här funktionen är aktiverad i OSD-menyn under "System" eller "Energiinställningar".
• Den här funktionen hjälper till att spara energi och ger sömlös integration med externa mediekällor.

5. Underhåll

5.1 Rengöra skärmen

• Stäng alltid av skärmen och dra ur sladden innan rengöring.
• Använd en mjuk, luddfri trasa något damprengörs med vatten eller ett icke-slipande skärmrengöringsmedel.
• Spraya inte vätska direkt på skärmen eller ramen.
• Undvik att använda starka kemikalier, lösningsmedel eller slipande material.

5.2 Allmän vård

• Se till att det finns ordentlig ventilation runt skärmen för att förhindra överhettning.
• Håll skärmen borta från mycket damm, fukt och extrema temperaturer.
• Blockera inte ventilationsöppningarna på baksidan av skärmen.

6. Felsökning

Innan du kontaktar kundsupport, vänligen se följande tabell för vanliga problem och deras lösningar.

7. Specifikationer

Detaljerade tekniska specifikationer för SWEDX Lamina SWL-50K8-A1-skärmen:

Figur 7.1: Energimärkning för SWEDX SWL-50K8. För mer information, besök EPREL-databas.

8. Support

För ytterligare hjälp, teknisk support eller garantiförfrågningar, vänligen kontakta din auktoriserade SWEDX-återförsäljare eller besök den officiella SWEDX-webbplatsen. webwebbplats. Vänligen ha ditt modellnummer (SWL-50K8-A1) och ASIN (B01F02RRY4) redo när supporten kontaktas.
