1. Увод
This manual provides detailed instructions for the installation, operation, and maintenance of the ASUS M4A87TD EVO motherboard. This ATX motherboard supports AMD Phenom II, Athlon II, and Sempron 100 Series Processors with an AM3 socket, offering robust performance for personal computer systems. Key features include AMD 870 & SB850 chipset, DDR3 memory support, CrossFireX technology, SATA 6Gb/s, and USB 3.0 connectivity.
2. Подешавање и инсталација
Proper installation is crucial for the stable operation of your system. Follow these steps carefully.
2.1 Motherboard Layout Overview

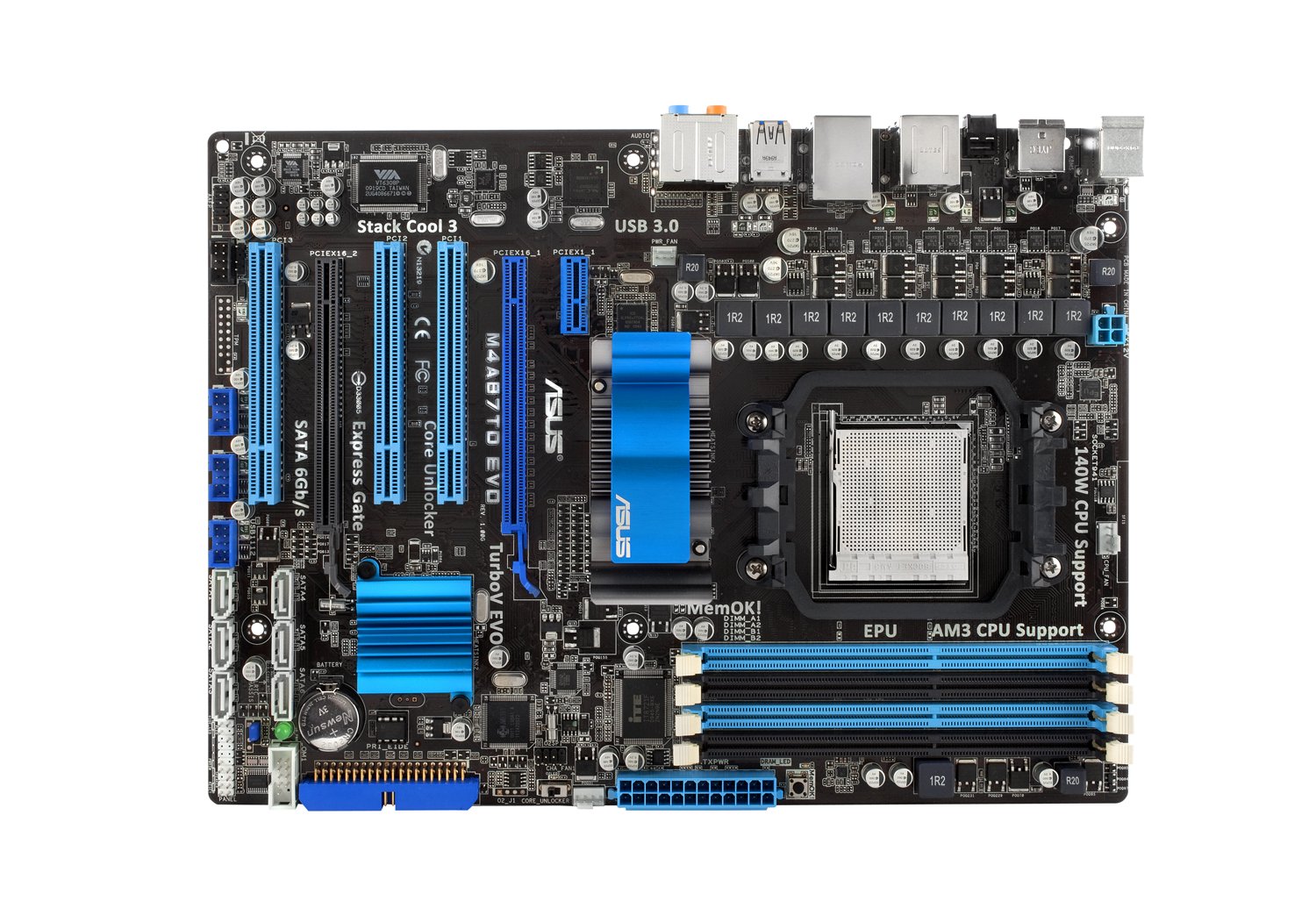

Слика 1: Пуно view of the ASUS M4A87TD EVO Motherboard, highlighting various components and connectors.
2.2 Инсталација ЦПУ-а
The motherboard features an AM3 socket for compatible AMD processors. Ensure the CPU is correctly oriented before placing it into the socket.
- Пронађите ЦПУ утичницу на матичној плочи.
- Подигните полугу за оптерећење са стране утичнице.
- Поравнајте троугласту ознаку на процесору са одговарајућом ознаком на сокету.
- Пажљиво поставите процесор у утичницу без присиљавања.
- Спустите полугу за оптерећење да бисте осигурали процесор на месту.
Слика 2: Детаљно view of the AM3 CPU socket area on the motherboard.
2.3 Инсталација меморије (RAM)
The motherboard supports up to 16GB of DDR3 memory across four DIMM slots. For dual-channel operation, install memory modules in matched pairs.
- Отворите копче на оба краја DIMM слота.
- Поравнајте зарез на меморијском модулу са кључем у DIMM слоту.
- Чврсто притисните оба краја меморијског модула док се клипови не уклопе на своје место.
Слика 3: View of the four DDR3 DIMM slots for memory installation.
2.4 Инсталација картице за проширење
The motherboard includes two PCI-Express 2.0 x16 slots (supporting ATI CrossFireX), one PCI-Express 2.0 x1 slot, and three PCI slots.
- Select an appropriate expansion slot for your card (e.g., graphics card in a PCIe x16 slot).
- Уклоните одговарајући поклопац слота са кућишта рачунара.
- Align the card with the slot and press down firmly until it is seated.
- Причврстите картицу за кућиште завртњем.
Figure 4: Expansion slots including PCI-Express x16, x1, and standard PCI slots.
2.5 Повезивање уређаја за складиштење
Connect SATA 6Gb/s (SATA3) and SATA 3Gb/s (SATA2) devices to the available ports.
- Identify the SATA 6Gb/s ports (typically labeled SATA6G_1, SATA6G_2) and SATA 3Gb/s ports.
- Connect one end of the SATA data cable to the motherboard port and the other end to your storage device (HDD/SSD).
- Ensure the storage device also receives power from the power supply unit.
Figure 5: SATA 6Gb/s and SATA 3Gb/s ports for connecting storage devices.
2.6 Прикључци за напајање
Connect the main 24-pin ATX power connector and the 4-pin ATX 12V power connector from your power supply unit to the motherboard.
- 24-пински ATX конектор за напајање: Provides main power to the motherboard.
- 4-pin ATX 12V Power Connector: Provides additional power to the CPU.
2.7 Прикључци на задњој У/И панелу
Connect peripheral devices to the rear input/output ports.
- PS/2 портови: За тастатуру и миш.
- USB 2.0/3.0 портови: For various USB devices.
- eSATA2 Port: For external SATA devices.
- IEEE 1394 Ports: For FireWire devices.
- RJ45 LAN порт: За мрежну везу.
- Аудио улазно/излазни прикључци: For speakers, microphone, and other audio devices.
- Optical S/PDIF Out: За дигитални аудио излаз.
Figure 6: Rear I/O panel showing various connectivity options including USB 3.0, LAN, and audio ports.
3. Упутство за употребу
After successful hardware installation, proceed with system startup and software configuration.
3.1 Initial Power On and BIOS Setup
- Повежите монитор, тастатуру и миш.
- Укључите рачунар.
- Притисните тастер ДЕЛ тастер током покретања да бисте ушли у услужни програм за подешавање BIOS-а.
- Configure essential settings such as boot order, date, and time.
- Explore advanced features like Core Unlocker и ТурбоВ ЕВО for performance tuning, if desired. Refer to the BIOS utility for detailed explanations of each setting.
- Сачувајте промене и изађите из БИОС-а.
3.2 Инсталација оперативног система
Install your preferred operating system (e.g., Windows 10) from a bootable USB drive or optical disc.
3.3 Инсталација драјвера
Install the necessary drivers for the motherboard components, including chipset, LAN, audio, and USB 3.0 drivers. These are typically provided on a support DVD or available for download from the ASUS webсајту.
4. Одржавање
Regular maintenance helps ensure the longevity and stability of your motherboard.
- Уклањање прашине: Периодично чистите прашину са матичне плоче и компоненти помоћу компримованог ваздуха. Уверите се да је систем искључен из струје пре чишћења.
- Ажурирања BIOS-а: Проверите подршку за ASUS website for the latest BIOS updates. Updating the BIOS can improve compatibility and system stability. Follow the instructions provided by ASUS carefully during the update process.
- Провере компоненти: Ensure all cables and components are securely seated. Loose connections can lead to intermittent issues.
КСНУМКС. Решавање проблема
Овај одељак се бави уобичајеним проблемима на које можете наићи.
- Систем се не укључује:
- Verify all power supply connections to the motherboard (24-pin ATX and 4-pin ATX 12V).
- Ensure the power supply unit is switched on.
- Check front panel power switch connections to the motherboard.
- Нема излаза на екран:
- Уверите се да је графичка картица правилно постављена у свој PCIe слот и да има довољно напајања.
- Check monitor connections and ensure the monitor is powered on and set to the correct input.
- If using integrated graphics (if available on your CPU/APU, though this board requires a discrete GPU), ensure the display cable is connected to the motherboard's video output.
- Memory (RAM) Issues:
- The motherboard features a DRAM LED that illuminates if there is an issue with memory detection.
- Reseat memory modules firmly in their slots.
- Test with one memory module at a time to identify a faulty stick or slot.
- Operating System Instability:
- Уверите се да су сви драјвери исправно инсталирани и ажурирани.
- Check for overheating issues by monitoring CPU and chipset temperatures.
- Покрените алате за дијагностику меморије да бисте проверили да ли постоје грешке у РАМ меморији.
- USB Ports Remain Powered After Shutdown:
- This is a known characteristic for some configurations. To fully power off USB devices, either toggle the power supply switch off and on, or unplug and replug the power cable from the wall.
6. Спецификације
| Феатуре | Детаљ |
|---|---|
| Бранд | АСУС |
| Број модела | M4A87TD EVO |
| ЦПУ Соцкет | Соцкет АМ3 |
| Компатибилни процесори | AMD Phenom II / Athlon II / Sempron 100 Series |
| Тип чипсета | AMD 870 & SB850 |
| Технологија РАМ меморије | DDR3 2000(O.C.)/1600/1333/1066 |
| Доступни меморијски слотови | 4 (Dual Channel, ECC/Non-ECC Un-buffered) |
| Максимална величина РАМ меморије | 16 ГБ |
| Интерфејс графичке картице | PCI, PCI Express (2x PCIe 2.0 x16, 1x PCIe 2.0 x1, 3x PCI) |
| Подржан стандард системске магистрале | SATA 6Gb/s (SATA 3) |
| Укупно SATA портова | 7 (6x SATA 6Gb/s, 1x eSATA2) |
| УСБ портови | 12x USB 2.0 (6 rear, 6 by headers), 2x USB 3.0 (rear) |
| Број етернет портова | 1 (RTL8111E Gigabit LAN) |
| Аудио | 8-Channel HD Audio, Optical S/PDIF Out |
| Конектор за напајање | 1x 24-pin ATX, 1x 4-pin ATX 12V |
| Платформа | Windows 10 (компатибилан) |
| Тежина артикла | 2.9 фунти |
7. Информације о гаранцији
The ASUS M4A87TD EVO motherboard comes with a 3 година гаранције. For specific terms and conditions, please refer to the warranty card included with your product or visit the official ASUS support webсајту.
8. Подршка
За техничку помоћ, преузимање драјвера или додатне информације, посетите званичну ASUS подршку. website. You can typically find support resources by searching for your product model, M4A87TD EVO, on the ASUS webсајту.
Званични ASUS Webсајт: https://www.asus.com/support/
