JBL VERTEC سيريز VT4888 مڊ سائيز ٿري-وي لائن ايري ايليمينٽ يوزر مينوئل

1. تعارف

هي دستورالعمل توهان جي JBL VERTEC سيريز VT4888 مڊ سائيز ٿري-وے لائن ايري عنصر جي محفوظ ۽ ڪارآمد آپريشن لاءِ ضروري معلومات فراهم ڪري ٿو. مھرباني ڪري انسٽاليشن ۽ آپريشن کان اڳ ھن دستوري کي چڱي طرح پڙھو ته جيئن پراڊڪٽ جي بھترين ڪارڪردگي ۽ ڊگھي عمر کي يقيني بڻائي سگھجي.

JBL VT4888 هڪ پيشيور گريڊ مڊ سائيز ٽرائي- آهي.ampلفٽ ٿيل 3-واٽ هاءِ ڊائريڪشن لائين ايري عنصر، جيڪو اسٽينڊ-اڪيلو ايري ۾ استعمال لاءِ يا ٻين VERTEC سسٽم پراڊڪٽس سان ميلاپ ۾ ٺهيل آهي. ان ۾ ٻه 12" ووفر، چار 5.5" مڊرينج ٽرانسڊيوسر، ۽ ٻه هاءِ فريڪوئنسي ڪمپريشن ڊرائيور شامل آهن.

2. اهم خاصيتون

• ڊبل وائيس ڪوئل، ڊفرنشل ڊرائيو نيوڊيميم مقناطيس، ڊائريڪٽ ڪولڊ ڪون ٽرانسڊيوسرز گھٽ وزن ۽ وڏي پيداوار لاءِ.
• ايڇ ايف ويو گائيڊ يونٽ هڪ درست عمودي سلاٽ ايپرچر ٺاهڻ لاءِ جوڙيو.
• پيٽنٽ جي انتظار ۾ ٽيڪنالاجي انفرادي بينڊ پاس عنصرن جي آئوٽ پُٽ کي ضم ڪري ٿو.
• ترقي يافته تعميراتي طريقا ۽ هائبرڊ مواد غير معمولي طور تي سخت، هلڪو وزن واري انڪوزر جي تعمير فراهم ڪريو.
• مضبوط ڊيورا فليڪس ٻاهرين ختم ۽ استحڪام لاءِ موسمي جزا.
• پلائي ميڪس انڪلوزر ٽيڪنالاجي سخت خاصيتن ۽ وزن جي بچت لاءِ.
• ريڊيئيشن بائونڊري انٽيگريٽرز هموار اعليٰ فريڪوئنسي ڪوريج لاءِ.
• انٽيگرل سائڊ مائونٽ ٿيل سسپنشن فريم لچڪدار صف ڊيزائن لاءِ.

3. حفاظت جي ڄاڻ

VT4888 کي انسٽال ڪرڻ ۽ هلائڻ وقت هميشه مقامي حفاظتي ضابطن ۽ هدايتن تي عمل ڪريو. لائن ايري سسٽم جي وزن ۽ پيچيدگي جي ڪري پيشه ورانه تنصيب جي تمام گهڻي سفارش ڪئي ويندي آهي.

• پڪ ڪريو ته سڀ رگنگ هارڊويئر صحيح طور تي درجه بندي ٿيل آهن ۽ استعمال کان اڳ معائنو ڪيو ويو آهي.
• معطلي پوائنٽس جي وڌ ۾ وڌ لوڊ گنجائش کان وڌيڪ نه ڪريو.
• انتهائي گرمي يا نمي جي نمائش کان بچڻ.
• ڪنهن به سار سنڀال يا ڪنيڪشن ڪرڻ کان اڳ بجلي بند ڪريو.
• ڏانهن رجوع ڪريو سرڪاري JBL VERTEC VT4888 پراڊڪٽ پيج تفصيلي حفاظتي وضاحتن ۽ ريگنگ هدايتن لاءِ.

4. سيٽ اپ ۽ تنصيب

VT4888 پيشيور آواز کي مضبوط ڪرڻ واري ايپليڪيشنن لاءِ ٺاهيو ويو آهي ۽ ان کي محتاط سيٽ اپ جي ضرورت آهي. هي سيڪشن عام سيٽ اپ غورن کي بيان ڪري ٿو. تفصيلي رگنگ ۽ سسٽم جي ترتيب لاءِ، جامع VERTEC سيريز رگنگ مينوئل سان صلاح ڪريو.

4.1 کولڻ

احتياط سان VT4888 يونٽ کي ان جي پيڪنگ مان هٽايو. ٽرانزٽ دوران ڪنهن به نقصان جي نشانين جي چڪاس ڪريو. مستقبل جي ٽرانسپورٽ يا اسٽوريج لاءِ اصل پيڪنگ کي برقرار رکو.

4.2 ريگنگ ۽ ايري اسيمبلي

VT4888 يونٽن کي انٽيگريٽڊ سائڊ مائونٽڊ سسپنشن فريم استعمال ڪندي عمودي صفن ۾ اڏامڻ لاءِ ٺاهيو ويو آهي. ڪوئڪ-رليز پن ۽ هينگ بار يونٽن کي گڏ ڪرڻ لاءِ استعمال ڪيا ويندا آهن.

شڪل 4.2.1: پاسي view JBL VT4888 جو، مربوط ريگنگ پوائنٽس کي اجاگر ڪندي. اهي پوائنٽس ڪيترن ئي يونٽن کي محفوظ طور تي ڳنڍڻ لاءِ اهم آهن ته جيئن هڪ لائن صف ٺاهي سگهجي.

• معطل ڪرڻ واري صفن لاءِ مناسب VERTEC معطلي فريم (مثال طور، VT4888-SF) استعمال ڪريو.
• پڪ ڪريو ته سڀئي پن مڪمل طور تي لڳل ۽ محفوظ آهن.
• صف جي ڪشش ثقل جي مرڪز جي تصديق ڪريو ۽ ضرورت مطابق رگنگ پوائنٽس کي ترتيب ڏيو.
• اڳڪٿي ڪندڙ سافٽ ويئر استعمال ڪريو (مثال طور، JBL LAC) صف جي ڪارڪردگي کي ماڊل ڪرڻ ۽ بهترين اسپلي اينگلز کي طئي ڪرڻ لاءِ.

4.3 برقي ڪنيڪشن

VT4888 هڪ ٽرائي- آهيampلفٽ ٿيل نظام، الڳ الڳ جي ضرورت آهي ampگھٽ، وچولي ۽ اعليٰ فريڪوئنسي لاءِ لائفائر چينل. مناسب ڪنيڪٽرن سان پيشيور گريڊ اسپيڪر ڪيبل استعمال ڪريو (مثال طور، NL8 يا ساڳي طرح).

شڪل 4.3.1: JBL VT4888 جو پوئين پينل، ان پٽ ڪنيڪٽرن ۽ وائرنگ اسڪيم کي ڏيکاري ٿو. ٽرائي سان صحيح ڪنيڪشنampصحيح آپريشن لاءِ لائفائيڊ سسٽم ضروري آهي.

• گھٽ فريڪوئنسي ان پٽ کي وقف ٿيل LF سان ڳنڍيو. ampلائفائر چينل.
• وچين فريڪوئنسي ان پٽ کي وقف ٿيل ايم ايف سان ڳنڍيو. ampلائفائر چينل.
• اعليٰ فريڪوئنسي ان پٽ کي وقف ٿيل HF سان ڳنڍيو. ampلائفائر چينل.
• سڀني ڪنيڪشنن لاءِ صحيح پولارٽي کي يقيني بڻايو.

5. آپريٽنگ هدايتون

هڪ ڀيرو انسٽال ۽ ڳنڍيل، VT4888 کي مناسب سسٽم پروسيسنگ جي ضرورت آهي ۽ ampبهترين ڪارڪردگي لاءِ لائفڪيشن.

5.1 سسٽم پروسيسنگ

VT4888 کي ڊجيٽل سگنل پروسيسر (DSP) سان استعمال ڪرڻ لاءِ ٺاهيو ويو آهي جيڪو VERTEC سيريز لاءِ مخصوص ڪراس اوور پوائنٽس، برابري، ۽ محدود ڪرڻ فراهم ڪري ٿو. VT4888 لاءِ JBL جي تجويز ڪيل DSP سيٽنگن جو حوالو ڏيو.

• پنهنجي ڊي ايس پي ۾ صحيح VT4888 پري سيٽ لوڊ ڪريو.
• ڪراس اوور فريڪوئنسي ۽ سلوپ جي تصديق ڪريو.
• مناسب حاصلات مقرر ڪريوtagسگنل چين ۾.

5.2 پاور آن/آف

• پاور آن تسلسل: پهريان سورس ڊوائيسز (مڪسرز، پروسيسرز) آن ڪريو، پوءِ ampجان بچائيندڙ.
• پاور آف تسلسل: بند ڪريو ampپهرين لائفائر، پوءِ سورس ڊوائيسز. هي عارضي پاپ کي روڪي ٿو جيڪي اسپيڪر کي نقصان پهچائي سگهن ٿا.

5.3 ڪارڪردگي جي نگراني

باقاعدي طور تي آواز جي پيداوار جي نگراني ڪريو ۽ ampمستحڪم ڪارڪردگي کي يقيني بڻائڻ ۽ ڪلپنگ يا اوورلوڊ کي روڪڻ لاءِ آپريشن دوران لائفائر اشارا.

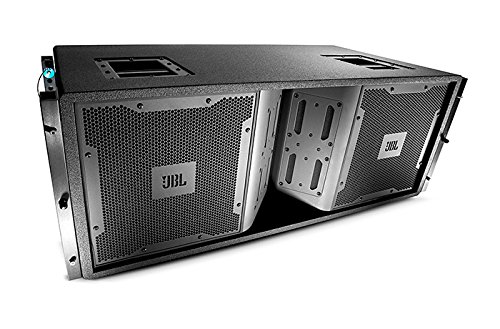

شڪل 5.3.1: سامهون view JBL VT4888 جو، شوڪasing ان جا ٻٽي 12 انچ ووفر ۽ مرڪزي هاءِ فريڪوئنسي سيڪشن. هي بنيادي آواز جي شعاع واري مٿاڇري آهي.

6. سار سنڀال

JBL VT4888 پائيداري لاءِ ٺاهيو ويو آهي، پر باقاعده سار سنڀال ان جي ڊگهي عمر ۽ بهترين ڪارڪردگي کي يقيني بڻائي ٿي.

• صفائي: ٻاهرين حصي کي صاف ڪرڻ لاءِ نرم، سڪل ڪپڙو استعمال ڪريو. رگڙيندڙ صاف ڪندڙ يا محلولن کان پاسو ڪريو.
• چڪاس: وقتي طور تي رگنگ هارڊويئر، ڪيبلز، ۽ ڪنيڪٽرن کي خرابي، زنگ، يا نقصان لاءِ معائنو ڪريو. ڪنهن به خراب ٿيل حصن کي فوري طور تي تبديل ڪريو.
• اسٽوريج: جڏهن استعمال ۾ نه هجي، ته يونٽ کي خشڪ، گرمي پد تي ڪنٽرول ٿيل ماحول ۾ ذخيرو ڪريو، مثالي طور تي ان جي اصل پيڪنگنگ يا حفاظتي روڊ ڪيس ۾.
• خدمت: سڀني سروسنگ کي JBL جي قابل سروس اهلڪارن جي حوالي ڪريو. اندر ڪو به استعمال ڪندڙ لاءِ قابل استعمال پرزا نه آهن.

7. مسئلا حل ڪرڻ

هي سيڪشن عام مسئلن جا حل فراهم ڪري ٿو. وڌيڪ پيچيده مسئلن لاءِ، JBL پروفيشنل سپورٽ سان رابطو ڪريو.

8. ٽيڪنيڪل وضاحتون

JBL VERTEC سيريز VT4888 مڊ سائيز ٿري-وي لائن ايري عنصر لاءِ تفصيلي وضاحتون.

9. وارنٽي ۽ سپورٽ

وارنٽي جي معلومات ۽ ٽيڪنيڪل سپورٽ لاءِ، مھرباني ڪري سرڪاري JBL پروفيشنل جو حوالو ڏيو. webسائيٽ تي وڃو يا پنهنجي مجاز JBL ڊيلر سان رابطو ڪريو.

• جي بي ايل پروفيشنل Webسائيٽ: www.jblpro.com
• ڪسٽمر سپورٽ: JBL پروفيشنل تي رابطي واري حصي جو حوالو ڏيو. webعلائقائي سپورٽ نمبرن ۽ اي ميل لاءِ سائيٽ.
• پيداوار جي رجسٽريشن: اپڊيٽ ۽ سپورٽ حاصل ڪرڻ لاءِ پنهنجي پراڊڪٽ کي آن لائن رجسٽر ڪريو.
