ВЕВОР КВ-870
Руководство пользователя для режущего плоттера для винила VEVOR
Модель: KW-870 | Бренд: VEVOR
Продукт болееview
Плоттер для резки винила VEVOR — это высокопроизводительный режущий плоттер, разработанный для точной и универсальной работы при изготовлении вывесок, наклеек и других изделий. Этот станок обладает расширенными возможностями контурной резки, удобной цифровой панелью управления и прочной конструкцией для надежной работы.
Рисунок 1: Плоттер для резки винила VEVOR шириной 34 дюйма с различными принадлежностями, включая рулоны винила, коврик для резки и набор инструментов.
Основные характеристики:
- Надежная производительность: Максимальная ширина подачи бумаги составляет 34 дюйма (870 мм), а максимальная ширина резки — 31 дюйм (780 мм).
- Автоматическая обрезка контуров камеры: Оснащен камерой для превосходного отслеживания и усовершенствованной контурной резки.
- Цифровая панель управления: Подсвечиваемый ЖК-экран и большая панель управления для удобства работы, с регулируемой силой резки (500 г) и скоростью (800 мм/с).
- Высокая совместимость: Поддерживает интерфейсы USB и COM, языки DM/PL, HP/GL, а также различные операционные системы Windows (XP/Vista/7/8/10) и программное обеспечение, такое как ARTCUT, Graph-Cut, Signcut, Signmaster, Flexi, Coreldraw. Несовместим с системами Mac.
- Универсальное использование: Идеально подходит для резки виниловых наклеек и декоративных пленок, бумаги для скрапбукинга, картона, виниловых надписей, тонких полосок и вывесок.
Руководство по настройке
Выполните следующие шаги, чтобы впервые настроить ваш плоттер для резки винила VEVOR.
1. Распаковка и сборка
Аккуратно извлеките все компоненты из упаковки. Убедитесь в наличии всех деталей, указанных в упаковочном листе. Соберите подставку в соответствии с прилагаемой инструкцией по сборке, затем установите режущий станок на подставку.

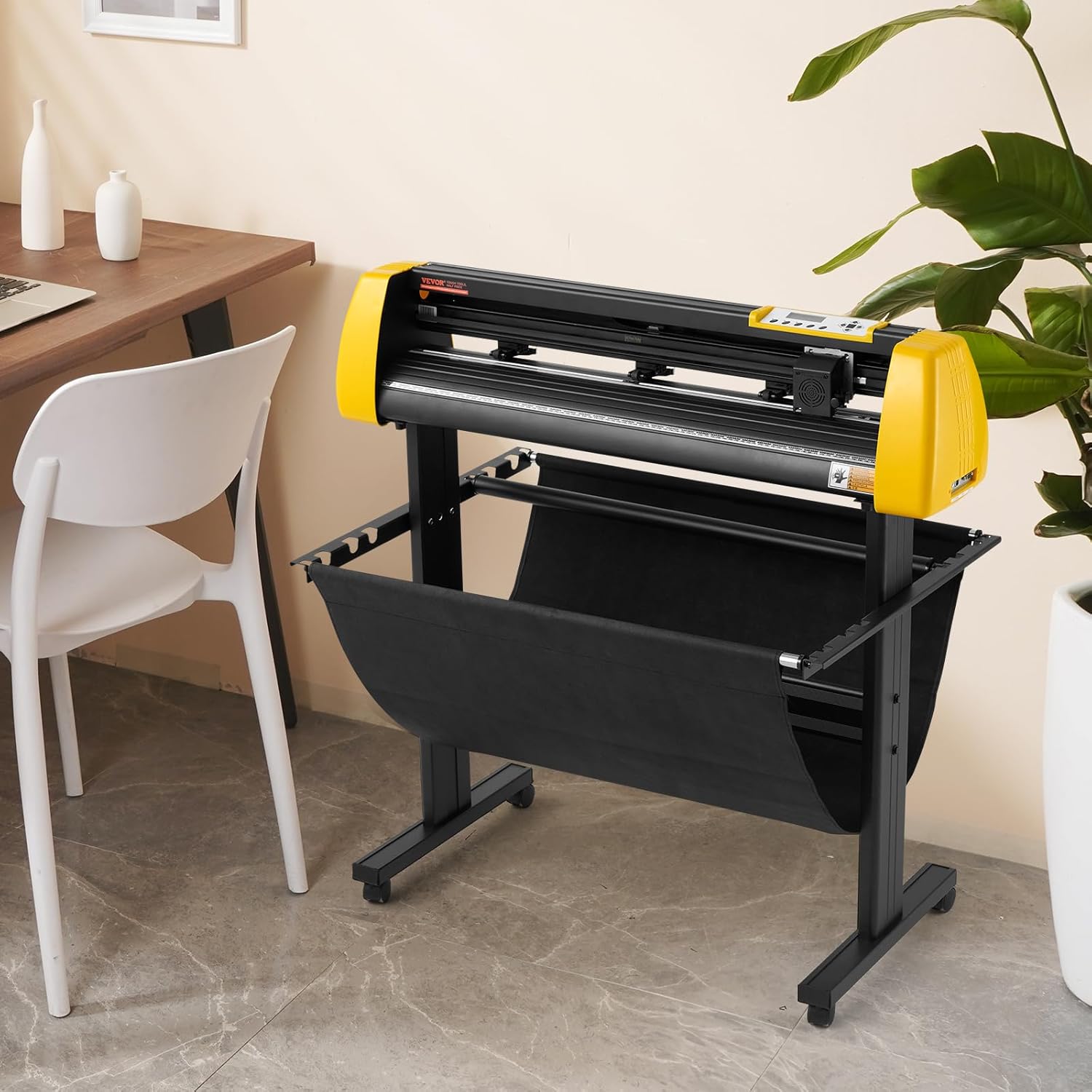

Рисунок 2: Собранный плоттер для резки винила VEVOR готов к использованию.
2. Установка программного обеспечения
В комплект станка входит специальное программное обеспечение для резки. Вставьте прилагаемый компакт-диск с программным обеспечением или загрузите последнюю версию с официального сайта VEVOR. webНа сайте следуйте инструкциям на экране для установки. Это устройство совместимо с Windows XP/Vista/7/8/10 и поддерживает различное программное обеспечение для резки, такое как ARTCUT, Graph-Cut, Signcut, Signmaster, Flexi и Coreldraw. Примечание: Данное устройство несовместимо с системами Mac.
Рисунок 3: Возможности подключения (USB и COM) и совместимость с операционной системой Windows для простой настройки.
3. Подключение машины
Подключите плоттер для резки винила к компьютеру, используя интерфейс USB или COM. Убедитесь, что кабель питания надежно подключен к устройству и розетке. Включите устройство с помощью выключателя питания.
4. Загрузка материала
Поместите виниловую пленку или другой материал для резки на подающие ролики. Отрегулируйте прижимные ролики, чтобы надежно зафиксировать материал на месте. Убедитесь, что материал выровнен ровно, чтобы предотвратить сбои при резке.
Рисунок 4: Максимальная ширина подачи бумаги в этом устройстве составляет 34.3 дюйма (870 мм), а максимальная ширина резки — 30.1 дюйма (765 мм).
Инструкция по эксплуатации
В этом разделе подробно описана работа вашего плоттера для резки винила VEVOR.
1. Панель управления оконченаview
Станок оснащен ЖК-экраном с подсветкой и цифровой панелью управления для удобной настройки. Используйте кнопки для навигации по меню, установки параметров резки и управления процессом резки.
Рисунок 5: ЖК-дисплей позволяет регулировать скорость и давление лезвия, а цифровая панель управляет процессом резки.
2. Настройка параметров резки
- Скорость резки: Регулировка скорости резки осуществляется через панель управления или программное обеспечение. Станок поддерживает скорость до 800 мм/с.
- Сила резания (давление): Установите давление лезвия в зависимости от толщины и типа материала. Максимальное давление резки составляет 500 г.
- Глубина лезвия: Убедитесь, что лезвие правильно установлено и его глубина отрегулирована таким образом, чтобы оно прорезало материал, не повреждая режущий коврик.
3. Контурная резка с помощью камеры
Встроенная камера позволяет выполнять точную контурную резку. Загрузите предварительно напечатанный материал, и камера отсканирует метки совмещения, чтобы обеспечить точную резку вокруг ваших изображений. Подробные инструкции по настройке контурной резки см. в руководстве пользователя программного обеспечения.
Рисунок 6: Режущая головка обеспечивает высокую точность с погрешностью ±0.1 мм.
4. Обеспечение точности резки на большие расстояния
Конструкция станка предусматривает элементы, предотвращающие смещение материала во время длинных резов. Используются двойные пружинные прижимные ролики и алюминиевый узел крепления.urlСкрепляющие палочки работают вместе, обеспечивая равномерную подачу бумаги.
Рисунок 7: Детали конструкции системы предотвращения переключения передач, включая двойную пружинную защелку.ampролики, высокоточные прижимные ролики, алюминиевый вал ролика и разметка линейки для резки на большие расстояния без смещения.
5. Универсальность материалов
Этот плоттер способен резать различные материалы, включая винил, картон, пленку для окон и термотрансферную пленку. Он подходит для создания автомобильных наклеек, свадебного декора, наклеек на стены и рекламных баннеров.
Рисунок 8: ExampСписок материалов и областей применения для плоттера для резки винила VEVOR.
Обслуживание
Регулярное техническое обслуживание обеспечивает долговечность и оптимальную производительность вашего плоттера для резки винила.
1. Уборка
- Удаление пыли: Регулярно протирайте устройство мягкой сухой тканью, чтобы удалить пыль и мусор.
- Очистка валиков: Периодически очищайте прижимные ролики и вал алюминиевого ролика для обеспечения плавной подачи материала. Используйте...amp тканью и мягким моющим средством, если необходимо, затем тщательно высушите.
- Держатель лезвия: Осмотрите держатель лезвия на наличие скопившихся материалов или остатков клея. При необходимости очистите его, чтобы обеспечить свободное перемещение лезвия.
2. Замена лезвия
Замените режущее лезвие, если заметите снижение качества резки, затупление или сколы. Для правильной замены обратитесь к инструкции по применению лезвия вашего типа.
3. Смазка
Для обеспечения плавной работы периодически наносите небольшое количество легкого машинного масла на направляющие и другие движущиеся части в соответствии с рекомендациями, указанными в подробном руководстве по эксплуатации (если таковое имеется).
Поиск неисправностей
В этом разделе представлены решения распространенных проблем, с которыми вы можете столкнуться при работе с вашим плоттером для резки винила VEVOR.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Машина не включается | Ослабленный силовой кабель; проблема с розеткой; неисправность оборудования. | Проверьте подключение силового кабеля. Проверьте розетку. Если проблема не исчезнет, обратитесь в службу поддержки. |
| Устройство резки не распознается компьютером. | Неправильная установка драйверов; неплотно закрепленный USB/COM-кабель; проблема с программным обеспечением. | Переустановите драйверы. Убедитесь, что кабели надежно подключены. Перезагрузите компьютер и устройство. Проверьте настройки программного обеспечения. |
| Некачественная или неполная резка | Затупившееся лезвие; неправильное давление/скорость лезвия; проскальзывание материала; ошибка программного обеспечения. | Замените лезвие. Отрегулируйте силу и скорость резки. Убедитесь, что материал загружен ровно, а прижимные ролики надежно зафиксированы. Проверьте конструкцию в программном обеспечении на наличие ошибок. |
| Материал смещается во время резки. | Неправильная загрузка материала; износ прижимных роликов; чрезмерная скорость. | Загрузите материал, убедившись, что он расположен ровно и надежно. Проверьте прижимные ролики на износ. Уменьшите скорость резки для длинных или сложных узоров. |
| Режущая головка не опускается достаточно низко. | Проблема с держателем лезвия; механическое препятствие; настройки программного обеспечения. | Проверьте держатель лезвия на наличие мусора. Убедитесь, что лезвие правильно вставлено. Проверьте настройки глубины резки в программном обеспечении. Если проблема сохраняется, обратитесь в службу поддержки клиентов. |
Если вы столкнулись с проблемой, не указанной здесь, или если предложенные решения не помогли, обратитесь в службу поддержки клиентов VEVOR за дополнительной помощью.
Технические характеристики
| Особенность | Деталь |
|---|---|
| Номер модели товара | KW-870 |
| Максимальная ширина подачи бумаги | 34.3 в / 870 мм |
| Макс. Ширина резки | 30.1 в / 765 мм |
| Диапазон скорости резки | 20-800 мм/с |
| Диапазон давления лезвия | 20-500 гф |
| Толщина режущего материала | ≤1 мм |
| Точность резки | ±0.1 мм |
| Тип соединения | USB/COM |
| Вес товара | 23.8 фунта |
| Размеры продукта (Д x Ш x В) | 43.7 x 13 x 16.5 дюйма |
| Включенные компоненты | 1 плоттер для резки винила, 1 программное обеспечение |
Рисунок 9: Подробные габариты плоттера для резки винила VEVOR.
Гарантия и поддержка
Для получения информации о гарантии и технической поддержке, пожалуйста, обратитесь к документации, прилагаемой к вашему продукту, или посетите официальный сайт VEVOR. webСайт VEVOR предоставляет поддержку клиентов для решения любых вопросов или проблем, связанных с продуктом.
Служба поддержки клиентов: Для получения помощи посетите магазин VEVOR на Amazon или их официальный сайт. webсайт для контактной информации.
Возврат: На этот товар обычно распространяется 30-дневная политика простого возврата. Пожалуйста, ознакомьтесь с подробностями вашей покупки, чтобы узнать конкретные условия возврата.
