Руководство пользователя комплекта модулей RadioMaster Ranger 2.4GHz ELRS

1. Введение

Данное руководство пользователя содержит исчерпывающие инструкции по безопасной и эффективной эксплуатации вашего комплекта модулей RadioMaster Ranger 2.4GHz ELRS. Пожалуйста, внимательно прочтите это руководство перед использованием продукта, чтобы обеспечить правильную настройку, эксплуатацию и техническое обслуживание. Этот комплект разработан для обеспечения комплексного решения по интеграции технологии ExpressLRS в вашу радиосистему.

2. Информация по технике безопасности

Всегда используйте модуль Ranger и сопутствующее оборудование безопасным и ответственным образом. Несоблюдение правил техники безопасности может привести к повреждению изделия, имущества или травмам.

• Прежде чем включать устройство, убедитесь, что все соединения надежны.
• Не допускайте попадания воды на модуль и воздействия экстремальных температур.
• Используйте только одобренные источники питания и аксессуары.
• Хранить в недоступном для детей месте. Рекомендуемый возраст для применения — от 18 лет.
• Не пытайтесь разбирать или модифицировать модуль, так как это аннулирует гарантию.
• Работайте в рамках установленных законом частотных ограничений и правил вашего региона.

3. Содержимое упаковки

В комплект поставки модуля RadioMaster Ranger 2.4GHz ELRS входят следующие элементы:

• 1 модуль рейнджера
• 2 приемника RP1 ExpressLRS
• 1 x RP2 ExpressLRS приемник
• Микро- и нано-адаптеры
• Моксон Антенна
• Т-антенна
• Кабель CRSF (для совместимых радиостанций Futaba)

Рисунок 3.1: Все компоненты, входящие в комплект Ranger Combo Package, включая модуль, приемники, адаптеры и антенны.

4. Продукт закончилсяview

Модуль Ranger — это высокопроизводительный внешний модуль ELRS (ExpressLRS) с частотой 2.4 ГГц, предназначенный для использования с совместимыми радиопередатчиками. Он имеет прочный корпус, изготовленный методом ЧПУ, и OLED-дисплей для удобной настройки и мониторинга состояния.

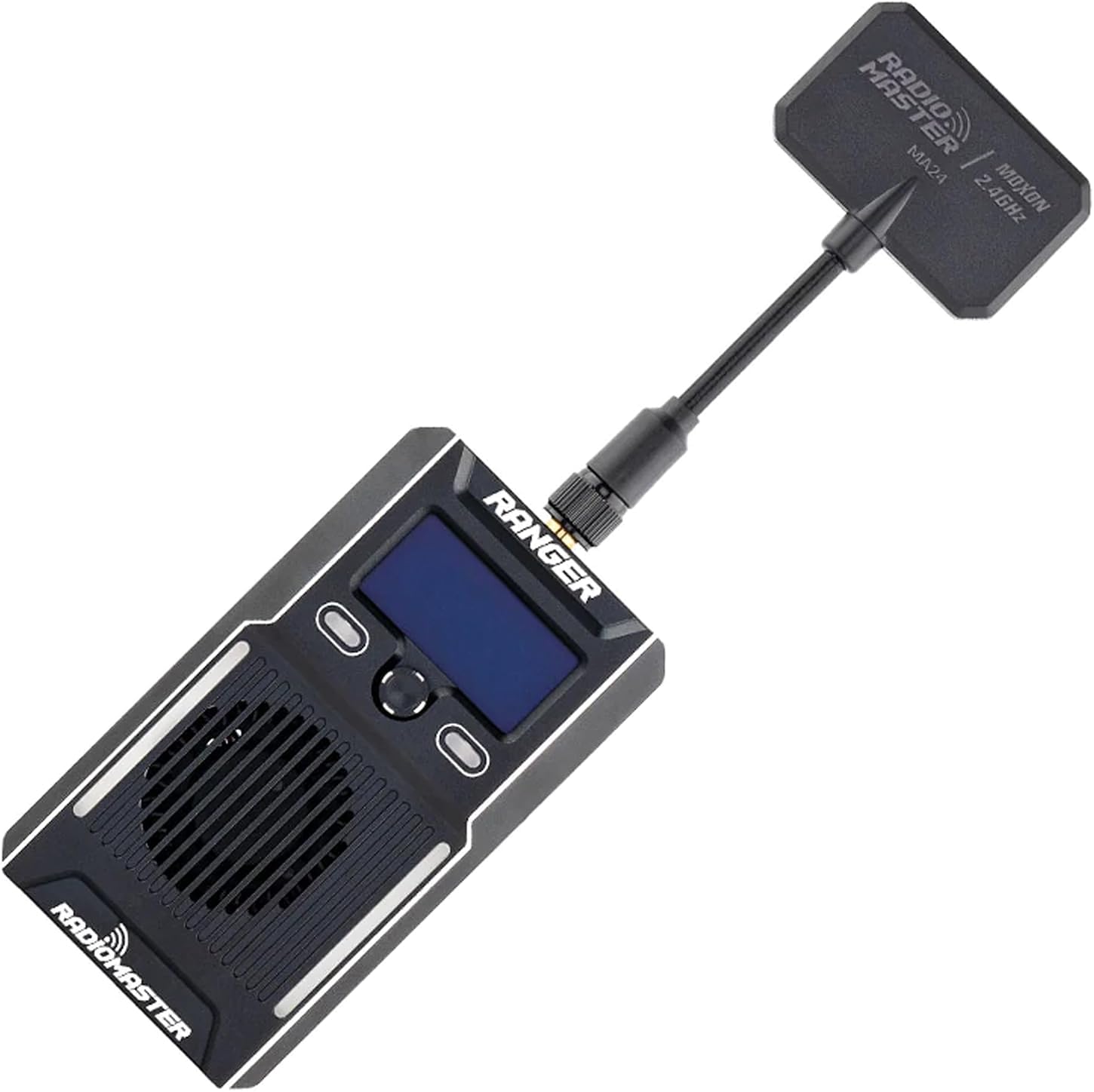

Рисунок 4.1: Передняя часть view На изображении модуля Ranger с прикрепленной антенной Moxon показаны OLED-дисплей и кнопки управления.

4.1 Основные характеристики

• OLED-дисплей: Предоставляет понятную информацию о состоянии модуля, его настройках и телеметрии.
• Прочный корпус для станка с ЧПУ: Прочная конструкция для повышенной защиты.
• Встроенный акселерометр: Для потенциальных будущих функций или расширенной телеметрии.
• Тарифы на пакеты: Поддерживает высокую скорость передачи пакетов до F-1000 Гц для обеспечения связи с низкой задержкой.
• Выходная мощность: Выходная мощность до 1 Вт (1000 мВт) для увеличения дальности действия.
• Связь: Встроенная поддержка Wi-Fi и Bluetooth для обновления прошивки и настройки.
• Система охлаждения: Высокоэффективная система охлаждения для поддержания оптимальной производительности.
• Навигация: Пятинаправленная навигационная клавиша и настраиваемые кнопки быстрого доступа для интуитивно понятного управления.

4.2 Порты и разъемы

Рисунок 4.2: Сторона view На изображении модуля Ranger показаны порт USB-C, порт USB-A и вход питания XT30.

• Разъем антенны: Разъем SMA для подключения входящей в комплект антенны Moxon или T-антенны.
• Порт USB-C: Для подключения к компьютеру с целью обновления прошивки и настройки.
• Порт USB-A: (Функциональность может различаться, как правило, это касается подключения внешних устройств или вывода питания).
• Входное напряжение питания XT30: Для внешнего источника питания, когда это необходимо, особенно для обеспечения высокой выходной мощности.

5. Настройка

В этом разделе описана процедура первоначальной настройки модуля Ranger ELRS и приемников.

5.1 Установка модуля

1. Выберите адаптер: Выберите подходящий микро- или нано-адаптер для отсека модуля вашего радиопередатчика.
2. Прикрепить адаптер: Надежно прикрепите выбранный адаптер к модулю Ranger.
3. Установите антенну: Прикрутите антенну Moxon или T-антенну к разъему SMA на верхней части модуля Ranger. Убедитесь, что она затянута от руки.
4. Вставить модуль: Аккуратно вставьте модуль Ranger с адаптером в отсек для модулей вашего радиопередатчика. Убедитесь, что он надежно зафиксирован со щелчком.
5. Кабель CRSF (опционально): При использовании совместимой радиостанции Futaba подключите прилагаемый кабель CRSF между модулем и радиостанцией в соответствии с инструкцией к вашей радиостанции.

Рисунок 5.1: Модуль Ranger, подключенный к антенне, с показанными приемниками RP1 и RP2, представляющий собой типичную схему подключения.

5.2 Привязка приемника

Для установления связи между модулем Ranger и приемниками RP1/RP2 необходимо выполнить их сопряжение. Подробные инструкции по сопряжению см. в официальной документации ExpressLRS, поскольку они могут различаться в зависимости от версии прошивки. В целом, процесс включает в себя:

1. Включите модуль Ranger и перейдите в меню ELRS на вашей радиостанции.
2. Выберите опцию «Привязать».
3. Быстро перезагрузите приемник три раза. Светодиод приемника должен мигать, указывая на режим привязки.
4. После установления соединения светодиод приемника загорится постоянно, указывая на успешное подключение.

6. Инструкция по эксплуатации

После того, как модуль и приемники будут установлены и сопряжены, вы можете начать управлять своей радиоуправляемой моделью.

6.1 Основные операции

• Включение питания: Включите радиопередатчик. Модуль Ranger включится автоматически, если он правильно установлен.
• Проверить статус: Обратите внимание на OLED-дисплей модуля Ranger, где отображаются индикаторы состояния, такие как количество подключенных приемников, скорость передачи пакетов и выходная мощность.
• Статус приемника: Убедитесь, что светодиод на вашем ресивере RP1/RP2 горит постоянно, что указывает на стабильное соединение.
• Предполетные проверки: Перед запуском любой модели всегда проводите тщательную предполетную проверку, включая проверку дальности полета и проверку рулевых поверхностей.

6.2 дополнительных функций

Модуль Ranger поддерживает различные расширенные функции ExpressLRS. Доступ к ним можно получить через скрипт ELRS Lua на вашем радиопередатчике (если поддерживается) или через программное обеспечение ExpressLRS Configurator.

• Корректировка скорости передачи пакетов: Настройте частоту передачи пакетов (например, 250 Гц, 500 Гц, F-1000 Гц) в соответствии с требованиями вашего приложения к задержке.
• Регулировка выходной мощности: Отрегулируйте выходную мощность радиочастотного сигнала (например, 10 мВт, 100 мВт, 500 мВт, 1000 мВт), чтобы оптимизировать дальность действия и минимизировать помехи.
• Настройка Wi-Fi/Bluetooth: Используйте Wi-Fi или Bluetooth для беспроводного обновления прошивки и настройки через ExpressLRS. web интерфейс.
• Настраиваемые кнопки: Используйте настраиваемые кнопки быстрого доступа на модуле для быстрого доступа к часто используемым функциям.

7. Техническое обслуживание

Надлежащее техническое обслуживание обеспечивает долговечность и надежную работу вашего модуля RadioMaster Ranger.

• Уборка: Для очистки внешней поверхности модуля используйте мягкую сухую ткань. Не используйте жидкие чистящие средства или растворители.
• Хранилище: Храните модуль в прохладном, сухом месте, вдали от прямых солнечных лучей и экстремальных температур.
• Обновления прошивки: Регулярно проверяйте наличие и устанавливайте последние обновления прошивки ExpressLRS как для модуля, так и для приемников, чтобы воспользоваться новыми функциями и исправлениями ошибок. Для этого используйте официальный конфигуратор ExpressLRS.
• Уход за антенной: Обращайтесь с антеннами осторожно. Избегайте сгибания или повреждения разъема антенны.

8. Поиск Неисправностей

В этом разделе рассматриваются распространенные проблемы, с которыми вы можете столкнуться при работе с модулем Ranger ELRS.

9. Технические характеристики

10. Гарантия и поддержка

Продукция RadioMaster производится в соответствии с высокими стандартами качества. Для получения информации о гарантии и технической поддержке обращайтесь в официальный сайт RadioMaster. webсайт или обратитесь к авторизованному дилеру.

• Гарантия: Подробные условия гарантии доступны на официальном сайте производителя. webСохраните чек о покупке для предъявления гарантийных претензий.
• Техническая поддержка: Для получения технической помощи, обновления прошивки или расширенного устранения неполадок посетите официальный сайт проекта ExpressLRS. webили на сайте или на портале поддержки RadioMaster.
• Возврат: Подробную информацию о возврате товаров см. в политике возврата продавца.
