Bosch HBJ534ES0
Bosch Built-In Electric Oven HBJ534ES0 User Manual
Brand: Bosch | Model: HBJ534ES0
Введение
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Bosch Built-In Electric Oven, model HBJ534ES0. This appliance features 8 heating methods, a 66-liter cavity, and an LED display for precise control. Please read this manual thoroughly before using the oven for the first time.
Информация по безопасности
Всегда соблюдайте следующие правила техники безопасности, чтобы предотвратить травмы или повреждение прибора.
- Перед использованием прибора прочтите все инструкции.
- Данный прибор предназначен только для бытового использования.
- Осторожность: Surfaces become hot during use. Do not touch hot surfaces. Use handles or knobs.
- Обеспечьте надлежащую вентиляцию вокруг духовки.
- Do not allow children to operate or play with the oven. Keep children away during operation.
- Монтаж и ремонт должны выполняться только квалифицированным персоналом.
- Перед очисткой или обслуживанием отключите прибор от источника питания.
- Не используйте жесткие абразивные чистящие средства или острые металлические скребки для очистки стекла дверцы духовки.
Настройка и установка
Installation of this built-in oven should only be performed by a qualified technician in accordance with local regulations and the provided installation drawing.
Распаковка
- Осторожно извлеките духовку из упаковки.
- Inspect the appliance for any transport damage. Do not connect a damaged appliance.
- Утилизируйте упаковочные материалы ответственно.
Электрическое подключение
- Номинальный объемtage: 220 - 240 V.
- Total connected load electric: 3.3 KW.
- Length of mains cable: 100 cm.
- Ensure the electrical supply matches the specifications on the rating plate.
Встроенные размеры
Refer to the installation drawing for precise measurements. The following are general dimensions:
| Измерение | Ценить |
|---|---|
| Appliance Dimension (H x W x D) | 595 мм x 594 мм x 548 мм |
| Niche Dimension (H x W x D) | 575-597 mm x 560-568 mm x 550 mm |
Image: The Bosch Built-In Electric Oven HBJ534ES0 installed in a kitchen cabinet, demonstrating its integrated appearance and the accessibility of its interior with the door open.
Инструкция по эксплуатации
Панель управления надview
Изображение: Подробный view of the oven's control panel, featuring two rotary knobs for function and temperature selection, and a central LED display for time and settings.
The control panel consists of two rotary knobs for selecting heating methods and temperature, and a central LED display for time and various functions. The LED display control is red for clear visibility.
Первое использование
- Перед первым использованием очистите внутреннюю поверхность духовки и принадлежности с помощью моющего средства.amp ткань.
- Heat the empty oven for approximately one hour at maximum temperature (e.g., 250°C with 3D Hotair) to burn off any manufacturing residues. Ensure good ventilation during this process.
Методы нагрева
Your oven offers 8 heating methods for versatile cooking:
| Метод | Описание |
|---|---|
| 3D Hotair | Even heat distribution for perfect baking and roasting results on up to three levels simultaneously. |
| Обычное тепло | Traditional top and bottom heating, ideal for baking and roasting on one level. |
| Гриль с горячим воздухом | Combines grill and fan for roasting large pieces of meat and poultry. |
| Пицца Настройки | Intense heat from below and hot air for crispy bases. |
| Нижний нагрев | For baking with a crispy base or for browning from below. |
| Размораживать | Gentle thawing of frozen food using circulating air. |
| Hotair Gentle | Energy-efficient heating for gentle cooking of selected dishes. |
| Full Width Variable Grill | For grilling flat items and browning. |
Установка температуры
The temperature range for this oven is 50 °C - 275 °C. Use the right rotary knob to select the desired temperature. The LED display will show the current temperature.
Using the Timer Functions
The LED display allows for easy control of time functions such as cooking duration, end time, and a minute minder. Refer to the detailed instructions in the full manual for specific programming steps.
Image: The Bosch Built-In Electric Oven HBJ534ES0, showcasing its sleek stainless steel design and the prominent digital display for easy operation.
Уход и обслуживание
Чистка духовки
Особенности духовки EcoClean Direct coating on the back panel, which automatically absorbs grease splatters during operation. For other surfaces, use a soft cloth and mild cleaning agents.
- Интерьер: For areas without EcoClean Direct, wipe with a damp тканью и мягким моющим средством.
- Full Glass Inner Door: Clean with a glass cleaner or mild soapy water. Avoid abrasive materials.
- Экстерьер: Wipe stainless steel surfaces with a soft cloth and a non-abrasive stainless steel cleaner.

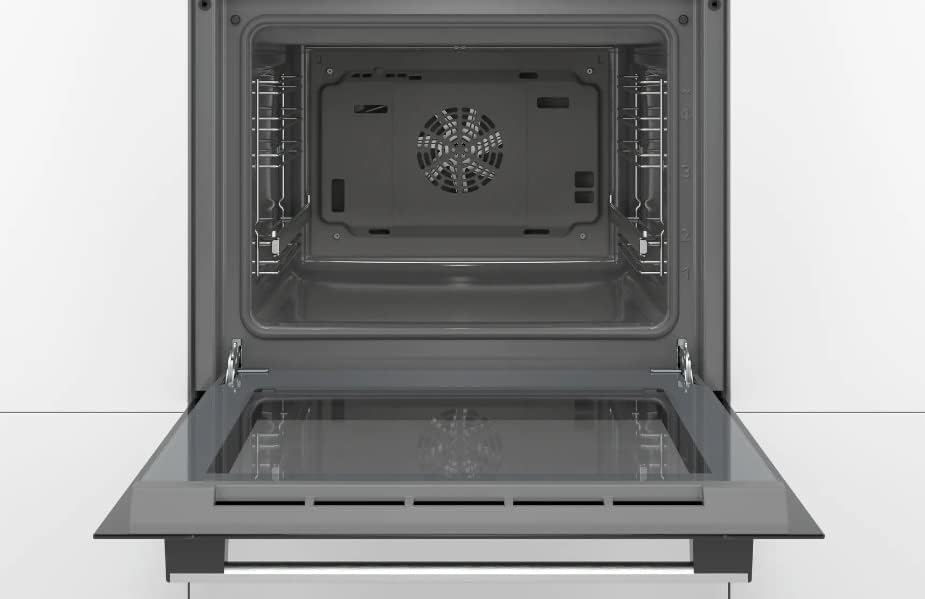

Image: The interior of the Bosch oven with the door fully open, providing a clear view of the cavity, the fan at the back, and the removable rack supports, facilitating cleaning.
Принадлежности для уборки
The included universal pan, combination grid, and enamel baking tray can be cleaned with warm soapy water or in a dishwasher.

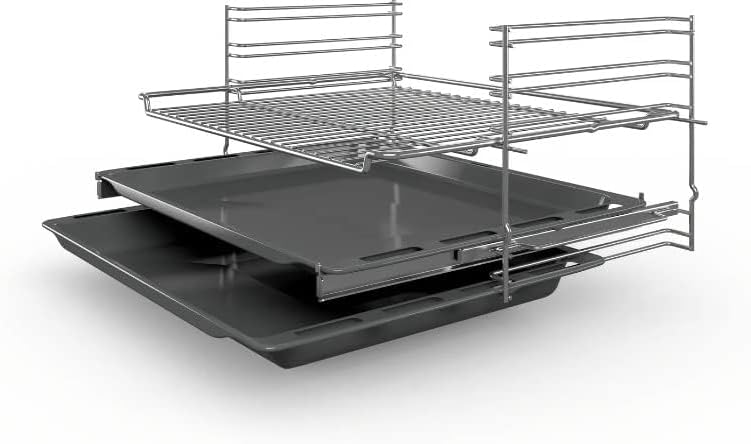

Image: A display of the Bosch oven's standard accessories, including a combination grid, an enamel baking tray, and a universal pan, designed for various cooking needs.
Поиск неисправностей
Прежде чем обращаться в службу поддержки клиентов, пожалуйста, ознакомьтесь со следующими распространенными проблемами и их решениями:
| Проблема | Возможная причина | Решение |
|---|---|---|
| Духовка не нагревается. | No power supply; timer not set; function/temperature knob not set. | Check power connection; set the timer; ensure function and temperature knobs are correctly set. |
| Свет не работает. | Лампа неисправна. | Replace the oven bulb (refer to full manual for instructions or contact service). |
| Чрезмерное дымление во время приготовления. | Food is too fatty; oven is dirty. | Use less fat; clean the oven thoroughly. |
Технические характеристики
| Особенность | Спецификация |
|---|---|
| Бренд | Бош |
| Информация о модели | HBJ534ES0 |
| Размеры продукта (В x Ш x Г) | 595 mm x 594 mm x 548 mm (Appliance) |
| Емкость | 66 литра |
| Тип установки | Встроенный |
| Томtage | 220 - 240 Вольт |
| Общая подключенная нагрузка | 3.3 кВт |
| Тип топлива | Электрический |
| Методы нагрева | 8 (3D Hotair, Conventional heat, Hot air grilling, Pizza setting, Bottom heat, Defrost, Hotair gentle, Full width variable grill) |
| Диапазон температур | 50 °С - 275 °С |
| Система очистки | EcoClean Direct (back panel) |
| Дверные петли | Падать |
| Тип материала | Нержавеющая сталь |
| Включенные компоненты | 1 эмалированный противень, 1 комбинированная решетка, 1 универсальный противень |
| Вес товара | 25 Килограмма |
| Рейтинг энергоэффективности | A (acc. EU Nr. 65/2014) |
Гарантия и поддержка
Your Bosch Built-In Electric Oven HBJ534ES0 comes with a Гарантия 5 годпокрывая производственные дефекты и обеспечивая душевное спокойствие.
For technical assistance, service requests, or any inquiries, please contact Bosch's official support hotline:
Горячая линия поддержки Bosch: 15196
Please have your model number (HBJ534ES0) and purchase details ready when contacting support.
