Hilitand Mini Electric Drill Grinder User Manual

1. Введение

Спасибо за покупкуasing the Hilitand Mini Electric Drill Grinder. This versatile tool is designed for precision tasks such as cutting, engraving, milling, grinding, polishing, disassembly, and drilling. Its compact size and adjustable speed make it ideal for various applications including wood carving, jade carving, and nail art. Please read this manual thoroughly before operation to ensure safe and efficient use of your device.

2. Информация по технике безопасности

Всегда соблюдайте основные меры предосторожности при использовании электроинструментов, чтобы снизить риск возникновения пожара, поражения электрическим током и травм.

• Прочтите все инструкции: Ознакомьтесь с правилами эксплуатации инструмента и техникой безопасности.
• Используйте соответствующие средства индивидуальной защиты (СИЗ): Always wear safety glasses or goggles. Consider dust masks, gloves, and hearing protection depending on the task.
• Держите рабочее место чистым и хорошо освещенным: Загроможденные или темные места способствуют возникновению несчастных случаев.
• Избегайте опасных сред: Не используйте электроинструменты вamp в местах с повышенной влажностью или под дождем.
• Будьте бдительны: Не работайте с инструментом, если вы устали или находитесь под воздействием наркотиков, алкоголя или лекарств.
• Закрепите заготовку: Всегда клamp или иным образом закрепить заготовку, чтобы предотвратить ее перемещение во время работы.
• Используйте правильный инструмент для работы: Не пытайтесь использовать небольшой инструмент или приспособление для выполнения работы, которую выполняет мощный инструмент.
• Отключите питание: Always disconnect the tool from the power source before changing accessories, making adjustments, or storing the tool.
• Бережно храните инструменты: Для более эффективной и безопасной работы держите режущие инструменты острыми и чистыми. Следуйте инструкциям по смазке и замене принадлежностей.
• Проверьте наличие поврежденных деталей: Перед дальнейшим использованием инструмента следует тщательно проверить защитный кожух или другую поврежденную часть, чтобы убедиться, что он будет работать правильно и выполнять свою предусмотренную функцию.
• Не допускайте детей к: Do not let children or untrained persons operate this tool.

3. Продукт закончилсяview

The Hilitand Mini Electric Drill Grinder is a versatile tool designed for various detailed tasks. It features a universal chuck for secure bit attachment and a 3-level speed adjustment function.

3.1 Содержимое упаковки

В комплект обычно входят следующие предметы:

• Hilitand Mini Electric Drill Grinder
• Кабель питания USB
• Assorted Grinding/Polishing/Drilling Accessories (e.g., sanding bands, grinding stones, drill bits, brushes)
• Storage Box for Accessories

3.2 Характеристики продукта

• Диапазон скоростей: 5000-15000 R/min for various applications.
• Регулируемая скорость: 3-level adjustment via switch button.
• Universal Chuck: Securely holds various drill bits and accessories.
• Эффективное рассеивание тепла: Designed for prolonged use with low noise and vibration.
• Портативная конструкция: Компактный и легкий, удобный в использовании.
• Источник питания: 5V 2A, designed for use with a socket power source (USB cable provided).

3.3 Компоненты продукта

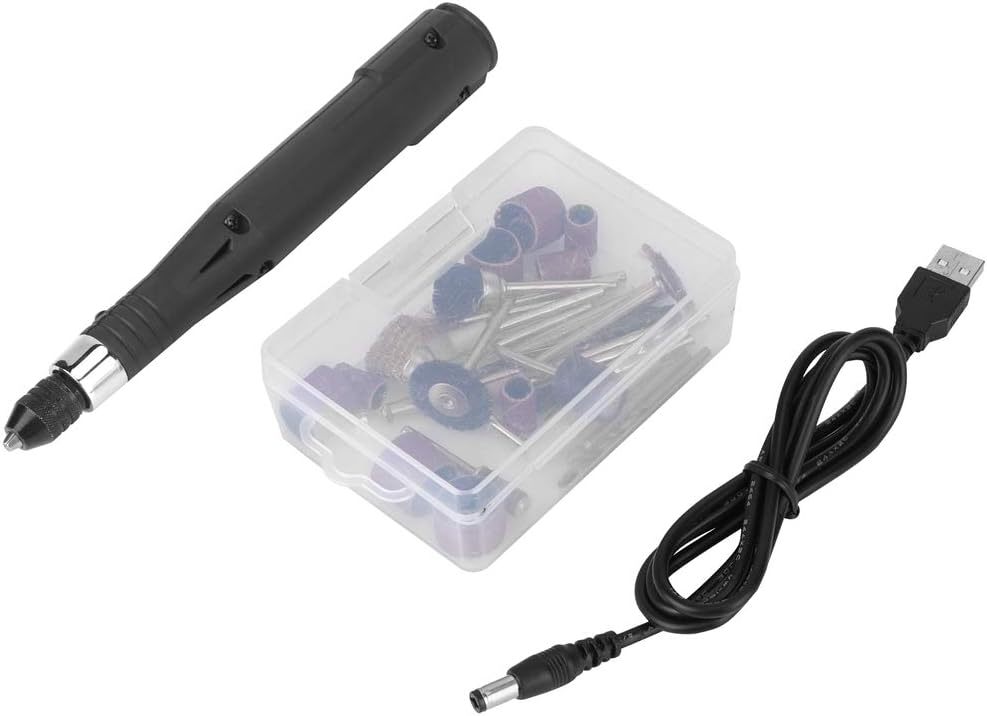

Figure 1: Hilitand Mini Electric Drill Grinder, showing the main unit, accessory box, and USB power cable.

Figure 2: The mini electric drill grinder alongside its comprehensive set of accessories, including sanding drums, wire brushes, and various grinding and drilling bits.

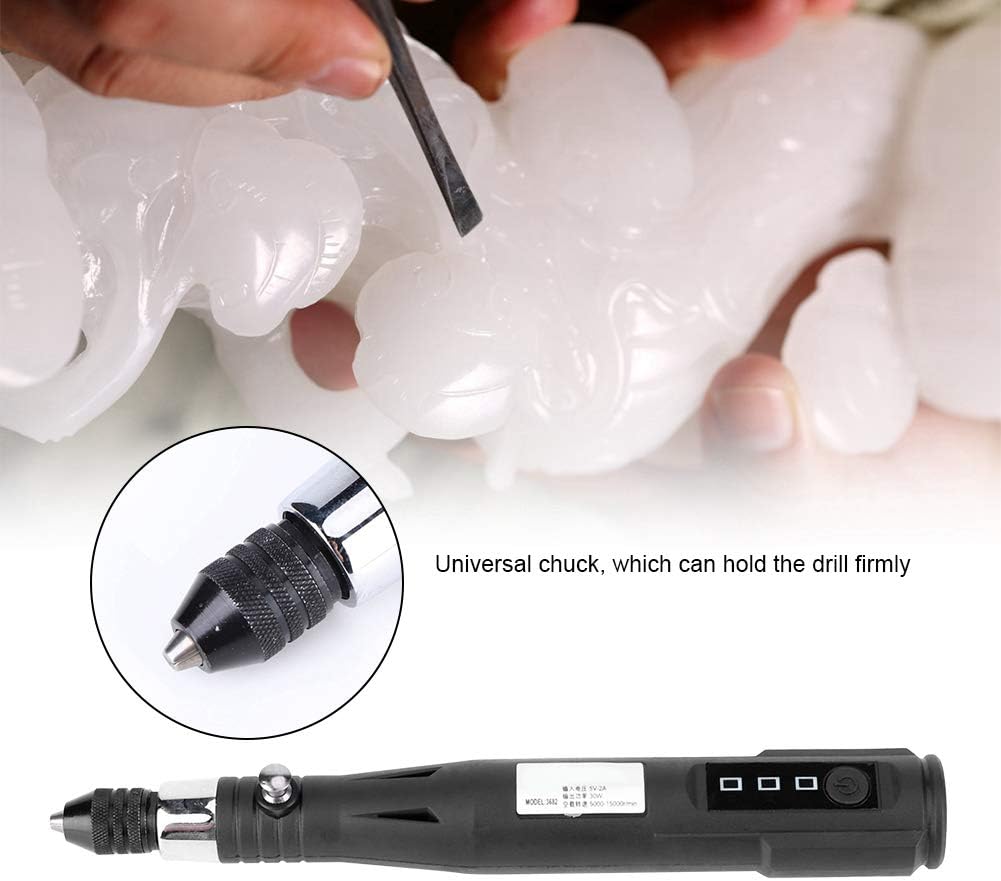

Рисунок 3: Деталь view of the universal chuck, designed to securely hold various drill bits and accessories.

4. Настройка

4.1 Прикрепление аксессуаров

1. Ensure the mini grinder is disconnected from the power source.
2. Loosen the universal chuck by rotating it counter-clockwise until the jaws are open wide enough to insert the desired accessory.
3. Insert the shank of the accessory (drill bit, grinding stone, brush, etc.) into the chuck as far as it will go, ensuring it is centered.
4. Tighten the chuck by rotating it clockwise until the accessory is firmly secured. Do not overtighten.
5. Gently pull on the accessory to confirm it is securely fastened before use.

Figure 4: Proper grip and accessory insertion for the mini electric drill grinder.

4.2 Подключение питания

Connect the provided USB power cable to the mini grinder's power input port. Plug the other end of the USB cable into a compatible 5V 2A USB power adapter (not always included) or a USB port on a computer/power bank. The tool requires continuous power to operate; it does not have an internal rechargeable battery for cordless operation.

5. Инструкция по эксплуатации

5.1 Включение и регулировка скорости

1. Ensure an accessory is securely attached and the tool is connected to a power source.
2. Press the power button (often integrated with the speed adjustment switch) to turn on the tool.
3. The tool features a 3-level speed adjustment. Press the power/speed button repeatedly to cycle through the available speeds (5000 R/min, 10000 R/min, 15000 R/min). Select the appropriate speed for your task.
4. To turn off the tool, continue pressing the speed adjustment button until the tool stops.

Figure 5: The mini electric drill grinder in operation, highlighting the power and speed adjustment buttons.

5.2 Общие советы по эксплуатации

• Давление света: Apply light, consistent pressure. Let the tool and accessory do the work. Excessive pressure can cause the motor to overheat, damage the accessory, or lead to imprecise results.
• Сохраняйте контроль: Always hold the tool firmly with both hands if necessary, ensuring stable control over the workpiece.
• Вентиляция: Ensure the tool's ventilation slots are not blocked during operation to allow for proper heat dissipation.
• Совместимость материалов: Use appropriate accessories and speeds for the material you are working on (e.g., wood, plastic, soft metals, jade).

Figure 6: The mini electric drill grinder shown with a selection of accessories, illustrating its adaptability for diverse applications like carving and polishing.

6. Техническое обслуживание

Regular maintenance ensures the longevity and optimal performance of your Hilitand Mini Electric Drill Grinder.

• Уборка: After each use, disconnect the tool from power and use a soft brush or compressed air to remove dust and debris from the ventilation slots and chuck area. Do not use solvents or harsh chemicals.
• Уход за аксессуарами: Clean accessories after use. Store them in the provided accessory box to prevent damage and loss.
• Хранилище: Store the tool and its accessories in a clean, dry place, away from direct sunlight and extreme temperatures. Keep out of reach of children.
• Проверка шнура: Periodically inspect the USB power cable for any signs of damage (fraying, cuts). If damaged, replace it immediately.

Figure 7: The mini electric drill grinder and its accessory box, emphasizing proper storage.

7. Поиск Неисправностей

If you encounter issues with your Hilitand Mini Electric Drill Grinder, refer to the following common problems and solutions:

8. Технические характеристики

9. Гарантия и поддержка

For specific warranty information regarding your Hilitand Mini Electric Drill Grinder, please refer to the documentation included with your purchase or contact the seller directly. Hilitand is committed to providing quality products and customer service.

For further assistance or inquiries, you may visit the official Hilitand store on Amazon: Hilitand Store.

Protection plans may be available for purchase separately to extend coverage beyond the standard warranty period. Please check product listings for details.
