1. Продукт закончилсяview
Портативный 7-дюймовый монитор Eyoyo — это универсальное решение для отображения информации, предназначенное для различных применений, включая видеонаблюдение, автомобильные развлекательные системы, игры, а также в качестве дополнительного дисплея для компьютеров. Он имеет разрешение 1024x600, широкоформатный экран. viewуглов поворота и множество вариантов ввода для широкой совместимости.
Рисунок 1.1: Портативный 7-дюймовый монитор Eyoyo с пультом дистанционного управления.
Основные характеристики:
- Высокое разрешение и широкий угол обзора ViewУгол входа: Разрешение 1024x600 с углом обзора 160° по горизонтали и вертикали. viewподходящие углы для получения четких и детализированных изображений с разных ракурсов.
- Возможность установки в автомобиле: В комплект входит зарядный кабель для прикуривателя, что позволяет использовать устройство в качестве автомобильного монитора.
- Богатый набор параметров интерфейса: Поддерживает входы HDMI, AV и VGA, совместим с такими устройствами, как PS3, PS4, Xbox 360, Switch, iPhone, Mac Mini, DVD-плееры, VCD-проигрыватели и видеокамеры.
- Функция переворота экрана: Доступны функции горизонтального и вертикального зеркального отображения изображения, полезные для настройки камер видеонаблюдения и выполнения инспекционных задач.
- Многоязычное экранное меню: Поддерживает несколько языков для экранного меню, удовлетворяя разнообразные потребности пользователей.
- Встроенные динамики: Оснащен стереодинамиками для вывода звука.
- Сенсорные кнопки: Оснащен сенсорными кнопками управления, что обеспечивает элегантный дизайн и простоту использования.
2. Содержимое упаковки
Пожалуйста, проверьте содержимое упаковки при открытии, чтобы убедиться в наличии всех предметов и отсутствии повреждений.
Рисунок 2.1: Входящие в комплект аксессуары и компоненты.
- 1 x 7-дюймовый монитор Eyoyo
- 1 х Подставка для монитора
- 1 x Кабель для зарядки от прикуривателя
- 1 x крепление на присоске
- 1 липких лент
- 1 х Адаптер питания
- 1 х пульт дистанционного управления
- 1 x AV-кабель
- 1 х HDMI-кабель
- 1 x мини-VGA кабель
- 1 х Руководство пользователя
3. Настройка
3.1. Сборка подставки
Прикрепите монитор к прилагаемой подставке или креплению на присоске. Перед использованием убедитесь, что он надежно зафиксирован.
Рисунок 3.1: ExampСхема установки монитора в автомобиле с использованием крепления на присоске.
3.2. Подключение питания
- Для использования в помещении подключите прилагаемый адаптер питания к входному порту 12 В постоянного тока монитора, а затем к настенной розетке.
- Для использования в автомобиле подключите прилагаемый кабель для зарядки от прикуривателя к входному разъему 12 В постоянного тока на мониторе, а затем к гнезду прикуривателя вашего автомобиля.
3.3. Подключение источников входного сигнала
Монитор поддерживает входы HDMI, VGA и AV. Выберите подходящий кабель для вашего устройства и подключите его к соответствующему порту на мониторе.
Рисунок 3.2: Множественные интерфейсные соединения для различных устройств.
- HDMI: Подключайтесь к таким устройствам, как игровые консоли (PS3, PS4, Xbox, Switch), камеры или Raspberry Pi.
- VGA: Подключайтесь к ПК или системам безопасности.
- СРЕДНИЙ: Подключайте к ТВ-приставкам или DVD-плеерам.
4. Операция
4.1. Основные элементы управления
Управлять монитором можно с помощью сенсорных кнопок на передней панели или входящего в комплект пульта дистанционного управления.
Рисунок 4.1: Расположение сенсорных кнопок и динамиков.
- Кнопка питания: Включает/выключает монитор.
- Кнопка меню: Обеспечивает доступ к экранному меню (OSD).
- Кнопки со стрелками (< / >): Перемещайтесь по опциям меню или корректируйте значения.
- Кнопка AV: Выбирает источник входного аудио-видеосигнала.
- ИК-датчик: Принимает сигналы от пульта дистанционного управления.
4.2. Навигация по экранному меню
Нажмите кнопку «МЕНЮ», чтобы открыть экранное меню. Используйте кнопки со стрелками для перемещения по пунктам меню, а кнопку «МЕНЮ» — для подтверждения выбора или перехода в подменю. Нажмите кнопку «Питание», чтобы выйти из меню.
4.3. Выбор входа
Нажимайте кнопку "AV" несколько раз, чтобы переключаться между доступными источниками входного сигнала (HDMI, VGA, AV).
4.4.Регулировка изображения
В экранном меню можно настроить различные параметры изображения:
- Яркость: Регулирует общую яркость экрана.
- Контраст: Управляет разницей между светлыми и темными областями.
- Цвет/Насыщенность: Регулирует интенсивность цветов.
- Резкость: Улучшает детализацию изображения.
4.5. Функция переворота экрана
Монитор поддерживает горизонтальное и вертикальное зеркальное отображение изображения. Эта функция особенно полезна для специфических установок, например, для систем видеонаблюдения, где монитор может быть установлен вверх ногами или в зеркальном положении.

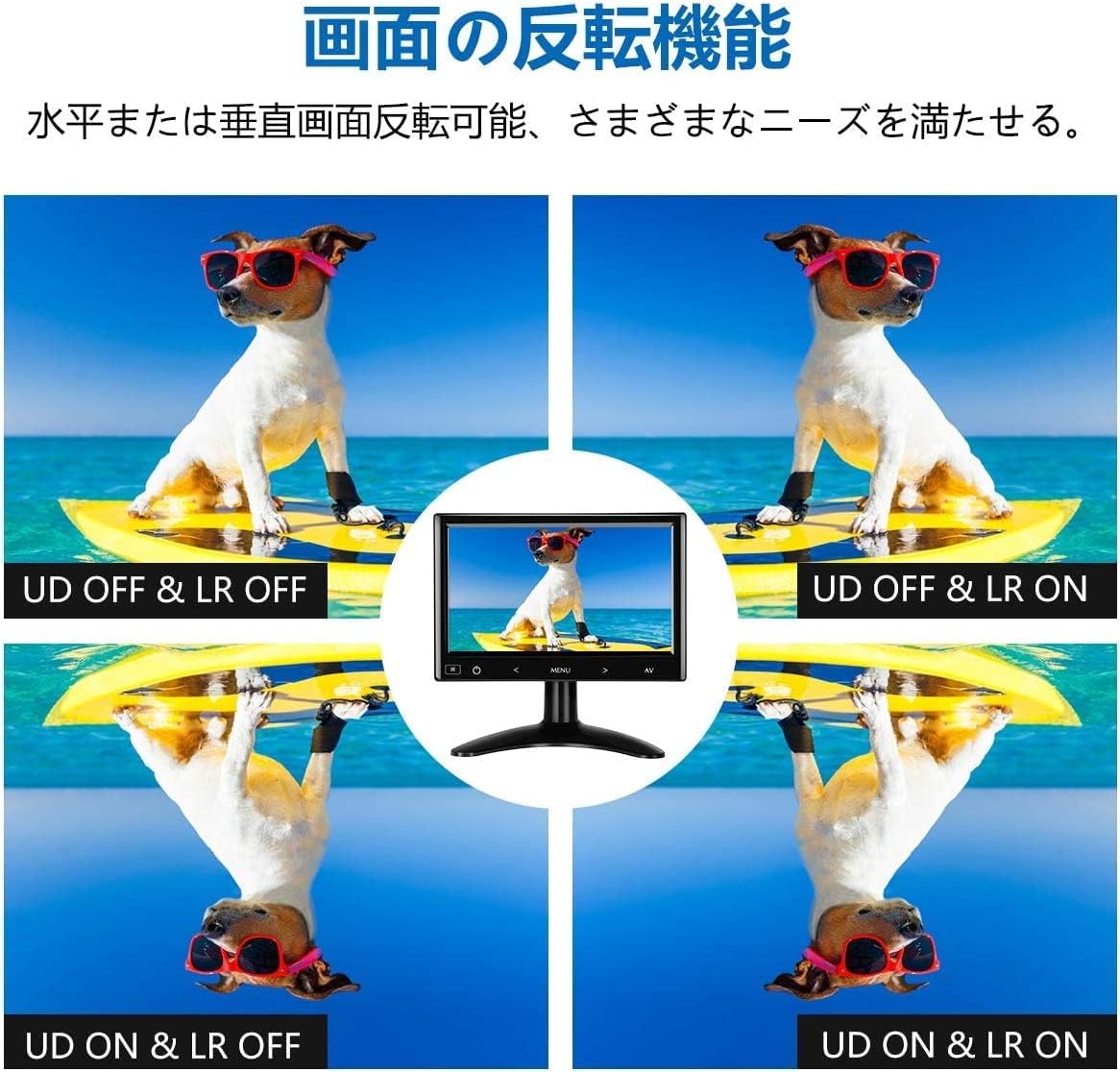

Рисунок 4.2: Демонстрация возможностей горизонтального и вертикального переворота экрана.
4.6. Настройки звука
Монитор оснащен встроенными стереодинамиками. Регулировать громкость можно через экранное меню или непосредственно с помощью пульта дистанционного управления.
5. Техническое обслуживание
5.1. Чистка монитора
- Перед чисткой всегда отключайте кабель питания.
- Используйте мягкую, безворсовую ткань, слегкаampпромойте водой или мягким неабразивным чистящим средством для экранов.
- Не распыляйте жидкость непосредственно на экран или в какие-либо отверстия.
- Избегайте использования едких химикатов, растворителей и абразивных материалов.
5.2. Хранение
При длительном неиспользовании храните монитор в прохладном, сухом месте, вдали от прямых солнечных лучей и экстремальных температур. Для безопасного хранения и транспортировки рекомендуется сохранять оригинальную упаковку.
6. Поиск Неисправностей
| Проблема | Возможная причина | Решение |
|---|---|---|
| Нет изображения на экране |
|
|
| Нет звука |
|
|
| Изображение искажено или нечеткое |
|
|
| Пульт дистанционного управления не работает |
|
|
7. Технические характеристики
| Особенность | Деталь |
|---|---|
| Бренд | Эйойо |
| Модель | B08DXMX1BY |
| Размер экрана | 7 дюймов |
| Разрешение | 1024x600 |
| Соотношение сторон | 16:9 |
| Viewугол наклона | 160° (по горизонтали/вертикали) |
| Входные интерфейсы | HDMI, VGA, AV |
| Встроенные динамики | Да (стерео) |
| Метод контроля | Сенсорные кнопки, пульт дистанционного управления |
| Размеры продукта | 9 х 14.5 х 21 см |
| Вес продукта | Примерно 0.89 кг (только монитор) |
8. Гарантия и поддержка
Компания Eyoyo предоставляет 1-летнюю гарантию на этот продукт, которая распространяется на возврат и возмещение средств в случае производственных дефектов. Если у вас возникнут какие-либо проблемы во время использования, пожалуйста, не стесняйтесь обращаться в нашу службу поддержки клиентов.
Для получения помощи, пожалуйста, обратитесь к контактной информации, указанной на упаковке продукта, или на официальный сайт Eyoyo. webсайт.
