Introducere
Welcome to the user manual for your new Golden Cycles Strike 16" Big Boy E-Bike. This manual provides essential information for the safe assembly, operation, maintenance, and troubleshooting of your electric bicycle. Please read this manual thoroughly before your first ride and retain it for future reference.
Informații de siguranță
Siguranța dumneavoastră este primordială. Respectați întotdeauna următoarele instrucțiuni:
- Purtați întotdeauna o cască care îndeplinește standardele de siguranță.
- Familiarizați-vă cu și respectați toate legile și reglementările locale de trafic privind bicicletele electrice.
- Efectuați o inspecție înainte de fiecare utilizare, verificând frânele, anvelopele, nivelul bateriei și toate elementele de fixare.
- Nu utilizați bicicleta electrică sub influența alcoolului sau a drogurilor.
- Ensure the battery is charged in a well-ventilated area, away from flammable materials.
- Evitați să mergeți cu bicicleta în condiții meteorologice nefavorabile sau pe teren excesiv de accidentat dacă nu aveți experiență.
- The maximum load capacity for this e-bike is 180 lbs. Do not exceed this limit.
Conținutul pachetului
La despachetare, vă rugăm să verificați dacă sunt prezente toate articolele:
- Golden Cycles Strike 16" Big Boy E-Bike (main frame with wheels, motor, and battery installed)
- Încărcător de baterii
- Lumină frontală
- Manual de utilizare (acest document)
- Basic Tool Kit (may vary)
Produs terminatview
Familiarize yourself with the main components of your Golden Cycles Strike E-Bike.

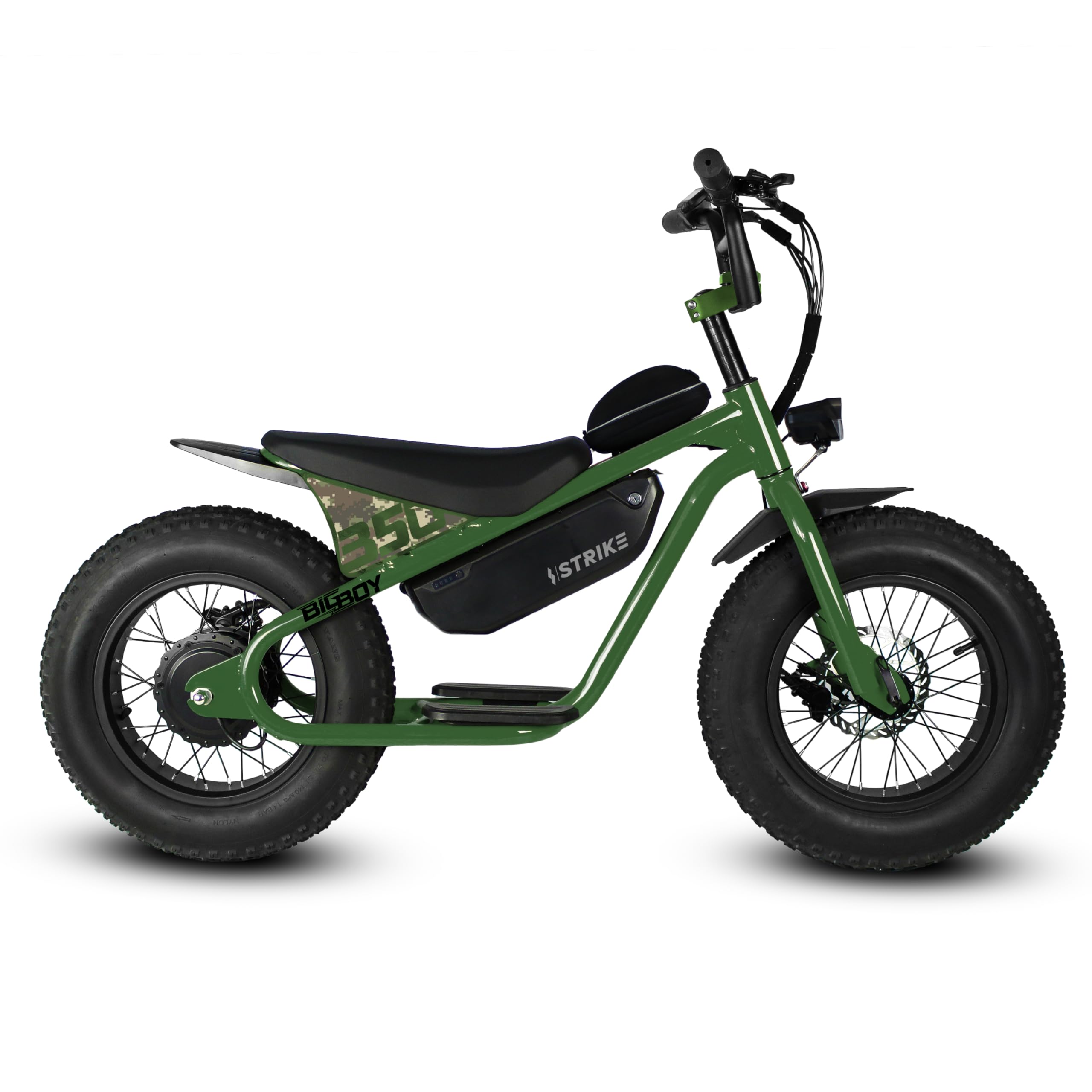

This image displays the Golden Cycles Strike 16" Big Boy E-Bike in its Army Green color, viewed from the side. Key features visible include the robust steel frame, the large 16"x4.0 fat tires, front and rear disc brakes, the 350W motor integrated into the rear wheel hub, the removable 36V 10Ah lithium battery pack mounted on the frame, and the front light. The handlebars and seat are also clearly shown.
- Cadru: Durable Alloy Steel frame.
- Motor: 350W High-Speed Brushless Motor, located in the rear wheel hub.
- Baterie: 36V 10Ah Lithium battery, typically mounted on the downtube.
- Afişa: LCD Display on the handlebars for speed, battery level, and pedal-assist settings.
- Frane: Front and rear Disc Brakes for reliable stopping power.
- cauciucuri: 16"x4.0 Fat Tires for enhanced traction and stability.
- Suspensie: Rigid frame design.
- Lumina fata: Integrated for improved visibility.
Înființat
Your e-bike arrives mostly assembled. Follow these steps to prepare for your first ride:
- Despachetarea: Scoateți cu grijă bicicleta electrică și toate componentele din ambalaj.
- Instalare ghidon: Atașați ghidonul la pipă, asigurându-vă că este centrat și strâns bine.
- Instalarea pedalei: Identify the left (L) and right (R) pedals. Thread the pedals into the crank arms by hand, then tighten securely with a wrench. Note that the left pedal is reverse-threaded.
- Reglarea tijei de șa: Insert the seat post into the frame and adjust the seat height for comfortable riding. Secure the quick-release lever or bolt.
- Încărcarea bateriei: Before the first use, fully charge the battery. Connect the charger to the battery charging port and then to a power outlet. The indicator light on the charger will change when fully charged.
- Verificare înainte de călătorie: Inspect tire pressure, brake function, and ensure all bolts and quick releases are tight.
Instrucțiuni de operare
Understand how to operate your e-bike's electric system.
- Pornire/Oprire: Press and hold the power button on the LCD display to turn the e-bike's electrical system on or off.
- Display LCD: The display shows current speed, battery level, and pedal-assist level. Refer to the display's specific manual for detailed functions.
- Pedal-Assist System (PAS): The e-bike features a pedal-assist system. As you pedal, the motor provides assistance. Use the '+' and '-' buttons on the display to adjust the level of assistance (typically 0-5 levels). Level 0 provides no assistance.
- Accelerație (dacă este echipată): If your model includes a throttle, it allows for motor power without pedaling. Apply the throttle gently to accelerate.
- Frânare: Use both front and rear disc brakes for controlled stopping. Apply both brakes simultaneously for optimal stopping power.
- Lumini: The front light can typically be turned on/off via the LCD display or a dedicated button.
Întreţinere
Întreținerea regulată asigură longevitatea și funcționarea în siguranță a bicicletei electrice.
- Îngrijirea bateriei: Încărcați bateria în mod regulat, chiar dacă nu o utilizați, pentru a-i menține starea de funcționare. Depozitați bateria într-un loc răcoros și uscat. Evitați descărcarea completă frecventă a bateriei.
- Presiunea anvelopelor: Check tire pressure before each ride. Maintain the recommended PSI (usually printed on the tire sidewall) for optimal performance and safety.
- Inspecția frânelor: Verificați periodic plăcuțele de frână pentru uzură și asigurați-vă că manetele de frână oferă o putere de frânare fermă și rapidă. Reglați sau înlocuiți după cum este necesar.
- curatenie: Curățați bicicleta electrică cu reclameamp Evitați utilizarea mașinilor de spălat cu presiune direct pe componentele electrice.
- Elemente de fixare: Periodically check and tighten all bolts, nuts, and quick releases, especially on the handlebars, seat post, wheels, and frame.
- Serviciu profesional: For complex repairs or electrical system issues, consult a qualified e-bike technician.
Depanare
Consultați această secțiune pentru probleme frecvente și posibilele soluții ale acestora.
| Problemă | Cauza posibila | Soluţie |
|---|---|---|
| Bicicleta electrică nu pornește. | Battery not charged or not properly seated. Power button not pressed correctly. | Ensure battery is fully charged and securely installed. Press and hold the power button on the display for a few seconds. |
| Motorul nu oferă asistență. | Pedal-assist level set to 0. Brake levers engaged. Loose motor cable connection. | Increase pedal-assist level on the display. Release brake levers. Check motor cable connections. |
| Autonomie scurtă a bateriei. | Under-inflated tires. Frequent use of high pedal-assist/throttle. Cold weather. Battery degradation. | Check and inflate tires to recommended pressure. Use lower assist levels. Charge battery fully. Consult support if battery performance significantly degrades. |
| Frânele se simt slabe. | Plăcuțe de frână uzate. Cablu de frână slăbit. Aer în sistemul hidraulic (dacă este cazul). | Inspect and replace brake pads. Adjust brake cable tension. For hydraulic brakes, professional service may be required. |
Specificații
Key technical specifications for the Golden Cycles Strike 16" Big Boy E-Bike:
- Motor: Motor fără perii de mare viteză de 350 W
- Baterie: 36V 10Ah Litiu
- Afişa: Display LCD
- Tip frana: Disc Brake (Front and Rear)
- Dimensiunea anvelopei: 16"x4.0 Fat Tire
- Material cadru: Oțel (Oțel aliat)
- Viteza maxima: Până la 19 mph (30.5 km/h)
- Gamă: Approximately 30 Miles (48 km) per charge
- Capacitate de încărcare: 180 lbs (81.6 kg)
- Dimensiunea roții: 16 inchi
- Tip suspensie: Rigid
- Componente incluse: Lumină frontală
- Interval de vârstă: Adult, Teens, Kids
- Sursa de alimentare: Motor electric (baterie reîncărcabilă)
- Electric Assist Type: Asistență la pedală
Garanție și suport
Garantie: Your Golden Cycles Strike E-Bike comes with a 2-year warranty from the date of original retail purchase. This warranty covers manufacturing defects in materials and workmanship. Please retain your proof of purchase for warranty claims.
Asistență clienți: For technical assistance, warranty claims, or to order replacement parts, please contact Golden Cycles customer support. Refer to the official Golden Cycles website-ul sau documentația achiziției pentru informații de contact.
