1. Introdução
Este manual fornece instruções completas para a instalação, operação e manutenção da sua fechadura eletrônica digital Tuya Smart Home (Modelo: 5572 22x235). Esta fechadura biométrica sem chave oferece múltiplos métodos de desbloqueio, incluindo impressão digital, senha, cartão IC, chave mecânica e controle pelo aplicativo Tuya, projetada para maior segurança e conveniência em diversos tipos de portas, como portas de madeira, aço inoxidável, bronze, portas duplas e portas de segurança tradicionais.
Figura 1: Frente e verso view da fechadura eletrônica digital Tuya Smart Home. A fechadura apresenta um design elegante na cor preta com puxadores integrados e um teclado digital no painel frontal.
2. Produto acabadoview
2.1 Principais Características
- Vários métodos de desbloqueio: Impressão digital, senha, cartão IC, chave mecânica e aplicativo Tuya.
- Reconhecimento rápido de impressões digitais: Desbloqueia em aproximadamente 1 segundo após 0.5 segundos de reconhecimento.
- Integração do aplicativo Tuya: Controle remoto, desbloquear gravação viewConfiguração de senhas, geração de senhas temporárias e período de validade de senhas (sem necessidade de gateway).
- Alta capacidade: Armazena até 100 impressões digitais e 300 combinações de impressões digitais, senhas e cartões.
- Energia de emergência: Fonte de alimentação USB para situações de emergência.
- Construção durável: Fabricado em liga de alumínio.
- Aplicação versátil: Adequado para portas de segurança de madeira, aço inoxidável, bronze, duplas e de estilo antigo.
2.2 Componentes
Figura 2: Detalhado view dos componentes da fechadura inteligente. As principais características incluem um indicador LED, teclado digital, leitor de cartão IC, leitor de impressões digitais, maçanetas gratuitas, porta de alimentação USB, orifício para chave e compartimento de bateria.
- Indicador LED: Fornece feedback sobre o status.
- Teclado digital: Para inserir a senha.
- Leitor de cartão IC: Para desbloqueio com cartões compatíveis (cartão Mifare de 13.56 MHz, NFC do celular).
- Leitor de impressões digitais: Para autenticação biométrica.
- Alças gratuitas: Projetado ergonomicamente para facilidade de uso.
- Fonte de alimentação USB: Porta micro-USB para alimentação de emergência.
- Buraco da fechadura: Para acionamento mecânico por chave.
- Caixa de pilhas: Utiliza 4 pilhas AA (não incluídas).
Figura 3: Representação visual dos vários métodos de desbloqueio suportados pela fechadura inteligente, incluindo controle remoto por aplicativo, impressão digital, senha, cartão RFID, chave mecânica e senha temporária.
3. Configuração e instalação
3.1 Lista de verificação de pré-instalação
- Certifique-se de que o tipo de porta seja compatível: porta de madeira, porta de aço inoxidável, porta de bronze, porta dupla ou porta de segurança tradicional.
- Verifique a espessura da porta e as dimensões do encaixe. Consulte o diagrama de encaixe fornecido.
- Reúna as ferramentas necessárias (chave de fenda, furadeira, fita métrica, etc.).
- Prepare 4 pilhas AA para alimentação.
3.2 Seleção e orientação da cavilha de encaixe

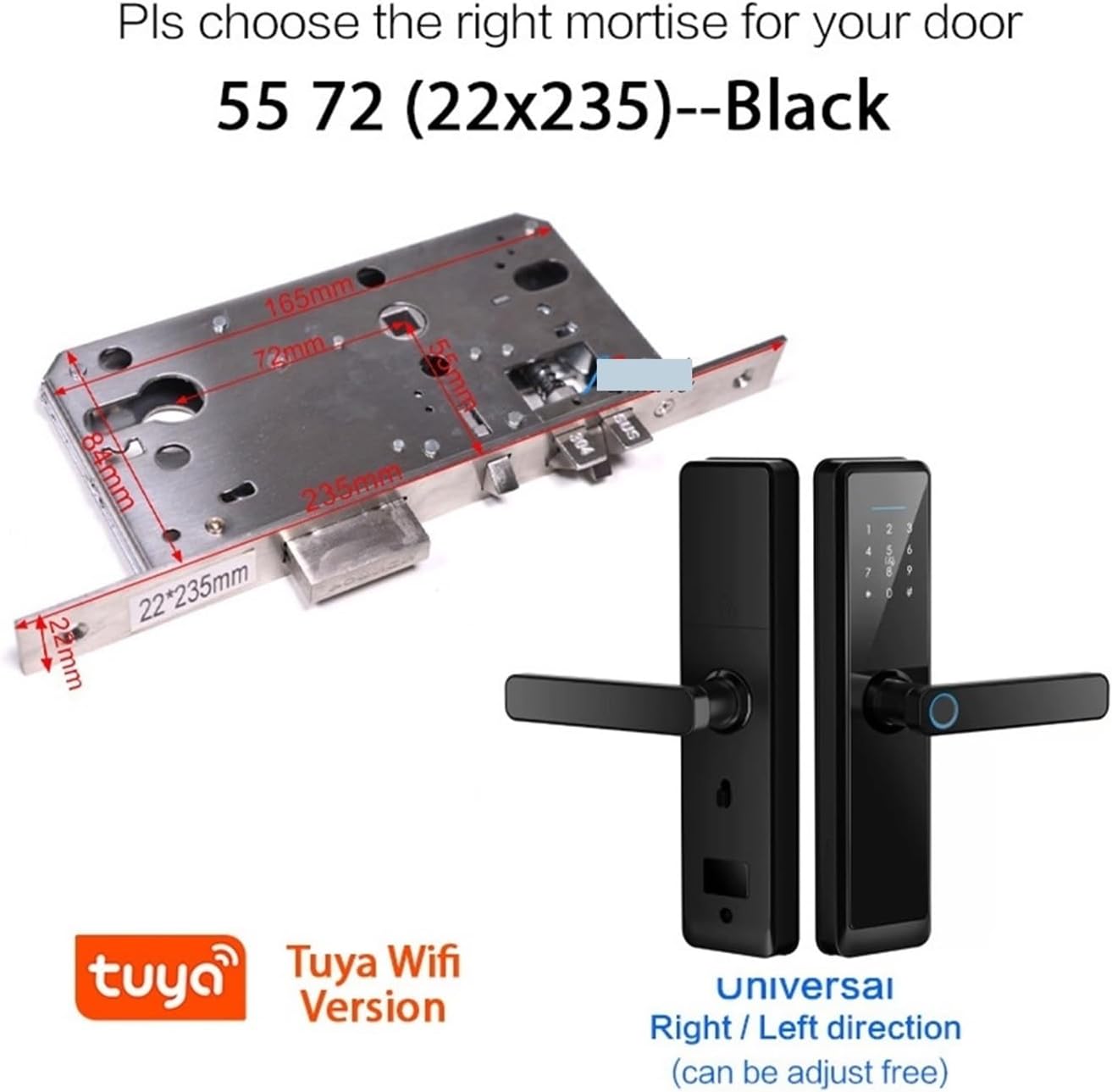

Figura 4: Diagrama ilustrando as dimensões da fechadura de embutir (5572 22x235) e confirmando a regulagem universal da fechadura para a direita/esquerda. Certifique-se de selecionar a fechadura de embutir correta para sua porta.
A fechadura suporta abertura universal da porta para a direita/esquerda e pode ser ajustada livremente durante a instalação. Selecione cuidadosamente a fechadura de embutir correta para sua porta com base nas dimensões fornecidas na Figura 4.
3.3 Etapas de Instalação (Guia Geral)
- Prepare a Porta: Se for substituir uma fechadura existente, remova-a. Faça os furos necessários de acordo com o gabarito fornecido (se aplicável, não incluído nos dados, mas padrão para fechaduras).
- Instalar encaixe de espiga: Insira a cavilha na borda da porta e fixe-a com parafusos.
- Instalar o painel frontal: Conecte o painel frontal (com teclado e leitor de impressões digitais) à fechadura de embutir, garantindo que os cabos passem pela porta.
- Instalar o painel traseiro: Conecte o painel traseiro (com a caixa de bateria) ao painel frontal usando os parafusos fornecidos, certificando-se de que os cabos estejam conectados corretamente e não estejam presos.
- Insira as baterias: Abra a tampa do compartimento de pilhas na parte traseira e insira 4 pilhas AA, observando a polaridade.
- Operação de teste: Após a instalação, teste todas as funções mecânicas (puxadores, trinco) e as funções eletrônicas iniciais.
Para obter instruções detalhadas de instalação, consulte o guia de instalação específico incluído na embalagem do produto.
4. Instruções de operação
4.1 Configuração inicial e gerenciamento de usuários
Ao utilizar o dispositivo pela primeira vez, siga as instruções no aplicativo Tuya para registrar a fechadura e configurar as impressões digitais/senhas do administrador. Normalmente, isso envolve o emparelhamento da fechadura com o aplicativo via Bluetooth ou Wi-Fi.
- Adicionando usuários: O administrador pode adicionar até 100 impressões digitais e um total de 300 usuários (impressões digitais, senhas, cartões) através do aplicativo Tuya.
- Configuração de senhas: Crie senhas permanentes ou temporárias através do aplicativo.
- Cadastro de Cartões: Cadastre cartões Mifare de 13.56 MHz ou habilite o acesso ao cartão NFC do telefone através do aplicativo.
4.2 Métodos de desbloqueio
- Desbloqueio de impressão digital: Coloque um dedo cadastrado no leitor de impressões digitais. A fechadura será destravada em 1 segundo se for reconhecida.
- Desbloqueio de senha: Digite sua senha cadastrada no teclado digital, seguida de '#'.
- Desbloqueio por cartão IC/NFC: Apresente um cartão IC registrado ou um telefone com tecnologia NFC na área do leitor de cartões IC.
- Abertura por chave mecânica: Insira a chave mecânica na fechadura e gire para destrancar. Isso é para uso emergencial.
- Desbloqueio remoto pelo aplicativo Tuya:
Figura 5: Passos para destrancar remotamente usando o aplicativo Tuya. Pressione "9+#" na fechadura e, em seguida, use o aplicativo para receber a solicitação de destrancação e abrir a porta remotamente.
Para destrancar remotamente, pressione "9+#" no teclado da fechadura. O aplicativo Tuya receberá uma solicitação de destrancação, permitindo que você abra a porta pelo seu smartphone.
- Desbloqueio temporário por senha:
Figura 6: Interface para gerar uma senha temporária no aplicativo Tuya. Esse recurso permite o compartilhamento de códigos de acesso dinâmicos ou com tempo de expiração limitado.
Gere senhas com tempo de validade limitado ou dinâmicas através do aplicativo Tuya para hóspedes ou prestadores de serviços. Essas senhas podem ser configuradas com períodos de validade específicos.
4.3 Travando a porta
A fechadura geralmente possui um mecanismo de travamento automático após o fechamento da porta. Verifique essa função após a instalação. O travamento manual também pode estar disponível, dependendo da configuração específica do modelo.
5. Manutenção
5.1 Substituição da bateria
A fechadura é alimentada por 4 pilhas AA. Quando o nível de bateria estiver baixo, a fechadura emitirá um alerta (por exemplo, um sinal sonoro ou luminoso). Substitua as quatro pilhas imediatamente para garantir o funcionamento contínuo. Use pilhas alcalinas AA de alta qualidade.
Em caso de esgotamento total da bateria, use a chave mecânica ou conecte um carregador portátil à porta USB de alimentação de emergência para alimentar temporariamente a fechadura e obter acesso.
5.2 Limpeza
Limpe a superfície da fechadura e o leitor de impressões digitais com um pano macio e seco. Evite usar produtos de limpeza abrasivos, solventes ou umidade excessiva, pois podem danificar os componentes eletrônicos ou o acabamento.
5.3 Condições ambientais
A fechadura foi projetada para operar em uma faixa de temperatura de -25 °C a 60 °C e umidade relativa de 20% a 90%. Evite expor a fechadura a temperaturas ou umidade extremas fora dessas faixas para prevenir mau funcionamento.
6. Solução De Problemas
| Problema | Possível causa | Solução |
|---|---|---|
| A fechadura não responde (sem luzes, sem som). | As pilhas estão descarregadas ou instaladas incorretamente. | Substitua as 4 pilhas AA, certificando-se da polaridade correta. Use a chave mecânica ou a alimentação USB de emergência caso fique trancado para fora. |
| Impressão digital não reconhecida. | Dedo sujo, molhado ou mal posicionado. Impressão digital não registrada. | Certifique-se de que o dedo esteja limpo e seco. Coloque o dedo esticado sobre o sensor. Tente cadastrar novamente a impressão digital pelo aplicativo Tuya. |
| Senha não aceita. | Senha incorreta. Senha expirada (para senhas temporárias). | Verifique a senha. Confira o período de validade das senhas temporárias no aplicativo Tuya. |
| O aplicativo Tuya não consegue se conectar à fechadura. | Problema com Bluetooth/Wi-Fi. A fechadura está fora do alcance. O aplicativo não está atualizado. | Certifique-se de que o Bluetooth/Wi-Fi esteja ativado no seu telefone. Aproxime-se da fechadura. Atualize o aplicativo Tuya para a versão mais recente. Reinicie o telefone e a fechadura (removendo e reinserindo as pilhas). |
| A fechadura é difícil de operar mecanicamente. | Instalação ou alinhamento incorretos. | Verifique se a instalação está alinhada corretamente com os painéis da fechadura e do encaixe. Certifique-se de que nenhum parafuso esteja apertado em excesso, causando travamento. |
7. Especificações
| Recurso | Detalhe |
|---|---|
| Modelo | 5572 22x235 |
| Marca | mijob |
| Material de bloqueio | Liga de alumínio |
| Fonte de energia | 4 pilhas AA |
| Métodos de desbloqueio | Impressão digital, senha, cartão IC, chave mecânica, aplicativo Tuya |
| Capacidade de impressão digital | 100 |
| Capacidade total de usuários (impressão digital + senha + cartão) | 300 |
| Tipos de cartão suportados | Cartão Mifare de 13.56 MHz, Cartão NFC para Celular |
| Energia de emergência | USB (porta Micro-USB) |
| Temperatura de trabalho | -25°C a 60°C (-13°F a 140°F) |
| Umidade de trabalho | 20% a 90% UR |
| Tipos de portas compatíveis | Porta de madeira, porta de aço inoxidável, porta de bronze, porta dupla, portas de segurança à moda antiga |
| Peso do item | 50 gramas (1.76 onças) |
| Dimensões da embalagem | 1.18 x 0.79 x 0.39 polegadas |
Observação: O peso e as dimensões da embalagem indicados parecem se referir a um componente pequeno, e não ao conjunto completo da fechadura. Consulte a embalagem do produto para obter as dimensões e o peso exatos.
8. Garantia e Suporte
Para informações sobre a garantia, consulte a documentação fornecida com sua compra ou entre em contato diretamente com o revendedor/fabricante. Guarde seu comprovante de compra para eventuais solicitações de garantia.
Caso encontre algum problema não abordado neste manual ou necessite de assistência adicional, entre em contato com o suporte ao cliente da mijob através das informações de contato fornecidas no momento da compra ou no site oficial da mijob. website.
