Manual do Usuário do Refletor LED TTiiLoe 20W

Introdução

Obrigado por escolher o Refletor LED TTiiLoe de 20W. Este manual fornece informações essenciais para a instalação, operação e manutenção seguras e eficientes do seu novo refletor. Estes refletores LED de alta qualidade são projetados para uso externo, oferecendo iluminação ultrabrilhante com tecnologia de economia de energia e um design durável e à prova d'água. São adequados para uma ampla gama de aplicações, desde pátios residenciais até estacionamentos comerciais.

Imagem: Dois projetores LED TTiiLoe de 20W, em destaque.asingraças ao seu design compacto e suportes integrados.

Instruções de segurança

Leia atentamente todas as instruções de segurança antes da instalação e operação. O não cumprimento dessas instruções pode resultar em choque elétrico, incêndio ou outros riscos.

• Segurança elétrica: Certifique-se de que a alimentação elétrica esteja desligada antes da instalação ou manutenção. Toda a fiação deve ser realizada por um eletricista qualificado, de acordo com as normas elétricas locais.
• Aterramento: Este produto requer aterramento adequado para evitar choque elétrico. Conecte o fio terra corretamente.
• Volumetage: Verifique se o volume de fornecimentotage (110-120V) atende aos requisitos do produto.
• Classificação à prova d'água: O projetor possui classificação de impermeabilidade IP66, sendo adequado para uso externo em diversas condições climáticas. No entanto, certifique-se de que todas as conexões estejam devidamente vedadas para manter essa classificação.
• Aquecer: O projetor irá gerar calor durante o funcionamento. Não toque diretamente na superfície enquanto estiver em uso. Garanta ventilação adequada ao redor da luminária.
• Instalação: Instale a luminária de forma segura para evitar que ela caia. Não a instale em áreas com vibração excessiva ou substâncias corrosivas.

Conteúdo da embalagem

Por favor, verifique a embalagem para garantir que todos os componentes estejam presentes e sem danos:

• 2 refletores LED externos de 20 W
• 1 x Manual de Instruções

Especificações

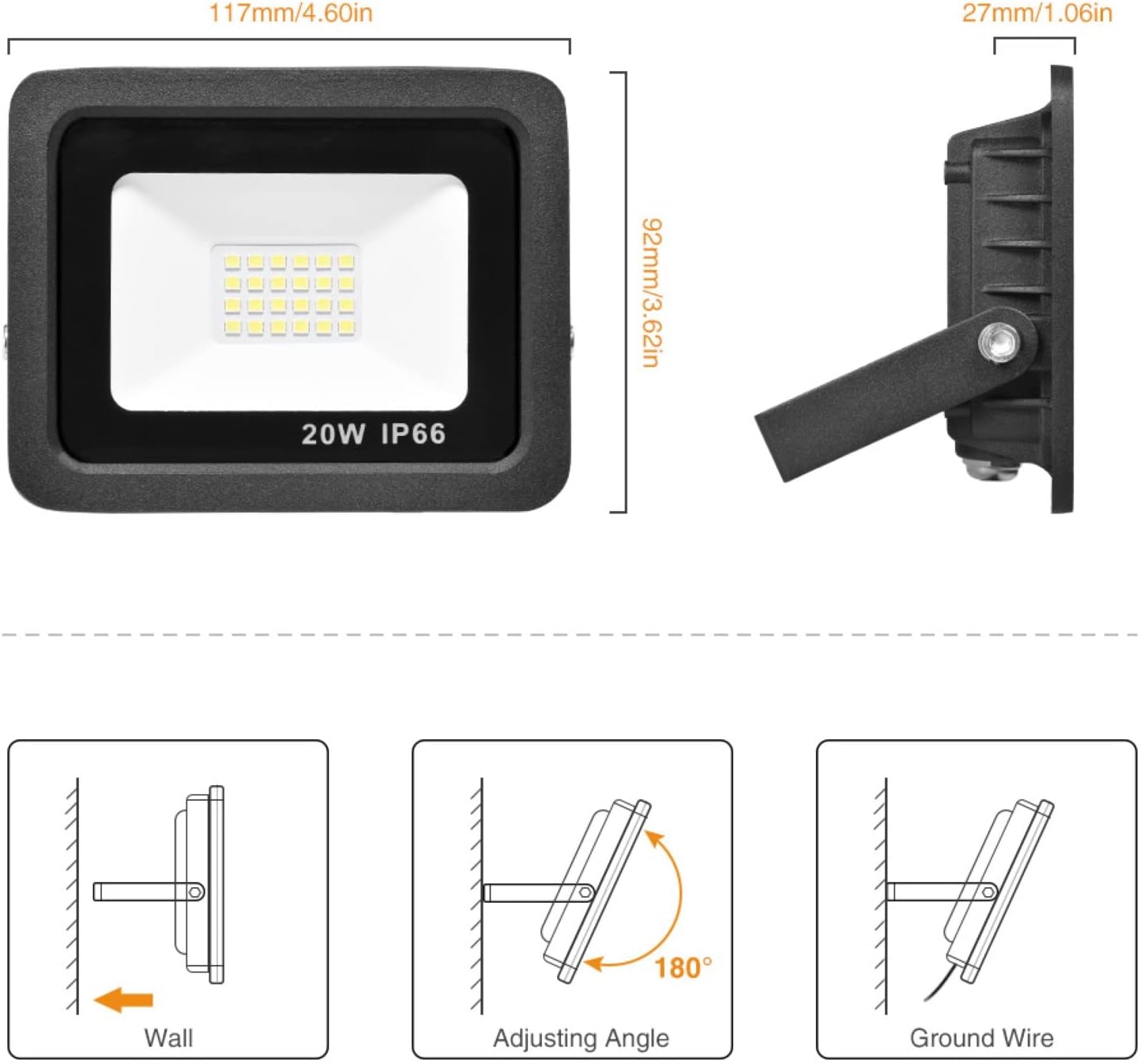

Imagem: Dimensões detalhadas do produto (4.60 polegadas de comprimento, 3.62 polegadas de largura, 1.06 polegadas de altura) e ilustrações de montagem na parede, ajuste de ângulo (180 graus) e conexão do fio terra.

Configuração e instalação

O projetor LED TTiiLoe foi projetado para fácil instalação com um suporte de metal ajustável, permitindo diversas opções de montagem.

Opções de montagem

O suporte ajustável permite a instalação em diversas superfícies:

• Montagem no teto: Fixe o suporte a uma superfície suspensa.
• Montagem na parede: Fixe o suporte a uma parede vertical.
• Montagem no solo: Posicione a luz no chão ou em uma superfície plana.

Instruções de fiação

Este produto não inclui ficha e requer instalação elétrica. Certifique-se de que a energia está DESLIGADA antes de prosseguir com a instalação elétrica.

1. Identifique o fio fase (geralmente marrom), o fio neutro (geralmente azul) e o fio terra (geralmente amarelo/verde) no cabo do refletor.
2. Conecte esses fios corretamente aos fios correspondentes da sua fonte de alimentação principal.
3. Certifique-se de que todas as conexões estejam seguras e isoladas para evitar curtos-circuitos e manter a classificação de impermeabilidade IP66.
4. Após a instalação, ajuste o ângulo do refletor (de 0 a 180 graus) para obter a área de iluminação desejada.

Imagem: Diagrama ilustrando os fios Fase (marrom), Neutro (azul) e Terra (amarelo/verde), enfatizando a importância da fiação correta, pois o produto não inclui um plugue.

Instruções de operação

Uma vez instalado e conectado corretamente, o refletor LED TTiiLoe funciona recebendo energia do seu sistema elétrico. Ele foi projetado para iluminação instantânea, sem oscilação.

• Ligar/desligar: Controle o funcionamento do refletor através do interruptor ou circuito de alimentação conectado.
• Ângulo do feixe: O projetor oferece um ângulo de feixe amplo de 120 graus, garantindo uma distribuição de luz ampla e uniforme.
• Brilho: Desfrute de 1400 lúmens de luz branca super brilhante, com temperatura de cor entre 6000 e 6500K, ideal para melhorar a visibilidade em espaços exteriores.

Imagem: Ilustração demonstrando o amplo ângulo de feixe de 120 graus do refletor, proporcionando iluminação extensa para áreas como a entrada de uma garagem.

Imagem: Representação visual da luminosidade excepcional do refletor, com 1400 lúmens, e sua faixa de temperatura de cor de 6000 a 6500 K, iluminando a entrada de uma casa à noite.

Manutenção

O projetor LED TTiiLoe foi projetado para oferecer desempenho duradouro com manutenção mínima. Sua carcaça integrada de alumínio fundido garante excelente dissipação de calor, contribuindo para sua vida útil de 50,000 horas.

• Limpeza: Limpe periodicamente a superfície do refletor com um pano macio e seco.amp Use um pano para remover sujeira e detritos. Certifique-se de que a energia esteja desligada antes de limpar. Não use produtos de limpeza abrasivos ou solventes.
• Inspeção: Inspecione regularmente a fiação e o suporte de montagem para verificar se há sinais de desgaste, danos ou conexões soltas. Resolva quaisquer problemas imediatamente.
• Dissipação de calor: Certifique-se de que as aletas do dissipador de calor na parte traseira do dispositivo não estejam obstruídas para permitir a dissipação adequada do calor.

Imagem: Close-up view O refletor possui uma carcaça de alumínio de alta qualidade com aletas de dissipação de calor, destacando o LED SMD 2835 e o suporte ajustável.

Solução de problemas

Se você encontrar problemas com seu refletor LED TTiiLoe, consulte os problemas e soluções comuns a seguir:

• A luz não acende:
  • Verifique a fonte de alimentação para garantir que esteja ativa.
  • Verifique se todas as conexões da fiação estão seguras e corretas (fase, neutro, terra).
  • Verifique o disjuntor ou fusível do circuito de iluminação.
• A luz pisca:
  • Garanta um fornecimento de energia estável.
  • Verifique se há conexões de fiação soltas.
• Brilho reduzido:
  • Limpe a superfície da lâmpada para remover qualquer sujeira ou detritos acumulados.
  • Certifique-se de que o refletor esteja recebendo a voltagem adequada.tage.

Se os problemas persistirem após a tentativa dessas soluções, entre em contato com o suporte ao cliente.

Garantia e Suporte

Para quaisquer dúvidas, problemas ou assistência técnica relacionados ao seu Refletor LED TTiiLoe, consulte a documentação de compra para obter detalhes sobre a garantia ou entre em contato diretamente com o vendedor pela plataforma onde o produto foi adquirido. Tenha em mãos o número do modelo e a data da compra ao entrar em contato com o suporte.
