NICGIGA 10-Port 10Gbps Unmanaged Ethernet Switch User Manual

1. Wprowadzenie

This user manual provides comprehensive instructions for the NICGIGA 10-Port 10Gbps Unmanaged Ethernet Switch, Model S25-0802T. It covers product features, installation, operation, and troubleshooting to ensure optimal performance and longevity of your device. Please read this manual thoroughly before using the switch.

2. Koniec produktuview

The NICGIGA S25-0802T is an unmanaged Ethernet switch designed to expand your network capabilities with high-speed connectivity. It features a durable metal casing and a fanless design for quiet operation.

• Konfiguracja portu: 8 x 2.5Gb Base-T RJ45 ports and 2 x 10Gb RJ45 uplink ports.
• Kompatybilność prędkości: Ports 1-8 support 2.5G/1G/100Mbps. Ports 9-10 support 10G/5G/2.5G/1G/100Mbps.
• Automatyczny MDI/MDIX: Automatycznie wykrywa i dostosowuje się do kabli prostych i krosowanych.
• Podłącz i graj: No software configuration required for operation.
• Wysoka przepustowość przełączania: Do 60 Gbps.
• Projekt termiczny: Fanless for silent operation, with double-sided cooling holes and a metal case for efficient heat dissipation.
• Opcje montażu: Supports desktop placement and wall mounting.

3. Zawartość opakowania

Sprawdź, czy w opakowaniu znajdują się wszystkie elementy:

• NICGIGA 10-Port Unmanaged Ethernet Switch (Model: S25-0802T)
• Zasilacz (DC 12V 1.5A)
• Instrukcja obsługi (ten dokument)

4. Instrukcje konfiguracji

The NICGIGA S25-0802T switch is designed for simple plug-and-play operation. No software installation or complex configuration is required.

1. Podłączenie zasilania: Connect the included DC 12V 1.5A power adapter to the switch's power input port and then to a power outlet. The Power LED on the switch will illuminate.
2. Połączenie urządzenia sieciowego: Connect your network devices (e.g., computers, NAS, routers, access points) to any of the RJ45 ports (1-10) on the switch using standard Ethernet cables.
3. Sprawdź połączenie: Once connected, the corresponding Link/Act LEDs for each port will illuminate, indicating an active connection.

5. Instrukcja obsługi

The switch operates automatically once powered on and devices are connected. It supports auto-negotiation for speed and duplex mode, and auto MDI/MDIX for cable type detection.

• Automatyczne wykrywanie prędkości: The switch ports automatically detect the speed of the connected device (100Mbps, 1Gbps, 2.5Gbps, 5Gbps, or 10Gbps) and adjust accordingly.
• Praca w trybie pełnego dupleksu: All ports support full-duplex mode for maximum data throughput.
• Architektura nieblokująca: The switch provides full wire-speed forwarding on all ports, ensuring efficient data transfer without bottlenecks.

6. Instalacja

The NICGIGA S25-0802T switch offers flexible installation options:

• Umieszczenie na pulpicie: Umieść przełącznik na płaskiej, stabilnej powierzchni. Zapewnij odpowiednią wentylację wokół urządzenia.
• Mocowanie ścienne: The switch can be mounted on a wall using appropriate screws (not included) and the mounting slots on the underside of the device. Ensure the mounting surface is sturdy enough to support the switch's weight.

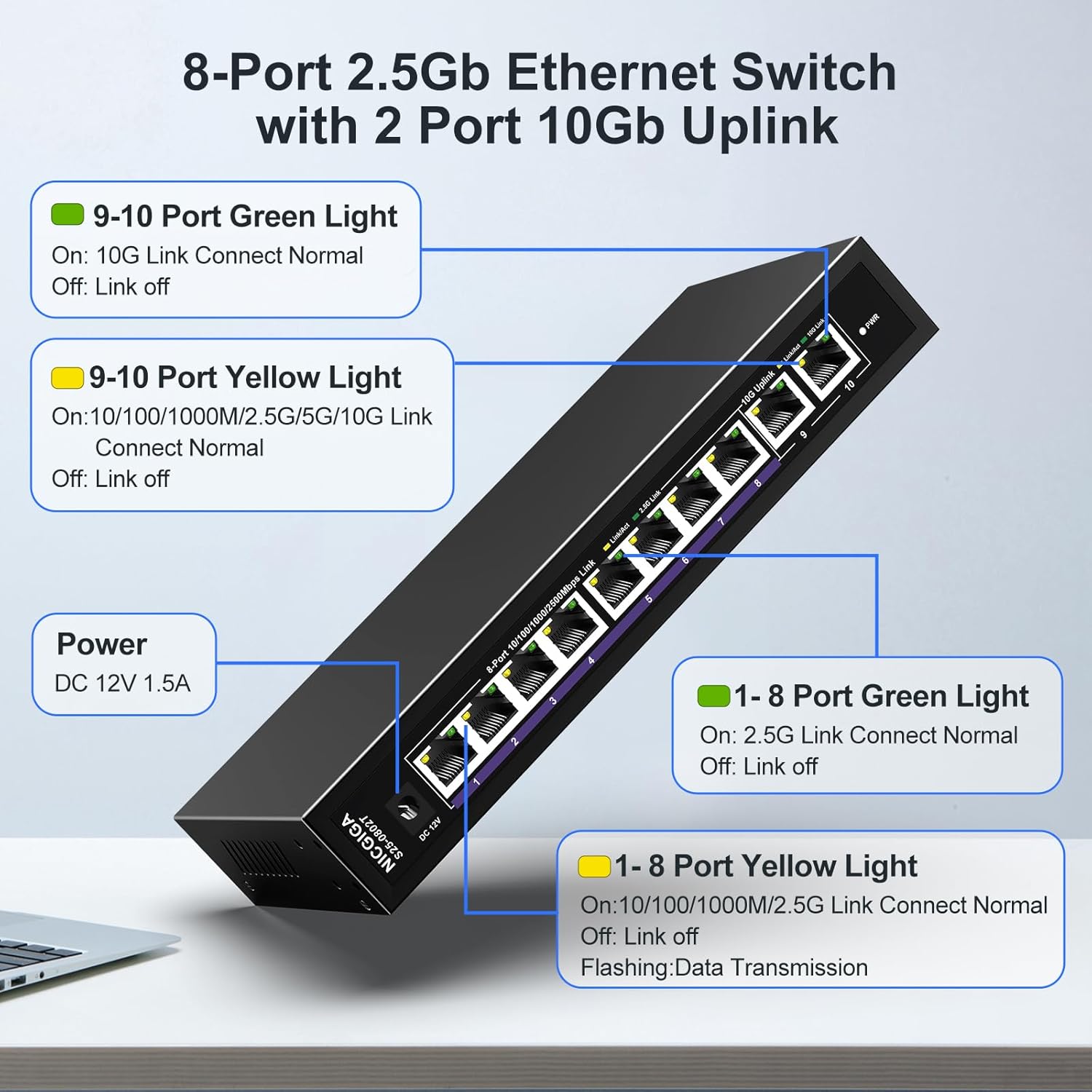

7. Wskaźniki LED

The switch features LED indicators to provide real-time status information for each port and the device itself.

8. Network Cable Compatibility

Using appropriate Ethernet cables is crucial for achieving optimal network speeds.

• For 2.5Gbps Ports (1-8):
  • CAT5e Cable (≤100m)
  • CAT6/6a Cable (≤100m)
  • CAT7 Cable (≤100m)
• For 10Gbps Ports (9-10):
  • CAT6 Cable (≤55m)
  • CAT6a Cable (≤100m)
  • CAT7 Cable (≤100m)

9. Specyfikacje

10. Rozwiązywanie Problemów

If you encounter issues with your NICGIGA switch, refer to the following common troubleshooting steps:

• Brak zasilania:
  • Sprawdź, czy zasilacz jest prawidłowo podłączony do przełącznika i sprawnego gniazdka elektrycznego.
  • Sprawdź, czy gniazdko elektryczne jest sprawne.
• Brak światła łącza:
  • Sprawdź, czy kabel Ethernet jest prawidłowo podłączony do portu przełącznika i urządzenia sieciowego.
  • Wypróbuj inny kabel Ethernet.
  • Sprawdź, czy podłączone urządzenie jest włączone i czy jego karta sieciowa jest włączona.
  • Verify the cable type is appropriate for the desired speed (refer to Section 8).
• Niska prędkość sieci:
  • Ensure your network cables are rated for the desired speed (e.g., CAT6a or CAT7 for 10Gbps).
  • Check the network adapter settings on your connected devices to ensure they are configured for auto-negotiation or the correct speed.
  • Confirm that the connected devices themselves support the higher speeds (2.5Gbps or 10Gbps).
• Połączenie przerywane:
  • Sprawdź kable Ethernet pod kątem uszkodzeń.
  • Ensure the switch is placed in a well-ventilated area to prevent overheating, although its fanless design is optimized for heat dissipation.
  • Unikaj umieszczania przełącznika w pobliżu silnych źródeł zakłóceń elektromagnetycznych.

11. Konserwacja

To ensure the longevity and optimal performance of your switch, follow these maintenance guidelines:

• Czyszczenie: Do czyszczenia zewnętrznej części przełącznika należy używać miękkiej, suchej ściereczki. Nie należy używać środków czyszczących w płynie ani aerozolu.
• Wentylacja: Ensure that the ventilation holes on the sides of the switch are not obstructed to allow for proper heat dissipation.
• Środowisko: Operate the switch within its specified temperature range (-10~50°C) and humidity levels.
• Cykl zasilania: Jeżeli przełącznik przestanie reagować, odłącz zasilacz, odczekaj 10 sekund, a następnie podłącz go ponownie.

12. Gwarancja i wsparcie

NICGIGA provides the following support for this product:

• Gwarancja: Gwarancja wynosi jeden rok od daty zakupu.
• Wsparcie techniczne: Lifetime technical support is available for the product.

For warranty claims or technical assistance, please contact NICGIGA customer support through the retailer where the product was purchased or visit the official NICGIGA webstrona.
