1. Wprowadzenie
Czujnik ruchu PIR Maclean MCE385 został zaprojektowany z myślą o automatycznym sterowaniu różnymi aplikacjami, zwiększając wygodę i bezpieczeństwo. Urządzenie wykorzystuje energię podczerwieni do wykrywania ruchu w określonym zakresie, oferując niezawodną pracę w warunkach zewnętrznych. Posiada regulowane ustawienia czasu detekcji i warunków oświetlenia otoczenia oraz został zaprojektowany tak, aby zminimalizować fałszywe alarmy wywoływane przez małe zwierzęta.
2. Informacje dotyczące bezpieczeństwa
Przed instalacją i użytkowaniem należy uważnie przeczytać niniejsze instrukcje bezpieczeństwa. Nieprzestrzeganie tych instrukcji może spowodować porażenie prądem, pożar lub inne zagrożenia.
- Instalację musi wykonać wykwalifikowany elektryk, zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych.
- Przed instalacją lub konserwacją należy upewnić się, że zasilanie jest odłączone.
- Nie należy przekraczać maksymalnej obciążalności 1200W.
- Ten produkt posiada klasę ochrony IP65 do użytku na zewnątrz, zapewniając ochronę przed kurzem i strumieniami wody. Należy jednak unikać zanurzania urządzenia w wodzie.
- Trzymaj urządzenie z dala od materiałów łatwopalnych.
- Nie próbuj samodzielnie naprawiać ani modyfikować urządzenia. W celu uzyskania pomocy skontaktuj się z wykwalifikowanym personelem.
3. Zawartość opakowania
Przed przystąpieniem do instalacji sprawdź, czy wszystkie komponenty są obecne:
- Czujnik ruchu PIR Maclean MCE385
- Akcesoria montażowe (śruby, kołki rozporowe)
Ilustracja 3.1: Pudełko produktu z czujnikiem ruchu PIR Maclean MCE385.
Rysunek 3.2: Wymiary czujnika ruchu PIR Maclean MCE385.
Rysunek 3.3: Dołączone akcesoria montażowe (śruby i kołki rozporowe).
4. Koniec produktuview
Maclean MCE385 to czujnik ruchu na podczerwień przeznaczony do montażu na ścianie. Posiada soczewkę detekcyjną z przodu oraz pokrętła do regulacji czasu i czułości na światło na spodzie.

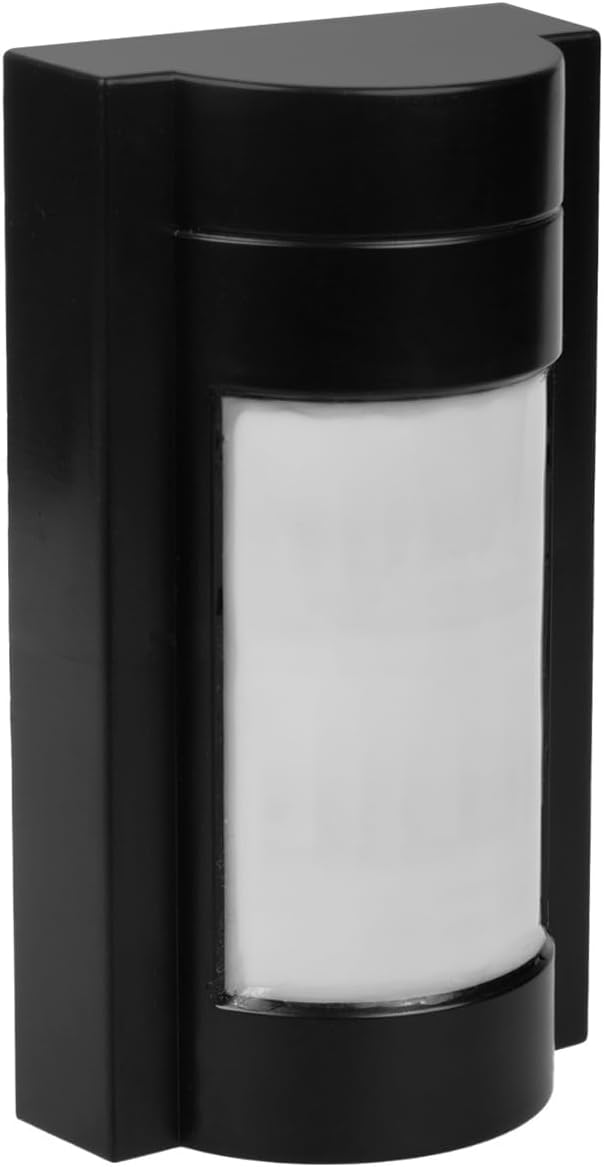

Obraz 4.1: Przód view czujnika ruchu PIR Maclean MCE385.
Obraz 4.2: Tył view czujnika, wskazujący punkty dostępu do okablowania.
Obraz 4.3: Exampczujnik ruchu zamontowany na ścianie zewnętrznej.
5. Konfiguracja i instalacja
Czujnik ruchu Maclean MCE385 jest przeznaczony do montażu na ścianie i wymaga przewodowego podłączenia elektrycznego. Aby zainstalować czujnik, należy wykonać następujące czynności:
- Wybierz lokalizację: Wybierz odpowiednie miejsce na zewnątrz do montażu na ścianie, upewniając się, że obszar detekcji czujnika obejmuje żądaną przestrzeń. Weź pod uwagę kąt detekcji 120 stopni i zasięg do 12 metrów. Unikaj umieszczania czujnika w pobliżu źródeł ciepła lub przedmiotów, które mogą powodować fałszywe alarmy.
- Odłącz zasilanie: Przed rozpoczęciem jakichkolwiek prac elektrycznych należy upewnić się, że główne zasilanie w miejscu instalacji jest wyłączone za pomocą wyłącznika automatycznego.
- Zamontuj czujnik: Użyj dołączonych akcesoriów montażowych, aby bezpiecznie przymocować czujnik do ściany. Zaznacz punkty wiercenia, wywierć otwory, włóż kołki rozporowe i przymocuj czujnik wkrętami.
- Podłącz czujnik: Otwórz komorę okablowania z tyłu czujnika (patrz Rysunek 4.2). Podłącz przewody fazowe, neutralne i obciążenia zgodnie ze schematem okablowania znajdującym się wewnątrz czujnika lub w szczegółowej instrukcji elektrycznej (niezawartej w niniejszej instrukcji ogólnej). Upewnij się, że wszystkie połączenia są solidne i zaizolowane.
- Zamknij i zapieczętuj: Zamknij dokładnie komorę okablowania, upewniając się, że zachowana jest klasa ochrony IP65.
- Przywróć zasilanie: Po zakończeniu instalacji i zabezpieczeniu wszystkich połączeń można przywrócić zasilanie obwodu.
6. Instrukcja obsługi
Czujnik ruchu MCE385 działa automatycznie po zainstalowaniu i skonfigurowaniu. Wykorzystuje technologię pasywnej podczerwieni (PIR) do wykrywania zmian w promieniowaniu podczerwonym wywołanych przez poruszające się obiekty w jego strefie detekcji.
- Po wykryciu ruchu czujnik aktywuje podłączone urządzenie (np. światło) na ustawiony czas.
- Zintegrowany czujnik zmierzchu na podstawie ustawienia LUX określa, czy warunki oświetlenia otoczenia wymagają aktywacji.
- Czujnik zaprojektowano tak, aby ignorował małe zwierzęta o wadze do 20 kg i zapobiegał niepotrzebnym aktywacjom.
7. Dostosowania
Czujnik wyposażony jest w dwa regulowane pokrętła, zazwyczaj umieszczone na spodzie, umożliwiające dostosowanie jego działania:
Obraz 7.1: View spodniej części czujnika z pokrętłami regulacji czasu TIME i LUX.
- Regulacja CZASU: To pokrętło reguluje czas, przez jaki podłączone urządzenie pozostaje aktywne po wykryciu ruchu. Regulowany czas opóźnienia wynosi od około 10 sekund do 15 minut. Obróć pokrętło zgodnie z ruchem wskazówek zegara, aby wydłużyć czas, lub przeciwnie do ruchu wskazówek zegara, aby go skrócić.
- Regulacja LUX: Za pomocą tego pokrętła można ustawić poziom oświetlenia otoczenia, przy którym czujnik stanie się aktywny.
- Aby aktywować urządzenie zarówno w dzień, jak i w nocy (wyższy próg LUX), należy przekręcić pokrętło w stronę symbolu „słońca”.
- Aby aktywować urządzenie, należy przekręcić pokrętło w stronę symbolu „księżyca” wyłącznie w warunkach słabego oświetlenia lub w nocy (niższy próg LUX).
Wyreguluj te pokrętła za pomocą małego śrubokręta lub podobnego narzędzia, ostrożnie obracając je do żądanego ustawienia.
8. Konserwacja
Czujnik ruchu Maclean MCE385 wymaga minimalnej konserwacji, aby zapewnić optymalną wydajność.
- Czyszczenie: Okresowo przecieraj soczewkę czujnika miękką,amp szmatka do usuwania kurzu, brudu lub kolbwebmogące utrudniać wykrywanie. Nie używaj środków czyszczących o właściwościach ściernych ani rozpuszczalników.
- Kontrola: Regularnie sprawdzaj czujnik pod kątem uszkodzeń, luźnych połączeń lub zużycia. Upewnij się, że mocowanie jest stabilne.
- Czynniki środowiskowe: Utrzymuj obszar wykrywania wolny od poruszających się gałęzi, dużych roślin lub innych obiektów, które mogą powodować fałszywe alarmy, szczególnie przy wietrznej pogodzie.
9. Rozwiązywanie Problemów
Jeśli napotkasz problemy z czujnikiem ruchu Maclean MCE385, zapoznaj się z poniższymi typowymi problemami i ich rozwiązaniami:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Czujnik nie wykrywa ruchu. | Brak zasilania; nieprawidłowe okablowanie; zbyt wysokie ustawienie LUX (tylko światło dzienne); zasłonięta soczewka czujnika; czujnik zamontowany zbyt wysoko/nisko. | Sprawdź zasilanie i okablowanie, dostosuj ustawienia LUX, wyczyść soczewkę czujnika, zmień położenie czujnika, aby uzyskać optymalny zasięg. |
| Podłączone urządzenie (np. światło) pozostaje cały czas włączone. | Ciągły ruch w obszarze detekcji; zbyt długi czas ustawienia czasu; błąd okablowania. | Wyczyść obszar detekcji, dostosuj ustawienia czasu TIME, sprawdź połączenia okablowania. |
| Podłączone urządzenie włącza się zbyt często (fałszywe wyzwalacze). | Czujnik jest zbyt czuły; małe zwierzęta (jeśli ważą mniej niż 20 kg, sprawdź umiejscowienie); ruchome obiekty (drzewa, zasłony); źródła ciepła. | Dostosuj kąt/położenie czujnika; upewnij się, że funkcja odporności na zwierzęta nie jest ograniczona przez wysokość montażu; usuń przeszkody; unikaj kierowania czujnika na źródła ciepła. |
| Podłączone urządzenie nie włącza się w nocy. | Ustawienie LUX jest zbyt niskie (tylko światło dzienne). | Aby pracować w nocy, należy ustawić ustawienie LUX w kierunku symbolu „księżyca”. |
10. Specyfikacje
| Funkcja | Specyfikacja |
|---|---|
| Marka | Maclean |
| Numer modelu | MCE385 B |
| Wymiary produktu | Wymiary 17 x 8 x 6 cm |
| Waga | 208 gramów |
| Kolor | Czarny (Schwarz) |
| Źródło zasilania | Przewodowa sieć elektryczna (220-240 V/AC) |
| Maksymalne obciążenie | 1200 W |
| Typ montażu | Montaż ścienny |
| Zasięg wykrywania | Do 12 metrów |
| Kąt wykrywania | 120 stopnia |
| Regulowany czas opóźnienia | Od 10 sekund do 15 minut |
| Czujnik zmierzchu | Możliwość dostosowania do pracy w dzień i w nocy |
| Odporność zwierząt | Ignoruje małe zwierzęta do 20 kg |
| Stopień ochrony IP | IP65 |
| Wymagane baterie | NIE |
| Kompatybilne urządzenia | Systemy automatyki domowej i bezpieczeństwa, sterowniki oświetlenia |
| Zalecane zastosowania | Bezpieczeństwo zewnętrzne i automatyzacja, oszczędzanie energii |
| Temperatura pracy | Do 40°C |
11. Gwarancja i wsparcie
Informacje dotyczące gwarancji i obsługi klienta dla czujnika ruchu PIR Maclean MCE385 nie były dostępne w dostarczonych danych produktu. Aby uzyskać szczegółowe informacje o gwarancji lub pomoc techniczną, zapoznaj się z opakowaniem produktu lub skontaktuj się bezpośrednio z działem obsługi klienta Maclean za pośrednictwem oficjalnej strony internetowej. webwitrynę lub sprzedawcę, u którego zakupiono produkt.
