1. Wprowadzenie
This manual provides comprehensive instructions for the safe and efficient operation, maintenance, and troubleshooting of your SKY TOPPOWER PS6005H Variable DC Bench Power Supply. This device is designed for precise voltage and current regulation, suitable for a wide range of applications including laboratory experiments, production line testing, automotive repair, scientific research, educational purposes, and DIY projects.
2. Instrukcje bezpieczeństwa
To ensure safe operation and prevent damage to the unit or connected devices, please observe the following safety precautions:
- Always connect the power supply to a grounded electrical outlet. The ground terminal provides essential security protection.
- Nie używaj urządzenia w mokrym lub damp warunki.
- Ensure proper ventilation to prevent overheating. The built-in cooling fan requires unobstructed airflow.
- Sprawdź objętość wejściowątage matches the power supply's requirements (AC 110V ±10%, 60Hz).
- Before connecting or disconnecting any load, ensure the power supply is turned off or the output is disabled.
- Avoid short-circuiting the output terminals for extended periods, although the unit includes short-circuit protection.
- Be aware of the anti-reverse connection protection feature, which helps prevent damage from incorrect polarity.
- Nie próbuj otwierać ani modyfikować zasilacza. Wszelkie prace serwisowe powierzaj wykwalifikowanemu personelowi.
3. Koniec produktuview
The SKY TOPPOWER PS6005H is a professional variable DC power supply featuring a 4-digit LED display for precise voltage and current readings. It offers adjustable output from 0-60V and 0-5A, with both coarse and fine adjustment knobs for accurate control.
Figure 3.1: Front Panel Function Description
- Tomtage Wyświetlacz wyjściowy: Pokazuje aktualną objętość wyjściowątage.
- Wyświetlacz prądu wyjściowego: Shows the current output ampwymazać
- Current Output Fine/Coarse: Knobs for precise and broad current adjustment.
- Tomtage Output Fine/Coarse: Knobs for precise and broad voltage regulacja.
- Constant Current Indicator (CC): LED illuminates when the unit is operating in constant current mode.
- Stała objętośćtage Indicator (CV): LED illuminates when the unit is operating in constant voltagTryb e.
- Przycisk zasilania: Włącza/wyłącza urządzenie.
- Wyjście dodatnie (+): Czerwony zacisk do dodatniego podłączenia wyjściowego.
- Wynik ujemny (-): Czarny zacisk do podłączenia ujemnego wyjścia.
- Zacisk uziemienia (GND): Yellow terminal for safety ground connection.
Rysunek 3.2: Cechy tylnego panelu
- Inteligentny wentylator chłodzący: Activates automatically when the internal temperature rises to maintain stable operation and prolong product life.
- Wejście zasilania prądem zmiennym: Connects the power supply to the main electrical outlet.
- Skrzynka bezpieczników: Zawiera bezpiecznik ochronny urządzenia.
4. Konfiguracja i początkowe działanie
- Rozpakowywanie: Ostrożnie wyjmij zasilacz i wszystkie akcesoria z opakowania. Sprawdź, czy nie mają śladów uszkodzeń.
- Umieszczenie: Place the unit on a stable, level surface with adequate ventilation around the cooling fan. Avoid placing it near heat sources or in direct sunlight.
- Podłączenie zasilania: Connect the provided power cord to the AC power input on the rear panel and then to a grounded AC 110V, 60Hz electrical outlet.
- Pierwsze włączenie: Turn the power switch to the "ON" position. The display should illuminate, showing voltage i aktualne odczyty.
- Setting Output Parameters (No Load):
- Upewnij się, że do zacisków wyjściowych nie jest podłączone żadne obciążenie.
- Dostosuj Tomtage Grube I Tomtage Dobrze knobs to set the desired output voltage.
- Dostosuj Bieżąca zgrubna I Obecna grzywna knobs to set the desired current limit. This sets the maximum current the power supply will deliver.
5. Tryby pracy i zastosowania
The PS6005H operates in two primary modes: Constant Voltage (CV) and Constant Current (CC). The unit automatically switches between these modes based on the load conditions.
- Stała objętośćtage (CV) Tryb: When the load current is less than the preset current limit, the power supply maintains the set output voltage. The CV indicator will be lit.
- Tryb stałego prądu (CC): If the load current attempts to exceed the preset current limit, the power supply automatically switches to CC mode, maintaining the set current while the output voltage drops. The CC indicator will be lit.

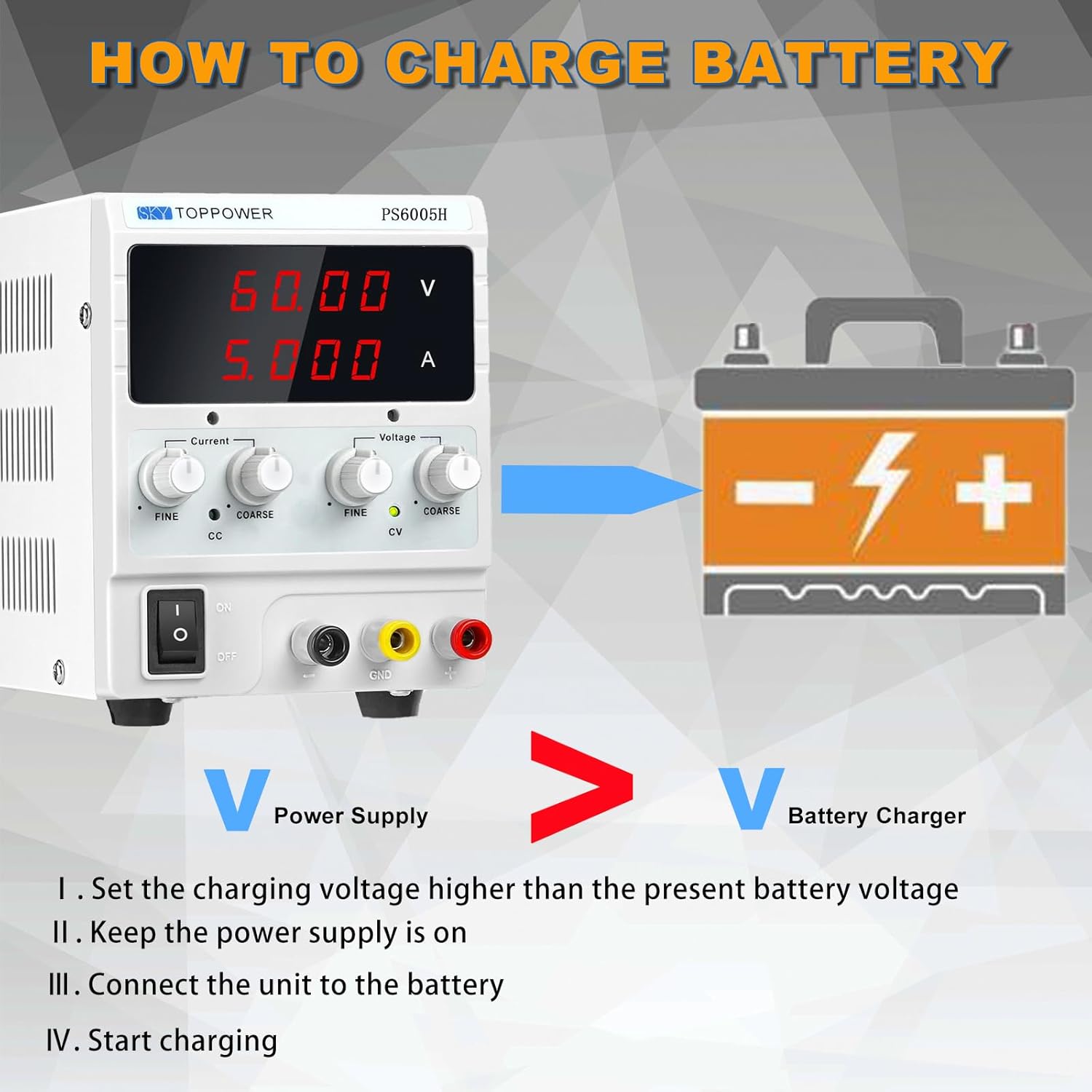

5.1. Ładowanie baterii
Figure 5.1: Battery Charging Procedure
- Ustaw głośność ładowaniatage higher than the present battery voltage.
- Keep the power supply ON.
- Connect the unit to the battery, ensuring correct polarity.
- Start charging. Monitor the voltagi aktualne.

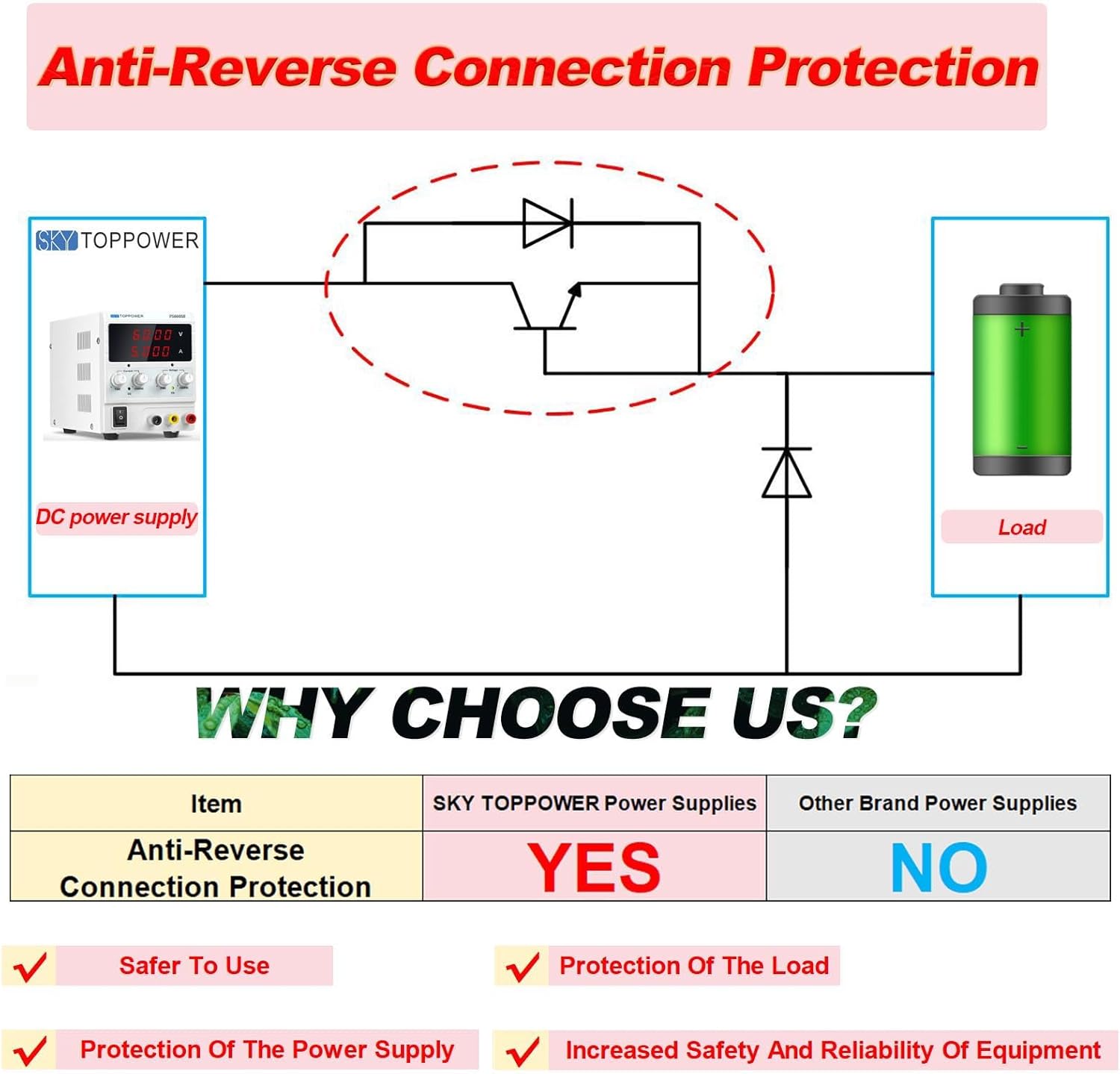

The power supply features anti-reverse connection protection to safeguard against damage from incorrect battery polarity. This enhances safety for both the device and the battery.
Figure 5.2: Anti-Reverse Connection Protection
5.2. General Applications
The PS6005H is versatile and can be used in various settings:
Rysunek 5.3: Szerokie scenariusze zastosowań
- Laboratorium: Powering experimental circuits and components.
- Production Line: Testing electronic devices during manufacturing.
- Naprawa samochodów: Diagnosing and powering automotive electronic systems.
- Badania naukowe: Providing stable power for research setups.
- School/Education: Ideal for teaching electronics and practical experiments.
- Projekty DIY: A reliable power source for hobbyists and makers.
Figure 5.4: Typical Application Scenario with Test Equipment
6. High Precision Display and Control
The PS6005H features a backlit 4-digit LED display, providing clear and accurate readings of voltage (0.01V resolution) and current (0.001A resolution). The coarse and fine adjustment knobs allow for precise control over the output parameters.
Figure 6.1: High Precision 4-Digit Display Accuracy
7. Konserwacja
- Czyszczenie: Przed czyszczeniem odłącz zasilanie od gniazdka sieciowego. Do czyszczenia zewnętrznej części urządzenia użyj miękkiej, suchej ściereczki. Nie używaj środków czyszczących o właściwościach ściernych ani rozpuszczalników.
- Wentylacja: Regularnie sprawdzaj, czy wentylator chłodzący i otwory wentylacyjne nie są zatkane kurzem ani innymi przeszkodami.
- Składowanie: Jeśli urządzenie nie będzie używane przez dłuższy czas, należy je przechowywać w suchym i wolnym od kurzu miejscu.
8. Rozwiązywanie Problemów
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak zasilania/wyłączenie wyświetlacza | Power cord not connected, power switch off, blown fuse. | Check power cord connection, ensure switch is ON. Inspect and replace fuse if necessary (refer to fuse box on rear panel). |
| Brak objętości wyjściowejtage/aktualne | Zaciski wyjściowe nie są podłączone, voltage/current knobs set to zero, unit in CC mode with low load. | Verify connections. Adjust voltage and current knobs to desired levels. Check if the CC indicator is lit; if so, the load might be drawing less current than the set limit. |
| Objętość wyjściowatage znacznie spada pod obciążeniem | Unit operating in Constant Current (CC) mode, current limit set too low. | Increase the current limit using the Current Coarse/Fine knobs. Ensure the current limit is higher than the load's requirement for Constant Voltage operacja. |
| Przegrzanie | Zablokowana wentylacja, nadmierne obciążenie. | Ensure adequate airflow around the unit. Reduce the load or operating time. The smart cooling fan should activate. |
9. Specyfikacje
- Model: PS6005H
- Objętość wyjściatage: 0-60 V (regulowane)
- Prąd wyjściowy: 0-5A (regulowane)
- Wyświetlacz: 4-cyfrowa dioda LED (objętośćtage: 0.01V accuracy, Current: 0.001A accuracy)
- Wejście Voltage: AC 110V ±10%, 60Hz
- Maksymalna moc: 300 watów
- Tworzywo: Obudowa metalowa
- Wymiary (dł. x szer. x wys.): 8.70 x 4.09 x 5.43 cala (22.1 x 10.4 x 13.8 cm)
- Waga: Mniej niż 1.5 kg (3.3 funta)
- Funkcje ochronne: Leakage protection, Thermal protection, Voltage overload, Current limit, Short circuit protection, Anti-reverse connection protection.
- Chłodzenie: Built-in smart cooling fan.

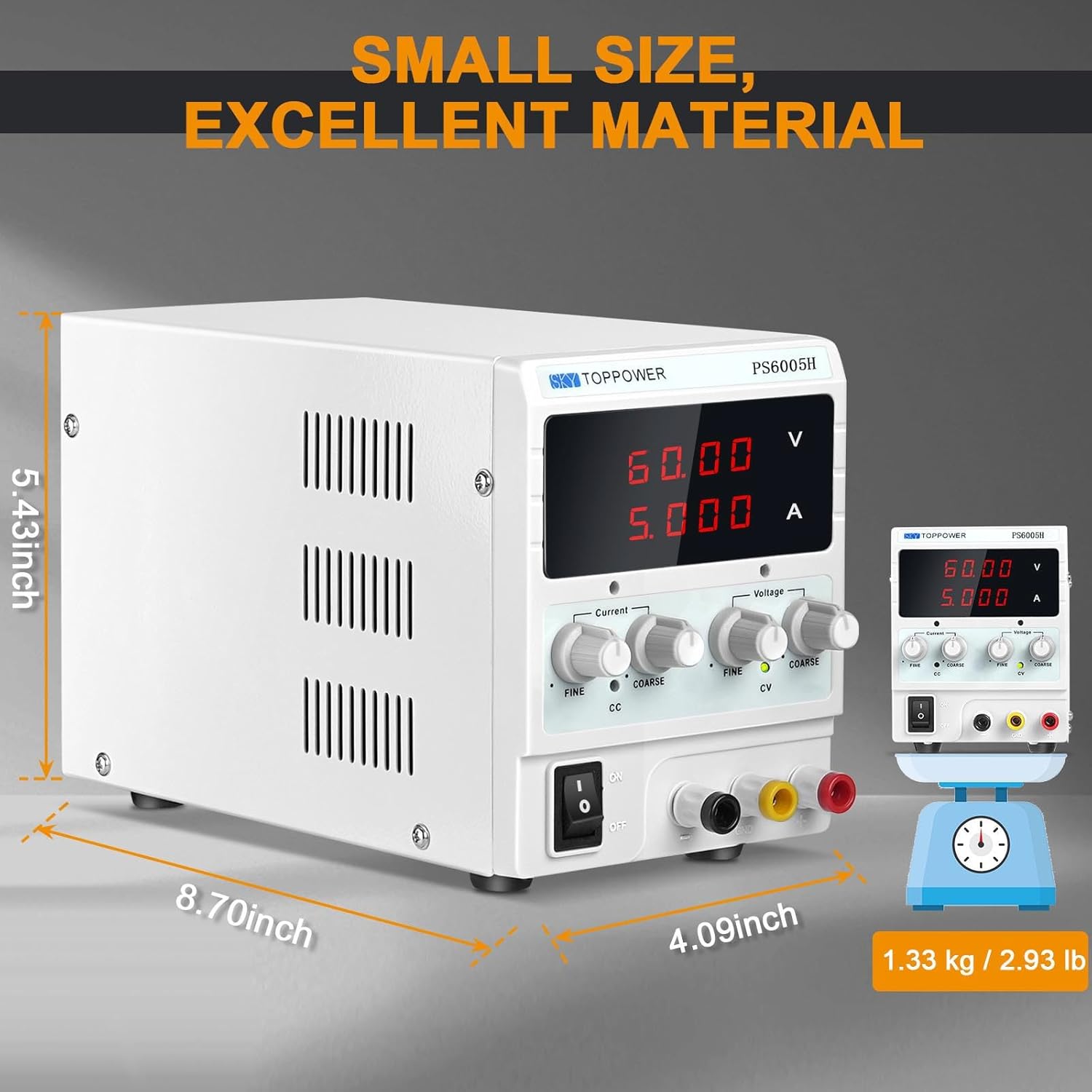

Rysunek 9.1: Kompaktowa i lekka konstrukcja
10. Co znajduje się w pudełku
Rysunek 10.1: Zawartość opakowania produktu
- 1 x SKY TOPPOWER DC Variable Power Supply (PS6005H)
- 1 x Przewód zasilający
- 1 set x Alligator Clip Test Leads
- 1 x Instrukcja obsługi (ten dokument)
11. Oficjalne filmy o produktach
11.1. Four Interesting Experiments with Power Supplies
This video demonstrates four practical experiments using a SKY TOPPOWER DC power supply, including battery charging, electrolysis, powering an LED strip, and operating a small DIY electric motor fan. Note: The video shows a PS3010H model, but the principles of operation are similar to the PS6005H.
11.2. SKY TOPPOWER DC Bench Power Supply Overview i testowanie
Ten film zapewnia ponadview of a SKY TOPPOWER DC bench power supply, demonstrating its accuracy in voltage and current testing, intelligent anti-burn test feature, and applications like charging lithium batteries and powering circuit boards. Note: The video shows a PS3010H model, but the features and testing methods are applicable to the PS6005H.
12. Gwarancja i wsparcie techniczne
SKY TOPPOWER provides professional technical support with over 20 years of engineering experience. If you have any questions or require assistance with your DC power supply, please feel free to contact us. Refer to your purchase documentation for specific warranty details.
