Instrukcja obsługi systemu multimedialnego radia samochodowego TEYES CC3 2K

1. Wprowadzenie i koniecview

TEYES CC3 2K to zaawansowany samochodowy system multimedialny, zaprojektowany z myślą o ulepszeniu wrażeń z jazdy dzięki najnowocześniejszej technologii. Ten radioodtwarzacz integruje nawigację, odtwarzanie dźwięku i wideo oraz funkcje inteligentnej łączności, a wszystko to działa w oparciu o system Android 10. Został zaprojektowany specjalnie z myślą o bezproblemowej integracji z modelami Volkswagen Jetta 7 z lat 2018-2022, zapewniając nowoczesny i intuicyjny interfejs na desce rozdzielczej pojazdu.

Do najważniejszych cech należą wyświetlacz 2K w obudowie o wysokiej rozdzielczości, solidny 8-rdzeniowy procesor, ampPamięć RAM (6 GB, 128 GB ROM) i kompleksowe możliwości przetwarzania dźwięku dzięki dwóm procesorom DSP. Niniejsza instrukcja zawiera podstawowe informacje dotyczące instalacji, obsługi, konserwacji i rozwiązywania problemów, aby zapewnić optymalną wydajność systemu TEYES CC3 2K.

Obraz 1.1: Jednostka główna TEYES CC3 2K, pokazanaasindzięki dużemu wyświetlaczowi i interfejsowi użytkownika.

2. Zawartość opakowania

Przed przystąpieniem do instalacji prosimy o sprawdzenie, czy w opakowaniu znajdują się wszystkie wymienione poniżej elementy. W przypadku braku lub uszkodzenia któregokolwiek z nich prosimy o kontakt z obsługą klienta TEYES.

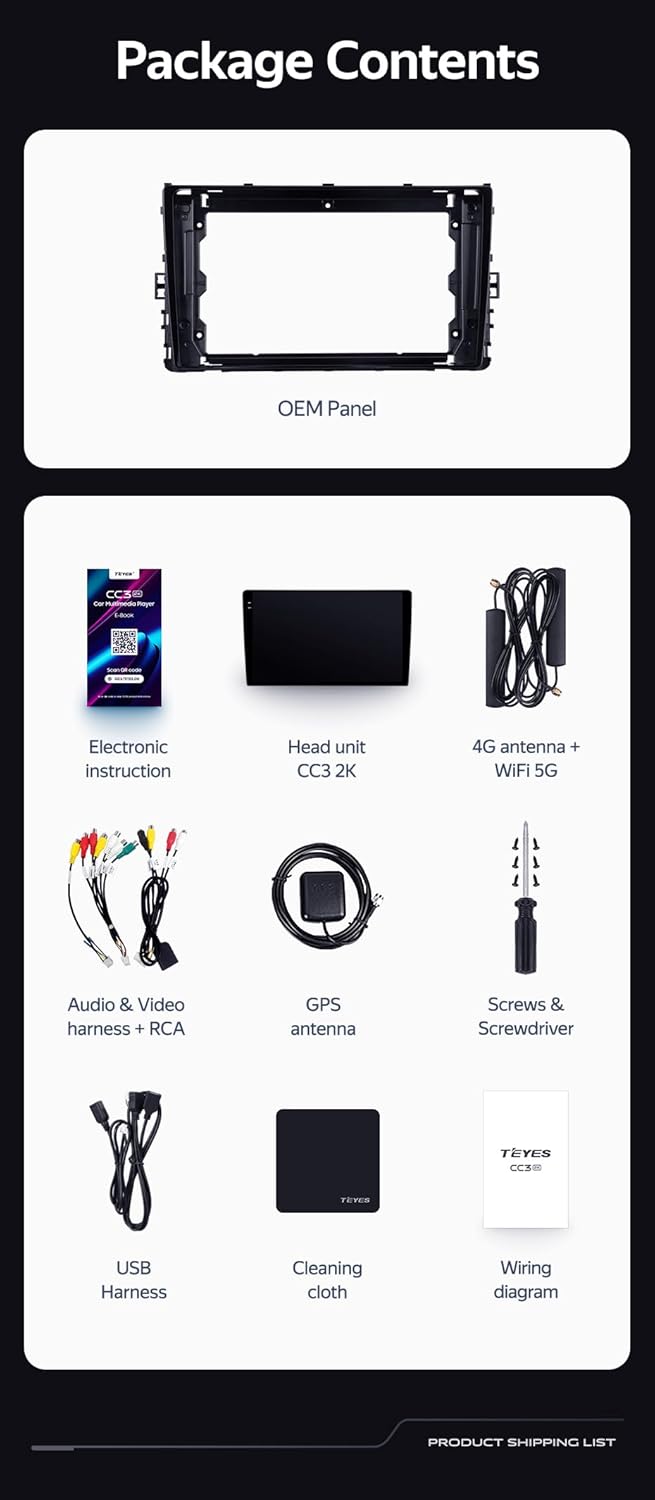

Rysunek 2.1: Wizualna reprezentacja zawartości opakowania TEYES CC3 2K.

• 1 x jednostka główna TEYES CC3 2K
• 1 x Panel OEM (ramka do Volkswagen Jetta 7)
• 1 x kabel zasilający
• 1 x kabel USB (wiele portów)
• 1 x antena GPS
• Kabel 1 x AUX
• 1 x antena WiFi 4G
• 1 x tylna kamera AHD 1080p
• 1 x wiązka audio i wideo + RCA
• 1 x zestaw śrub i śrubokrętów
• 1 x ściereczka czyszcząca
• 1 x Schemat okablowania
• 1 x E-book (instrukcja obsługi w wersji cyfrowej)

3. Konfiguracja i instalacja

Instalacja systemu TEYES CC3 2K wymaga starannej dbałości o szczegóły i prawidłowego podłączenia elektrycznego. Zdecydowanie zaleca się, aby montaż wykonał wykwalifikowany specjalista, aby zapewnić prawidłowe okablowanie i uniknąć uszkodzenia pojazdu lub jednostki głównej.

3.1 Kontrola przed instalacją

• Przed rozpoczęciem jakichkolwiek prac elektrycznych należy upewnić się, że zapłon pojazdu jest wyłączony, a akumulator odłączony.
• Sprawdź, czy cała zawartość paczki jest obecna i nieuszkodzona.
• Review dokładnie zapoznaj się z załączonym schematem okablowania.

3.2 Kroki instalacji (przewodnik ogólny)

1. Ostrożnie zdejmij oryginalne radio samochodowe i listwę wykończeniową deski rozdzielczej. Szczegółowe instrukcje dotyczące demontażu listwy wykończeniowej znajdziesz w instrukcji serwisowej swojego pojazdu.
2. Zamontuj dostarczony panel OEM (ramkę) w otworze deski rozdzielczej. Zapewni to idealne dopasowanie do jednostki głównej TEYES CC3 2K.
3. Podłącz kabel zasilający, kable USB, antenę GPS, antenę 4G WiFi, kabel AUX i kabel tylnej kamery AHD do odpowiednich portów w urządzeniu głównym TEYES CC3 2K. Upewnij się, że wszystkie połączenia są solidne.
4. Podłącz wiązkę przewodów pojazdu do dostarczonego kabla zasilającego i innych wiązek. Dopasuj kolory i konfigurację pinów zgodnie ze schematem okablowania.
5. Ostrożnie wsuń jednostkę główną TEYES CC3 2K w zainstalowany panel OEM, aż do zatrzaśnięcia.
6. Przed ponownym montażem wykończenia deski rozdzielczej należy ponownie podłączyć akumulator pojazdu i przetestować system.
7. Zamontuj ponownie wszystkie elementy wykończeniowe deski rozdzielczej.

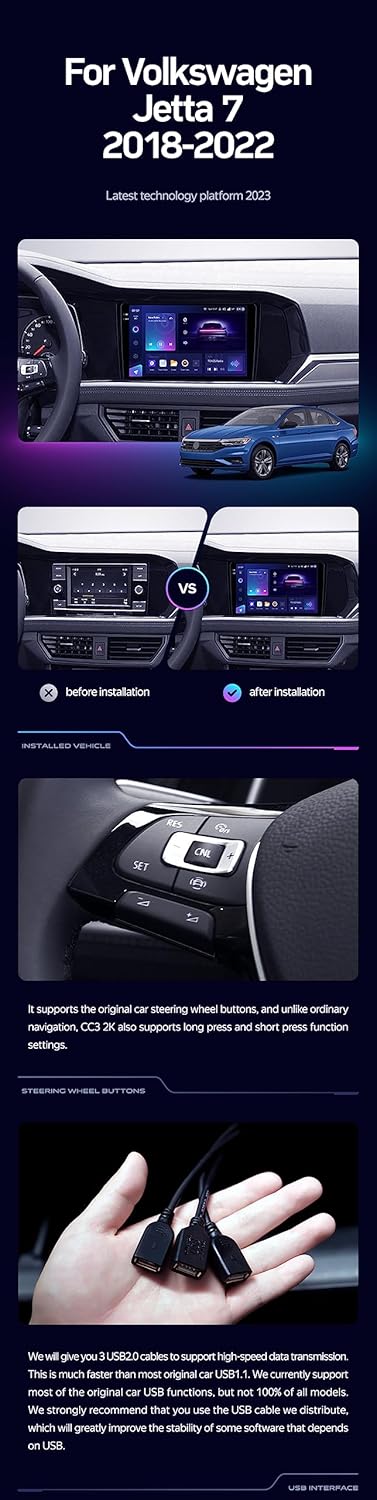

Rysunek 3.1: Porównanie wizualne prezentujące zintegrowany wygląd TEYES CC3 2K po montażu.

3.3 Połączenia antenowe i USB

• Antena GPS: Umieść antenę GPS w miejscu z wolnym dostępem do światła. view nieba, zazwyczaj na desce rozdzielczej lub pod przednią szybą, z dala od metalowych przeszkód.
• Antena WiFi 4G: Aby zapewnić optymalną wydajność sieci, upewnij się, że antena 4G WiFi jest prawidłowo podłączona.
• Kable USB: System posiada wiele wyjść USB do przesyłania danych i podłączania urządzeń zewnętrznych. Poprowadź te kable w łatwo dostępnym miejscu, takim jak schowek lub konsola środkowa.

Ilustracja 3.2: Dołączone kable USB oferują wiele portów do podłączania urządzeń zewnętrznych i przesyłania danych.

4. Instrukcja obsługi

Urządzenie TEYES CC3 2K działa w oparciu o platformę Android, oferując intuicyjną i znaną obsługę podobną do tej w tablecie lub smartfonie.

4.1 Włączanie/wyłączanie i podstawowa nawigacja

• Włączanie: Urządzenie zazwyczaj włącza się automatycznie po przekręceniu zapłonu pojazdu.
• Wyłączone: Urządzenie wyłączy się automatycznie po wyłączeniu zapłonu pojazdu. Długie naciśnięcie przycisku zasilania (jeśli jest dostępny) może zainicjować ręczne wyłączenie lub ponowne uruchomienie.
• Interfejs ekranu dotykowego: Poruszaj się po menu i aplikacjach, dotykając, przesuwając i szczypając ekran dotykowy 2K.

4.2 Odtwarzanie multimediów

• Audio: Dostęp do muzyki filez pamięci wewnętrznej, dysków USB lub serwisów streamingowych. System obsługuje różne formaty audio.
• Wideo: Odtwórz wideo filez pamięci wewnętrznej lub dysków USB. Wyświetlacz 2K zapewnia wysoką jakość viewzdobywania doświadczenia.
• Radio: Skorzystaj z wbudowanego tunera radiowego do odbioru stacji FM/AM. System obsługuje RDS (Radio Data System) dla lepszego wyświetlania informacji.

Ilustracja 4.1: System oferuje doskonałą jakość odbioru lokalnego radia i możliwość dostosowania stylów kolorów interfejsu.

4.3 Nawigacja i GPS

TEYES CC3 2K jest wyposażony w zintegrowany GPS i obsługuje różne aplikacje nawigacyjne. Jest wstępnie skonfigurowany do obsługi map Ameryki Północnej.

• Funkcjonalność GPS: Upewnij się, że antena GPS jest prawidłowo zainstalowana, aby umożliwić dokładne pozycjonowanie.
• Zastosowania map: Użyj preinstalowanych aplikacji nawigacyjnych lub pobierz preferowane aplikacje nawigacyjne ze sklepu Google Play (wymagane jest połączenie z Internetem).

4.4 Łączność

• Bluetooth: Sparuj swój smartfon przez Bluetooth (moduł Qualcomm QCC3031QFN), aby korzystać z funkcji rozmów w trybie głośnomówiącym i strumieniowego przesyłania dźwięku. Przejdź do ustawień Bluetooth, aby wyszukać urządzenia i nawiązać połączenie.
• Wi-Fi/Hotspot: Połącz się z dostępnymi sieciami Wi-Fi lub skorzystaj z hotspotu w smartfonie, aby uzyskać dostęp do funkcji online, pobierać aplikacje i strumieniować treści. System obsługuje łączność internetową 4G.

4.5 Zaawansowane funkcje audio

TEYES CC3 2K wyposażony jest w dwa procesory DSP (ADAU1701 + ROHM32107) zapewniające doskonałe przetwarzanie dźwięku.

• Korektor 27-segmentowy: Dostrój dźwięk za pomocą wszechstronnego 27-segmentowego korektora, dostosowując go do swoich preferencji i akustyki pojazdu.
• Wyjście audio cyfrowe optyczne i koncentryczne: Dla audiofilów wyjścia te zapewniają wysokiej jakości cyfrowe sygnały audio do urządzeń zewnętrznych ampprocesory dźwięku.
• Filtrowanie dźwięku: Wykorzystaj wbudowane opcje filtrowania dźwięku, aby zoptymalizować jakość i czystość dźwięku.

Ilustracja 4.2: System wyposażono w zaawansowany procesor DSP i 27-segmentowy korektor dźwięku, co umożliwia precyzyjną kontrolę dźwięku.

Ilustracja 4.3: Dostępne są opcje cyfrowego wyjścia audio i filtrowania dźwięku, umożliwiające lepszą personalizację dźwięku.

4.6 Tył View Kamera i nagrywanie

System obsługuje czas rzeczywisty viewdzięki dołączonej tylnej kamerze AHD 1080p i możliwości nagrywania wideo.

• Automatyczny wyświetlacz: Tył view Obraz z kamery będzie automatycznie wyświetlany na ekranie po włączeniu biegu wstecznego.
• Nagrywanie wideo: System może nagrywać obraz z tylnej kamery, co jest przydatną funkcją przy parkowaniu i rejestrowaniu zdarzeń.

Rysunek 4.4: System obsługuje podgląd z tyłu w czasie rzeczywistym view wyświetlanie i nagrywanie wideo.

4.7 Sterowanie z kierownicy

System TEYES CC3 2K można zintegrować z istniejącymi elementami sterowania na kierownicy pojazdu, co pozwala na zarządzanie dźwiękiem, połączeniami i innymi funkcjami bez odrywania rąk od kierownicy.

• Konfiguracja: Uzyskaj dostęp do ustawień systemu, aby skonfigurować przyciski na kierownicy i przypisać je do wybranych funkcji.

Ilustracja 4.5: Urządzenie TEYES CC3 2K jest kompatybilne ze sterowaniem na kierownicy pojazdu, co zapewnia wygodną obsługę.

4.8 Tryb podzielonego ekranu

Skorzystaj z funkcji podzielonego ekranu, aby uruchomić dwie aplikacje jednocześnie, np. nawigację po jednej stronie i odtwarzanie muzyki po drugiej.

Ilustracja 4.6: Tryb podzielonego ekranu umożliwia jednoczesne korzystanie z dwóch aplikacji.

5. Konserwacja

Właściwa konserwacja gwarantuje długowieczność i optymalną wydajność systemu TEYES CC3 2K.

• Czyszczenie ekranu: Delikatnie przetrzyj ekran dotykowy dołączoną ściereczką czyszczącą lub miękką, niepozostawiającą włókien ściereczką. Unikaj szorstkich środków czyszczących i rozpuszczalników, które mogłyby uszkodzić wyświetlacz.
• Aktualizacje oprogramowania: Okresowo sprawdzaj dostępność aktualizacji oprogramowania systemowego w menu ustawień urządzenia. Aktualizacje mogą zapewnić nowe funkcje, poprawić wydajność i naprawić błędy. Do pobierania aktualizacji wymagane jest połączenie z internetem.
• Warunki środowiskowe: Unikaj wystawiania urządzenia na działanie ekstremalnych temperatur, długotrwałego bezpośredniego światła słonecznego i nadmiernej wilgoci.

6. Rozwiązywanie Problemów

W przypadku problemów z systemem TEYES CC3 2K zapoznaj się z poniższymi, typowymi procedurami rozwiązywania problemów. Jeśli problem będzie się powtarzał, skontaktuj się z obsługą klienta TEYES.

7. Specyfikacje

Szczegółowe dane techniczne samochodowego systemu multimedialnego TEYES CC3 2K.

Ilustracja 7.1: Przybliżone wymiary jednostki głównej TEYES CC3 2K.

8. Gwarancja i wsparcie

TEYES gwarantuje jakość swoich produktów.

• Gwarancja: System TEYES CC3 2K jest objęty roczną gwarancją producenta od daty zakupu. Gwarancja obejmuje wady materiałowe i wykonawcze powstałe w wyniku normalnego użytkowania. Nie obejmuje ona uszkodzeń spowodowanych nieprawidłową instalacją, wypadkami, niewłaściwym użytkowaniem, nieautoryzowanymi naprawami lub modyfikacjami.
• Obsługa klienta: W celu uzyskania pomocy technicznej, rozwiązania problemów wykraczających poza zakres niniejszej instrukcji lub zgłoszenia roszczeń gwarancyjnych prosimy o bezpośredni kontakt z działem obsługi klienta TEYES. Dane kontaktowe znajdują się na opakowaniu produktu lub na oficjalnej stronie TEYES. webstrona.
