1. Koniec produktuview
The Infinity Kappa Series speakers are engineered to deliver high-fidelity car audio. The Kappa 603CF is a 6-1/2 inch (165mm) two-way component speaker system designed for a wide range of vehicles. It features Plus One™ fiberglass woofers for robust bass output and high-resolution 3/4 inch edge-driven textile dome tweeters for clear highs up to 40kHz. This system provides a balanced and dynamic audio experience for your vehicle.

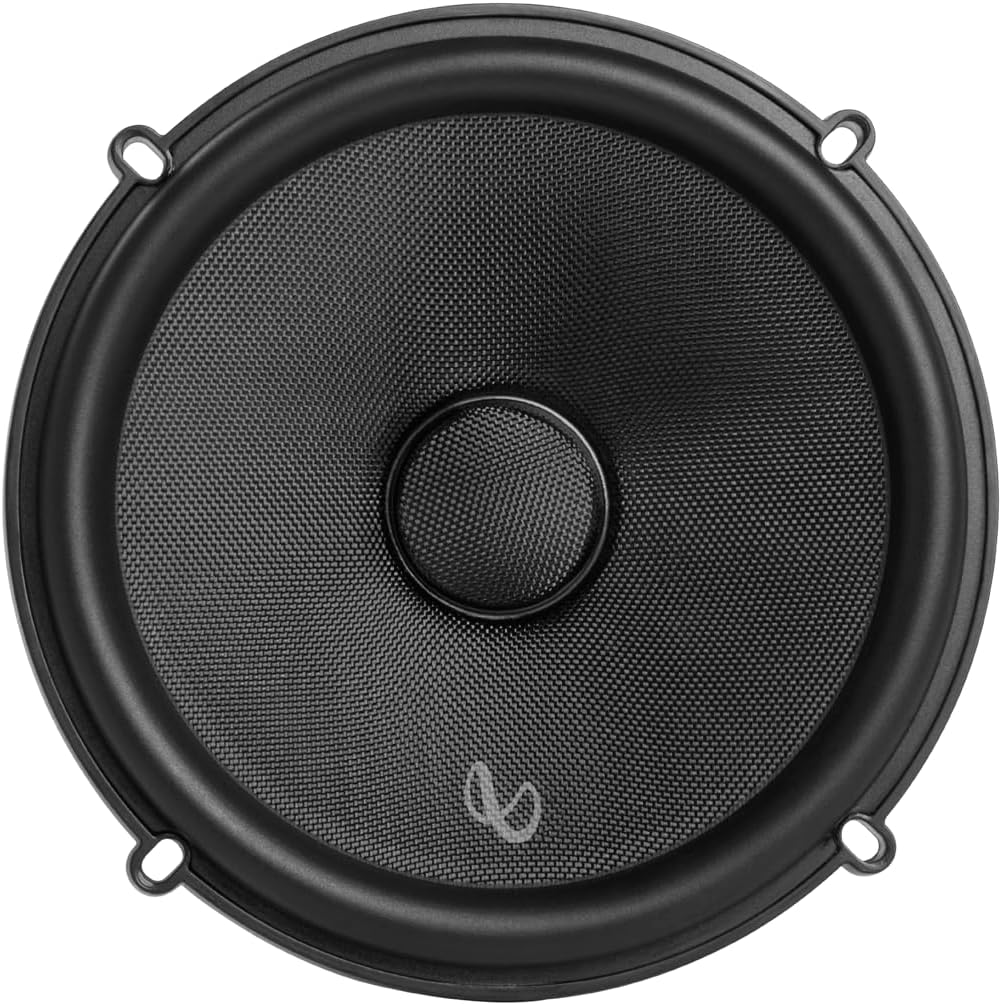

Figure 1.1: Infinity Kappa 603CF 6-1/2 inch Woofer
2. Główne cechy
- Głośniki wysokotonowe z kopułką jedwabną Edge-Driven: Equipped with oversized voice coils, these tweeters provide smooth high-frequency reproduction with excellent thermal power handling and 40kHz high-resolution audio capability.
- Plus One™ Glass Fiber Woofer Cones: Lighter and stiffer than conventional cones, these woofers offer increased cone area for enhanced low-frequency output and higher efficiency.
- Adjustable Tweeter Output Level: A push-button on the angled tweeter allows for 0dB or -3dB output level control, enabling optimization of system linearity based on the installation location.
- Rotatable Tweeters: For coaxial models (and applicable component tweeters), the tweeters can be rotated 270° after installation, providing imaging options and the ability to elevate the soundstage.
- Compact Crossover Networks: The 2-way component system crossovers are compact and feature 2-way and 3-way selections, allowing for future upgrades with an optional 2" or 3" midrange speaker.
Figure 2.1: Infinity Kappa Tweeter

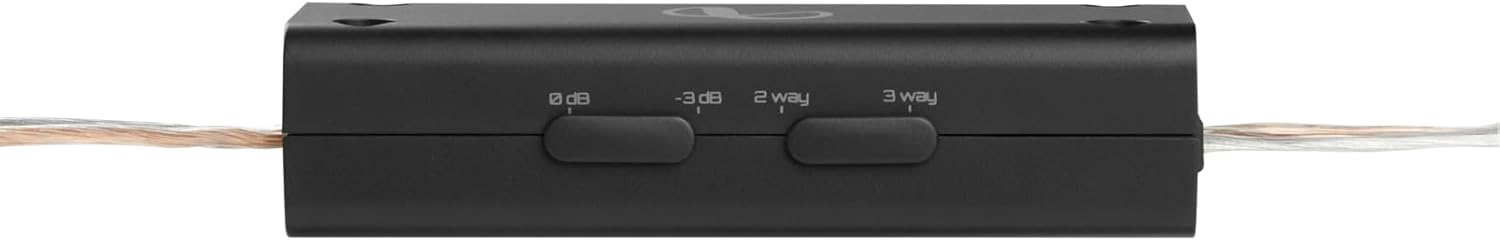

Figure 2.2: Infinity Kappa Crossover Network with 0dB/-3dB and 2-way/3-way switches
3. Zawartość opakowania
Przed rozpoczęciem instalacji sprawdź, czy w opakowaniu znajdują się wszystkie komponenty:
- Two (2) 6-1/2 inch (165mm) Woofers
- Dwa (2) głośniki wysokotonowe
- Two (2) Crossover Networks
- Two (2) Woofer Grilles (if applicable)
- Mounting Hardware (screws, clips, gaskets)
- Instrukcja obsługi (ten dokument)
4. Instalacja i konfiguracja
Proper installation is crucial for optimal performance. If you are not experienced with car audio installations, it is recommended to seek professional assistance.
4.1 Środki ostrożności
- Przed rozpoczęciem jakichkolwiek prac elektrycznych należy odłączyć ujemny zacisk akumulatora pojazdu.
- Aby zapobiec zwarciom, należy zadbać o odpowiednią izolację wszystkich przewodów.
- Mount speakers securely to avoid vibration and potential damage.
- Avoid drilling into fuel lines, brake lines, or electrical wiring.
4.2 Mounting the Woofers
The 6-1/2 inch woofers are designed for flush mounting in standard speaker locations. Ensure adequate depth and clearance before drilling.
- Ostrożnie zdejmij istniejące głośniki lub panele wykończeniowe z wybranego miejsca montażu.
- Use the provided template (if included) to mark screw holes.
- Wywierć otwory pilotażowe pod śruby montażowe.
- Connect the woofer wires to the crossover network.
- Secure the woofer using the supplied screws.
Figure 4.1: Infinity Kappa 603CF Woofer ready for mounting
4.3 Mounting the Tweeters
The tweeters can be flush-mounted or surface-mounted depending on your vehicle and desired soundstage. Refer to the specific mounting hardware instructions for detailed steps.
- Choose an optimal location for the tweeters, ideally at ear level.
- Connect the tweeter wires to the crossover network.
- Secure the tweeter using the appropriate mounting method.
Figure 4.2: Back of Infinity Kappa Tweeter showing wiring connections
4.4 Crossover Network Connection
The crossover network separates the audio signal into appropriate frequency ranges for the woofer and tweeter. Connect the input from your amplifier/head unit to the crossover, then connect the woofer and tweeter outputs from the crossover to their respective speakers.
- Połącz amplifier output to the 'INPUT' terminals on the crossover.
- Podłącz głośnik niskotonowy do zacisków „WOOFER” w zwrotnicy.
- Podłącz głośnik wysokotonowy do zacisków „TWEETER” w zwrotnicy.
- Należy zwrócić uwagę na prawidłową biegunowość (+ do + i - do -) wszystkich połączeń.

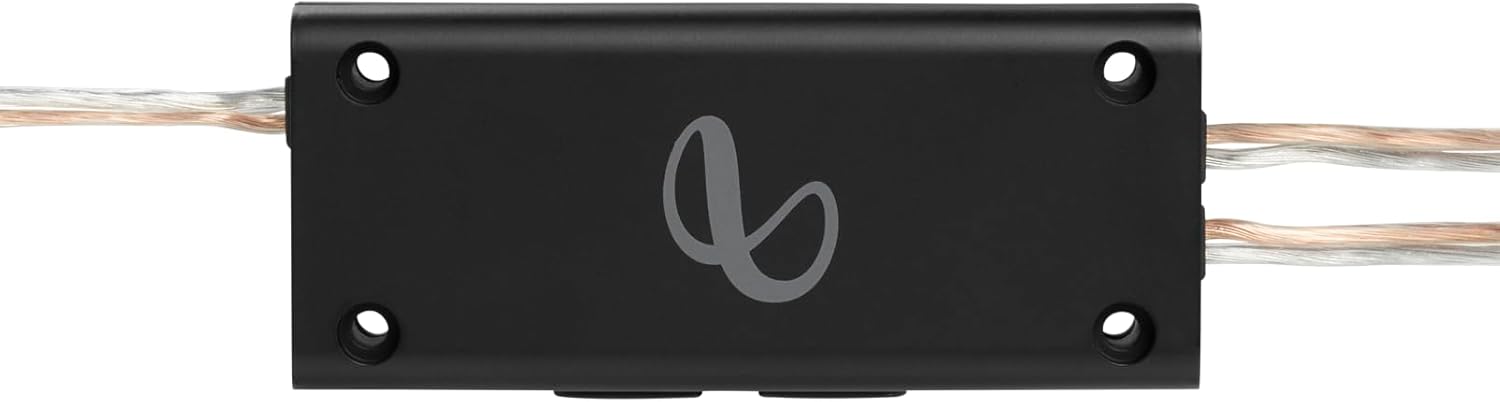

Figure 4.3: Infinity Kappa Crossover Network
4.5 Ustawienia zwrotnicy
The crossover network includes switches to adjust the tweeter output level and configure for 2-way or 3-way systems.
- Tweeter Level (0dB / -3dB): Adjust this switch to match the tweeter output with the woofer and your vehicle's acoustics. Start with 0dB and adjust to -3dB if the highs are too prominent.
- System Configuration (2-way / 3-way): Set this switch to '2-way' for the standard component system. If you integrate an optional midrange speaker, switch to '3-way' and connect the midrange to the dedicated terminals (if available on your specific crossover model).
5. Działanie
Once installed, the Kappa 603CF system operates in conjunction with your car's head unit and amplifier. Adjust audio settings on your head unit (e.g., bass, treble, balance, fader) to fine-tune the sound to your preference. Experiment with the tweeter level switch on the crossover to achieve the desired tonal balance.
6. Konserwacja
The Infinity Kappa 603CF speakers require minimal maintenance.
- Keep the speaker grilles clean and free of dust or debris. Use a soft, dry cloth for cleaning.
- Unikaj wystawiania głośników na długotrwałe działanie nadmiernej wilgoci lub bezpośredniego światła słonecznego.
- Do not apply any chemicals or abrasive cleaners to the speaker cones or tweeters.
- Okresowo sprawdzaj wszystkie połączenia przewodów, aby mieć pewność, że są bezpieczne.
7. Rozwiązywanie Problemów
Jeśli masz problemy z systemem głośników, zapoznaj się z poniższymi typowymi problemami i rozwiązaniami:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak dźwięku z jednego lub więcej głośników | Loose wiring connection; Blown fuse in amplifier; Faulty speaker or crossover. | Check all wiring connections at the speaker, crossover, and amplifier. Inspect amplifier fuse. Test speakers individually if possible. |
| Zniekształcony dźwięk | Amplifier gain set too high; Speaker wires shorting; Damaged speaker cone. | Zmniejszyć amplifier gain. Check speaker wires for damage or shorts. Inspect speaker cones for tears or damage. |
| Weak bass output | Incorrect polarity; Insufficient power; Poor enclosure. | Verify correct wiring polarity. Ensure ampFiltr zapewnia odpowiednią moc. Sprawdź, czy w miejscu mocowania głośnika nie ma nieszczelności. |
| Harsh or overly bright highs | Tweeter level too high; EQ settings. | Adjust the tweeter level switch on the crossover to -3dB. Adjust treble settings on your head unit. |
8. Specyfikacje
Technical specifications for the Infinity Kappa 603CF Component Speaker System:
| Specyfikacja | Wartość |
|---|---|
| Numer modelu | KAPPA603CF |
| Typ głośnika | Część |
| Rozmiar głośnika | 6.5 cali (165 mm) |
| Średnica głośnika niskotonowego | 6.5 cali |
| Maksymalna moc wyjściowa głośnika | 220 watów |
| Odpowiedź częstotliwościowa | Do 40 kHz |
| Tryb wyjścia audio | Stereofoniczny |
| Technologia łączności | Coaxial (Component System) |
| Typ montażu | Kołnierz płaski |
| Materiał obudowy | Glass Fiber, Silk |
| Dodatkowe funkcje | Dźwięk wysokiej rozdzielczości |
| Kolor | Czarny |
| Wymiary przedmiotu (gł. x szer. x wys.) | 14"D x 3"W x 7"H (Packaging/Overall) |
| Kompatybilne urządzenia | Car, Music Players |
| Źródło zasilania | Corded Electric (via vehicle's electrical system) |
Figure 8.1: Back of Woofer showing model and power specifications
9. Gwarancja i wsparcie
The Infinity Kappa 603CF Component Speaker System is manufactured by Infinity and comes with a 1-Year Manufacturer Warranty.
For warranty claims, technical support, or service inquiries, please contact Infinity customer service or refer to the official Infinity webodwiedź witrynę, aby uzyskać szczegółowe informacje dotyczące pomocy technicznej.
Producent: Nieskończoność
Opis gwarancji: Roczna gwarancja producenta
