Instrukcja obsługi zestawu wiertarko-wkrętarki udarowej i akumulatorowej VEVOR 20 V

1. Ważne informacje dotyczące bezpieczeństwa

Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i dane techniczne dołączone do tego elektronarzędzia. Niezastosowanie się do wszystkich poniższych instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia. Zachowaj wszystkie ostrzeżenia i instrukcje na przyszłość.

• Podczas obsługi elektronarzędzi należy zawsze nosić okulary ochronne i ochronniki słuchu.
• Utrzymuj miejsce pracy w czystości i dobrze oświetlone. Zaśmiecone lub ciemne obszary zachęcają do wypadków.
• Nie należy używać elektronarzędzi w atmosferach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów.
• Trzymaj dzieci i osoby postronne z dala od siebie podczas obsługi elektronarzędzia. Rozproszenie uwagi może spowodować utratę kontroli.
• Przed użyciem należy upewnić się, że akumulator jest całkowicie naładowany. Należy go wyjąć, gdy nie jest używany lub podczas konserwacji.
• Użyj odpowiedniego narzędzia do danego zastosowania. Nie używaj narzędzia na siłę.

2. Zawartość opakowania

Po rozpakowaniu sprawdź, czy wszystkie elementy są obecne. Jeśli brakuje którejkolwiek części lub jest ona uszkodzona, skontaktuj się z obsługą klienta VEVOR.

• 1 x VEVOR 20 V Wiertarko-wkrętarka akumulatorowa
• 1 x VEVOR 20 V Bezprzewodowa wkrętarka udarowa
• 2 akumulatory litowo-jonowe 20 V / 2.0 Ah
• 1 x Szybka ładowarka
• 1 x zestaw wierteł
• 1 x zestaw bitów do śrubokrętów

Rysunek 2.1: Dołączone akumulatory 20 V/2.0 Ah i zestawy bitów.

3. Koniec produktuview

Ten zestaw zawiera wiertarko-wkrętarkę akumulatorową i wkrętarkę udarową akumulatorową, przeznaczone do różnych zadań związanych z wierceniem i wkręcaniem. Oba narzędzia charakteryzują się ergonomiczną konstrukcją i dużą wydajnością.

3.1 Funkcje wiertarki bezprzewodowej

• Ustawienia momentu obrotowego: Sprzęgło 21+1-pozycyjne zapewniające precyzyjną kontrolę momentu obrotowego, do 35 Nm (310 in-lbs).
• Ustawienia prędkości: Dwubiegowa skrzynia biegów (0-400 obr./min i 0-1500 obr./min) do wszechstronnych zastosowań.
• Chuck: Uchwyt bezkluczykowy 2/5" (10 mm) umożliwiający szybką i łatwą wymianę bitów.
• Światło LED: Zintegrowane oświetlenie LED oświetla miejsce pracy.
• Chwyt: Ergonomiczny, gumowany uchwyt zapewniający wygodę i redukujący wibracje.

3.2 Funkcje bezprzewodowej wkrętarki udarowej

• Moment obrotowy: Wysokowydajny silnik generujący moment obrotowy do 140 Nm (1239 in-lbs).
• Prędkość: Spust o zmiennej prędkości i maksymalnej prędkości 2900 obr./min.
• Chuck: Uchwyt bezkluczykowy 1/4" z sześciokątnym chwytem umożliwiającym szybkie wkładanie bitów.
• Światło LED: Zintegrowane światło LED zapewniające lepszą widoczność.
• Chwyt: Ergonomiczny, gumowany uchwyt zapewniający wygodną obsługę.

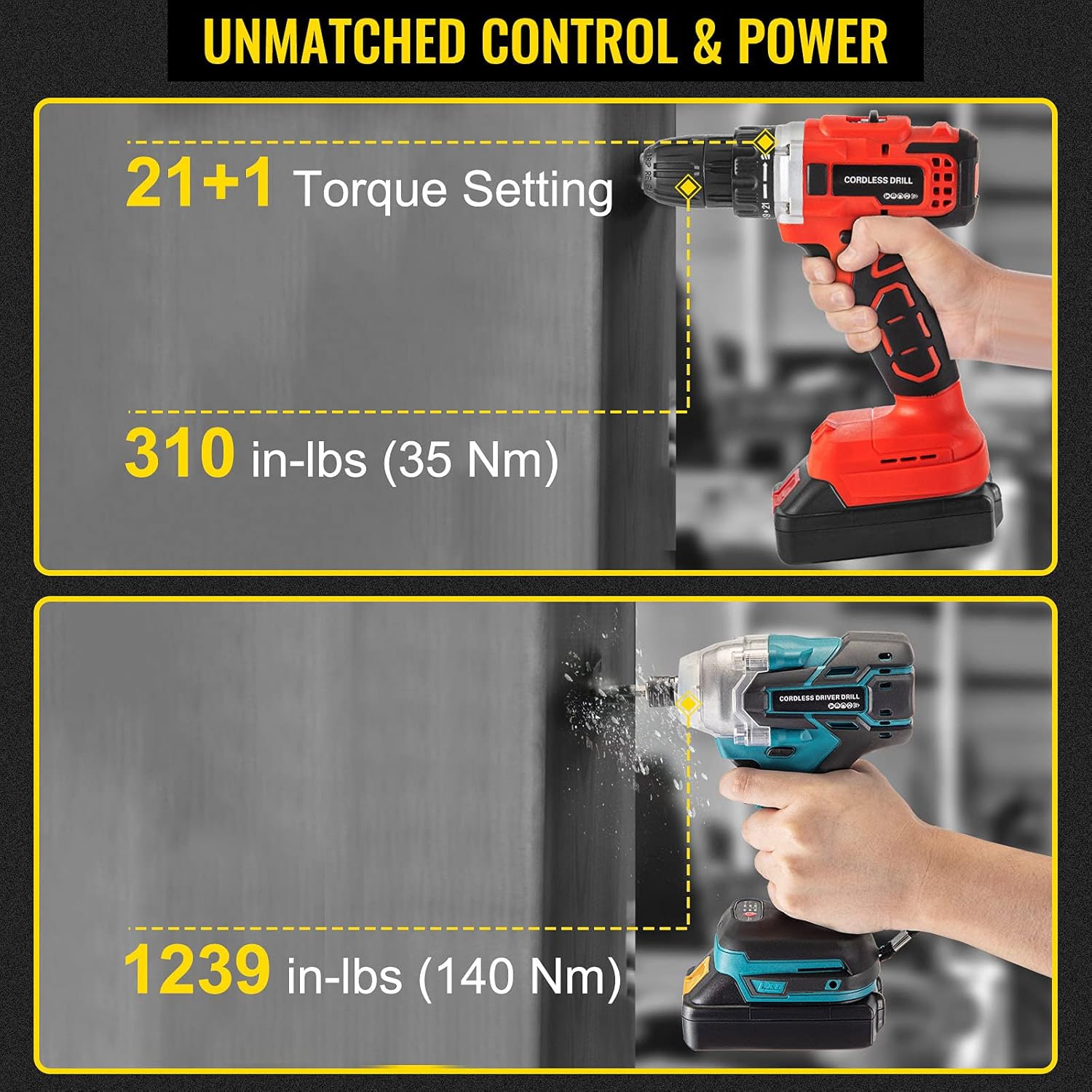

Rysunek 3.1: Zakres momentu obrotowego wiertarki i wkrętarki udarowej.

Rysunek 3.2: Zakresy prędkości dla obu narzędzi.

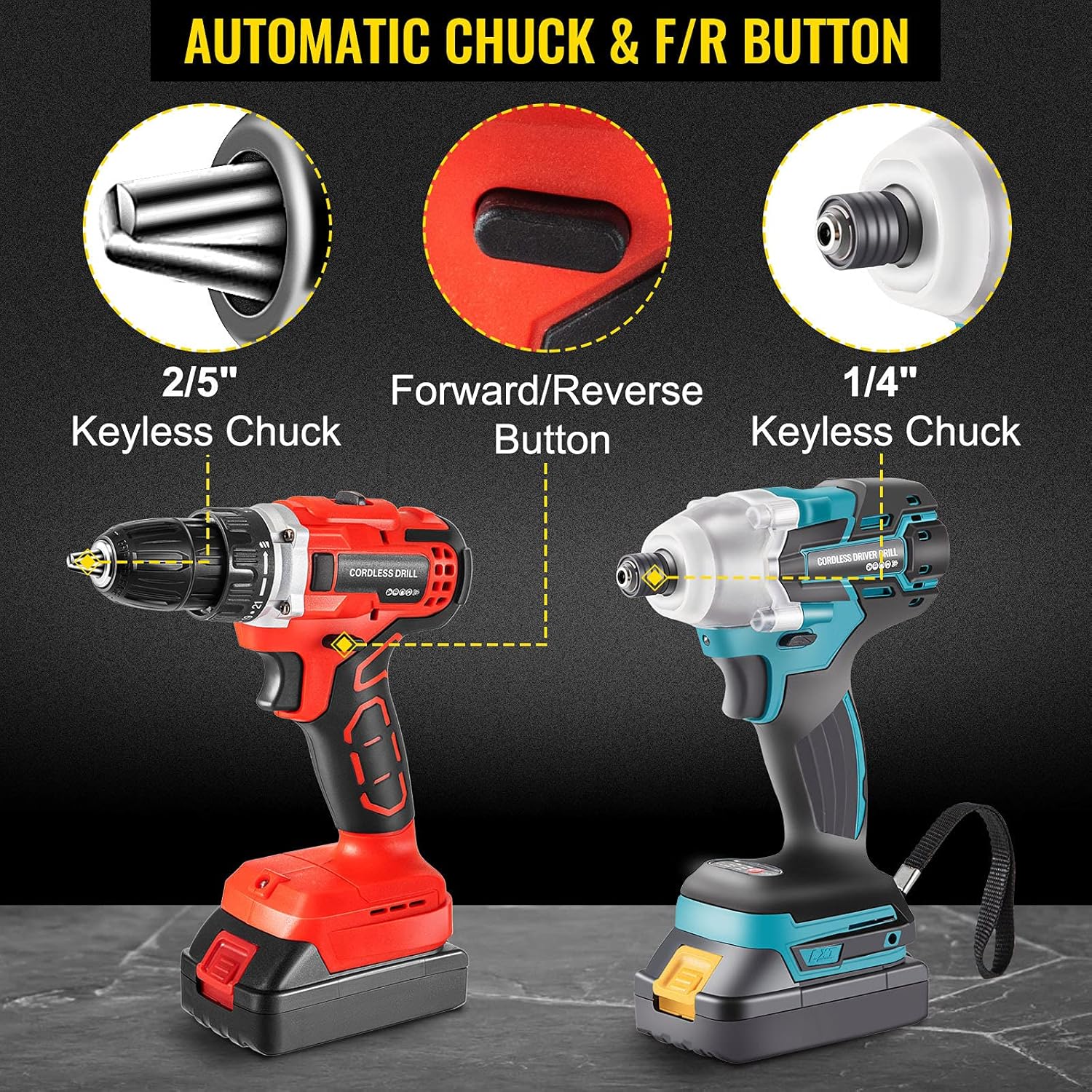

Rysunek 3.3: Typy uchwytów i przycisk do przodu/do tyłu.

Rysunek 3.4: Dioda LED i gumowy uchwyt.

4. Konfiguracja

4.1 Ładowanie akumulatora

1. Podłącz ładowarkę do standardowego gniazdka elektrycznego.
2. Wsuń akumulator do ładowarki, aż zatrzaśnie się na miejscu.
3. Kontrolka ładowarki pokaże stan ładowania. Pełne naładowanie trwa zazwyczaj około 1 godziny.
4. Po całkowitym naładowaniu wyjmij akumulator z ładowarki.

4.2 Instalowanie/wyjmowanie akumulatora

• Aby zainstalować: Wyrównaj akumulator z podstawą uchwytu narzędzia i wsuń go, aż do bezpiecznego zablokowania.
• Aby usunąć: Naciśnij przycisk zwalniający baterię (zazwyczaj znajduje się z przodu lub z boku baterii) i wysuń akumulator.

4.3 Montaż wierteł/wkrętaków

• W przypadku wiertarki bezprzewodowej (uchwyt bezkluczykowy 2/5"): Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć szczęki. Włóż wybrane wiertło lub końcówkę wkrętaka do uchwytu. Obróć uchwyt w kierunku zgodnym z ruchem wskazówek zegara, aby mocno zacisnąć szczęki wokół wiertła. Upewnij się, że wiertło jest wyśrodkowane i dobrze zamocowane.
• W przypadku bezprzewodowej wkrętarki udarowej (uchwyt sześciokątny 1/4"): Pociągnij kołnierz uchwytu do przodu. Włóż bit z trzpieniem sześciokątnym 1/4" do uchwytu. Zwolnij kołnierz, aby zablokować bit na miejscu. Pociągnij bit, aby upewnić się, że jest dobrze zamocowany.

5. Instrukcja obsługi

5.1 Włączanie/wyłączanie

Naciśnij włącznik spustowy, aby włączyć narzędzie. Puść włącznik spustowy, aby wyłączyć narzędzie. Zintegrowana dioda LED włączy się po naciśnięciu spustu.

5.2 Regulacja prędkości (wiertarka akumulatorowa)

Wiertarko-wkrętarka akumulatorowa posiada dwubiegowy przełącznik wyboru prędkości umieszczony na górze urządzenia. Pozycja „1” zapewnia niższą prędkość (0–400 obr./min) do zastosowań wymagających wyższego momentu obrotowego, takich jak wkręcanie wkrętów czy wiercenie większych otworów. Pozycja „2” zapewnia wyższą prędkość (0–1500 obr./min) do szybszego wiercenia w miękkich materiałach.

5.3 Regulacja momentu obrotowego (wiertarka akumulatorowa)

Kołnierz regulacji momentu obrotowego w wiertarko-wkrętarce akumulatorowej umożliwia wybór spośród 21 ustawień momentu obrotowego oraz trybu wiercenia. Obróć kołnierz do żądanego ustawienia. Niższe ustawienia służą do wkręcania małych wkrętów lub pracy z miękkimi materiałami, a wyższe do większych wkrętów lub twardszych materiałów. Tryb wiercenia (oznaczony ikoną wiertła) pomija sprzęgło, zapewniając maksymalną moc wiercenia.

5.4 Obrót do przodu/do tyłu

Przełącznik kierunku obrotów znajduje się nad spustem. Przesuń przełącznik w lewo, aby włączyć obroty do przodu (dokręcanie śrub, wiercenie). Przesuń go w prawo, aby włączyć obroty do tyłu (odkręcanie śrub, wyjmowanie bitów). Ustaw przełącznik w pozycji środkowej, aby zablokować spust i zapobiec przypadkowemu uruchomieniu.

5.5 Zastosowania

• Wiercenie: Do wiercenia otworów w drewnie, metalu, plastiku i murze używaj wiertarki bezprzewodowej (jeśli jest dostępna, z odpowiednimi wiertłami i funkcją udaru).
• Napędowy: Do wkręcania śrub używaj obu narzędzi. Wkrętarka udarowa idealnie nadaje się do długich śrub i twardych materiałów ze względu na wysoki moment obrotowy i mechanizm udarowy.

Rysunek 5.1: Wszechstronne zastosowania zestawu VEVOR.

6. Konserwacja

6.1 Czyszczenie

• Przed przystąpieniem do czyszczenia lub konserwacji należy zawsze odłączyć akumulator.
• Użyj miękkiego, damp Do czyszczenia zewnętrznej części narzędzi należy używać ściereczki. Nie należy używać silnych środków chemicznych ani ściernych środków czyszczących.
• Utrzymuj otwory wentylacyjne wolne od kurzu i zanieczyszczeń, aby zapobiec przegrzaniu. W razie potrzeby użyj sprężonego powietrza.

6.2 Pielęgnacja baterii

• Przechowuj baterie w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur.
• Nie przechowuj baterii w stanie rozładowanym przez dłuższy czas. Ładuj je okresowo, jeśli nie są używane.
• Nie wystawiaj baterii na działanie wody i wilgoci.

6.3 Przechowywanie

Gdy narzędzia i akumulatory nie są używane, przechowuj je w bezpiecznym, suchym miejscu, poza zasięgiem dzieci. Przed schowaniem wyjmij akumulatory z narzędzi.

7. Rozwiązywanie Problemów

8. Specyfikacje

Rysunek 8.1: Wymiary wiertarki akumulatorowej i wkrętarki udarowej.

9. Gwarancja i wsparcie

Produkty VEVOR zostały zaprojektowane z myślą o trwałości i wydajności. Aby uzyskać informacje dotyczące gwarancji, wsparcia technicznego lub serwisu, zapoznaj się z kartą gwarancyjną dołączoną do produktu lub odwiedź oficjalną stronę internetową VEVOR. webStrona. Kontaktując się z pomocą techniczną, prosimy o przygotowanie numeru modelu i daty zakupu.
