Instrukcja obsługi ładowarki do pojazdów elektrycznych SHELL

1. Wprowadzenie

Dziękujemy za wybór ładowarki do pojazdów elektrycznych SHELL. Ta ładowarka poziomu 2 (40 AmpŁadowarka EV (240 V) została zaprojektowana z myślą o szybkim i wydajnym ładowaniu pojazdu elektrycznego, nawet 7 razy szybciej niż standardowe gniazdko ścienne (poziom 1). Niniejsza instrukcja zawiera podstawowe informacje dotyczące bezpiecznego i efektywnego użytkowania nowej ładowarki EV, w tym dotyczące konfiguracji, obsługi, konserwacji i rozwiązywania problemów.

Rysunek 1: Poziom SHELL 2 40 Amp Ładowarka EV z 30-metrowym kablem i etui ochronnym.

2. Informacje dotyczące bezpieczeństwa

Twoje bezpieczeństwo jest najważniejsze. Przed użyciem ładowarki prosimy o zapoznanie się ze wszystkimi instrukcjami bezpieczeństwa. Szczegółowe wskazówki dotyczące bezpieczeństwa można znaleźć w oficjalnym dokumencie PDF z informacjami o bezpieczeństwie dołączonym do produktu lub dostępnym online.

• Upewnij się, że ładowarka jest podłączona do prawidłowo uziemionego gniazda NEMA 14-50R.
• Nie używaj ładowarki, jeśli kabel lub złącze są uszkodzone.
• Trzymaj dzieci i zwierzęta domowe z dala od obszaru ładowania.
• Ładowarka posiada klasę ochrony IP66, co oznacza jej wodoodporność i pyłoszczelność, i nadaje się do użytku wewnątrz i na zewnątrz. Należy jednak unikać zanurzania urządzenia w wodzie.
• Ładowarka wyposażona jest w technologię S-PROTECH zapewniającą inteligentne i bezpieczne ładowanie, obejmującą zabezpieczenia przed zwarciem, upływem prądu, uziemieniem, przegrzaniem, przeładowaniem i nadmiernym prądem.

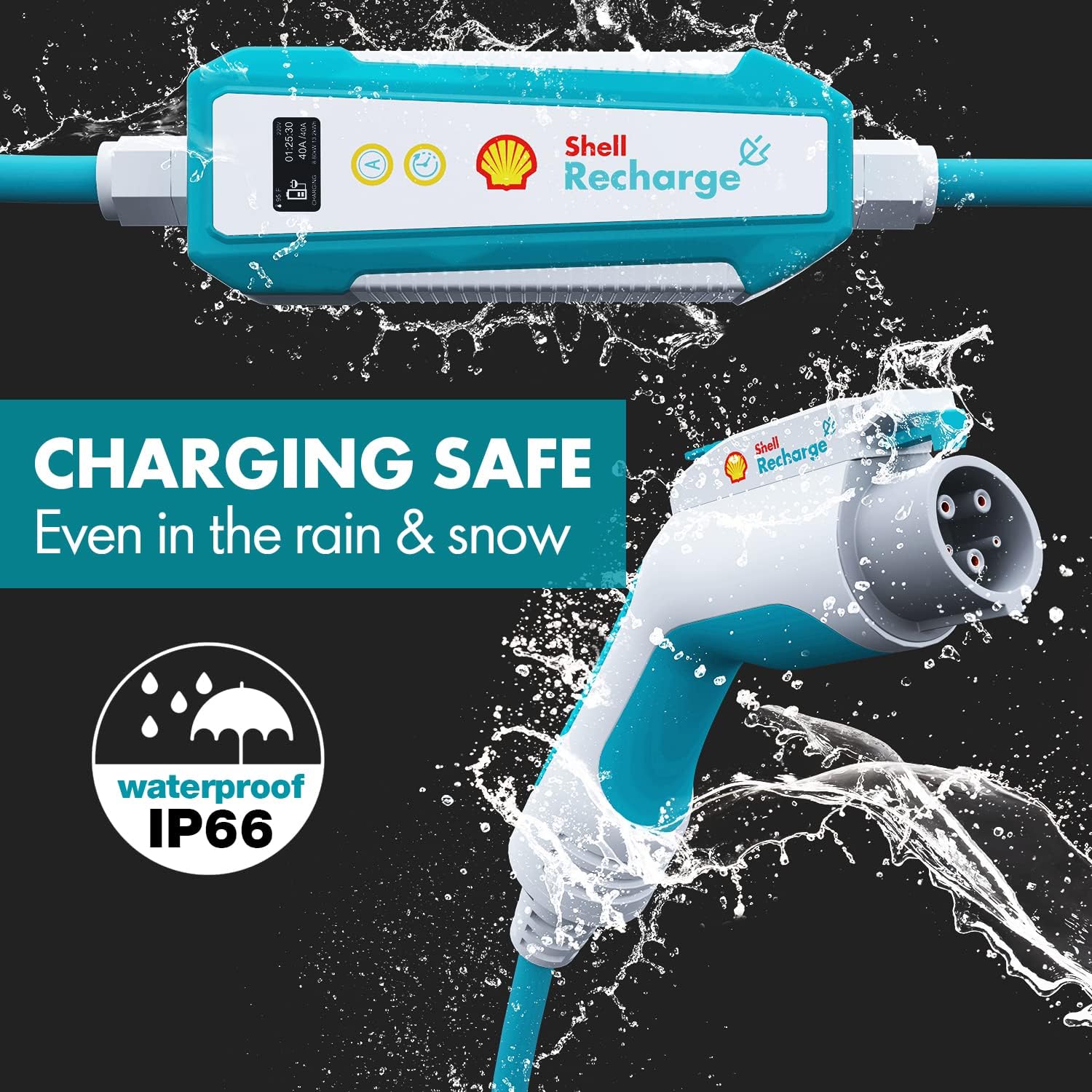

Rysunek 2: Ładowarkę zaprojektowano z myślą o bezpiecznym użytkowaniu w różnych warunkach pogodowych, w tym w deszczu i śniegu, posiada ona klasę wodoodporności IP66.

3. Co znajduje się w pudełku

Po otwarciu opakowania ładowarki SHELL EV powinieneś znaleźć następujące elementy:

• Przenośna ładowarka do pojazdów elektrycznych SHELL (poziom 2) z kablem o długości 30 metrów i złączem SAE J1772
• Wtyczka NEMA 14-50R (zintegrowana z kablem ładowarki)
• Adapter NEMA 5-15P (110 V) na 14-50R
• Dopasowane etui ochronne
• Instrukcja obsługi (niniejsza instrukcja)

Rysunek 3: Elementy wchodzące w skład zestawu ładowarki SHELL EV.

4. Konfiguracja

Ładowarka SHELL EV została zaprojektowana z myślą o łatwym podłączaniu i ładowaniu, bez konieczności skomplikowanej instalacji. Można jej używać zarówno do ładowania w domu, jak i w podróży.

4.1 Połączenie zasilania

1. W przypadku ładowania poziomu 2 (240 V): Podłącz wtyczkę NEMA 14-50R bezpośrednio do dedykowanego gniazdka NEMA 14-50R 240 V. Upewnij się, że gniazdko zostało prawidłowo zainstalowane i uziemione przez wykwalifikowanego elektryka.
2. W przypadku ładowania poziomu 1 (110 V): Użyj dołączonego adaptera NEMA 5-15P na 14-50R. Podłącz wtyczkę NEMA 14-50R ładowarki do adaptera, a następnie podłącz adapter do standardowego gniazdka domowego 110 V (NEMA 5-15). Pamiętaj, że prędkość ładowania będzie znacznie niższa przy napięciu 110 V.

Rysunek 4: Ładowarka jest kompatybilna zarówno z gniazdami NEMA 14-50R 240 V, jak i z gniazdami NEMA 5-15 110 V przy użyciu dołączonego adaptera.

4.2 Umieszczenie

Kabel ładowarki o długości 9 metrów (30 stóp) zapewnia elastyczność w ustawieniu. Umieść ładowarkę w miejscu łatwo dostępnym, aby kabel mógł dotrzeć do portu ładowania pojazdu bez nadmiernego naprężenia i załamania. W razie potrzeby urządzenie można zamontować na ścianie, ale dzięki etui ochronnemu jest ono również zaprojektowane do użytku przenośnego.

Rysunek 5: Przenośna obudowa ochronna EVA umożliwia wygodne przenoszenie i ładowanie w podróży.

5. Instrukcja obsługi

5.1 Łączenie z pojazdem

Ładowarka SHELL EV jest kompatybilna ze wszystkimi pojazdami elektrycznymi i hybrydami typu plug-in, które wykorzystują złącze SAE J1772. W przypadku pojazdów Tesla wymagany jest dodatkowy adapter J1772-Tesla (brak w zestawie).

1. Sprawdź, czy ładowarka jest prawidłowo podłączona do gniazdka elektrycznego (240 V lub 110 V).
2. Otwórz port ładowania pojazdu.
3. Wsuń dokładnie ładowarkę SAE J1772 do portu ładowania pojazdu, aż do zatrzaśnięcia.
4. Ładowarka automatycznie rozpocznie ładowanie, a wyświetlacz LCD pokaże stan ładowania.

Rysunek 6: Ładowarka jest w 100% kompatybilna ze wszystkimi pojazdami elektrycznymi zgodnymi ze standardem SAE J1772.

5.2 Zrozumienie wyświetlacza LCD

Ładowarka wyposażona jest w wyświetlacz LCD, który w czasie rzeczywistym dostarcza informacji o ładowaniu, w tym:

• Wejście Voltagmi (V)
• Aktualny (Amps)
• Moc (kW)
• Energia naładowana (kWh)
• Czas ładowania
• Temperatura wewnętrzna

Rysunek 7: Wyświetlacz LCD umożliwia szybki podgląd stanu ładowania.

5.3 Regulacja prądu ładowania (tryb inteligentny i ręczny)

Ładowarka umożliwia regulację prądu ładowania w celu optymalizacji szybkości ładowania lub żywotności akumulatora. Regulacja ta powinna być wykonywana zanim podłączając ładowarkę do pojazdu.

• Tryb automatyczny (tryb inteligentny): To ustawienie domyślne. Ładowarka automatycznie zmaksymalizuje prąd wyjściowy (do 40 A), aby skrócić czas ładowania.
• Tryb ręczny: Naciśnij przycisk „A” na ładowarce, aby przełączać dostępne ustawienia prądu (np. 12 A, 16 A, 24 A, 32 A, 40 A). Wybierz niestandardowy stały prąd, aby wydłużyć czas ładowania, co może przełożyć się na dłuższą żywotność akumulatora.

5.4 Planowanie ładowania

Możesz zaplanować czas rozpoczęcia lub zakończenia sesji ładowania, aby skorzystać z wcześniejszej opcji.tage stawek za energię elektryczną poza godzinami szczytu.

• Naciśnij przycisk „Zegar” na jednostce ładującej, aby ustawić opóźnienie rozpoczęcia ładowania (w krokach co całe godziny).
• Ładowarka automatycznie odetnie zasilanie, gdy akumulator pojazdu zostanie w pełni naładowany.

Rysunek 8: Wykorzystaj funkcję planowania, aby ładować swój pojazd elektryczny poza godzinami szczytu i zaoszczędzić na rachunkach za prąd.

6. Konserwacja

Właściwa konserwacja gwarantuje długowieczność i bezpieczną pracę ładowarki SHELL EV.

• Czyszczenie: Przetrzyj ładowarkę i kable miękką, miękką szmatką.amp Ściereczką. Nie używaj silnych środków chemicznych ani ściernych środków czyszczących. Przed czyszczeniem upewnij się, że urządzenie jest odłączone od zasilania.
• Składowanie: Gdy ładowarka nie jest używana, przechowuj ją w specjalnym etui ochronnym w suchym i chłodnym miejscu. Unikaj zbyt mocnego zwijania kabla, aby zapobiec jego uszkodzeniu.
• Kontrola: Regularnie sprawdzaj kabel ładujący, wtyczkę i pistolet ładujący pod kątem oznak zużycia, przecięć lub uszkodzeń. W przypadku stwierdzenia jakichkolwiek uszkodzeń, natychmiast przerwij użytkowanie i skontaktuj się z obsługą klienta.
• Ochrona środowiska: Ładowarka posiada stopień ochrony IP66, co oznacza, że ​​jest pyłoszczelna i chroni przed silnymi strumieniami wody. Nadaje się do użytku zarówno wewnątrz, jak i na zewnątrz.

7. Rozwiązywanie Problemów

Jeśli masz problemy z ładowarką SHELL EV, zapoznaj się z poniższymi typowymi problemami i ich rozwiązaniami:

8. Specyfikacje

9. Gwarancja i wsparcie

Firma SHELL zobowiązuje się do oferowania wysokiej jakości produktów i doskonałej obsługi klienta.

• Gwarancja: Proszę zapoznać się z opakowaniem produktu lub oficjalnymi informacjami SHELL webSzczegółowe warunki gwarancji można znaleźć na naszej stronie.
• Zwroty i wymiany: SHELL oferuje bezproblemową wymianę i zwrot.
• Obsługa klienta: W razie pytań, chęci uzyskania pomocy technicznej lub złożenia reklamacji prosimy o kontakt z naszą infolinią obsługi klienta.

Infolinia obsługi klienta: poniedziałek - piątek, 9:00 - 17:00 czasu wschodniego

Rysunek 9: Nasz oddany zespół obsługi klienta jest gotowy, aby Ci pomóc.
