Instrukcja obsługi teleskopu astronomicznego Sky-Watcher AZ-GTe P130N

Wstęp

Sky-Watcher AZ-GTe P130N to zaawansowany teleskop astronomiczny przeznaczony zarówno dla początkujących, jak i doświadczonych obserwatorów nieba. Wyposażony jest w automatyczny system Go-To i śledzenia, umożliwiający użytkownikom łatwą lokalizację i obserwację obiektów niebieskich bez konieczności ręcznego wyszukiwania. Sterowanie jest płynnie zintegrowane za pomocą dedykowanej aplikacji na smartfony, zapewniając intuicyjną obsługę. Ten teleskop zwierciadlany charakteryzuje się aperturą 130 mm, co zapewnia jasne i wyraźne obserwacje z minimalną aberracją chromatyczną.

Rysunek 1: Teleskop astronomiczny Sky-Watcher AZ-GTe P130N w całości zmontowany, pokazanyasinz tubą optyczną, montażem AZ-GTe i solidnym statywem.

Informacje dotyczące bezpieczeństwa

• Nigdy nie patrz bezpośrednio na słońce przez teleskop lub jego szukacz, nawet na chwilę, bez profesjonalnie wykonanego filtra słonecznego. Może to spowodować trwałe i nieodwracalne uszkodzenie oczu.
• Nie pozostawiaj teleskopu bez nadzoru, zwłaszcza w obecności dzieci.
• Aby uniknąć zarysowań lub uszkodzeń, należy obchodzić się z elementami optycznymi ostrożnie.
• Upewnij się, że statyw stoi stabilnie na równej powierzchni, aby zapobiec jego przewróceniu.
• Przechowuj podzespoły elektroniczne w suchym miejscu, chroniąc je przed ekstremalnymi temperaturami.

Zawartość opakowania

Sprawdź, czy w przesyłce znajdują się wszystkie elementy wymienione poniżej:

• Tuba optyczna AZ-GTe P130N (reflektor 130 mm)
• Uchwyt AZ-GTe Go-To
• Regulowany statyw
• Okular 25 mm (powiększenie 26x)
• Okular 10 mm (powiększenie 65x)
• Taca na akcesoria
• Instrukcja obsługi (ten dokument)

Organizować coś

1. Montaż statywu i uchwytu

1. Ostrożnie wyjąć wszystkie elementy z opakowania.
2. Rozłóż nogi statywu na stabilną wysokość. Upewnij się, że statyw stoi na stabilnej, równej powierzchni.
3. Zamontuj tackę na akcesoria na środkowym uchwycie statywu. Zapewni to dodatkową stabilność i wygodne miejsce na okulary.
4. Zamontuj mocowanie AZ-GTe Go-To na głowicy statywu. Mocno dokręć je za pomocą dołączonych śrub lub pokręteł.

Rysunek 2: Montaż AZ-GTe solidnie przymocowany do statywu, gotowy do zamontowania tuby optycznej.

2. Podłączanie tuby optycznej

Tuba optyczna AZ-GTe P130N jest wyposażona w system montażu typu „jaskółczy ogon”, umożliwiający łatwe mocowanie.

1. Znajdź połączenie jaskółczeamp na mocowaniu AZ-GTe.
2. Wsuń szynę jaskółczego ogona tuby optycznej do kl.amp.
3. Dokręć clamp śruby mocno dokręć, aby zapewnić solidne zamocowanie i równowagę tuby optycznej.

Rysunek 3: Tuba optyczna AZ-GTe P130N, pokazująca jej konstrukcję odblaskową i szynę montażową typu jaskółczy ogon.

3. Montaż okularów

Teleskop jest wyposażony w dwa okulary: 25 mm i 10 mm.

1. Odkręć śruby motylkowe na regulatorze ostrości.
2. Włóż wybrany okular (np. 25 mm dla szerszego views) do ogniska.
3. Dokręć śruby motylkowe, aby zabezpieczyć okular.
4. Aby zmienić powiększenie, wystarczy zamienić okulary. Okular 10 mm zapewnia większe powiększenie.

Rysunek 4: Dołączone okulary 10 mm i 25 mm, zapewniające różne powiększenia dla różnych potrzeb obserwacyjnych.

4. Włączanie

Upewnij się, że baterie są prawidłowo zainstalowane w uchwycie (jeśli jest zasilany bateryjnie) lub podłącz odpowiednie źródło zasilania. Włącz przełącznik zasilania w uchwycie AZ-GTe.

Operacyjny

1. Pobieranie i podłączanie aplikacji na smartfony

Sterowanie urządzeniem AZ-GTe P130N odbywa się za pomocą specjalnej aplikacji na smartfony.

1. Pobierz aplikację „SynScan Pro” ze sklepu z aplikacjami na swoim smartfonie (dostępna na systemy Android i iPhone).
2. Sprawdź, czy Wi-Fi w Twoim smartfonie jest włączone.
3. Połącz się z siecią Wi-Fi nadawaną przez urządzenie AZ-GTe (zwykle nazywane „SynScan_xxxx”).
4. Otwórz aplikację SynScan Pro. Aplikacja powinna automatycznie wykryć uchwyt i połączyć się z nim.

Rysunek 5: Interfejs aplikacji SynScan Pro na smartfonie wyświetlający listę obiektów niebieskich do wyboru i sterowania przyciskami.

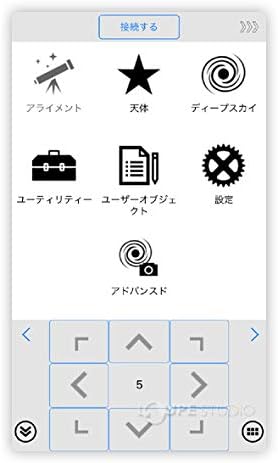

Rysunek 6: Menu główne aplikacji SynScan Pro zawierające ikony wyrównania, ciał niebieskich, obiektów głębokiego nieba, narzędzi, obiektów użytkownika, ustawień i opcji zaawansowanych.

2. Procedura wyrównywania (system Go-To)

Aby uzyskać precyzyjne ustawienie Go-To i śledzenie, montaż musi być ustawiony względem nocnego nieba.

1. W aplikacji SynScan Pro wybierz opcję „Wyrównanie”.
2. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby wykonać ustawienie na 1, 2 lub 3 gwiazdy. Zazwyczaj polega to na skierowaniu teleskopu na jedną lub więcej jasnych gwiazd i wyśrodkowaniu ich w okularze.
3. Po zakończeniu ustawiania teleskop jest gotowy do automatycznej operacji Go-To.

3. Wybieranie obiektów niebieskich

Aplikacja udostępnia bazę danych obiektów niebieskich.

• Poruszaj się po menu aplikacji (np. „Ciała niebieskie”, „Głębokie niebo”), aby znaleźć interesujący Cię obiekt (np. Księżyc, Jowisz, Mgławica Oriona).
• Wybierz obiekt, a montaż automatycznie obróci (przesunie) teleskop do żądanej pozycji.
• Funkcja automatycznego śledzenia będzie utrzymywać obiekt w centrum okularu podczas jego przesuwania się po niebie.

4. Regulacja ostrości

Gdy obiekt jest już w view, aby uzyskać ostry obraz, użyj pokręteł ustawiania ostrości na tubie optycznej.

• Powoli obracaj pokrętłami regulacji ostrości, aż obraz stanie się wyraźny i ostry.
• W przypadku zmiany okularów lub znacznej zmiany temperatury otoczenia może być konieczna niewielka korekta ostrości.

Konserwacja

1. Czyszczenie optyki

• Kurz na lustrze lub soczewkach należy usuwać miękką szczotką z włosia wielbłądziego lub sprężonym powietrzem (stosować krótkie serie, trzymając w pozycji pionowej).
• W przypadku smug lub odcisków palców należy użyć specjalistycznego płynu do czyszczenia optyki i czystej, miękkiej ściereczki z mikrofibry. Płyn należy nanosić na ściereczkę, a nie bezpośrednio na soczewkę.
• Unikaj dotykania powierzchni optycznych gołymi rękami.

2. Przechowywanie

• Gdy teleskop nie jest używany, należy go przechowywać w suchym i wolnym od kurzu miejscu.
• Załóż z powrotem wszystkie osłony obiektywów i osłony przeciwkurzowe, aby zabezpieczyć optykę.
• Jeśli urządzenie będzie przechowywane przez dłuższy czas, wyjmij baterie z uchwytu, aby zapobiec ich wyciekowi.

Rozwiązywanie problemów

Specyfikacje

Kluczowe dane techniczne teleskopu Sky-Watcher AZ-GTe P130N:

Rysunek 7: Wizualna reprezentacja teleskopu, ukazująca jego efektywną aperturę 130 mm i ogniskową 650 mm.

Gwarancja i wsparcie

Ten produkt Sky-Watcher jest objęty gwarancją producenta. Szczegółowe warunki, w tym okres gwarancji i szczegóły dotyczące zakresu gwarancji, znajdują się w karcie gwarancyjnej dołączonej do produktu.

Aby uzyskać pomoc techniczną, serwis lub zadać pytania dotyczące teleskopu, skontaktuj się z działem obsługi klienta Sky-Watcher lub odwiedź oficjalną stronę internetową firmy. webInformacje kontaktowe można zazwyczaj znaleźć na opakowaniu produktu lub u producenta. webstrona.

Zachowaj paragon jako dowód zakupu na wypadek reklamacji.
