Instrukcja obsługi klimatyzatora Lennox C37-38A-2F-1/15Y29 3 TON AC/HP z przepływem w górę i wężownicą w obudowie A

1. Wprowadzenie

Niniejsza instrukcja zawiera niezbędne informacje dotyczące bezpiecznej i wydajnej instalacji, obsługi i konserwacji klimatyzatora Lennox C37-38A-2F-1/15Y29 o mocy 3 ton z przepływem górnym i wężownicą typu A. Przed przystąpieniem do jakichkolwiek procedur należy uważnie przeczytać niniejszą instrukcję. Prawidłowa instalacja i konserwacja mają kluczowe znaczenie dla optymalnej wydajności i trwałości urządzenia.

2. Informacje dotyczące bezpieczeństwa

Ogólne środki ostrożności

• Instalację i serwisowanie muszą wykonywać wykwalifikowani i doświadczeni technicy.
• Przed przystąpieniem do prac konserwacyjnych lub serwisowych należy odłączyć urządzenie od zasilania elektrycznego.
• Należy obchodzić się z czynnikami chłodniczymi ostrożnie. Tylko certyfikowany personel powinien pracować z czynnikami chłodniczymi.
• Należy nosić odpowiedni sprzęt ochrony osobistej (PPE), taki jak rękawice i okulary ochronne.
• Podczas pracy w pomieszczeniach zamkniętych należy zapewnić odpowiednią wentylację.

OSTRZEŻENIE: Ten produkt zawiera substancję chemiczną, o której władze stanu Kalifornia wiedzą, że powoduje raka, wady wrodzone lub inne uszkodzenia układu rozrodczego. Aby uzyskać więcej informacji, odwiedź stronę www.P65Warnings.ca.gov.

3. Koniec produktuview

Opis produktu

Lennox C37-38A-2F-1/15Y29 to 3-tonowa wężownica typu A w obudowie, przeznaczona do systemów klimatyzacyjnych/podgrzewaczy powietrza z przepływem w górę. Jest kompatybilna z czynnikami chłodniczymi R-22 i R-410A i posiada fabrycznie zamontowany dozownik RFC. Ta wężownica jest niezbędnym elementem wymiany ciepła w systemie HVAC.

Główne cechy i specyfikacje

• Przepływ powietrza: Konfiguracja przepływu w górę, 1200 CFM
• Kompatybilność z czynnikiem chłodniczym: R-22 / R-410A
• Urządzenie dozujące: Otwór RFC (rozmiar otworu instalowanego fabrycznie: 0.073)
• Rozmiar połączenia: 3/8" x 3/4" Pot
• Wymiary całkowite: 24-1/2" wys. x 14-1/2" szer. x 21" gł.

Obraz: góra-przód view cewki Lennox A-Coil, pokazująca wewnętrzną strukturę cewki i przewody miedziane.

4. Konfiguracja i instalacja

Kontrole przed instalacją

• Sprawdź, czy model cewki spełnia wymagania systemowe.
• Sprawdź urządzenie pod kątem uszkodzeń powstałych podczas transportu. Natychmiast zgłoś wszelkie uszkodzenia.
• Upewnij się, że obszar instalacji jest wolny i zapewnia odpowiednią ilość miejsca na potrzeby serwisowania.
• Sprawdź, czy masz dostęp do wszystkich niezbędnych narzędzi i materiałów.

Instalacja fizyczna

Ta wężownica typu A jest przeznaczona do zastosowań z przepływem w górę. Powinna być zamontowana nad piecem lub centralą wentylacyjną w pozycji pionowej, zapewniając prawidłowy odpływ kondensatu.asing zapewnia ochronę i ułatwia integrację z kanałami wentylacyjnymi.

Połączenia chłodnicze

Wężownica jest wyposażona w przyłącza 3/8" i 3/4" do przewodów czynnika chłodniczego. Upewnij się, że wszystkie połączenia są czyste i prawidłowo lutowane, aby zapobiec wyciekom. Urządzenie jest kompatybilne zarówno z czynnikami chłodniczymi R-22, jak i R-410A. Fabrycznie montowany otwór RFC ma rozmiar zapewniający optymalną wydajność przy określonym typie czynnika chłodniczego. Sprawdź specyfikację jednostki zewnętrznej, aby uzyskać informacje na temat prawidłowego napełnienia czynnikiem chłodniczym i rozmiaru zestawu przewodów.

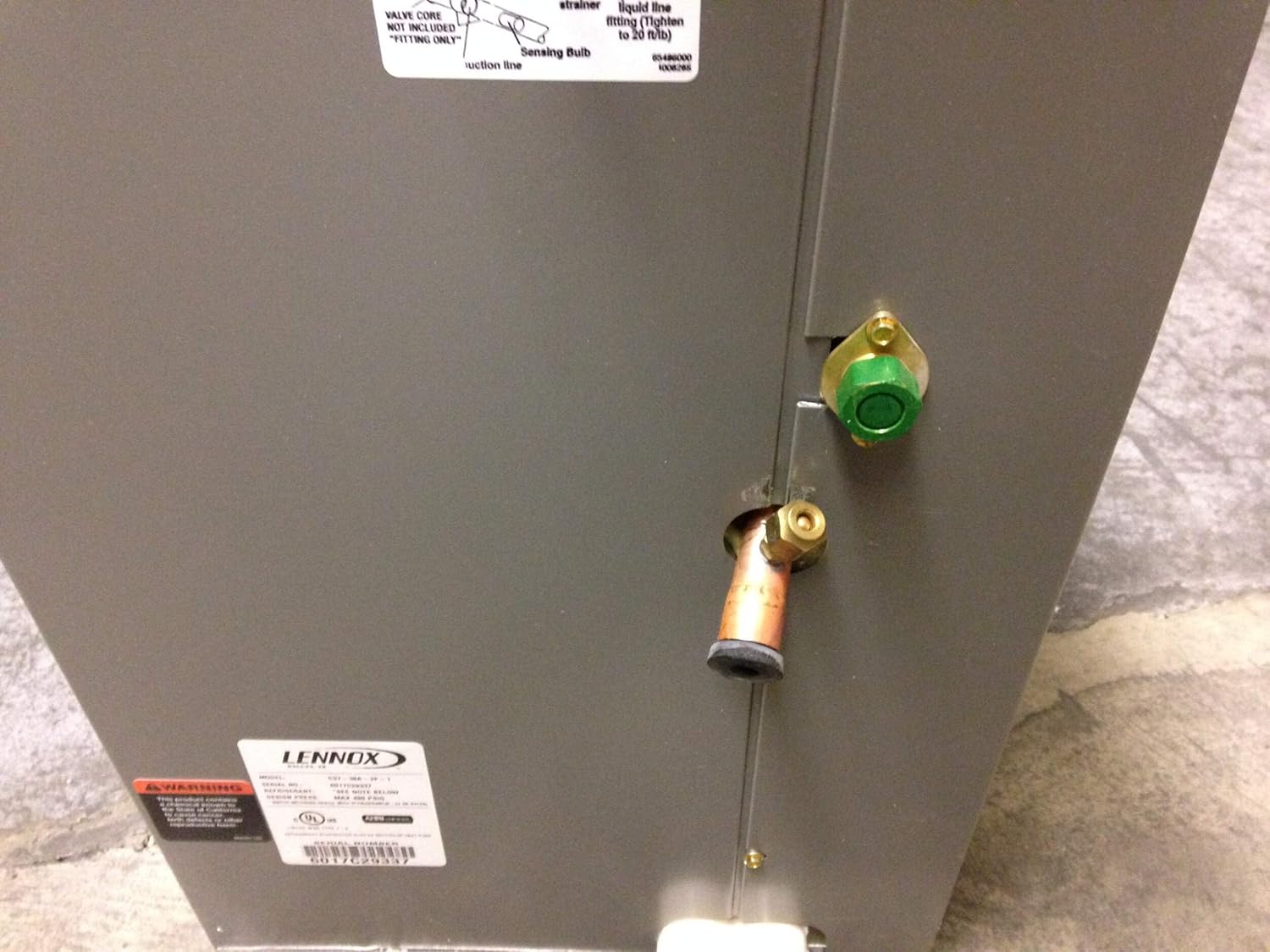

Obraz: Zbliżenie view połączeń przewodu chłodniczego i portów serwisowych z boku Lennox A-Coil.

5. Instrukcja obsługi

Po prawidłowym zainstalowaniu i naładowaniu przez wykwalifikowanego technika, wymiennik ciepła Lennox A-Coil współpracuje z zewnętrznym agregatem skraplającym oraz wewnętrznym systemem uzdatniania powietrza/piecem, zapewniając chłodzenie lub ogrzewanie. Wymiennik umożliwia wymianę ciepła między czynnikiem chłodniczym a strumieniem powietrza w pomieszczeniu. Do działania wymiennika nie jest wymagana bezpośrednia ingerencja użytkownika, poza zapewnieniem prawidłowego działania całego systemu HVAC.

• Upewnij się, że termostat jest ustawiony na żądany tryb (chłodzenie lub grzanie) i temperaturę.
• Sprawdź, czy filtr powietrza w urządzeniu do przetwarzania powietrza/piecu jest czysty, aby zapewnić właściwy przepływ powietrza przez wężownicę.
• Sprawdź, czy nie słychać nietypowych dźwięków lub czy nie występują oznaki wycieku czynnika chłodniczego (np. tworzenie się lodu na przewodach).

6. Konserwacja

Regularna konserwacja jest niezbędna dla wydajnej i niezawodnej pracy wężownicy A. Zaleca się, aby coroczne przeglądy i serwisowanie przeprowadzał wykwalifikowany technik HVAC.

Zalecane zadania konserwacyjne:

• Wymiana filtra powietrza: Regularnie wymieniaj lub czyść filtr powietrza w urządzeniu wentylacyjnym/piecu zgodnie z zaleceniami producenta. Zabrudzony filtr ogranicza przepływ powietrza i zmniejsza wydajność wężownicy.
• Czyszczenie cewek: Raz w roku lub w razie potrzeby zleć technikowi kontrolę i czyszczenie wężownicy parownika. Brud i zanieczyszczenia na żebrach wężownicy mogą utrudniać wymianę ciepła.
• Kontrola odpływu kondensatu: Sprawdź tacę ociekową i przewód odpływowy kondensatu pod kątem zatorów i glonów. Usuń wszelkie przeszkody, aby zapewnić prawidłowy odpływ i zapobiec szkodom spowodowanym przez wodę.
• Kontrola poziomu czynnika chłodniczego: Podczas corocznego przeglądu serwisowego technik powinien sprawdzić poziom czynnika chłodniczego. Nieprawidłowy poziom czynnika może prowadzić do obniżenia wydajności i potencjalnego uszkodzenia układu.

7. Rozwiązywanie Problemów

W przypadku problemów z systemem HVAC należy skonsultować się z wykwalifikowanym technikiem HVAC. Próba naprawy bez odpowiedniego przeszkolenia i narzędzi może być niebezpieczna i skutkować unieważnieniem gwarancji. Poniżej przedstawiono kilka typowych objawów i potencjalnych przyczyn związanych z cewką A:

• Słabe chłodzenie/ogrzewanie: Może to oznaczać niski poziom czynnika chłodniczego, brudną wężownicę lub ograniczony przepływ powietrza z powodu zatkanego filtra.
• Wyciek wody: Często przyczyną jest zatkany odpływ kondensatu lub tacka.
• Lód na wężownicy lub przewodach czynnika chłodniczego: Zazwyczaj jest to objaw niskiego poziomu czynnika chłodniczego, ograniczonego przepływu powietrza lub uszkodzonego urządzenia pomiarowego.
• Nietypowe dźwięki: Może to wskazywać na problemy z wentylatorem urządzenia do przetwarzania powietrza, przewodami wentylacyjnymi lub innymi elementami systemu, a nie z samą wężownicą.

8. Specyfikacje

Szczegółowe dane techniczne cewki Lennox C37-38A-2F-1/15Y29 A:

Obraz: Etykieta produktu pokazująca numer modelu, zgodność czynnika chłodniczego, ciśnienie projektowe i certyfikaty UL/AHRI.

Aby zarejestrować produkt lub uzyskać więcej szczegółów, zapoznaj się z numerem seryjnym: S6017C29337.

Obraz: Etykieta na opakowaniu wysyłkowym z numerem modelu i numerem seryjnym S6017C29337.

9. Informacje o gwarancji

Ta grzałka Lennox A-coil jest objęta gwarancją producenta. Szczegółowe warunki gwarancji mogą się różnić. Szczegółowe informacje dotyczące zakresu gwarancji, czasu jej trwania i procedur reklamacyjnych można znaleźć w dokumentacji gwarancyjnej dołączonej do urządzenia lub u autoryzowanego dealera Lennox. Zachowaj dowód zakupu i dokumentację instalacji na potrzeby gwarancji.

10. Wsparcie i kontakt

W celu uzyskania pomocy technicznej, serwisu lub części zamiennych prosimy o kontakt z wykwalifikowanym specjalistą HVAC lub autoryzowanym dealerem Lennox. Dysponują oni wiedzą i zasobami, aby zapewnić dokładną diagnostykę i naprawę Twojego systemu.

Aby uzyskać ogólne informacje o produktach Lennox, odwiedź oficjalną stronę Lennox webstrona.
