Zyxel GS1200-5 5-portowy gigabitowy Web Przełącznik zarządzany

1. Wprowadzenie

Niniejsza instrukcja zawiera szczegółowe instrukcje dotyczące instalacji, obsługi, konserwacji i rozwiązywania problemów z urządzeniem Zyxel GS1200-5 5-Port Gigabit. Web Przełącznik zarządzalny. Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję, aby zapewnić jego prawidłowe i bezpieczne działanie. Przełącznik Zyxel GS1200-5 został zaprojektowany z myślą o zapewnieniu niezawodnej i szybkiej łączności sieciowej w małych biurach i biurach domowych, oferując zaawansowane funkcje zarządzania za pośrednictwem przyjaznego dla użytkownika interfejsu. web interfejs.

2. Informacje dotyczące bezpieczeństwa

• Upewnij się, że urządzenie jest umieszczone na stabilnej, płaskiej powierzchni, z dala od bezpośredniego światła słonecznego, źródeł ciepła i wilgoci.
• Nie zasłaniaj otworów wentylacyjnych. Odpowiedni przepływ powietrza jest niezbędny, aby zapobiec przegrzaniu.
• Używaj wyłącznie zasilacza dołączonego do urządzenia. Użycie niewłaściwego zasilacza może uszkodzić przełącznik i unieważnić gwarancję.
• Nie otwierać urządzenia casing. Wszelkie prace serwisowe powierzaj wykwalifikowanemu personelowi.
• Trzymaj urządzenie z dala od płynów i unikaj rozlewania na nie płynów.
• Odłączaj kabel zasilający podczas burzy z piorunami lub jeśli urządzenie nie jest używane przez dłuższy czas.

3. Zawartość opakowania

Sprawdź, czy w przesyłce znajdują się następujące elementy:

• Zyxel GS1200-5 5-portowy gigabitowy Web Przełącznik zarządzany
• Zasilacz
• Szybki przewodnik

4. Koniec produktuview

Przełącznik Zyxel GS1200-5 wyposażony jest w pięć portów Gigabit Ethernet, zapewniając szybką łączność dla urządzeń przewodowych. Został zaprojektowany z myślą o cichej pracy dzięki konstrukcji bezwentylatorowej i oferuje… webzarządzanie oparte na zaawansowanych konfiguracjach sieciowych.

Rysunek 4.1: Przód view przełącznika Zyxel GS1200-5, z zaznaczonymi pięcioma portami Gigabit Ethernet, przyciskiem Reset oraz diodami LED zasilania/systemu. Diody LED nad każdym portem wskazują stan łącza 10/100M (pomarańczowa) i 1000M (zielona).

Rysunek 4.2: Kątowy view przełącznika Zyxel GS1200-5, pokażasing jego kompaktowa i trwała metalowa obudowaasing, zaprojektowany do efektywnego odprowadzania ciepła bez użycia wentylatora.

Rysunek 4.3: Szczegółowy view wewnętrznej konstrukcji sprzętowej, obrazującej solidne i wysokiej jakości komponenty zastosowane w urządzeniu Zyxel GS1200-5, przyczyniające się do jego niezawodności i długowieczności.

Rysunek 4.4: Na tym zdjęciu podkreślono przyjazne dla użytkownika aspekty przełącznika, charakteryzującego się zarówno prostotą „Plug & Play” w przypadku podstawowego użytkowania, jak i „Web Interfejs graficzny użytkownika umożliwiający zaawansowaną konfigurację i zarządzanie.

Rysunek 4.5: Przedstawienie przełącznika o „zerowej pracy”, wskazujące na jego konstrukcję bez wentylatora, która zapewnia cichą pracę, odpowiednią do różnych środowisk, w tym biur i domów.

Rysunek 4.6: Na tym obrazku widać zalety funkcji „IGMP Snooping”, która optymalizuje przesyłanie ruchu multimedialnego, zapewniając płynne przesyłanie strumieniowe filmów 4K, muzyki i innych treści w całej sieci.

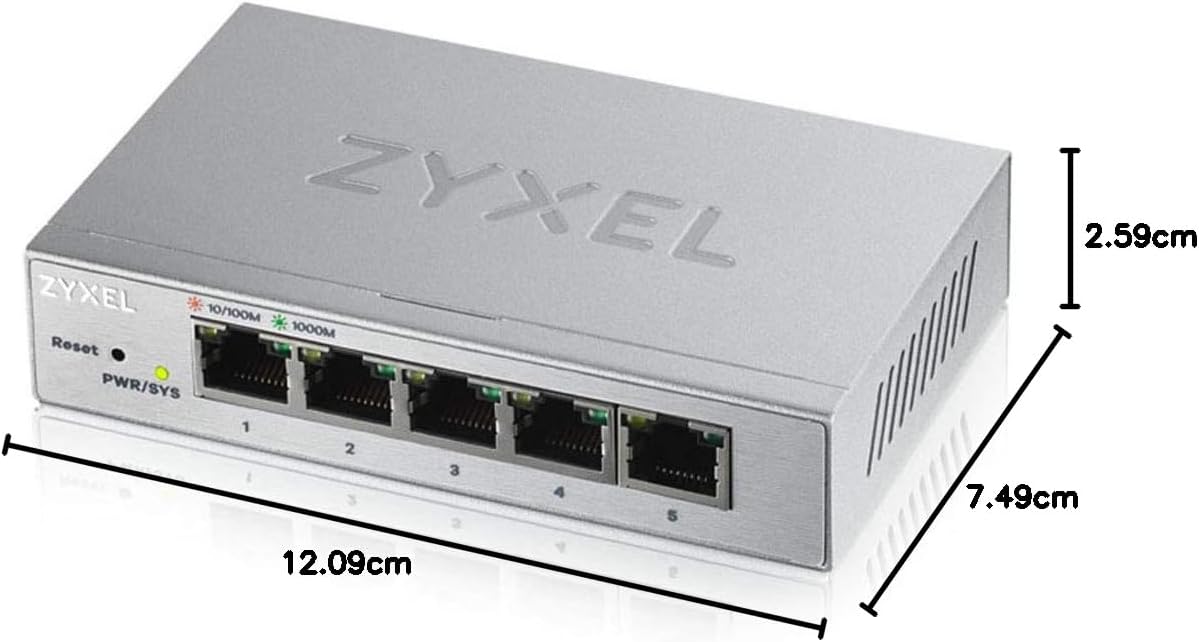

Rysunek 4.7: Kompaktowe wymiary przełącznika Zyxel GS1200-5 wynoszą ok. 12.09 cm (długość) x 7.49 cm (szerokość) x 2.59 cm (wysokość), co ułatwia montaż w różnych lokalizacjach.

Wskaźniki LED

• Dioda LED zasilania/systemu:
  • Jednolity zielony: Włącz zasilanie, system działa normalnie.
  • Wyłączony: Brak zasilania lub błąd systemu.
• Diody LED portu (10/100M - pomarańczowy, 1000M - zielony):
  • Solidny: Połączenie ustanowione.
  • Błyskowy: Aktywność (transmisja danych).
  • Wyłączony: Brak łącza.

5. Konfiguracja

5.1 połączenie fizyczne

1. Umieść przełącznik Zyxel GS1200-5 na stabilnej powierzchni.
2. Podłącz urządzenia sieciowe (komputery, serwery, kamery IP, telefony VoIP itp.) do portów Ethernet przełącznika za pomocą standardowych kabli Ethernet.
3. Podłącz dołączony zasilacz do wejścia zasilania przełącznika, a następnie do gniazdka elektrycznego. Dioda LED PWR/SYS zaświeci się na zielono, wskazując, że przełącznik jest włączony.

5.2 Początkowy Web Dostęp do zarządzania

Zyxel GS1200-5 to web-zarządzany przełącznik, umożliwiający konfigurację za pomocą web Przeglądarka. Domyślnie przełącznik uzyskuje adres IP za pośrednictwem DHCP. Jeśli serwer DHCP jest niedostępny, użyje zapasowego adresu IP (np. 192.168.1.1).

1. Sprawdź, czy komputer jest podłączony do przełącznika.
2. Otwórz web przeglądarka (np. Chrome, Firefox, Edge).
3. Jeśli w Twojej sieci jest serwer DHCP, znajdź adres IP przypisany do przełącznika (sprawdź listę klientów DHCP na routerze). Jeśli nie, spróbuj użyć domyślnego adresu IP (dokładny domyślny adres IP, zazwyczaj 192.168.1.1, znajdziesz w Przewodniku szybkiego startu).
4. Wpisz adres IP przełącznika w pasku adresu przeglądarki i naciśnij Enter.
5. Zostaniesz poproszony o podanie nazwy użytkownika i hasła. Informacje na temat domyślnych danych logowania znajdziesz w Przewodniku szybkiego startu. Ze względów bezpieczeństwa zdecydowanie zalecamy zmianę domyślnego hasła natychmiast po pierwszym zalogowaniu.

6. Obsługa

Po podłączeniu i skonfigurowaniu przełącznik Zyxel GS1200-5 automatycznie uruchamia się, zapewniając podstawową łączność sieciową. web interfejs zarządzania zapewnia dostęp do zaawansowanych funkcji:

• VLAN (wirtualna sieć lokalna): Podziel swoją sieć na mniejsze, odizolowane grupy, aby zwiększyć bezpieczeństwo i wydajność. Jest to przydatne do oddzielenia sieci dla gości, ruchu głosowego lub poszczególnych działów.
• QoS (Jakość usług): Priorytetyzacja ruchu sieciowego dla aplikacji krytycznych, takich jak transmisja głosu (VoIP) i strumieniowanie wideo, zapewnia płynną pracę i redukuje opóźnienia. Przełącznik obsługuje QoS oparte na portach.
• Agregacja łączy (LAG): Połącz dwa porty Ethernet, aby utworzyć jedno połączenie o większej przepustowości. Może to zwiększyć przepustowość i zapewnić redundancję dla ruchu w łączu w górę/w dół do innych urządzeń sieciowych, takich jak serwery lub przełączniki.
• Śledzenie IGMP: Zoptymalizuj dostarczanie ruchu multicast, który jest kluczowy dla efektywnego przesyłania strumieniowego treści multimedialnych (np. IPTV) poprzez zapobieganie niepotrzebnemu zalewaniu wszystkich portów pakietami multicast.
• Zapobieganie pętlom: Wykrywaj i zapobiegaj pętlom sieciowym, które mogą powodować burze rozgłoszeniowe i niestabilność sieci.

Zapoznaj się z pełną instrukcją obsługi (dostępną w dziale pomocy technicznej Zyxel) webAby uzyskać szczegółowe instrukcje dotyczące konfigurowania tych zaawansowanych funkcji, odwiedź witrynę web interfejs.

7. Konserwacja

7.1 Czyszczenie

Aby utrzymać optymalną wydajność i wydłużyć żywotność przełącznika, okresowo czyść jego zewnętrzną powierzchnię miękką, suchą ściereczką. Nie używaj środków czyszczących w płynie ani aerozolu. Upewnij się, że otwory wentylacyjne są wolne od kurzu i zanieczyszczeń.

7.2 aktualizacji oprogramowania sprzętowego

Firma Zyxel okresowo publikuje aktualizacje oprogramowania układowego w celu poprawy wydajności, dodania nowych funkcji lub usunięcia luk w zabezpieczeniach. Zaleca się sprawdzenie wsparcia technicznego firmy Zyxel. webOdwiedź naszą stronę, aby uzyskać najnowsze oprogramowanie układowe dla modelu GS1200-5. Postępuj zgodnie z instrukcjami dołączonymi do pakietu aktualizacji oprogramowania układowego, aby uniknąć uszkodzenia urządzenia podczas procesu aktualizacji.

8. Rozwiązywanie Problemów

W tej sekcji znajdziesz rozwiązania typowych problemów, jakie możesz napotkać w przypadku przełącznika Zyxel GS1200-5.

8.1 Brak zasilania / dioda LED PWR/SYS wyłączona

• Sprawdź, czy zasilacz jest prawidłowo podłączony do przełącznika i gniazdka elektrycznego.
• Sprawdź, czy gniazdko elektryczne działa prawidłowo, podłączając do niego inne urządzenie.
• Sprawdź, czy używasz oryginalnego zasilacza Zyxel dostarczonego wraz z przełącznikiem.

8.2 Brak połączenia / dioda LED portu wyłączona

• Sprawdź, czy kabel Ethernet jest prawidłowo podłączony do portu przełącznika i podłączonego urządzenia.
• Aby wykluczyć uszkodzenie, wypróbuj inny kabel Ethernet.
• Sprawdź, czy podłączone urządzenie (np. komputer, router) jest włączone i czy jego karta sieciowa jest włączona.
• Spróbuj podłączyć urządzenie do innego portu przełącznika.

8.3 Brak dostępu Web Interfejs zarządzania

• Sprawdź, czy Twój komputer znajduje się w tym samym segmencie sieci co przełącznik. Jeśli przełącznik używa domyślnego adresu IP (np. 192.168.1.1), upewnij się, że adres IP Twojego komputera znajduje się w tej samej podsieci (np. 192.168.1.X, gdzie X to dowolna liczba inna niż 1).
• Wyczyść pamięć podręczną i pliki cookie przeglądarki lub spróbuj innej web przeglądarka.
• Jeśli zapomniałeś hasła, może być konieczne przywrócenie ustawień fabrycznych. Instrukcje dotyczące resetowania (zazwyczaj polegające na naciśnięciu i przytrzymaniu przycisku Reset) znajdziesz w skróconej instrukcji obsługi. Notatka: Przywrócenie ustawień fabrycznych spowoduje usunięcie wszystkich niestandardowych konfiguracji.

8.4 Niska wydajność sieci

• Sprawdź diody LED portów, aby upewnić się, że urządzenia łączą się z prędkością gigabitową (zielona dioda LED). Jeśli dioda jest pomarańczowa, połączenie wynosi 10/100 Mb/s.
• Upewnij się, że Twoje kable Ethernet są przystosowane do prędkości gigabitowych (Cat5e lub wyższej).
• Sprawdź, czy w sieci nie ma nadmiernego ruchu lub aplikacji intensywnie wykorzystujących przepustowość.
• Rozważ skonfigurowanie QoS w celu nadania priorytetu krytycznemu ruchowi.

9. Specyfikacje

10. Gwarancja i wsparcie

Zyxel GS1200-5 5-portowy gigabitowy Web Przełącznik zarządzany jest wyposażony w dożywotnia gwarancja, zapewniając spokój ducha w zakresie trwałości i niezawodności. Warunki gwarancji, dostępność usług i czas reakcji serwisu mogą się różnić w zależności od kraju lub regionu.

Aby uzyskać pomoc techniczną, aktualizacje oprogramowania sprzętowego i dodatkowe zasoby, odwiedź oficjalną stronę pomocy technicznej firmy Zyxel webwitrynę. Znajdziesz tam również sekcje FAQ i fora społeczności, gdzie znajdziesz odpowiedzi na najczęstsze pytania.

Wsparcie Zyxel Webstrona: www.zyxel.com/support
