Instrukcja obsługi skanera diagnostycznego KONNWEI KW808 EOBD OBD2

1. Wprowadzenie

Skaner diagnostyczny KONNWEI KW808 EOBD OBD2 to profesjonalne narzędzie przeznaczone do diagnostyki pojazdów. Obsługuje wszystkie dziewięć trybów testowania OBDII w pojazdach zgodnych ze standardem OBDII EOBD, umożliwiając mechanikom i użytkownikom indywidualnym precyzyjną diagnostykę różnych problemów. To przenośne urządzenie skanujące zapewnia szybki i łatwy dostęp do kodów błędów EOBD silnika, pomagając w skutecznej identyfikacji i rozwiązywaniu problemów.

W niniejszej instrukcji znajdują się szczegółowe instrukcje dotyczące konfiguracji, obsługi i konserwacji skanera KW808, a także wskazówki dotyczące rozwiązywania problemów oraz dane techniczne produktu.

2. Zawartość opakowania

Po otwarciu opakowania prosimy sprawdzić, czy wszystkie wymienione poniżej elementy znajdują się w opakowaniu i są w dobrym stanie:

• 1x KONNWEI KW808 Czytnik kodów OBD2 (jednostka główna)
• 1x kabel połączeniowy OBD II (142 cm)
• 1x Czarna torba transportowa
• 1x Instrukcja obsługi
• 1x CD (Oprogramowanie/Sterowniki)

Rysunek 2.1: Zawartość opakowania KONNWEI KW808

3. Informacje dotyczące bezpieczeństwa

Podczas pracy przy pojeździe należy zawsze przestrzegać zasad bezpieczeństwa. Niewłaściwe użycie narzędzi diagnostycznych może prowadzić do obrażeń ciała lub uszkodzenia pojazdu. Prosimy o zapoznanie się z poniższymi wytycznymi i ich przestrzeganie:

• Upewnij się, że pojazd jest zaparkowany na równej powierzchni i ma zaciągnięty hamulec postojowy.
• Nosić odpowiednią ochronę oczu.
• Trzymaj odzież, włosy, ręce, narzędzia i sprzęt testowy z dala od ruchomych lub gorących części silnika.
• Nie podłączaj ani nie odłączaj sprzętu testowego, gdy zapłon jest włączony lub gdy silnik pracuje.
• Skaner KW808 jest zasilany z akumulatora pojazdu o napięciu od 8.0 do 18.0 V przez port OBD-II. Nie należy zasilać urządzenia zewnętrzną baterią 9 V, ponieważ nie jest ona obsługiwana.

4. Funkcje produktu

Skaner KONNWEI KW808 oferuje szereg funkcji umożliwiających kompleksową diagnostykę pojazdów:

• Szeroka kompatybilność pojazdów: Współpracuje ze wszystkimi pojazdami zgodnymi ze standardem OBD2 wyprodukowanymi w 1996 r. i nowszymi (amerykańskimi, europejskimi i azjatyckimi).
• Pobieranie kodu DTC: Pobiera kody ogólne (P0, P2, P3 i U0) i kody specyficzne dla producenta (P1, P3 i U1).
• Zarządzanie kontrolką Check Engine: Łatwo określa przyczynę zapalenia się kontrolki MIL (Check Engine), wyłącza ją, kasuje kody błędów i resetuje monitory.
• Transmisja danych na żywo: Odczytuje strumień danych PCM na żywo i wyświetla dane z testu czujnika O2 na żywo.
• Zatrzymaj dane ramki: Viewdane zamrożone w czasie, które rejestrują stan pojazdu w momencie ustawienia kodu błędu.
• Status gotowości I/M: Wyświetla stan gotowości monitora i I/M (emisje), co ułatwia kontrolę emisji spalin.
• Oczekujące kody: Identyfikuje oczekujące kody, które jeszcze nie spowodowały wyzwolenia kontrolki MIL.
• Informacje o pojeździe: Pobiera informacje o pojeździe (VIN, CID i CVN).
• Obsługa protokołów: Obsługuje CAN (Controller Area Network) i wszystkie inne aktualne protokoły OBD2.
• Wbudowana biblioteka DTC: Zintegrowana biblioteka wyszukiwania kodów DTC OBD2 umożliwiająca szybkie definiowanie kodów.
• Przyjazny dla użytkownika wyświetlacz: Duży, łatwy do odczytania ekran LCD z podświetleniem.
• Zarządzanie danymi: Pamięć/bateria zapasowa do przechowywania danych poza pojazdemview i analiza.
• Wielojęzyczny interfejs: Dwujęzyczny interfejs i definicje DTC (angielski/hiszpański).
• Aktualizacje oprogramowania: Możliwość uaktualniania oprogramowania przez Internet.
• Drukowanie danych: Możliwość drukowania danych za pośrednictwem komputera PC.

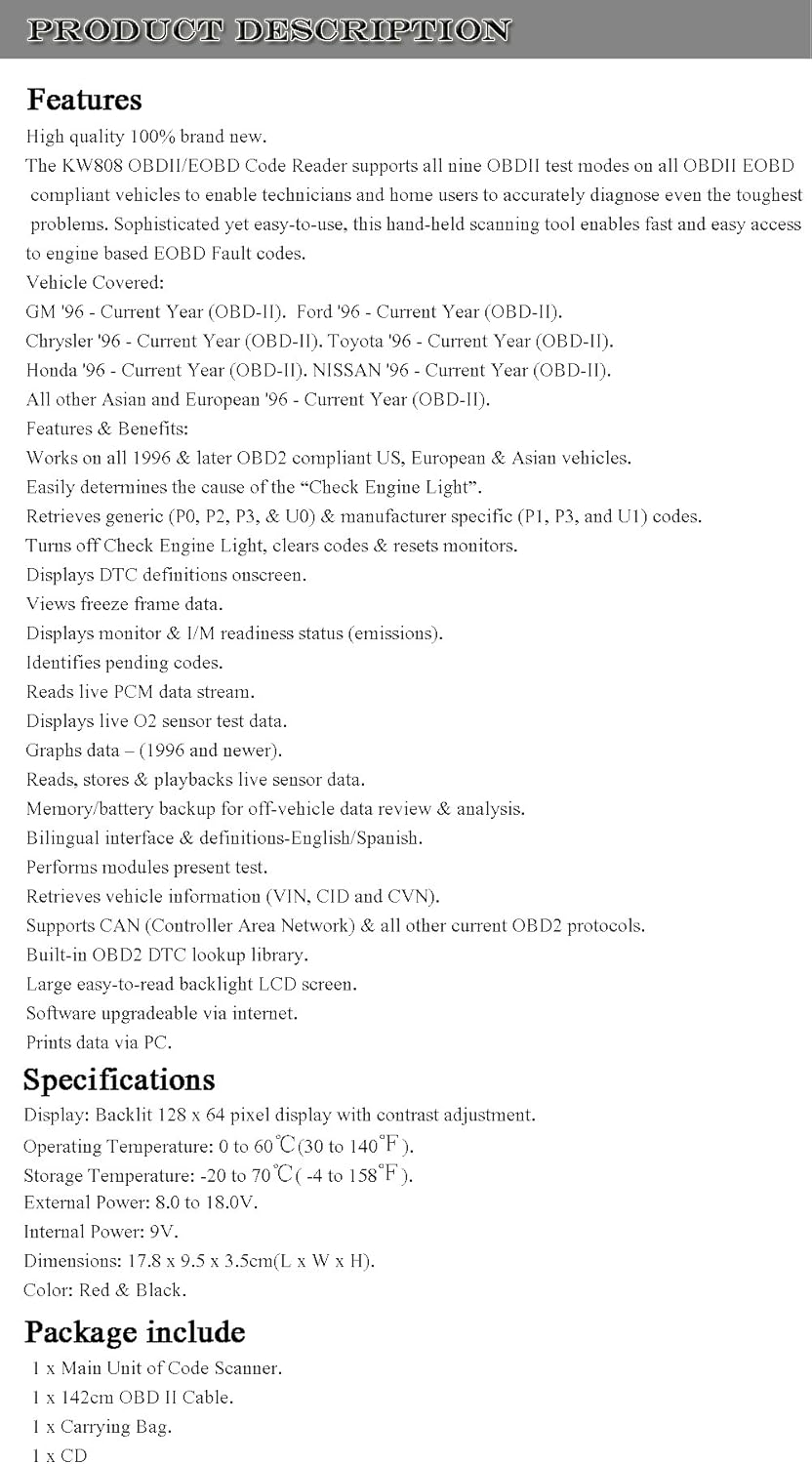

Rysunek 4.1: Funkcja KONNWEI KW808view

5. Konfiguracja

Aby przygotować skaner KONNWEI KW808 do użytku, wykonaj następujące czynności:

1. Zlokalizuj port OBD-II pojazdu: 16-pinowe złącze łącza danych (DLC) zazwyczaj znajduje się pod deską rozdzielczą po stronie kierowcy. Jeśli nie możesz go znaleźć, zapoznaj się z instrukcją serwisową pojazdu, aby uzyskać dokładną lokalizację.
2. Podłącz skaner: Przy wyłączonym zapłonie pojazdu, mocno podłącz kabel połączeniowy OBD-II skanera KW808 do złącza DLC pojazdu. Upewnij się, że połączenie jest stabilne.
3. Włączanie: Przekręć zapłon pojazdu do pozycji „ON” (wyłącz silnik). Skaner włączy się automatycznie, pobierając energię bezpośrednio z akumulatora pojazdu. Urządzenie nie obsługuje zasilania z wewnętrznej baterii 9 V.
4. Ekran początkowy: Skaner wyświetli menu główne lub ekran stanu systemu.

Rysunek 5.1: Port złącza KW808

6. Instrukcja obsługi

Skaner KW808 posiada przyjazny dla użytkownika interfejs z przyciskami nawigacyjnymi. Zapoznaj się z przyciskami:

• WCHODZIĆ: Potwierdza wybór lub wchodzi do menu.
• ESC: Wraca do poprzedniego ekranu lub anuluje operację.
• Strzałki GÓRA/DÓŁ: Poruszaj się po opcjach menu.
• Strzałki LEWO/PRAWO: Przesuń kursor lub zmień wartości.
• ?: Zapewnia pomoc i informacje na temat bieżącej funkcji.
• Przycisk zasilania: Włącza/wyłącza urządzenie (choć zazwyczaj jest zasilane z pojazdu).

Rysunek 6.1: Interfejs skanera KW808

6.1. Odczyt kodów usterek diagnostycznych (DTC)

1. Podłącz skaner do pojazdu i włącz zapłon.
2. Z menu głównego wybierz „Odczyt kodów” i naciśnij ENTER.
3. Skaner będzie komunikował się z komputerem pojazdu i wyświetlał wszystkie zapisane kody DTC.
4. Użyj strzałek GÓRA/DÓŁ, aby przewijać kody i ich definicje.

6.2. Erasing Kody usterek diagnostycznych (DTC)

Ostrzeżenie: Erasing DTCs kasuje wszystkie dane diagnostyczne. Przed kontynuacją upewnij się, że zapisałeś wszystkie kody i dane zamrożonej klatki.

1. Podłącz skaner i włącz zapłon.
2. Z menu głównego wybierz opcję „Usuń kody” i naciśnij ENTER.
3. Potwierdź czynność po wyświetleniu monitu. Skaner usunie kody błędów i wyłączy kontrolkę Check Engine (MIL).

6.3. Stan gotowości I/M

Funkcja ta sprawdza gotowość systemów monitorowania emisji spalin. Jest przydatna do określenia, czy pojazd jest gotowy do testu emisji spalin.

1. Podłącz skaner i włącz zapłon.
2. Wybierz opcję „Gotowość I/M” z menu i naciśnij ENTER.
3. Na wyświetlaczu pojawi się stan różnych monitorów (np. czujnika O2, układu EVAP). „OK” lub „Complete” oznacza, że ​​monitor został uruchomiony, a „INC” lub „Incomplete” oznacza, że ​​nie został uruchomiony.

6.4. ViewZablokuj dane w ramce

Dane zamrożone w czasie dają obraz stanu pracy pojazdu w momencie wystąpienia usterki związanej z emisją spalin.

1. Podłącz skaner i włącz zapłon.
2. Wybierz opcję „Zamroź klatkę” z menu i naciśnij ENTER.
3. Skaner wyświetli różne parametry, takie jak obroty silnika, prędkość pojazdu, temperatura płynu chłodzącego itp., zarejestrowane w momencie ustawienia kodu DTC.

6.5. Inne funkcje

Odkryj inne funkcje, takie jak „Dane na żywo”, „Test czujnika O2”, „Test monitora pokładowego”, „Test podzespołów” i „Informacje o pojeździe”, poruszając się po menu głównym. Każda funkcja dostarcza szczegółowych informacji diagnostycznych.

7. Konserwacja

Aby zapewnić długowieczność i optymalną wydajność skanera KONNWEI KW808, należy przestrzegać następujących wskazówek dotyczących konserwacji:

• Czyszczenie: Użyj miękkiego, damp Do czyszczenia zewnętrznej powierzchni skanera należy używać ściereczki. Nie należy używać środków czyszczących o właściwościach ściernych ani rozpuszczalników.
• Składowanie: Przechowuj skaner w torbie transportowej, gdy nie jest używany, w czystym i suchym miejscu. Unikaj ekstremalnych temperatur i bezpośredniego światła słonecznego.
• Pielęgnacja kabli: Regularnie sprawdzaj kabel OBD-II pod kątem ewentualnych uszkodzeń. Nie zginaj ani nie zagniataj go nadmiernie.
• Aktualizacje oprogramowania: Okresowo sprawdzaj oficjalne dane KONNWEI webStrona z aktualizacjami oprogramowania. Aktualizacje mogą poprawić funkcjonalność i rozszerzyć kompatybilność pojazdów. Skaner można aktualizować przez Internet za pomocą komputera.

8. Rozwiązywanie Problemów

Jeśli podczas korzystania ze skanera KW808 wystąpią problemy, zapoznaj się z poniższymi typowymi problemami i ich rozwiązaniami:

9. Specyfikacje

10. Gwarancja i wsparcie

Aby uzyskać informacje dotyczące gwarancji, pomocy technicznej lub zapytań serwisowych, zapoznaj się z dokumentacją dołączoną do produktu lub odwiedź oficjalną stronę KONNWEI webDane kontaktowe do działu obsługi klienta są zazwyczaj podane na stronie producenta. webstronie lub w załączonej instrukcji obsługi.
