Manual Arahan Pemasangan Dinding TV Perlegear

pengenalan

Manual ini memberikan arahan terperinci untuk pemasangan, pengendalian dan penyelenggaraan Pemasangan Dinding TV Perlegear anda yang selamat dan betul. Pakej ini merangkumi dua model berbeza: Pemasangan Dinding TV Gerakan Penuh PGPIMFK1 dan Pemasangan Dinding TV Condong PGLT1Sila baca manual ini dengan teliti sebelum memulakan pemasangan dan simpannya untuk rujukan pada masa hadapan.

Imej: Pemasangan Dinding TV Gerakan Penuh Perlegear PGPIMFK1 (atas) dan Pemasangan Dinding TV Tilt PGLT1 (bawah).

Maklumat Keselamatan

AMARAN: Kegagalan membaca dan mematuhi semua arahan boleh mengakibatkan kecederaan diri, kerosakan harta benda atau pembatalan jaminan. Jika anda tidak memahami arahan ini atau mempunyai keraguan tentang keselamatan pemasangan, sila hubungi khidmat pelanggan Perlegear.

• Jangan pasang pada dinding yang tidak kukuh dari segi struktur. Pastikan permukaan pelekap dapat menyokong berat gabungan pelekap dan televisyen dengan selamat.
• Jangan melebihi kapasiti berat maksimum yang ditetapkan untuk setiap tempat duduk.
• Sentiasa gunakan pencari stud untuk mencari stud kayu atau pastikan anda memasangnya pada konkrit/bata padu dengan sauh yang sesuai.
• Jauhkan kanak-kanak dan haiwan peliharaan semasa pemasangan.
• Periksa semua sambungan dan pengikat secara berkala untuk memastikan ia kekal kukuh.

Persediaan dan Pemasangan

Pemasangan yang betul adalah penting untuk keselamatan dan fungsi pelekap dinding TV anda. Pastikan anda mempunyai semua peralatan dan perkakasan yang diperlukan sebelum bermula.

1. Sahkan Keserasian TV

Sebelum pemasangan, pastikan corak, berat dan saiz VESA TV anda serasi dengan dudukan khusus yang anda ingin gunakan.

• PGPIMFK1 (Gerakan Penuh): Sesuai dengan corak VESA dari 100x100mm hingga 400x400mm. Sesuai dengan TV 26-60 inci.
• PGLT1 (Memiringkan): Sesuai dengan corak VESA dari 200x100mm hingga 600x400mm. Sesuai dengan TV 32-80 inci.

Imej: Jadual keserasian untuk Pemasangan TV Tilting PGLT1, menunjukkan corak VESA dan kapasiti berat untuk saiz TV yang berbeza.

2. Pemasangan Plat Dinding

Cari titik pelekap yang sesuai (kancing kayu atau konkrit/bata pepejal) di dinding anda. Tandakan kedudukan penggerudian dengan tepat menggunakan plat dinding sebagai templat. Gerudi lubang pandu dan pasangkan plat dinding menggunakan perkakasan yang disediakan yang sesuai untuk jenis dinding anda.

Imej: Menggambarkan kemudahan pemasangan, menunjukkan dua individu mengangkat TV ke arah pelekap dinding gerakan penuh yang telah dipasang sebelumnya. Imej ini juga mengetengahkan jaminan 5 tahun.

3. Memasang Pendakap pada TV

Pasangkan pendakap TV ke bahagian belakang televisyen anda menggunakan skru dan penjarak yang betul untuk lubang VESA TV anda. Pastikan pendakap dipasang dengan kukuh dan rata.

4. Memasang TV pada Plat Dinding

Angkat TV dengan berhati-hati dengan pendakap yang dipasang dan sambungkannya pada plat dinding. Untuk pelekap PGPIMFK1 (Gerakan Penuh), pastikan fungsi kunci keselamatan diaktifkan selepas pemasangan untuk mengelakkan tercabut secara tidak sengaja. Untuk pelekap PGLT1 (Memiringkan), pastikan skru keselamatan diketatkan.

Imej: Butiran jarak dekat pelekap PGPIMFK1 Full Motion, menonjolkan elemen reka bentuk utama seperti fungsi kunci keselamatan, kimpalan lancar, reka bentuk pelarasan kecondongan dan pelarasan paras skrin.

Mengendalikan Pemasangan TV Anda

Pelarasan Pemasangan Gerakan Penuh PGPIMFK1

Dudukan PGPIMFK1 menawarkan kebolehlarasan yang meluas untuk mengoptimumkan viewpengalaman:

• Condong: Laraskan sudut kecondongan menegak dari +5° hingga -12° untuk mengurangkan silau dan cari yang sempurna viewsudut ing.
• Pusing: Putar TV secara mendatar sehingga ±45° (kiri ke kanan) untuk view dari kedudukan tempat duduk yang berbeza. Sudut pusing maksimum bergantung pada saiz TV anda.
• Pelarasan Tahap: Putar TV ±3° untuk memastikan ia rata sempurna selepas pemasangan.
• Pelanjutan/Penarikan Balik: Pemasangan boleh dilanjutkan sehingga 14.9 inci dari dinding dan ditarik balik kepada 3.2 inci yang langsing.

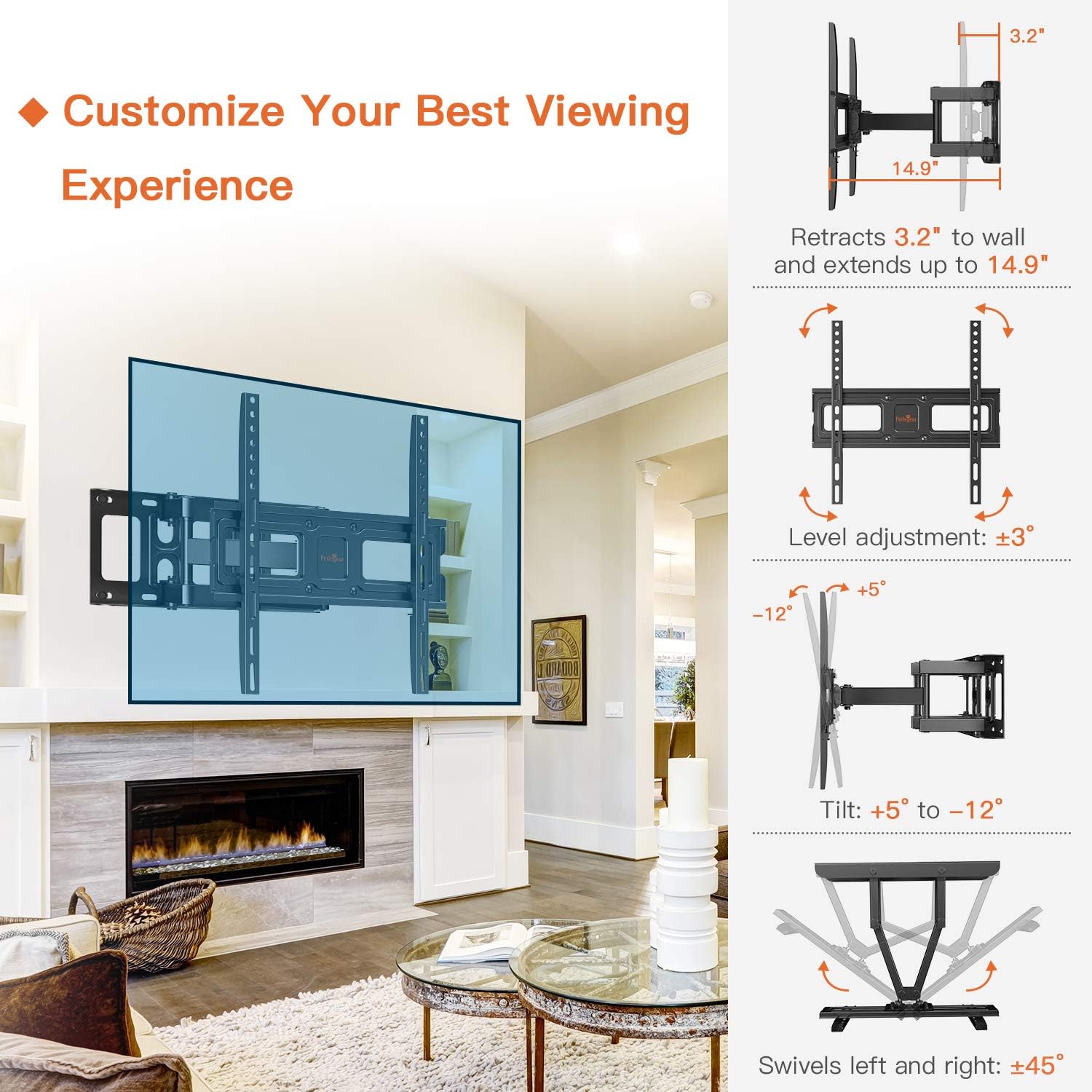

Imej: Perwakilan visual keupayaan pelekap PGPIMFK1 Full Motion, termasuk keupayaannya untuk menarik balik, memanjangkan, melaraskan aras, condong dan berpusing untuk disesuaikan viewing.

Pelarasan Pemasangan Condong PGLT1

Dudukan PGLT1 menyediakan fungsi condong yang mudah:

• Condong: Laraskan sudut kecondongan menegak dari +5° hingga -15° menggunakan tombol pelarasan bebas alat. Ini membantu dalam mengurangkan silau dan mencapai keselesaan viewsudut ing.
• Pro Rendahfile: Pemasangan ini mengekalkan pro yang rendahfile 2.1 inci dari dinding, memberikan penampilan yang anggun.

Imej: TV yang dipasang dengan Pemasangan Kecondongan PGLT1, menggambarkan julat pelarasan kecondongan dan tombol bebas alat yang mudah digunakan untuk menetapkan sudut.

Penyelenggaraan

Untuk memastikan ketahanan dan operasi yang selamat bagi pelekap dinding TV Perlegear anda, penyelenggaraan berkala adalah disyorkan:

• Pembersihan: Lap habuk pada dudukan dengan kerap menggunakan kain lembut dan kering. Elakkan menggunakan pembersih atau pelarut yang kasar yang boleh merosakkan kemasan.
• Pemeriksaan: Periksa semua skru, bolt dan sambungan secara berkala untuk memastikan ia ketat dan kukuh. Lama-kelamaan, getaran atau pelarasan boleh menyebabkan pengikat longgar.
• Pelinciran: Jika lengan artikulasi dudukan gerakan penuh menjadi kaku, sedikit pelincir berasaskan silikon boleh disapu pada titik pangsi.

Menyelesaikan masalah

Jika anda menghadapi masalah semasa atau selepas pemasangan, rujuk petua penyelesaian masalah biasa berikut:

• TV Tidak Aras: Untuk PGPIMFK1, gunakan ciri pelarasan aras ±3°. Untuk kedua-dua pelekap, pastikan plat dinding rata sebelum menggerudi. Periksa semula ketat semua skru pada pendakap TV.
• Gunung Terasa Longgar: Tanggalkan TV dengan segera dan periksa semula semua pengikat plat dinding dan skru pendakap TV. Pastikan anda telah memasangnya pada elemen struktur yang kukuh (stud, konkrit) dan menggunakan sauh yang sesuai.
• Kesukaran Menyesuaikan: Pastikan tiada kabel yang tersangkut atau menghalang pergerakan. Bagi PGPIMFK1, periksa sama ada lengan dihulurkan atau ditarik balik sepenuhnya, yang mungkin mengehadkan pergerakan selanjutnya ke arah itu. Bagi PGLT1, pastikan tombol condong dilonggarkan sebelum cuba melaraskan.
• Bahagian yang hilang: Jika mana-mana bahagian hilang daripada bungkusan, jangan teruskan pemasangan. Hubungi khidmat pelanggan Perlegear untuk bantuan.

Spesifikasi

Waranti dan Sokongan Pelanggan

Perlegear menyokong kualiti produknya. Pemasangan dinding TV anda dilengkapi dengan Waranti 5 tahun, seperti yang ditunjukkan pada pembungkusan produk dan bahan promosi.

Untuk sebarang pertanyaan, kebimbangan atau bantuan dengan pemasangan atau pengendalian, sila hubungi khidmat pelanggan Perlegear. Pasukan kami sedia memberikan sokongan profesional melalui e-mel atau melalui pusat khidmat pelanggan kami.

Sila lawati Perlegear rasmi weblaman web atau rujuk pembungkusan produk anda untuk maklumat hubungan terkini.
