Philips Contact Grill 5000 Series Instruction Manual

1. Танилцуулга

This manual provides essential information for the safe and efficient operation, maintenance, and care of your Philips Contact Grill 5000 Series, model HD6301/90. Please read these instructions thoroughly before first use and retain them for future reference. This appliance is designed to provide an effortless grilling experience with easy-to-clean removable plates and fast heating capabilities.

2. Аюулгүй байдлын чухал мэдээлэл

When using electrical appliances, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and/or injury to persons. This appliance is for household use only.

• Хэмжээг үргэлж баталгаажуулtagТөхөөрөмж дээр заасан e нь орон нутгийн сүлжээний хэмжээтэй тохирч байнаtagд төхөөрөмжийг холбохын өмнө.
• Үндсэн төхөөрөмж, утас, залгуурыг ус болон бусад шингэнд дүрж болохгүй.
• Төхөөрөмж болон түүний утсыг хүүхдэд хүрэхгүй газар хадгална уу.
• Гэмтсэн утас, залгууртай, эсвэл төхөөрөмж эвдэрсэн эсвэл ямар нэгэн байдлаар гэмтсэний дараа ямар ч төхөөрөмжийг бүү ажиллуул.
• The grill plates become very hot during operation. Always use oven mitts or gloves when handling hot parts.
• Ensure adequate ventilation around the appliance during use. Do not place it near flammable materials.
• Хэрэглээгүй үедээ болон цэвэрлэхийн өмнө төхөөрөмжийг залгуураас салга. Ашиглах эсвэл хадгалахын өмнө бүрэн хөргөнө.
• Төхөөрөмж дээр зүлгүүрийн цэвэрлэгээний бодис эсвэл хүчтэй химийн бодис бүү хэрэглээрэй.
• Энэхүү төхөөрөмжийг бие бялдар, мэдрэхүйн болон сэтгэцийн хомсдолтой, эсвэл туршлага, мэдлэг дутмаг хүмүүс (хүүхдүүдийг оролцуулан) ашиглахад зориулагдаагүй бөгөөд хэрэв тэдэнд аюулгүй байдлыг нь хариуцдаг хүнээс тухайн төхөөрөмжийг ашиглах зааварчилгаа өгөөгүй л бол.

3. Бүтээгдэхүүний бүрэлдэхүүн хэсгүүд

Familiarize yourself with the parts of your Philips Contact Grill.

• Main Unit with Control Dial
• Removable Grill Plates (Upper and Lower)
• Дуслын тавиур
• Тохируулах өндөр механизм
• Бариулын түгжээ

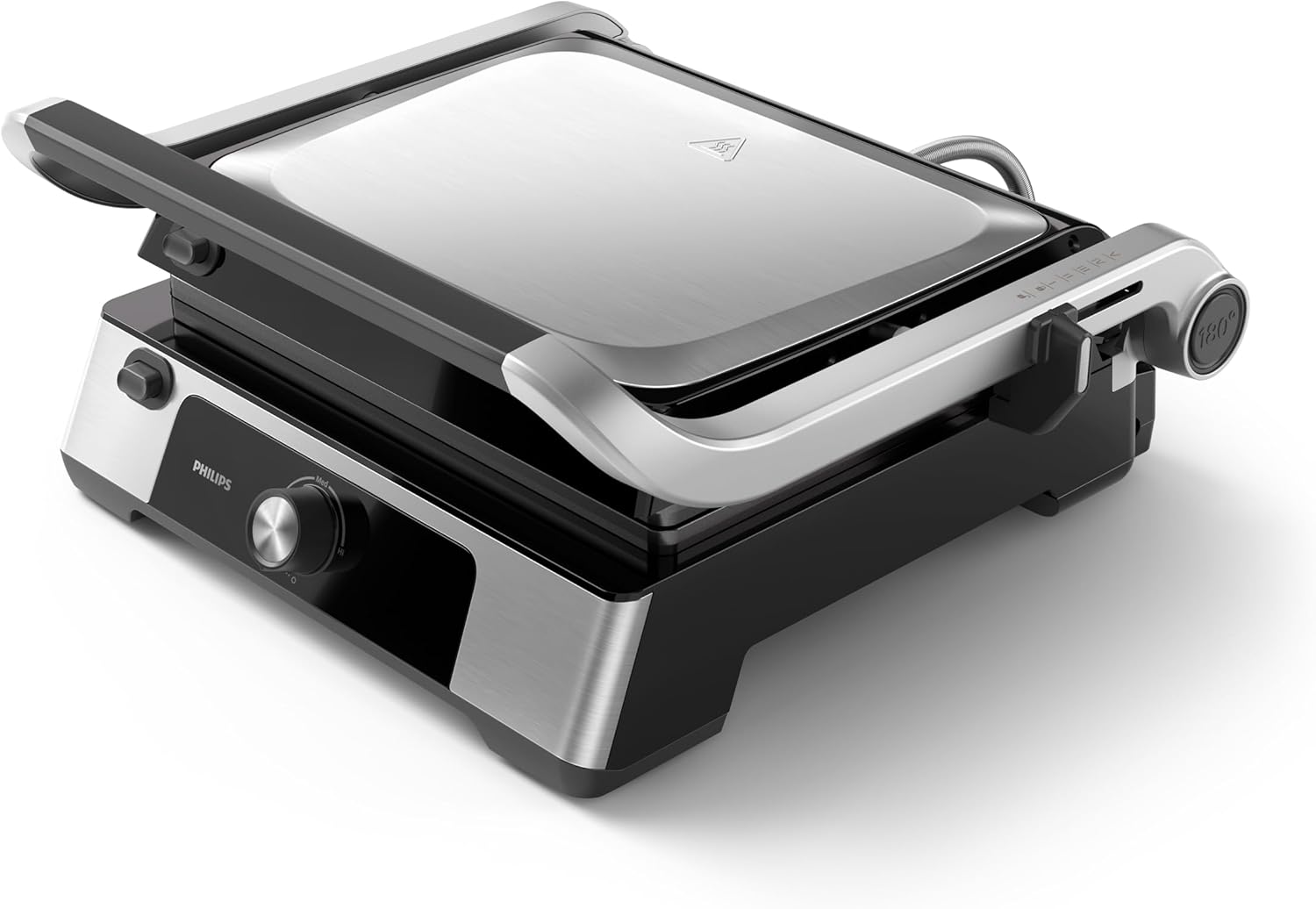

Figure 3.1: The Philips Contact Grill 5000 Series in its closed, ready-to-use position.

Figure 3.2: The grill with its lid open, revealing the ribbed non-stick grill plates.

Зураг 3.3: Урд view of the grill, highlighting the temperature control dial and power indicators.

Зураг 3.4: Нарийвчилсан view of the temperature control dial, ranging from 'Lo' to 'Hi' for precise cooking.

4. Тохиргоо

Анх удаа хэрэглэхийн өмнө болон дараагийн хэрэглээ бүрийн хувьд дараах алхмуудыг дагана уу.

1. Савлах: Шарсан мах болон бүх дагалдах хэрэгслийг савлагаанаас болгоомжтой авч хая. Хадгалах эсвэл хаяхын тулд савлагаатай байх.
2. Анхны цэвэрлэгээ: Үндсэн нэгжийн гадна талыг зараар арчихamp cloth. Wash the removable grill plates and drip tray with warm soapy water, rinse thoroughly, and dry completely. Ensure all parts are dry before assembly.
3. Хавтан суурилуулах: Slide the clean, dry grill plates into their designated slots on the main unit until they click into place.
4. Дуслын тавиур байрлуулах: Insert the drip tray into its slot at the front or back of the grill, depending on the model design, to collect excess fats and liquids.
5. Байршил: Place the grill on a stable, flat, heat-resistant surface, away from walls and flammable materials, ensuring adequate air circulation.

5. Ашиглалтын заавар

Your Philips Contact Grill offers versatile grilling options.

5.1. Урьдчилан халаах

1. Шарсан махны тагийг хаа.
2. Цахилгааны утсыг газардуулсан цахилгааны залгуурт холбоно уу.
3. Turn the temperature control dial to your desired setting (e.g., 'Hi' for most meats). The power indicator light will illuminate.
4. Allow the grill to pre-heat for approximately 5-10 minutes, or until the ready indicator light (if present) illuminates, indicating the grill has reached the set temperature.

5.2. Grilling Modes

The Philips Contact Grill supports two primary grilling configurations:

Гриллингтэй холбоо барина уу

For sandwiches, paninis, and thinner cuts of meat or vegetables.

• Place food on the lower grill plate.
• Gently lower the upper grill plate onto the food. The adjustable height feature allows the upper plate to float over thicker items, ensuring even cooking without crushing.
• Cook until desired doneness is achieved.

Figure 5.1: A steak being grilled in the contact position, demonstrating direct heat from both plates.

180° Flat Grilling

For larger quantities or different types of food that require open-surface grilling, such as multiple burgers, vegetables, or seafood.

• Open the grill completely by pushing the handle back until the upper plate lies flat, creating a large, flat grilling surface.
• Place food on both the upper and lower grill plates.
• Cook, turning food as needed, until desired doneness.

Figure 5.2: The grill fully opened to 180 degrees, providing a large flat surface for grilling multiple items simultaneously.

5.3. Тохируулж болох өндрийг

The adjustable height feature allows you to set the distance between the upper and lower grill plates. This is particularly useful for delicate items that should not be pressed, or for melting cheese on open-faced sandwiches.

• Use the lever or mechanism on the side of the grill to lock the upper plate at various heights above the lower plate.

Figure 5.3: The adjustable height mechanism, allowing the top plate to be set at different levels above the food.

5.4. After Grilling

• Once cooking is complete, turn the temperature dial to 'Off' or 'O'.
• Төхөөрөмжийг хананы залгуураас салга.
• Цэвэрлэхийн өмнө шарсан махыг бүрэн хөргөнө.

6. Цэвэрлэгээ ба засвар үйлчилгээ

Regular cleaning ensures the longevity and performance of your grill.

1. Хөргөх: Always allow the grill to cool down completely before cleaning.
2. Дуслын тавиурыг арилгах: Carefully slide out the drip tray and discard collected grease. Wash the drip tray with warm soapy water.
3. Шарсан хавтанг арилгах: Press the plate release buttons (if applicable) and carefully remove the grill plates.
4. Цэвэр мах шарах хавтан: Wash the removable grill plates with warm soapy water using a non-abrasive sponge. They are designed for easy cleaning. Rinse thoroughly and dry completely. Do not use metal scouring pads or abrasive cleaners.
5. Үндсэн нэгжийг цэвэрлэх: Үндсэн нэгжийн гадна талыг зараар арчихamp даавуу. Зүлгүүрийн цэвэрлэгч хэрэглэж болохгүй, үндсэн нэгжийг усанд дүрж болохгүй.
6. Дахин угсрах: Once all parts are clean and dry, reattach the grill plates and insert the drip tray.

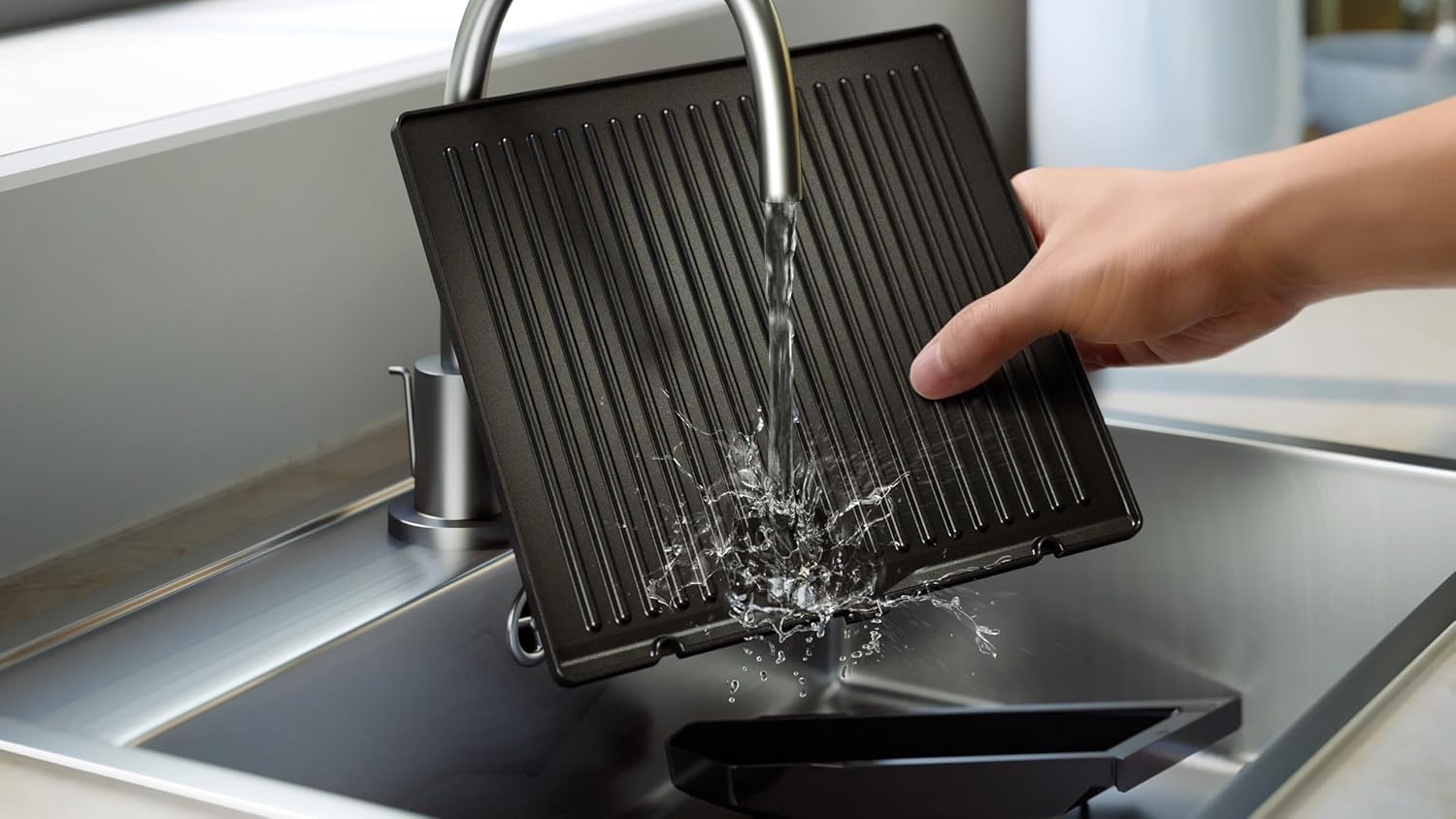

Figure 6.1: Demonstrating the ease of cleaning the removable grill plates under running water.

7. Алдаа засах

Хэрэв та мах шарахдаа асуудалтай тулгарвал дараах нийтлэг асуудал, шийдлүүдийг үзнэ үү.

• Мах шарах зуух халаахгүй байна:
  • Цахилгааны утсыг ажиллаж байгаа цахилгааны залгуурт найдвартай залгасан эсэхийг шалгаарай.
  • Check that the temperature control dial is turned to a setting other than 'Off' or 'O'.
  • Хэлхээ таслагч унтараагүй эсэхийг шалгана уу.
• Хоолны тавганд наалдсан байдал:
  • Ensure plates are clean and free of residue from previous use.
  • Lightly brush or spray cooking oil on the plates before pre-heating.
  • Ensure the grill is fully pre-heated before adding food.
• Тэгш бус хоол хийх:
  • Ensure food is evenly distributed on the grill plates.
  • For contact grilling, ensure the adjustable height is set correctly for the thickness of your food.

Хэрэв эдгээр шийдлүүдийг туршиж үзсэний дараа асуудал хэвээр байвал Philips хэрэглэгчийн тусламжтай холбогдоно уу.

8. Техникийн үзүүлэлтүүд

9. Баталгаат хугацаа ба дэмжлэг

For detailed warranty information, including terms and conditions, please refer to the warranty card included with your product or visit the official Philips website for your region. Philips provides customer support for product inquiries, troubleshooting assistance, and service requests.

Please have your model number (HD6301/90) and purchase date available when contacting support.
