Honeywell V4044A1191 Motorized Zone Valve ຄູ່ມືຜູ້ໃຊ້

ແນະນຳ

ຄູ່ມືການນໍາໃຊ້ນີ້ໃຫ້ຂໍ້ມູນທີ່ຈໍາເປັນສໍາລັບການຕິດຕັ້ງ, ການດໍາເນີນງານ, ແລະການບໍາລຸງຮັກສາ Honeywell V4044A1191 Motorized Zone Valve. ກະລຸນາອ່ານຄູ່ມືນີ້ຢ່າງລະອຽດກ່ອນທີ່ຈະຕິດຕັ້ງຫຼືປະຕິບັດອຸປະກອນເພື່ອຮັບປະກັນການປະຕິບັດທີ່ປອດໄພແລະປະສິດທິພາບ.

Honeywell V4044A1191 ເປັນປ່ຽງເຂດ motorized 120V ອອກແບບມາສໍາລັບການຄວບຄຸມການໄຫຼຂອງນ້ໍາໃນລະບົບຄວາມຮ້ອນແລະຄວາມເຢັນ. ມັນມີຫົວພະລັງງານທີ່ຖອດອອກໄດ້ແລະການເຊື່ອມຕໍ່ເຫື່ອ 3/4 ນິ້ວເພື່ອການເຊື່ອມໂຍງເຂົ້າກັບລະບົບທໍ່ນ້ໍາໄດ້ງ່າຍ.

ຂໍ້ມູນຄວາມປອດໄພ

ຄຳເຕືອນ:

ສະເຫມີຕັດການເຊື່ອມຕໍ່ໄຟຟ້າກ່ອນທີ່ຈະຕິດຕັ້ງຫຼືໃຫ້ບໍລິການປ່ຽງເພື່ອປ້ອງກັນການຊ໊ອກໄຟຟ້າ.
ການຕິດຕັ້ງຕ້ອງໄດ້ຮັບການປະຕິບັດໂດຍນັກວິຊາການທີ່ມີຄຸນວຸດທິໂດຍສອດຄ່ອງກັບລະຫັດໄຟຟ້າແລະທໍ່ນ້ໍາທ້ອງຖິ່ນ.
ຢ່າເກີນ vol ທີ່ລະບຸໄວ້tage (120V) ຫຼືລະດັບຄວາມກົດດັນຂອງປ່ຽງ.
ຮັບປະກັນການຖົມດິນຢ່າງຖືກຕ້ອງເພື່ອປ້ອງກັນອັນຕະລາຍຈາກໄຟຟ້າ.

ຂໍ້ຄວນລະວັງ:

ປົກປ້ອງປ່ຽງຈາກອຸນຫະພູມເຢັນ.
ຢ່າເຮັດໃຫ້ການເຊື່ອມຕໍ່ແຫນ້ນເກີນໄປ, ເຊິ່ງອາດຈະທໍາລາຍຮ່າງກາຍຂອງປ່ຽງ.

ສິນຄ້າເກີນview

Honeywell V4044A1191 ເປັນປ່ຽງເຂດ motorized ສອງທາງທີ່ອອກແບບມາສໍາລັບການນໍາໃຊ້ໃນລະບົບຄວາມຮ້ອນ hydronic ແລະຄວາມເຢັນ. ມັນມີການອອກແບບທີ່ກະທັດຮັດ ແລະຕົວເຄື່ອງທອງເຫລືອງທີ່ແຂງແຮງເພື່ອຄວາມທົນທານ.

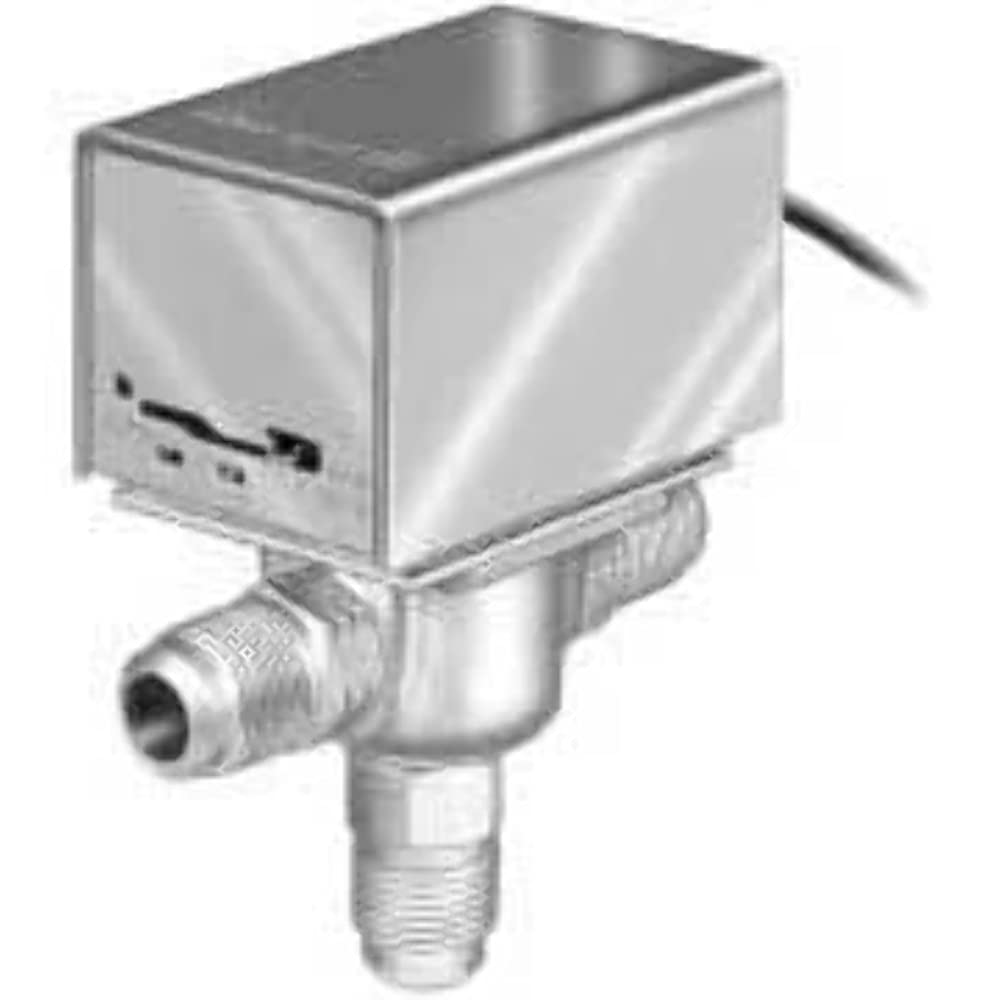

ຮູບທີ 1: Honeywell V4044A1191 Motorized Zone Valve. ຮູບພາບນີ້ສະແດງໃຫ້ເຫັນການອອກແບບທີ່ຫນາແຫນ້ນຂອງປ່ຽງ, ປະກອບດ້ວຍຫົວພະລັງງານໂລຫະທີ່ຕິດຢູ່ດ້ານເທິງຂອງຕົວວາວທອງເຫລືອງທີ່ມີການເຊື່ອມຕໍ່ເຫື່ອ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ:

120V AC ການດໍາເນີນງານ.
ການເຊື່ອມຕໍ່ເຫື່ອ 3/4 ນິ້ວ.
ຫົວພະລັງງານທີ່ຖອດອອກໄດ້ເພື່ອການບໍລິການທີ່ງ່າຍດາຍ.
ຟັງຊັນຣີໄຊເຄີນອັດຕະໂນມັດ.
ການກໍ່ສ້າງຮ່າງກາຍທອງເຫລືອງທົນທານ.

ການຕິດຕັ້ງ

ລາຍການກວດສອບກ່ອນການຕິດຕັ້ງ:

ກວດໃຫ້ແນ່ໃຈວ່າລະບົບປິດຢູ່.
ກວດສອບວ່າປະເພດປ່ຽງແລະຂະຫນາດ (3/4 " sweat) ກົງກັບຄວາມຕ້ອງການລະບົບຂອງທ່ານ.
ລວບລວມເຄື່ອງມືທີ່ຈໍາເປັນ: ເຄື່ອງຕັດທໍ່, ອຸປະກອນ soldering, flux, solder, strippers ສາຍ, screwdriver.

ການຕິດຕັ້ງປ່ຽງ:

ລະບາຍນ້ໍາອອກຢ່າງສົມບູນເພື່ອປ້ອງກັນບໍ່ໃຫ້ນ້ໍາຮົ່ວໄຫຼ.
ຕັດທໍ່ຢູ່ໃນຈຸດຕິດຕັ້ງທີ່ຕ້ອງການ, ຮັບປະກັນຄວາມສະອາດ, ບໍ່ມີຮອຍແຕກ.
ເຮັດຄວາມສະອາດແລະ flux ສິ້ນທໍ່ແລະການເຊື່ອມຕໍ່ເຫື່ອຂອງປ່ຽງ.
ວາງປ່ຽງດ້ວຍລູກສອນໄຫຼຊີ້ໄປໃນທິດທາງຂອງການໄຫຼຂອງນ້ໍາ.
solder ປ່ຽງເຂົ້າໄປໃນສະຖານທີ່ໂດຍນໍາໃຊ້ເຕັກນິກການ soldering ທີ່ເຫມາະສົມ. ອະນຸຍາດໃຫ້ຂໍ້ຕໍ່ເຢັນກ່ອນທີ່ຈະດໍາເນີນການ.

ສາຍໄຟ:

V4044A1191 ເຮັດວຽກຢູ່ໃນ 120V AC. ອ້າງອີງເຖິງແຜນວາດສາຍໄຟທີ່ສະໜອງໃຫ້ກັບຕົວຄວບຄຸມລະບົບສະເພາະ ຫຼືເຄື່ອງຄວບຄຸມອຸນຫະພູມຂອງທ່ານ. ໂດຍປົກກະຕິ, ປ່ຽງຈະມີສອງສາຍສໍາລັບພະລັງງານແລະການຄວບຄຸມ. ເຊື່ອມຕໍ່ສາຍປ່ຽງກັບປ່ຽງທີ່ເຫມາະສົມໃນລະບົບການຄວບຄຸມຂອງທ່ານ, ໃຫ້ແນ່ໃຈວ່າການເຊື່ອມຕໍ່ທັງຫມົດແມ່ນປອດໄພແລະ insulated.

ເຊື່ອມຕໍ່ສາຍໄຟຮ້ອນ (L) ກັບສະຖານີທີ່ກໍານົດ.
ເຊື່ອມຕໍ່ສາຍທີ່ເປັນກາງ (N) ກັບສາຍທີ່ກໍານົດ.
ຮັບປະກັນການໃສ່ພື້ນດິນທີ່ເຫມາະສົມ.

ການດໍາເນີນງານ

Honeywell V4044A1191 Motorized Zone Valve ຖືກອອກແບບມາສໍາລັບການເຮັດວຽກອັດຕະໂນມັດໂດຍສົມທົບກັບເຄື່ອງຄວບຄຸມອຸນຫະພູມຫຼືເຂດຄວບຄຸມ. ເມື່ອເຄື່ອງຄວບຄຸມອຸນຫະພູມຮຽກຮ້ອງຄວາມຮ້ອນຫຼືຄວາມເຢັນໃນເຂດຂອງມັນ, ມໍເຕີຂອງປ່ຽງຈະເປີດປ່ຽງ, ເຮັດໃຫ້ນ້ໍາໄຫຼ. ເມື່ອໂທມີຄວາມພໍໃຈ, ປ່ຽງຈະປິດ.

ການປະຕິບັດດ້ວຍຄູ່ມື (ຖ້າມີ):

ບາງຕົວແບບອາດມີລີເວີຄູ່ມື ຫຼືປຸ່ມສໍາລັບການເປີດປ່ຽງຊົ່ວຄາວ. ປຶກສາຫາລືກ່ຽວກັບເຄື່ອງຫມາຍຂອງປ່ຽງສະເພາະຂອງທ່ານ. ສໍາລັບ V4044A1191, ຄຸນສົມບັດການລີໄຊເຄີນອັດຕະໂນມັດຫມາຍຄວາມວ່າປ່ຽງຈະກັບຄືນສູ່ຕໍາແຫນ່ງປິດປົກກະຕິຂອງມັນເມື່ອພະລັງງານຖືກເອົາອອກຫຼືການໂທຫາຄວາມຮ້ອນ / ຄວາມເຢັນແມ່ນພໍໃຈ.

ການເລີ່ມຕົ້ນເບື້ອງຕົ້ນ:

ຫຼັງຈາກການຕິດຕັ້ງແລະສາຍໄຟສໍາເລັດແລ້ວ, ຄ່ອຍໆຕື່ມຂໍ້ມູນໃສ່ລະບົບແລະກວດເບິ່ງການຮົ່ວໄຫຼຢູ່ໃນທຸກເຊື່ອມຕໍ່.
ລະບາຍອາກາດອອກຈາກລະບົບ.
ຟື້ນຟູພະລັງງານໃຫ້ກັບລະບົບ.
ເລີ່ມການໂທຫາຄວາມຮ້ອນ/ຄວາມເຢັນຈາກເຄື່ອງຄວບຄຸມອຸນຫະພູມເພື່ອກວດສອບວາວເປີດ ແລະປິດຢ່າງຖືກຕ້ອງ.

ບໍາລຸງຮັກສາ

Honeywell V4044A1191 Motorized Zone Valve ຖືກອອກແບບມາສໍາລັບການເຮັດວຽກທີ່ຫນ້າເຊື່ອຖື, ໄລຍະຍາວດ້ວຍການບໍາລຸງຮັກສາຫນ້ອຍທີ່ສຸດ. ຢ່າງໃດກໍ່ຕາມ, ການກວດສອບແຕ່ລະໄລຍະສາມາດຊ່ວຍຮັບປະກັນການປະຕິບັດທີ່ດີທີ່ສຸດ.

ການກວດສອບປົກກະຕິ:

ປະຈໍາປີ: ກວດເບິ່ງປ່ຽງສໍາລັບອາການຂອງການຮົ່ວໄຫລຂອງການເຊື່ອມຕໍ່ຫຼືຮ່າງກາຍປ່ຽງ.
ແຕ່ລະໄລຍະ: ສັງເກດເບິ່ງການເຮັດວຽກຂອງປ່ຽງໃນລະຫວ່າງການໂທຫາຄວາມຮ້ອນ / ຄວາມເຢັນເພື່ອຮັບປະກັນວ່າມັນເປີດແລະປິດຢ່າງລຽບງ່າຍ.
ໃຫ້ແນ່ໃຈວ່າການເຊື່ອມຕໍ່ສາຍໄຟຍັງຄົງປອດໄພແລະບໍ່ມີການກັດກ່ອນ.

ທໍາຄວາມສະອາດ:

ໂດຍທົ່ວໄປແລ້ວບໍ່ຈໍາເປັນຕ້ອງທໍາຄວາມສະອາດພາຍໃນ. ສໍາລັບການເຮັດຄວາມສະອາດພາຍນອກ, ເຊັດຕົວວາວແລະຫົວພະລັງງານດ້ວຍການໂຄສະນາamp ຜ້າ. ຢ່າໃຊ້ເຄື່ອງເຮັດຄວາມສະອາດຂັດຫຼືສານລະລາຍ.

ການປ່ຽນຫົວພະລັງງານ:

ຫົວພະລັງງານຂອງ V4044A1191 ສາມາດຖອດອອກໄດ້. ຖ້າມໍເຕີຫຼືອົງປະກອບໄຟຟ້າລົ້ມເຫລວ, ຫົວພະລັງງານມັກຈະຖືກປ່ຽນແທນໂດຍບໍ່ມີການລະບາຍນ້ໍາຫຼືລົບກວນທໍ່ປະປາ. ປຶກສາຫາລືກັບນັກວິຊາການທີ່ມີຄຸນວຸດທິສໍາລັບການປ່ຽນຫົວພະລັງງານ.

ການແກ້ໄຂບັນຫາ

ພາກນີ້ສະຫນອງບັນຫາທົ່ວໄປແລະການແກ້ໄຂທີ່ເປັນໄປໄດ້ຂອງພວກເຂົາ. ສໍາລັບບັນຫາທີ່ຊັບຊ້ອນ, ໃຫ້ຕິດຕໍ່ຜູ້ຊຳນານດ້ານ HVAC ທີ່ມີຄຸນວຸດທິ.

ບັນຫາ	ສາເຫດທີ່ເປັນໄປໄດ້	ການແກ້ໄຂ
ວາວບໍ່ເປີດ.	ບໍ່ມີພະລັງງານກັບປ່ຽງ; ສາຍໄຟຜິດພາດ; ເຄື່ອງຄວບຄຸມອຸນຫະພູມບໍ່ໂທຫາຄວາມຮ້ອນ / ຄວາມເຢັນ; ມໍເຕີຍຶດໄດ້.	ກວດເບິ່ງການສະຫນອງພະລັງງານແລະ breaker ວົງຈອນ. ກວດສອບການເຮັດວຽກຂອງເຄື່ອງຄວບຄຸມອຸນຫະພູມ. ກວດກາການເຊື່ອມຕໍ່ສາຍໄຟ. ຖ້າມໍເຕີຖືກຍຶດ, ການປ່ຽນຫົວພະລັງງານອາດຈະມີຄວາມຈໍາເປັນ.
ວາວບໍ່ປິດ.	ເຄື່ອງຄວບຄຸມອຸນຫະພູມຢ່າງຕໍ່ເນື່ອງຮຽກຮ້ອງຄວາມຮ້ອນ/ເຢັນ; debris ໃນວາວ; motor ຜິດພາດ.	ກວດເບິ່ງການຕັ້ງຄ່າເຄື່ອງຄວບຄຸມອຸນຫະພູມ. ລະບົບ Flush ເພື່ອເອົາສິ່ງເສດເຫຼືອ. ຖ້າມໍເຕີຜິດພາດ, ການປ່ຽນຫົວພະລັງງານອາດຈະມີຄວາມຈໍາເປັນ.
ນ້ໍາຮົ່ວຢູ່ໃນການເຊື່ອມຕໍ່.	ຮ່ວມກັນ soldered ບໍ່ຖືກຕ້ອງ; ການເຊື່ອມຕໍ່ທໍ່ຫຼືວາວເສຍຫາຍ.	ລະບົບລະບາຍນ້ໍາແລະການເຊື່ອມຕໍ່ re-solder. ຖ້າຄວາມເສຍຫາຍຮ້າຍແຮງ, ໃຫ້ປ່ຽນສ່ວນປ່ຽງຫຼືທໍ່.
ວາວເຮັດໃຫ້ສຽງຜິດປົກກະຕິ.	ອາກາດໃນລະບົບ; ເກຍມໍເຕີສວມໃສ່.	ເລືອດອອກອາກາດຈາກລະບົບ. ຖ້າສິ່ງລົບກວນຍັງຄົງຢູ່ແລະການເຮັດວຽກຂອງປ່ຽງໄດ້ຮັບຜົນກະທົບ, ໃຫ້ພິຈາລະນາການປ່ຽນຫົວພະລັງງານ.

ຂໍ້ມູນຈໍາເພາະ

ຄຸນລັກສະນະ	ມູນຄ່າ
ໝາຍເລກຕົວແບບ	V4044A1191
ຍີ່ຫໍ້	Honeywell
ສະບັບtage	120 វ៉ុល AC
ປະເພດການເຊື່ອມຕໍ່	ເຫື່ອ 3/4 ນິ້ວ (ຂາເຂົ້າ & ຮູສຽບ)
ຈໍານວນພອດ	2
ປະເພດວາວ	Globe Valve
ວັດສະດຸ	ທອງເຫຼືອງ
ນ້ໍາຫນັກລາຍການ	2.15 ປອນ
ຂະໜາດ (H x W x D)	4 13/16 ນິ້ວ x 3 1/2 ນິ້ວ x 2 3/8 ນິ້ວ.
UPC	085267103879

ການຮັບປະກັນແລະການສະຫນັບສະຫນູນ

ສໍາລັບຂໍ້ມູນການຮັບປະກັນ ແລະການຊ່ວຍເຫຼືອດ້ານວິຊາການ, ກະລຸນາອ້າງອີງເຖິງ Honeywell ຢ່າງເປັນທາງການ webເວັບໄຊ ຫຼືຕິດຕໍ່ບໍລິການລູກຄ້າ Honeywell ໂດຍກົງ. ຮັກສາໃບຮັບເງິນການຊື້ຂອງທ່ານໄວ້ເປັນຫຼັກຖານການຊື້.

ການຊ່ວຍເຫຼືອລູກຄ້າ Honeywell:

ຢ້ຽມຢາມ Honeywell ຢ່າງເປັນທາງການ Webເວັບໄຊ ສໍາລັບເອກະສານຜະລິດຕະພັນແລະຊັບພະຍາກອນສະຫນັບສະຫນູນ.
ລາຍລະອຽດການຕິດຕໍ່ສໍາລັບການບໍລິການລູກຄ້າໂດຍປົກກະຕິສາມາດພົບເຫັນຢູ່ໃນ Honeywell webເວັບໄຊພາຍໃຕ້ 'ສະຫນັບສະຫນູນ' ຫຼື 'ຕິດຕໍ່ພວກເຮົາ'.
