SUKACI FS6869 35-inch Ceiling Fan with LED Light and Remote Control User Manual

1. Киришүү

This manual provides detailed instructions for the safe installation, operation, and maintenance of your SUKACI FS6869 35-inch Ceiling Fan with LED Light and Remote Control. Please read this manual thoroughly before installation and use, and retain it for future reference.

2. Коопсуздук боюнча маанилүү маалымат

ЭСКЕРТҮҮ: Өрт, электр тогуна урунуу же жеке жаракат алуу коркунучун азайтуу үчүн ар дайым төмөнкү көрсөтмөлөрдү аткарыңыз:

• Орнотуудан же тейлөөдөн мурун автоматтык өчүргүчтө электр энергиясы өчүрүлгөнүн текшериңиз.
• Бардык зымдар улуттук жана жергиликтүү электр эрежелерине ылайык келиши керек. Эгерде күмөн санасаңыз, квалификациялуу электрикке кайрылыңыз.
• The mounting structure must be capable of supporting the weight of the fan (approximately 3.63 kg).
• Желдеткичти бычактары же корпусу бузулган учурда иштетпеңиз.
• Вентилятор иштеп турганда колдоруңузду, кийимиңизди жана башка буюмдарыңызды желдеткичтин бычактарынан алыс кармаңыз.
• This fan is designed for indoor and outdoor use (covered patio). Ensure proper installation for the intended environment.

3. Пакеттин мазмуну

Carefully unpack all components and ensure all items are present before beginning installation. If any parts are missing or damaged, contact customer service.

Пакет, адатта, төмөнкүлөрдү камтыйт:

• Мотор корпусу
• Желдеткичтер (3)
• LED Жарыктар Топтому
• Lampкөлөкө
• Кронштейн орнотуу
• Төмөнкү таякчалар (4 дюймдук жана 8 дюймдук варианттар)
• Алыстан башкаруу жана кабыл алуучу
• Аппараттык камсыздоо топтому (бурамалар, зым гайкалар ж.б.)
• Instruction Manual

4. Орнотуу жана орнотуу

Professional installation is recommended. Ensure all power is disconnected at the circuit breaker before proceeding.

4.1 Assembling the Fan Blades and Light Kit

Refer to Video 1 for a visual guide on assembling the fan blades and light kit.

1. Берилген бурамалар менен желдеткичтин калактарын мотордун корпусуна бекитиңиз. Алардын бекем бекитилгенин текшериңиз.
2. Connect the LED light board to the motor's wiring. Carefully align and press the LED light board into place.
3. lampshade over the LED light kit.

4.2 Downrod Selection and Assembly

Two downrod sizes (4-inch and 8-inch) are included to accommodate different ceiling heights. Choose the appropriate length for your installation. Video 1 demonstrates the downrod assembly.

1. Feed the motor wires through the chosen downrod.
2. Insert the downrod into the motor housing and secure it with the provided pin and screws.
3. Slide the canopy over the downrod.

4.3 Желдеткичти орнотуу

1. Install the mounting bracket securely to the ceiling junction box. Ensure the junction box is rated for fan support.
2. Carefully lift the assembled fan and hang it on the mounting bracket.

4.4 Электр зымдары

Connect the fan's electrical wires to the household wiring. Refer to Video 1 for a visual guide on proper connections. Always use wire nuts to secure connections.

Сүрөт 1: Жакын план view of electrical wiring connections for the ceiling fan. Wires are color-coded (red, blue, white, black) and connected with wire nuts. Labels indicate connections to Live Wire (L) and Neutral Wire (N).

• Connect the Live (L) wire from the fan to the Live wire from the ceiling.
• Connect the Neutral (N) wire from the fan to the Neutral wire from the ceiling.
• Connect the Ground wire from the fan to the Ground wire from the ceiling.
• Пульттун кабыл алгычын монтаждоо кронштейнине салыңыз.

Сүрөт 2: A person is shown carefully tucking the connected wires and the remote control receiver into the ceiling mounting bracket before securing the canopy.

5. Carefully tuck all wires and the remote receiver into the junction box.
6. Slide the canopy up and secure it to the mounting bracket with screws.

5. Иштөө нускамалары

Your SUKACI ceiling fan is operated via the included remote control.

5.1 Алыстан башкаруу функциялары

• Желдеткич КҮЙГҮЗҮҮ/ӨЧҮРҮҮ: Желдеткичти күйгүзүү же өчүрүү үчүн басыңыз.
• желдеткич ылдамдыгы: Select from 6 wind speeds.
• Жарык КҮЙГҮЗҮҮ/ӨЧҮРҮҮ: LED жарыгын күйгүзүү же өчүрүү үчүн басыңыз.
• Жарык күңүрттөө: Жарыктыкты 0%дан 100%ке чейин тууралаңыз.
• Түс температурасы: Cycle through 3 color temperatures (3000K, 4000K, 6500K).
• Таймер: Set a 2-hour timer for automatic shutdown.
• Түнкү режим: Activates a quiet, low-speed setting with dim lighting for sleep.
• Reversible мотор: Switch between Summer Forward (downward airflow) and Winter Reversal (upward airflow) modes.

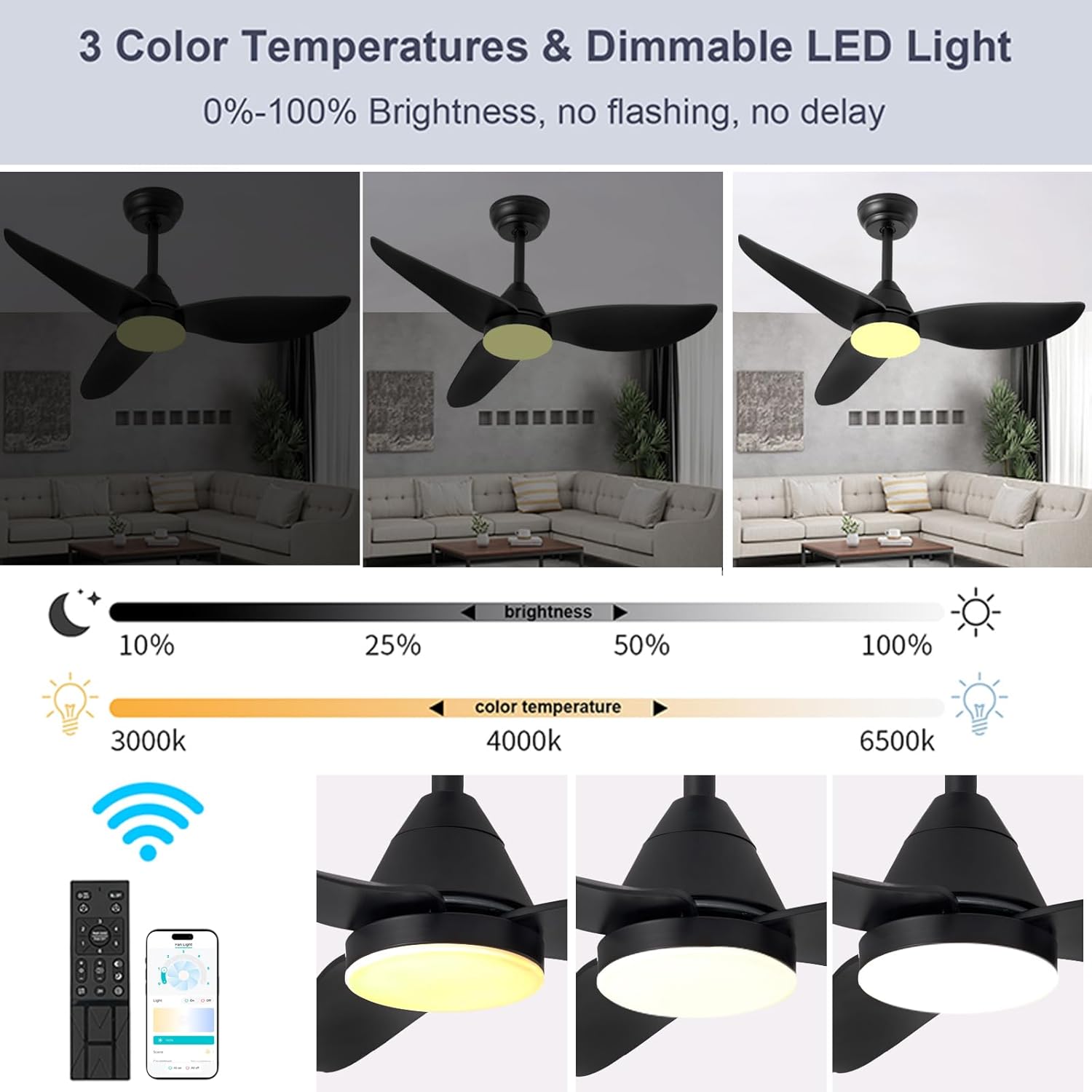

Сүрөт 3: This image displays the remote control and highlights key features of the fan, including 3 color temperatures (3000K, 4000K, 6500K), dimmable LED light (0%-100% brightness), and the remote control unit itself.

Сүрөт 4: Illustration of the reversible motor function. One side shows 'Winter Reversal' with upward airflow, and the other shows 'Summer Forward' with downward airflow, demonstrating how the fan circulates air differently for each season.

Сүрөт 5: A visual representation of the fan operating in Night Mode, emphasizing its ultra-quiet operation (below 30dB), 6 wind speeds, 2-hour timer, and night mode setting, with a child sleeping peacefully in the background.

6. Техникалык тейлөө

Үзгүлтүксүз техникалык тейлөө оптималдуу иштөөнү камсыз кылат жана желдеткичиңиздин иштөө мөөнөтүн узартат.

• Тазалоо: жумшак колдонуу, damp Желдеткичтин калактарын жана мотордун корпусун тазалоо үчүн чүпүрөк колдонуңуз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
• Бычак текшерүү: Мезгил-мезгили менен бычактын бардык бурамалар бекем экендигин текшерип туруңуз. Бошогон бычактар ​​солкулдап, ызы-чуу жаратышы мүмкүн.
• Light Kit: The LED light kit is designed for long life and typically does not require replacement.
• Мотор: The DC motor is sealed and requires no lubrication.

7. Кыйынчылыктарды

Before attempting any repairs, ensure the power is disconnected at the circuit breaker.

8. Продукттун спецификациялары

Сүрөт 6: Close-up of fan components highlighting hard and durable ABS blades, a Silicon Steel copper DC motor, and upgraded energy-saving LED components.

Сүрөт 7: This image illustrates the 35-inch low profile design of the ceiling fan, showing its dimensions and suggesting suitable room types such as bedroom, living room, and patio.

9. Кепилдик жана колдоо

For warranty information or technical support, please refer to the warranty card included in your package or contact SUKACI customer service directly. Please have your model number (FS6869) and purchase date ready when contacting support.
