POWER ACOUSTIK PD-622NB ​​Inteq 더블 DIN 멀티미디어 대시보드 소스

소개

Power Acoustik PD-622NB는 차량 대시보드에 설치하도록 설계된 2-DIN Inteq 멀티미디어 소스 유닛입니다. 6.5인치 TFT HD 플립업 스크린을 탑재했으며, 오디오, 비디오, 사진 등 다양한 미디어 재생 옵션을 제공합니다. file다양한 소스에서 정보를 수신할 수 있습니다. 이 장치는 핸즈프리 통화 및 오디오 스트리밍을 위한 블루투스 연결 기능을 갖추고 있으며, 옵션 모듈을 통해 GPS 내비게이션도 사용할 수 있습니다. 포괄적인 기능으로 향상된 차량 내 엔터테인먼트 및 통신 경험을 제공합니다.

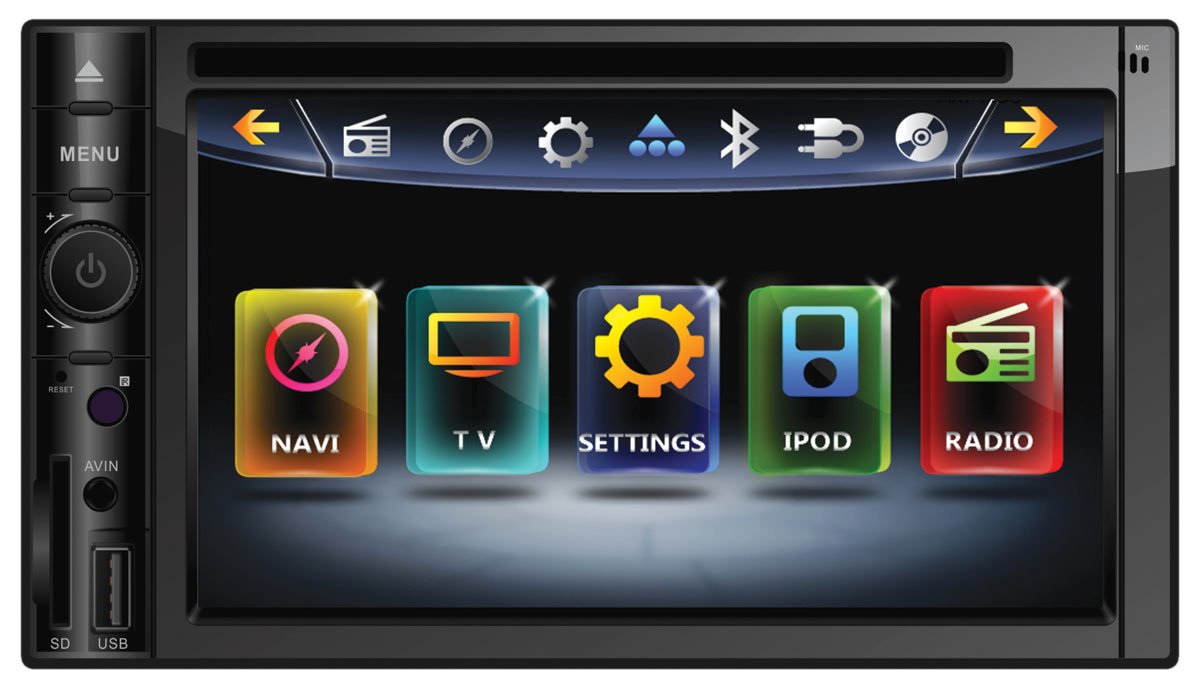

그림 1: 전면 view 파워 어쿠스틱 PD-622NB ​​멀티미디어 리시버의 모습으로, 6.5인치 화면과 왼쪽에 위치한 메인 메뉴 인터페이스 및 제어 버튼을 보여줍니다.

주요 특징

• 6.5인치 TFT HD 플립업 스크린: 미디어 및 탐색을 위한 명확한 시각적 표시를 제공합니다.
• 다양한 미디어 재생: 오디오, 비디오 및 사진을 지원합니다. fileCD, DVD, 32GB SD 카드 또는 USB 플래시 드라이브에서 파일을 재생할 수 있습니다. 호환되는 파일 형식은 MP3, WAV, FLAC(오디오), MP4, DivX, MKV, FLV, MOV(비디오) 및 JPG(사진)입니다.
• 블루투스 V2.1 (향상된 데이터 전송률 지원): 대부분의 스마트폰에서 고품질 핸즈프리 통화 및 무선 MP3 오디오 재생을 지원하며, 전화번호부 및 통화 기록 전송 기능도 제공합니다.
• AM/FM 수신기: 즐겨찾는 라디오 방송국을 쉽게 찾을 수 있도록 FM 방송국 18개와 AM 방송국 12개를 저장할 수 있습니다.
• 내비게이션 준비 완료: NAVIBOX-2(별매)와 호환되어 미국 및 캐나다의 12만 개 이상의 관심 지점을 기반으로 단계별 GPS 내비게이션 기능을 사용할 수 있습니다.
• iPod/iPhone 연동: Inteq의 터치스크린을 통해 Apple 인증을 받은 iPod 또는 iPhone 제어 및 충전 기능을 제공합니다(IC-3 별도 판매).
• 전동식 텔레스코픽 및 각도 조절 기능: 최적의 결과를 가능하게 합니다 view각도를 나타냅니다.
• 탈부착 가능한 도난 방지 전면 패널: 보안을 강화합니다.
• 뒤쪽 View 카메라 입력: 후진 시 자동 표시를 위한 트리거가 포함되어 있습니다.
• Axxess 스티어링 휠 모듈 호환성: 기존 스티어링 휠 컨트롤과의 통합을 지원합니다.
• 고성능 출력: 52W x 4 MOSFET 스피커 출력으로 강력한 오디오를 제공합니다.
• 고해상도 디스플레이: 800x480 와이드스크린 해상도와 400 NIT LED 백라이트 밝기.

설정 및 설치

PD-622NB ​​장치의 설치는 배선 및 기능 정상 작동을 보장하기 위해 자격을 갖춘 전문가가 수행하는 것이 가장 좋습니다. 이 장치는 더블 DIN 섀시 크기에 맞게 설계되었습니다. 설치를 시작하기 전에 차량 배터리의 전원을 차단하여 단락을 방지하십시오.

기본 배선 연결:

• 전원(노란색): 12V 상시 전원에 연결하십시오.
• 액세서리(빨간색): 12V 스위치식 액세서리 전원에 연결하십시오.
• 그라운드(검정): 차량 섀시 접지에 단단히 연결하십시오.
• 스피커 출력: 차량 스피커(앞쪽 좌측, 앞쪽 우측, 뒤쪽 좌측, 뒤쪽 우측)에 연결하십시오. 극성이 올바른지 확인하십시오.
• 안테나: 차량의 안테나 케이블을 연결합니다.
• 주차 브레이크 와이어: 동영상 재생 안전 기능에 필요한 경우 주차 브레이크 회로에 연결하십시오.
• 후진 기어 트리거: 차량의 후진등 회로에 연결하면 후방 카메라가 자동으로 표시됩니다.

제품 포장에 동봉된 상세 배선도를 참조하여 구체적인 연결 방법 및 색상 코드를 확인하십시오. 설치 후 배터리를 다시 연결하고 초기 전원 작동 테스트를 수행하십시오.

작동 지침

일반 작업:

• 전원 켜기/끄기: 전원 버튼(보통 볼륨 조절 노브와 통합되어 있음)을 눌러 기기를 켜거나 끄세요.
• 볼륨 조절: 볼륨 조절 노브를 돌려 음량을 조절하세요.
• 메뉴 탐색: 터치스크린 또는 물리적 메뉴 버튼을 사용하여 메인 메뉴에 접근하고 옵션을 탐색하세요. 메인 화면에는 내비게이션, TV, 설정, iPod, 라디오 아이콘이 표시됩니다.
• 화면 조정: 전동식 스크린은 최적의 시청 환경을 위해 길이 조절 및 각도 조절이 가능합니다. view주고받음.

미디어 재생 :

• CD/DVD: 디스크를 슬롯에 넣으세요. 기기가 자동으로 감지하여 재생을 시작합니다.
• USB/SD 카드: USB 포트에 USB 플래시 드라이브를 삽입하거나 SD 슬롯에 SD 카드를 삽입하세요. 메뉴에서 해당 소스를 선택하여 탐색하고 재생하세요. files.
• 지원되는 형식: 이 기기는 MP3, WAV, FLAC 오디오 파일을 재생합니다. files; MP4, DivX, MKV, FLV, MOV 비디오 files; 및 JPG 사진 files.
• AUX A/V 입력: 개인 미디어 기기를 AUX A/V 입력 단자에 연결하여 오디오 및 비디오를 재생하세요.

블루투스 작동:

• 편성: 스마트폰에서 블루투스를 활성화하세요. PD-622NB에서 블루투스 설정 메뉴로 이동하여 사용 가능한 기기를 검색하세요. 목록에서 휴대폰을 선택하고 페어링 코드를 확인하세요.
• 핸즈프리 통화: 페어링이 완료되면 기기를 통해 직접 전화를 걸고 받을 수 있습니다. 전화번호부 연락처와 최근 통화 기록도 전송할 수 있습니다.
• 오디오 스트리밍 : 스마트폰에서 기기로 음악을 무선으로 스트리밍하세요.

무선 작동:

• 튜닝 : 라디오 소스를 선택하세요. 터치스크린 컨트롤을 사용하여 방송국을 검색하거나 수동으로 주파수를 맞추세요.
• 스테이션 메모리: FM 방송국 최대 18개, AM 방송국 최대 12개를 저장하여 빠르게 불러올 수 있습니다.

내비게이션 기능 (NAVIBOX-2 별도 판매):

• NAVIBOX-2가 연결되면 메인 메뉴에서 NAVI 아이콘을 선택하여 내비게이션 시스템에 접속하십시오.
• 화면 안내에 따라 목적지를 설정하세요. view 지도를 보고 단계별 길찾기 안내를 받으세요.

iPod 연동(IC-3 별도 판매):

• IC-3 케이블을 사용하여 iPod 또는 iPhone을 연결하세요.
• iPod 아이콘을 선택하면 기기의 터치스크린에서 바로 재생을 제어하고, 재생 목록, 아티스트, 앨범, 장르를 탐색할 수 있습니다.

유지

• 화면 청소: 부드럽고 보풀이 없는 천을 사용하여 화면을 부드럽게 닦으세요. 잘 지워지지 않는 얼룩은 가볍게 닦아주세요.amp천에 물이나 화면에 안전한 세척제를 묻혀 닦아주세요. 연마재나 강한 화학 물질은 사용하지 마세요.
• 일반 청소: 먼지와 이물질이 제품에 닿지 않도록 하십시오. 부드럽고 마른 천으로 외부를 닦아주세요.
• 디스크 관리: CD와 DVD는 가장자리를 잡고 다루십시오. 흠집이 생기지 않도록 케이스에 보관하십시오. 디스크는 부드럽고 마른 천으로 중앙에서 바깥쪽으로 닦아 청소하십시오.
• 분리형 패널: 해당되는 경우, 분리 가능한 전면 패널과 본체의 접촉면을 소독용 알코올을 살짝 묻힌 면봉으로 정기적으로 청소하십시오.

문제 해결

PD-622NB ​​장치에 문제가 발생하면 다음 일반적인 문제 해결 단계를 참조하십시오. 더 복잡한 문제의 경우 고객 지원 센터 또는 자격을 갖춘 기술자에게 문의하십시오.

명세서

보증 및 지원

제품 보증에 관한 정보는 구매 시 동봉된 보증 카드를 참조하시거나 파워 어쿠스틱 공식 웹사이트를 방문하십시오. web사이트. 보증 약관은 지역 및 소매업체에 따라 다를 수 있습니다.

기술 지원이 필요하거나, 본 설명서에 나와 있는 내용 외에 문제 해결 방법이 필요하거나, Power Acoustik PD-622NB ​​장치에 대한 질문이 있는 경우 Power Acoustik 고객 지원팀에 문의하십시오. 연락처 정보는 일반적으로 제조업체 웹사이트에서 확인할 수 있습니다. web사이트 또는 제품 포장.

고객 지원팀에 문의하실 때는 제품 모델 번호(PD-622NB)와 구매 정보를 준비해 주시기 바랍니다.
