導入
このマニュアルは、ACEMO 3MP有線屋外セキュリティカメラシステムの設置、操作、およびメンテナンスの詳細な手順を説明しています。製品をご使用になる前に、このマニュアルをよくお読みになり、適切な機能と安全性をご確認ください。
図 1: DVR、カメラ、ケーブルを含む ACEMO 3MP 有線屋外セキュリティ カメラ システムのコンポーネント。
ビデオ 1: 同様のセキュリティ カメラ システムの機能と機能を紹介する製品紹介ビデオ。
パッケージ内容
下記のすべての品目がパッケージに含まれていることをご確認ください。不足または破損している品目がある場合は、カスタマーサポートまでご連絡ください。
- 4チャンネル 5MP Lite DVR レコーダー、500GB HDD (x1)
- 3MP AHDカメラ（4台）
- 18m BNC同軸ケーブル（4本）
- 電源アダプタ（x2）
- 1対4電源スプリッターケーブル（x1）
- USBマウス（x1）
- 取り付けネジセット（4個）
- 日本語取扱説明書（1部）
図 2: ACEMO セキュリティ カメラ システム パッケージに含まれるすべてのアイテムの視覚的表現。
ビデオ 2: AHD バレット型 4 カメラ セットの開梱ビデオ。パッケージの内容と初期セットアップ手順を説明します。
ビデオ 3: 黒の AHD バレット型 4 カメラ セットの開梱ビデオ。箱に含まれるコンポーネントとアクセサリが表示されます。
設定
1. DVRとカメラの接続
カメラはBNC同軸ケーブルでDVRに接続します。BNCケーブルをカメラとDVRに接続し、システムの電源を入れるだけです。有線接続により、Wi-Fiやネットワークの問題による干渉がなく、安定した映像伝送が可能です。
図 3: BNC 同軸ケーブルと電源アダプタを使用してカメラを DVR に接続する方法を示す図。
図 4: セキュリティ カメラを DVR および電源に接続するためのステップバイステップのビジュアル ガイド。
図5：以上view DVR の背面パネル ポート (HDMI、VGA、LAN、USB、オーディオ入力/出力) とカメラ接続ポイント。
2.カメラの設置
カメラは頑丈な金属製のボディと調整可能なブラケットを備えており、屋内でも屋外でも柔軟に設置できます。壁や天井にも設置可能です。
図6：例amp壁面と天井面の両方にカメラを設置する場合の推奨事項。
ビデオ 4: 物理的なインストールと初期設定の手順を含む、カメラのセットアップ方法のデモンストレーション。
操作手順
1. 録音モード
システムはさまざまな記録オプションをサポートしています。
- 24時間7日連続録画: 500GBのHDDを内蔵し、月額料金なしで長期間の連続録画が可能です。古いfootagディスクがいっぱいになると自動的に上書きされます。
- スマートモーション検出： システムは人の動きを検知し、風や光などの環境変化による誤報を最小限に抑えます。特定の動きやエリアに対して通知を設定することもできます。
- スケジュールされた記録： ストレージを最適化し、重要な期間に焦点を当てるために、録画の特定の時間を設定します。
図 7: モーション検出による録画のトリガーとさまざまな録画オプション (24 時間 7 日、スケジュール) の図解。
図 8: 安定した接続や録画時のインターネット接続が不要など、有線システムと無線システムの利点を強調した比較。
2. リモートモニタリング
付属のLANケーブルを使ってDVRをルーターに接続します。無料のスマートフォンアプリをダウンロードすれば、リモート操作が簡単に行えます。 view設定が完了したら、 view ライブfootagいつでもどこでもスマートフォンやタブレットから録画した動画を視聴できます。
図 9: ライブカメラフィードとリモート監視機能を示すスマートフォン アプリケーションのスクリーンショット。
図10: アプリのインストール、ログイン、および viewリモートでビデオを視聴します。
図11: の描写 viewスマートフォン、タブレット、ラップトップ、デスクトップ モニターなど、複数のデバイスにカメラ フィードを送信します。
3. ナイトビジョン
3MP高解像度カメラは、日中は鮮明で詳細な画像を提供します。夜間は赤外線LEDが白黒ナイトビジョンを実現し、鮮明な映像を捉えます。tag完全な暗闇でも最大約30メートルまで検知できます。
図 12: カメラの赤外線夜間視力を示す画像。暗い場所でも鮮明な視界が得られます。
メンテナンス
1. 耐候性
カメラはIP66防水・防塵の金属ケースを搭載asingは、雨、雪、風、埃などの過酷な気象条件下においても安定した監視を実現します。-20℃から60℃の温度範囲で確実に動作し、最小限のメンテナンスで年間を通して性能を発揮します。

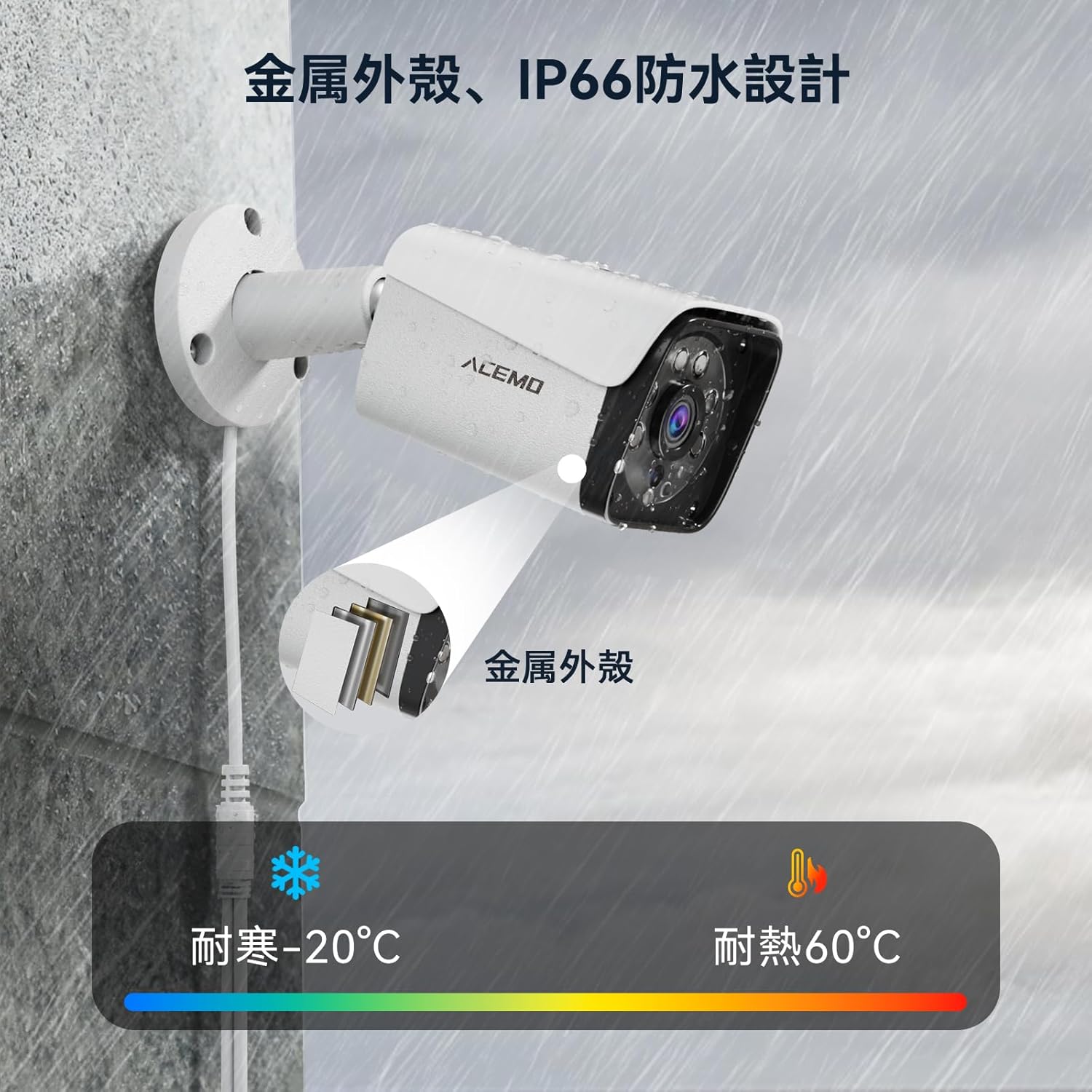

図13: カメラの金属部分を強調したクローズアップasingおよびIP66防水設計、屋外での使用に適しています。
図 14: 雨や雪に対するカメラの耐久性を示す図。金属製ハウジングと IP66 定格が強調されています。
トラブルシューティング
ACEMO セキュリティ カメラ システムで問題が発生した場合は、次の一般的なトラブルシューティング手順を参照してください。
- ビデオ信号なし:
- カメラとDVR間のすべてのBNCケーブル接続を確認し、しっかりと固定されていることを確認してください。
- すべてのカメラとDVRに電源が供給されていることを確認してください。電源アダプターとコンセントを確認してください。
- モニター/テレビで正しい入力チャンネルが選択されていることを確認してください。
- リモートアクセスなし:
- DVR が LAN ケーブル経由でルーターに接続され、インターネットにアクセスできることを確認します。
- ルーターのインターネット接続を確認してください。
- リモート監視アプリが正しく構成され、デバイスが追加されていることを確認します。
- スマートフォン/タブレット上でアプリに必要なネットワーク権限があることを確認します。
- モーション検出がトリガーされない:
- DVR メニューまたはアプリでモーション検出の感度設定を調整します。
- 検出ゾーンが目的の領域をカバーするように正しく設定されていることを確認します。
- カメラの視野内に障害物がないか確認してください view.
- 画質が悪い:
- カメラのレンズが汚れていたり、シミがあったりする場合は、清掃してください。
- カメラの焦点が適切に合っていることを確認します（調整可能な場合）。
- ケーブルの整合性をチェックして、損傷や接続の緩みがないか確認してください。
さらにサポートが必要な場合は、ACEMO カスタマー サポートにお問い合わせください。
仕様
| 特徴 | 詳細 |
|---|---|
| ブランド | アセモ |
| モデル | 4CH 5MP ライトDVR |
| ビデオ解像度 | 3MP（カメラ） |
| DVRチャンネル | 4 |
| ストレージ容量 | 500 GB HDD（内蔵） |
| 接続性 | 有線（BNC同軸） |
| 耐候性 | IP66防水 |
| ナイトビジョン | 赤外線（最大30m） |
| 動作温度 | -20°C ～ 60°C |
| 特徴 | スマートモーション検出、リモートモニタリング（アプリ/メールアラート）、連続録画、スケジュール録画 |
| 付属アクセサリ | DVR、カメラ4台、BNCケーブル4本、電源アダプタ2個、1対4電源スプリッタ、USBマウス、取り付けネジ、マニュアル |
保証とサポート
保証情報
このACEMOセキュリティカメラシステムには、 5年間保証保証請求のために購入証明書を保管してください。保証は、通常の使用条件下での製造上の欠陥および故障を対象としています。
カスタマーサポート
技術サポート、トラブルシューティング、保証に関するお問い合わせは、製品を購入した小売店を通じてACEMOカスタマーサポートにお問い合わせいただくか、ACEMOの公式ウェブサイトをご覧ください。 web連絡先の詳細についてはサイト。
