1.製品オーバーview
ZHIWHIS ZWS-206は、AM、FM、短波（SW）放送を受信できる多機能ポータブルラジオです。Bluetooth接続、USB、microSDカード再生機能も備え、多彩なオーディオエンターテイメントを提供します。このマニュアルでは、最適なパフォーマンスを実現するためのセットアップ、操作、メンテナンスの詳細な手順を説明しています。
図1: ZHIWHIS ZWS-206 ポータブル短波ラジオ（前面 View)
2. パッケージ内容
- ZWS-206短波ラジオ 1台
- 電源ケーブル x 1
- 取扱説明書 (本書) x 1
3 製品の特徴
- 複数の電源オプション: 単三電池 4 本または外部 AC 電源で動作します。

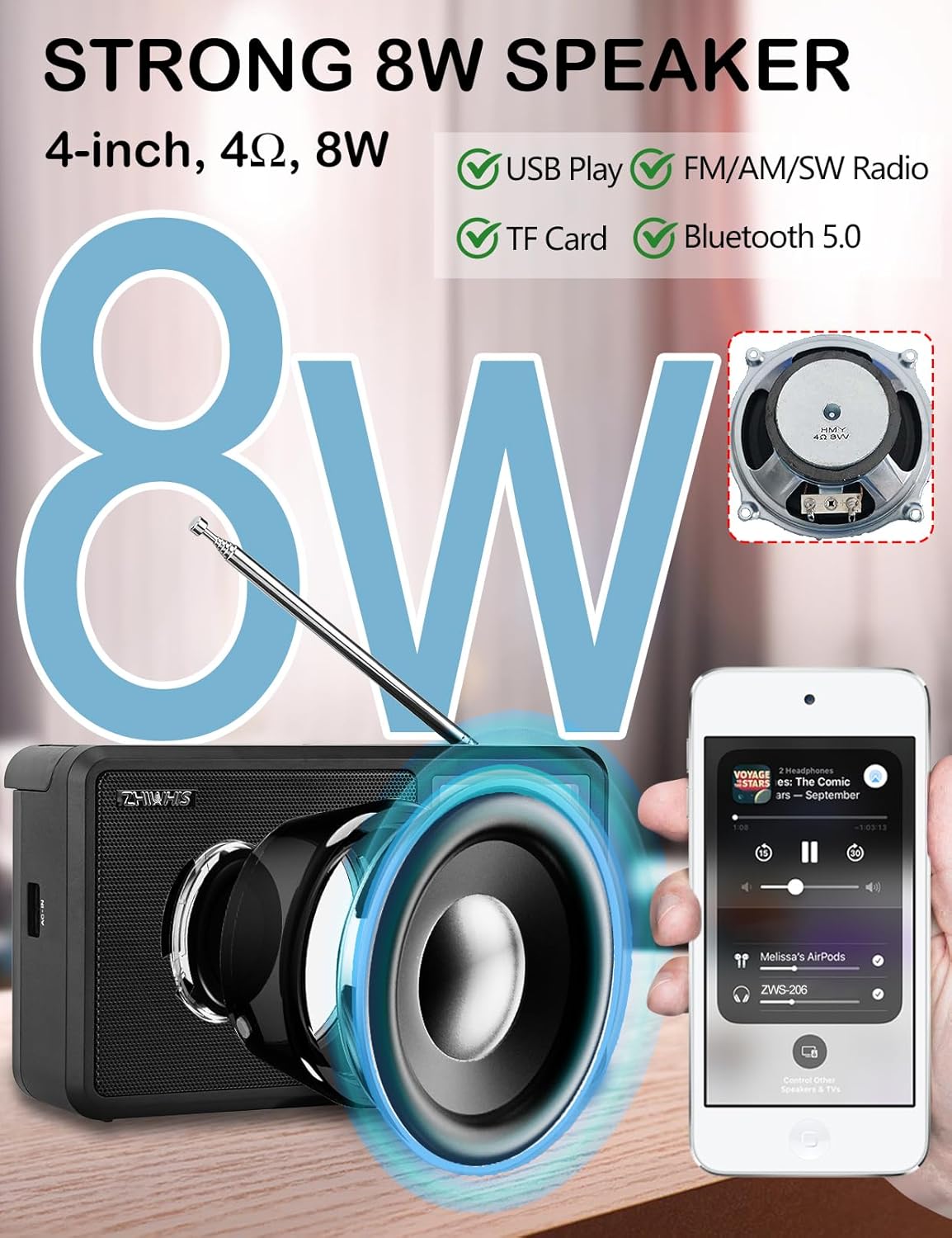

- 高品質オーディオ: クリアなサウンドを実現する4インチ、4Ω、8Wスピーカーを搭載。
- 多彩なメディア再生: AM/FM/SW ラジオ、Bluetooth 5.0、USB ドライブ、および Micro SD カード (最大 256 GB) の MP3、WMA、WAV、APE、FLAC 形式の再生をサポートします。
- 強化された受信: 24 インチ (61 cm) の回転式伸縮アンテナと 3.5 mm 外部アンテナ ポートを備え、FM/SW 受信が向上します。
- ユーザーフレンドリーなコントロール: 大きな回転式チューニングノブとボリュームノブ、そして直感的なボタンレイアウト。
- 情報表示LCDディスプレイ: 大きな画面に、時間、バッテリーの状態、周波数、トラック番号、再生時間、動作モードが表示されます。
- 調整可能なバックライト: さまざまな照明条件での視認性を確保する標準および高輝度レベルの LCD バックライト。
- 便利な機能: デジタル時計、スケジュール電源オン、スリープ タイマー (10 ～ 120 分)、キーパッド ロック、ミュート機能。
- メモリプリセット: 最大 110 のラジオ局 (AM 20、FM 30、SW 60) を保存します。
- ポータブルデザイン: 持ち運び用ハンドル付きのコンパクトサイズ (8.6 x 5 x 3 インチ、1.7 ポンド)。
図 2: ZHIWHIS ZWS-206 無線機の主な機能と寸法。
4. セットアップ
4.1 電源
ZWS-206 無線機は、次の 2 つの方法で電源を供給できます。
- 単三電池： 本体背面の電池ボックスに単3電池4本（1.5V）を挿入してください。極性にご注意ください。
- AC電源: 付属の電源ケーブルをラジオの AC-IN ポートに接続し、標準の壁のコンセントに差し込みます。

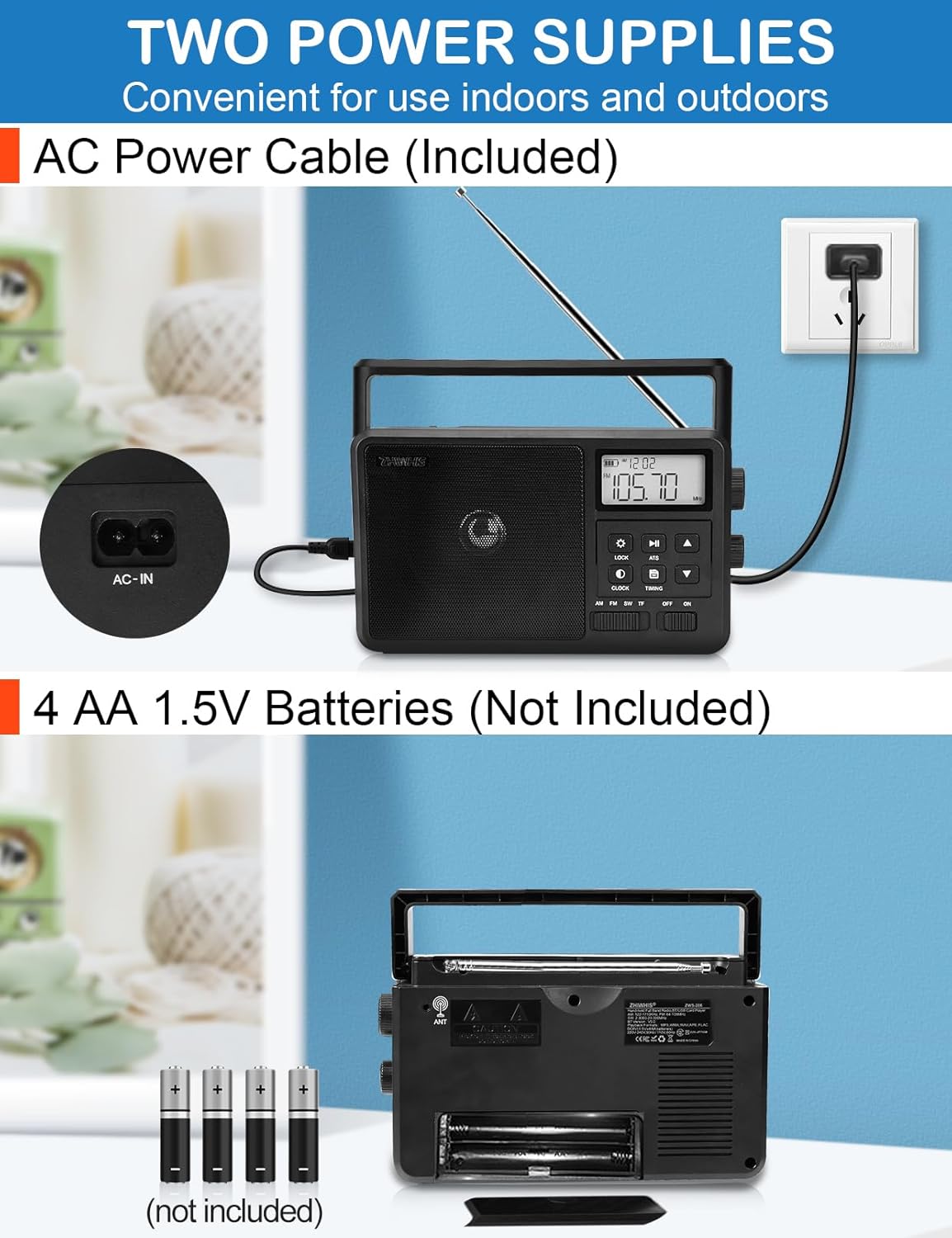

図 3: AC 電源ケーブルの接続と AA 電池の取り付けの図。
4.2 アンテナのセットアップ
FMおよび短波（SW）の受信を最適にするには、伸縮アンテナを完全に伸ばしてください。FM/SWの受信感度をさらに高めるには、3.5mm外部アンテナポートに外部アンテナを接続できます。
図 4: 無線機の背面にある 3.5 mm 外部アンテナ ポート。
5. 操作手順
5.1 電源オン/オフ
ラジオの電源を入れるには、「ON/OFF」スイッチを「ON」の位置にスライドします。電源を切るには、「OFF」の位置にスライドします。
5.2 モード選択
モードスイッチ (AM/FM/SW/TF/USB/BT) を使用して、希望の動作モードを選択します。
5.3 ラジオのチューニング（AM/FM/SW）
- 手動チューニング： ラジオの側面にある大きな「TUN」ノブを回して、特定の周波数に手動でチューニングします。
- 自動チューニングシステム（ATS）： 「ATS」ボタンを押すと、利用可能なラジオ局を自動的にスキャンして保存します。ラジオは最大110局（AM 20局、FM 30局、SW 60局）を保存できます。
- プリセットの呼び出し： 保存されている放送局間を移動するには、上/下矢印ボタンを使用します。
図 5: チューニングノブと周波数を表示する LCD ディスプレイのクローズアップ。
5.4 Bluetooth再生
Bluetoothモードでは、ラジオに「bt」と表示されます。お使いのデバイスでBluetoothを有効にし、ペアリング可能なデバイスのリストから「ZWS-206」を選択してください。ペアリングが完了すると、ラジオにワイヤレスでオーディオをストリーミングできます。
図 6: ZWS-206 無線機に Bluetooth モードの「bt」が表示され、ペアリングの準備が整いました。
5.5 USB/マイクロSDカードの再生
MP3、WMA、WAV、APE、またはFLACオーディオが保存されているUSBドライブまたはMicro SDカード（最大256GB）を挿入します。 fileそれぞれのポートに挿入してください。ラジオは自動的に対応する再生モードに切り替わります。再生/一時停止ボタンとスキップボタンを使って再生を操作してください。
5.6 時計とタイマー機能
- デジタル時計： LCDに現在の時刻が表示されます。「CLOCK」ボタンを押して時刻を設定してください。
- スケジュールされた電源オン: 「TIMING」ボタンを使用して、ラジオが自動的にオンになる特定の時間を設定します。
- 目覚まし時計： 「TIMING」ボタンを使用して、10 ～ 120 分後にラジオが自動的にオフになるように設定します。
図 7: 自動電源オンとスリープ タイマー機能の視覚的表現。
5.7 ディスプレイとバックライト
LCD画面にはクリアな情報が表示されます。「LIGHT」ボタン（歯車アイコン）を押すと、バックライトの明るさをオフ、標準、高の3段階で調整できます。
図8：例ampバックライトをオフ、標準、高輝度に設定した LCD ディスプレイの画像。
5.8キーパッドロック
誤ってボタンが押されることを防ぐには、「LOCK」ボタンを押してください。もう一度押すとロックが解除されます。
5.9ヘッドフォンジャック
プライベートリスニング用に標準の 3.5 mm ヘッドフォンを接続します。
6. メンテナンス
- クリーニング： ラジオは柔らかく乾いた布で拭いてください。研磨剤入りの洗剤や溶剤は使用しないでください。
- ストレージ： 長期間保管する場合は、液漏れを防ぐため単3電池を取り外してください。涼しく乾燥した場所に保管してください。
- アンテナのケア: 伸縮アンテナは曲がったり壊れたりしないように丁寧に扱ってください。
7。 トラブルシューティング
| 問題 | 考えられる原因 | 解決 |
|---|---|---|
| 電源なし | 電池が切れているか正しく挿入されていない、AC ケーブルが接続されていない。 | 電池を交換するか、極性が正しいことを確認してください。ACケーブルの接続を確認してください。 |
| ラジオの受信状態が悪い | アンテナが伸びていない、信号が弱い、干渉がある。 | 伸縮アンテナを伸ばしてください。無線機の位置を変えてみてください。外部アンテナを接続してください。 |
| スピーカーから音が出ない | 音量が低すぎます。ヘッドフォンが接続されています。ミュート機能が有効です。 | 音量を上げてください。ヘッドフォンを外してください。ミュートを解除してください。 |
| Bluetoothがペアリングされない | 無線が Bluetooth モードではありません。デバイスが遠すぎます。以前にペアリングされています。 | 無線がBTモードになっていることを確認してください。デバイスを近づけてください。スマートフォンでデバイスの登録を解除し、再度ペアリングしてください。 |
| USB/Micro SDが再生されない | サポートされていません file フォーマット; カード/ドライブが正しく挿入されていない; 破損している files. | 確保する filesはMP3、WMA、WAV、APE、またはFLACです。カード/ドライブを再挿入してください。別の方法を試してください。 filesまたはメディア。 |
8. 仕様
| 特徴 | 詳細 |
|---|---|
| モデル番号 | ZWS-206 |
| 受信感度 | AM: 84dB; FM: 18dB; SW: 26dB |
| 信号対ノイズ比 | FM: 40dB; AM: 30dB; SW: 32dB |
| スピーカー | 4インチ、4Ω、8W |
| サポートされている無線帯域 | AM（522～1710 kHz）、FM（64～108 MHz）、SW（2.30～23.00 MHz） |
| ラジオプリセット | 110台（AM：20台、FM：30台、SW：60台） |
| Bluetoothバージョン | バージョン 5.0 |
| Bluetooth受信距離 | ≤10メートル |
| 電源 | DC 6V（1.5V 単三電池4本）またはAC電源 |
| サポートされているメディア形式（TF/USB） | MP3、WMA、WAV、APE、FLAC |
| 最大TFカード容量 | 256GB |
| イヤホンジャック | 3.5mm |
| 寸法（長さ×幅×高さ） | 8.6 x 5 x 3 インチ (22 x 13 x 7 cm) |
| 重さ | 1.7ポンド（826g） |
9. 保証とサポート
ZHIWHISは、ZWS-206短波ラジオに12ヶ月の完全保証を提供しています。製品に問題が発生した場合は、ZHIWHISカスタマーサービスまでご連絡ください。ご質問やご不明な点がございましたら、24時間7日対応のカスタマーサポートで対応いたします。
サポートについては、製品パッケージに記載されている連絡先情報またはZHIWHISの公式ウェブサイトをご覧ください。 webサイト。
