1. はじめに
EPIC ES-F500Dスマートドアロックをお選びいただき、ありがとうございます。この高度なセキュリティソリューションは、指紋認証、PIN番号入力、RFIDカードアクセス、Bluetooth接続など、複数のアクセス方法を統合し、利便性とセキュリティを向上させます。このマニュアルでは、スマートロックの最適なパフォーマンスと長寿命を確保するための設置、操作、メンテナンスの詳細な手順を説明しています。
ES-F500Dは、強固なセキュリティを実現する垂直型RIMロックで、自動ロック、再ロック、ダブルロックなどの機能を備えています。また、乱数入力とマルチタッチ機能も搭載しており、PIN入力のセキュリティをさらに強化します。
2. 安全情報
- しないでください ご自身でロックを分解または修理しないでください。保証が無効になり、損傷の原因となる可能性があります。
- しないでください ロックを直接水や過度の湿気にさらさないでください。
- 指定されたタイプの電池のみを使用し、取り付け時には極性が正しいことを確認してください。
- すべてのコンポーネント、特に小さな部品や電池は子供の手の届かないところに保管してください。
- 取り付ける前に、ドア枠とドアが構造的に健全であることを確認してください。
- ロックに損傷や故障の兆候がないか定期的に確認してください。
- インストール後すぐにデフォルトの PIN を変更し、独自の指紋/カードを登録します。
3. パッケージ内容
インストールを開始する前に、すべてのコンポーネントが揃っていることを確認してください。
- EPIC ES-F500D フロントボディアセンブリ
- EPIC ES-F500D バックボディアセンブリ
- ほぞ穴/ラッチボルトアセンブリ
- ストライクプレート
- 取り付けネジとボルト
- RFIDカード（数量は異なる場合があります）
- ユーザーマニュアル
- 電池（通常は単三電池ですが、付属していない場合もあります）

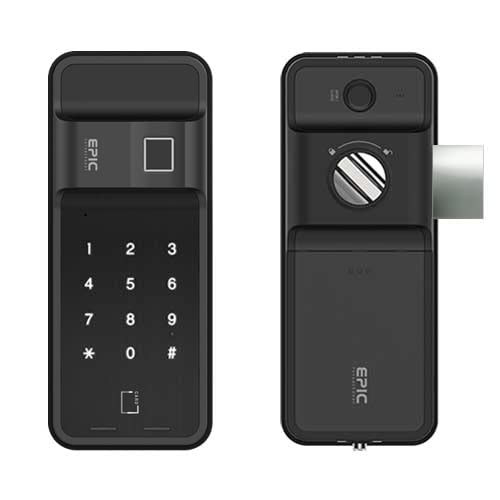

画像: 上view EPIC ES-F500D スマート ドア ロックの前面パネル、キーパッド、背面のメカニズムを示します。
4.製品オーバーview および寸法
ES-F500Dは、指紋センサーとキーパッドを備えた外部ユニットと、電池ボックスと手動操作部を備えた内部ユニットで構成されています。設置と操作には、各コンポーネントの理解が不可欠です。
- フロントボディ寸法: 75(W)×175(H)×25(D)mm
- 背面ボディ寸法: 75(W)×187(H)×55.5(D)mm
- 材料： 金属
- 色： 黒
画像: 詳細 view EPIC ES-F500D のフロント キーパッドと指紋センサー、およびリア ロック メカニズムを強調表示します。
5. セットアップとインストール
設置には通常、ドアの準備、ほぞ穴の取り付け、外部ユニットと内部ユニットの設置、配線の接続が含まれます。ご不明な点がある場合は、専門家にご相談されることをお勧めします。
5.1。 インストール前のチェックリスト
- ドアの厚さがロックに適合していることを確認してください。
- パッケージの内容物がすべて揃っていることを確認します。
- 必要なツール（ドライバー、ドリル、メジャー、鉛筆）を用意します。
5.2. 基本的なインストール手順（一般ガイド）
- ドアの準備: 提供されたテンプレートに従ってマークを付け、穴を開けます。
- ほぞ穴の取り付け: ほぞ穴アセンブリをドアの端に挿入し、ネジで固定します。
- 外装ユニット取付： スピンドルがほぞ穴を通過することを確認しながら、外部ユニットをドアの上に置きます。
- マウント内部ユニット: 室外機からの配線を室内機に接続します。取り付けネジを使用して、室内機をドアに合わせ、固定します。
- バッテリーの取り付け： 必要な電池を室内ユニットの電池室に挿入します。
- テスト操作: ラッチ ボルトが内側と外側の両方からスムーズに動作することを確認するために初期テストを実行します。
6. 操作手順
ES-F500Dは複数の方法でドアを解錠できます。マスターコード、ユーザーコード、指紋、RFIDカードの設定については、必ず詳細なマニュアルに記載されている具体的なプログラミング手順を参照してください。
6.1. PIN番号によるアクセス
PIN 番号を使用してロックを解除するには:
- キーパッドをタッチしてアクティブにします。
- 登録したPIN番号を入力してください。
- 「*」または「#」キーを押します（確認キーについては特定のモデルの手順を参照してください）。
- 確認音が鳴り、ロックが解除されます。
乱数とマルチタッチ機能: セキュリティ強化のため、このロックでは実際のPINの前または後にランダムな数字を入力することができます。これにより、キーパッド上の指紋から暗証番号が漏洩するのを防ぎます。
ゲストPIN番号: 一時的なアクセス用に、ワンタイムPINを生成できます。ゲストPINの登録と使用方法については、詳細なマニュアルをご覧ください。
画像: ES-F500D キーパッドで PIN を入力するプロセスを示し、セキュリティを強化する乱数機能を示します。
6.2. 指紋アクセス
ロックには最大100個の指紋を保存できます。登録した指紋を使ってロックを解除するには：
- 登録した指を指紋センサーの上に平らに置きます。
- ロックが指紋を認識してロックが解除されるまで押し続けます。
6.3. RFIDカードアクセス
このロックは最大200枚のRFIDカードに対応しています。RFIDカードを使用してロックを解除するには、以下の手順に従ってください。
- 登録した RFID カードをロックのカード リーダー領域に当てます。
- 認識に成功するとロックが解除されます。
6.4. Bluetooth接続
ES-F500DはBluetooth経由で互換性のあるスマートフォンアプリに接続できます。これにより、リモートロック解除、ユーザーアクセスの管理、 viewアクセスログを記録します。ペアリングと使用方法については、各アプリの手順を参照してください。
6.5. ロック関数
- オートロック： ドアを閉めると、一定時間後にロックが自動的にロックされます。
- 再ロック: ドアを開けて閉じると、ロックは自動的に再びかかります。
- ダブルロック機能： 通常は内部から実行される追加のセキュリティ層を提供し、有効な資格情報があっても外部からのアクセスを防止します。
画像: ES-F500D キーパッドを操作する手と、その操作およびセキュリティ機能を示すアラームおよびロック機能を表すアイコンを示します。
7. メンテナンス
- バッテリー交換: 電池残量が少なくなった場合は、すべての電池を交換してください。高品質のアルカリ電池を使用してください。古い電池と新しい電池、または異なる種類の電池を混ぜて使用しないでください。
- クリーニング： ロックの表面は柔らかく乾いた布で拭いてください。仕上げや電子部品に損傷を与える可能性のある研磨剤入りの洗剤、溶剤、または刺激の強い化学薬品の使用は避けてください。
- 指紋センサー： 最適なパフォーマンスを得るには、指紋センサーを清潔に保ち、汚れや湿気を除去してください。
8。 トラブルシューティング
| 問題 | 考えられる原因 | 解決 |
|---|---|---|
| ロックが応答しません。 | 電池切れ。 | すべての電池を新しいものに交換してください。 |
| 指紋が認識されません。 | 指が汚れている/濡れている、センサーが汚れている、または指紋が正しく登録されていない。 | 指とセンサーを清潔にしてください。問題が解決しない場合は、指紋を再登録してください。 |
| PINが機能しません。 | 入力されたPINが間違っているか、PINが登録されていません。 | PINを確認してください。必要に応じてPINを再登録してください。正しい確認キーが押されていることを確認してください。 |
| ロックが異常な音を立てます。 | 機械的な障害または内部の問題。 | ラッチ周辺に障害物がないかご確認ください。異音が続く場合は、カスタマーサポートにお問い合わせください。 |
| 自動ロックが機能しません。 | センサーの位置がずれているか、機能が無効になっています。 | ドアセンサーの位置合わせを確認してください。プログラミングモードで自動ロックの設定を確認してください。 |
9. 仕様
| 特徴 | 詳細 |
|---|---|
| モデル名 | ES-F500D |
| ロックタイプ | 生体認証、キーパッド、垂直RIMロック |
| アクセス方法 | 指紋、PIN番号、RFIDカード、Bluetooth |
| 指紋容量 | 最大100 |
| RFIDカード容量 | 最大200 |
| フロントボディ寸法（幅×高さ×奥行き） | 75 x 175 x 25 ミリメートル |
| 背面本体寸法（幅×高さ×奥行き） | 75 x 187 x 55.5 ミリメートル |
| 材料 | 金属 |
| 色 | 黒 |
| 接続性 | Bluetooth、Wi-Fi（オプションモジュール） |
| 電源 | 単三電池（数量は指定なし、通常は4個または8個） |
| 原産国 | 大韓民国 |
10. 保証とサポート
EPIC FUTUREPROOF製品は、高い品質基準に基づいて製造されています。保証情報については、製品に付属の保証書を参照するか、EPIC FUTUREPROOFの公式ウェブサイトをご覧ください。 webサイト。
技術サポート、トラブルシューティング支援、またはオプション モジュール (ホーム ネットワーク モジュール、リモート コントロール、Wi-Fi ブリッジ) に関するお問い合わせについては、お近くの販売店または EPIC FUTUREPROOF カスタマー サービス部門にお問い合わせください。
カスタマーサポート: 製品パッケージまたは公式ブランドに記載されている連絡先を参照してください。 web最新のサポート詳細については、サイトをご覧ください。
