Haoge クイックリリース QR Clamp Manfrotto RC2システムからArca-Swiss互換へのアダプターコンバーター ユーザーマニュアル

1. はじめに

HaogeクイックリリースClamp Manfrotto RC2クイックリリースシステムとArca-Swissタイプのプレート間の互換性ギャップを埋めるために設計されています。このアダプターにより、Manfrotto RC2三脚ヘッドをArca-Swiss規格の機材にシームレスに統合することができ、写真家やビデオグラファーの汎用性とワークフロー効率が向上します。

図1: HaogeクイックリリースClamp アダプタ

2.製品コンポーネント

HaogeクイックリリースClamp アダプタ (モデル CP-MA50II) には次のものが含まれます。

• 1 x Haoge クイックリリース Clamp Manfrotto RC2ベース付きArcaタイププレート用

図 2: パッケージの内容と詳細な製品寸法。

3. セットアップとインストール

このアダプターは、Manfrotto RC2クイックリリースシステムに取り付け、Arca-Swiss互換のプラットフォームに変換するように設計されています。正しく取り付けるには、以下の手順に従ってください。

1. Manfrotto RC2 クイック リリース システムが三脚またはサポートにしっかりと取り付けられていることを確認します。
2. Haoge アダプターの Manfrotto RC2 ベースを Manfrotto RC2 システムのレシーバーに合わせます。
3. カチッと音がしてロックレバーがしっかりと固定されるまで、アダプターを Manfrotto RC2 レシーバーに差し込みます。
4. アダプタがしっかりと固定され、ぐらつかないことを確認します。

重要な注意: このアダプターはManfrottoフルードヘッドには使用できません。Manfrottoフルードヘッドについては、Haoge CP-MA90アダプター（ASIN: B07D92DZ7K)。

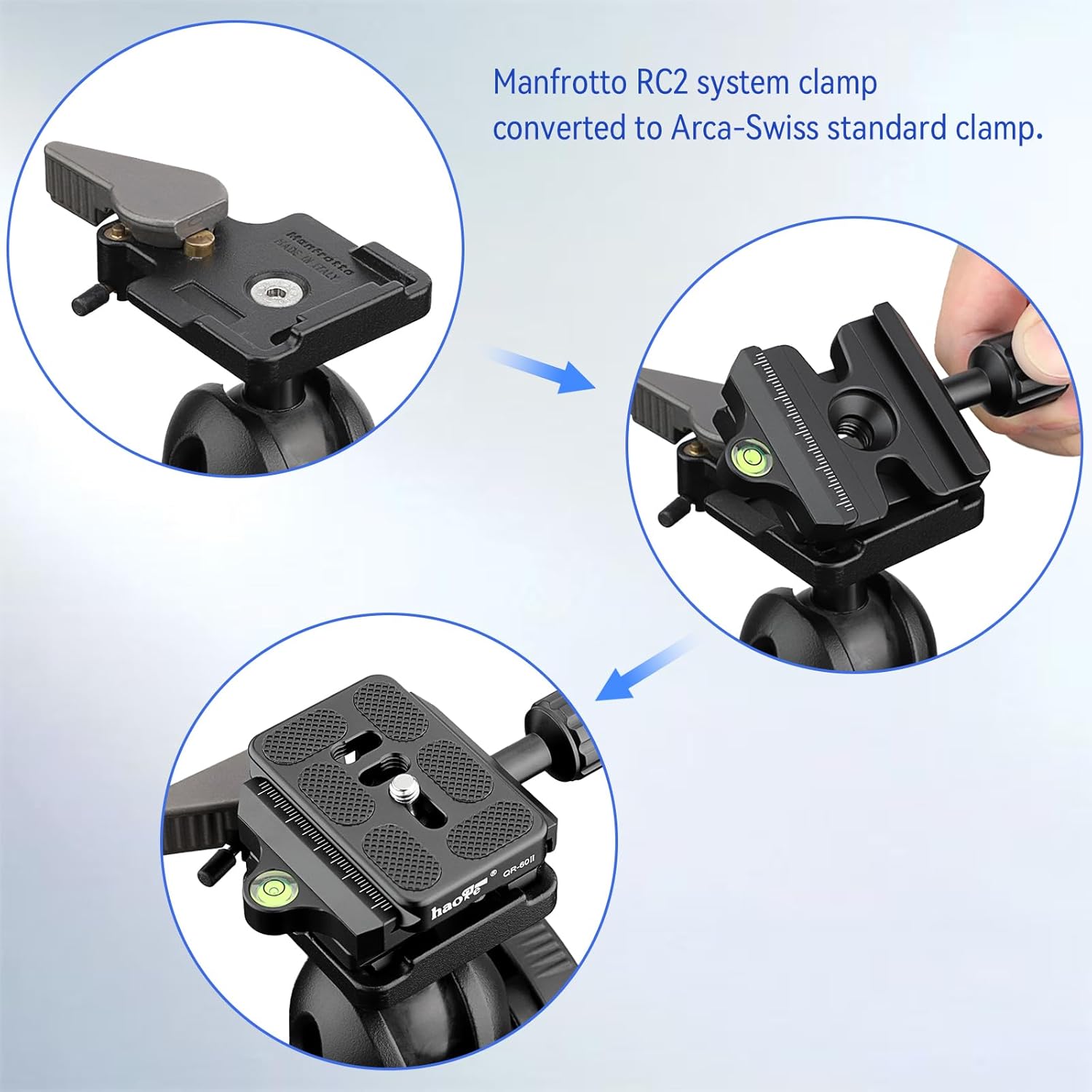

図 3: Haoge アダプターを使用して Manfrotto RC2 システムを Arca-Swiss に変換するためのビジュアル ガイド。

4. 操作

HaogeクイックリリースClamp アダプターを装着すれば、Arca-Swiss互換プレートを装着できます。amp しっかりと固定できるネジノブロック機構を備えています。

1. Arca-Swiss clのネジノブが確実にamp Arca-Swiss プレートが滑り込める程度に緩めます。
2. カメラやレンズに取り付けられているアルカスイス互換プレートをclにスライドさせます。amp.
3. プレートがしっかりと固定されるまで、ネジノブをしっかりと締めてください。締めすぎないようにしてください。
4. プレートが安定しており、ノブを緩めなければ簡単に取り外せないことを確認します。

図 4: 使用中の Haoge アダプター。三脚ヘッドに取り付けられ、Arca-Swiss プレートを受け入れる準備ができています。

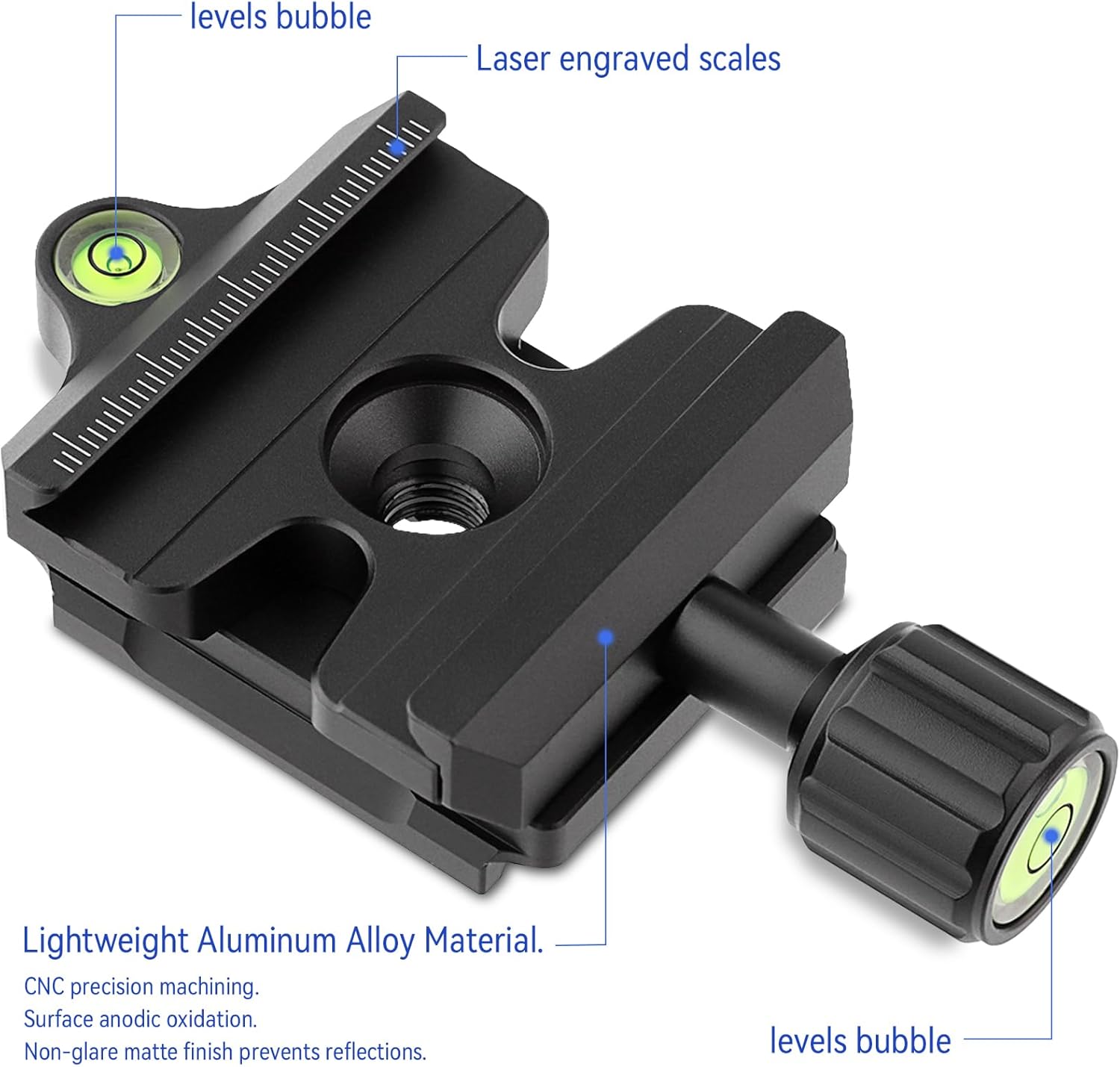

図5：詳細 view Haoge アダプターの特徴は、正確な水平調整を可能にする統合型気泡レベルと、繰り返し位置決めを可能にするレーザー刻印されたスケールです。

5. メンテナンス

HaogeクイックリリースClの寿命と最適なパフォーマンスを確保するためamp アダプタの場合は、次のメンテナンスのヒントを考慮してください。

• クリーニング： 使用後は毎回、アダプターを柔らかく乾いた布で拭いてほこりやゴミを取り除いてください。頑固な汚れには、軽くこすってから拭いてください。amp 布で拭き、すぐに乾かしてください。刺激の強い化学薬品や研磨剤は使用しないでください。
• ネジチェック: Arca-Swissレンズを固定する4つのベースネジを定期的に点検してください。amp Manfrotto RC2ベースに固定します。ぐらつきや緩みがある場合は、しっかりと固定するためにこれらのネジを軽く締めてください。
• ストレージ： アダプタは、極端な温度や湿度を避け、清潔で乾燥した環境に保管してください。

6。 トラブルシューティング

HaogeクイックリリースClで問題が発生した場合amp アダプタの場合は、次の一般的な問題と解決策を参照してください。

• アダプターが Manfrotto RC2 システムに適合しない、またはロックされない:
  • Manfrotto RC2 レシーバーに障害物がないことを確認してください。
  • ロック レバーをかみ合わせる前に、アダプタが正しい向きで完全に挿入されていることを確認してください。
  • Manfrotto RC2システムには若干のばらつきがあります。Manfrottoヘッドのロックレバーがアダプターに完全に噛み合っていることを確認してください。まれに、ロックピンが噛み合わない場合は、アダプターのベベルを微調整したり、やすりで削ったりする必要がある場合もあります。これは一部のユーザーから報告されています。
• Arca-Swissプレートが緩んでいるか、cl内でぐらついているamp:
  • ネジノブが十分に締められていることを確認してください。
  • Arca-Swissプレートが標準のArca-Swiss clと互換性があることを確認してくださいamps.
  • Arca-Swissクランプを接続する4つのベースネジを確認してくださいamp Manfrotto RC2 ベースに緩みがないか確認し、必要に応じて締めます。
• 気泡レベルは不正確です:
  • 三脚を置く面が水平であることを確認してください。
  • アダプタがしっかりと取り付けられており、不適切な取り付けにより傾いていないことを確認します。

7. 仕様

図6: 上部と下部 viewHaogeアダプターのArca-Swiss規格のclを示すamp Manfrotto 200PL 標準プレートとの互換性。

8. 保証情報

Haoge Quick Release Clに関する詳細な保証情報については、amp アダプターについては、Haogeの公式ウェブサイトを参照してください。 web当サイトをご覧いただくか、Haogeカスタマーサポートに直接お問い合わせください。保証条件は地域や購入場所によって異なる場合があります。

9. カスタマーサポート

さらにサポートが必要な場合、製品の使用に関するご質問、または問題を報告する必要がある場合は、Haogeの公式チャネルを通じてカスタマーサポートにお問い合わせください。連絡先は通常、Haogeブランドのウェブサイトに掲載されています。 webサイトまたは購入場所を通じてご購入いただけます。

詳細については、 AmazonのHaogeストア.
