מָבוֹא
This manual provides detailed instructions for the installation, operation, and maintenance of your Hampton Bay Holly Springs Low Profile 52-inch LED Brushed Nickel Ceiling Fan. Please read this manual thoroughly before beginning installation or operation to ensure safe and proper use of the product.
ה-Hampton Bay Holly Springs Low Profile ceiling fan is designed for large rooms with low ceilings, offering optimal airflow without excessive hanging depth. It features QuickFit components for simplified installation, including a slide-on mounting bracket, AccuArm blade arms, and QuickInstall blades. The integrated light kit utilizes three energy-efficient LED bulbs.
מידע בטיחות
יש להקפיד תמיד על אמצעי זהירות בסיסיים בעת התקנה והפעלה של מכשירי חשמל כדי להפחית את הסיכון לשריפה, התחשמלות ופגיעה גופנית.
- נתק את החשמל במפסק החשמל או בתיבת הנתיכים לפני התקנה או שירות.
- ודאו שכל החיבורים החשמליים תואמים לתקנים ולתקנות המקומיים, כמו גם לקוד החשמל הלאומי (NEC).
- התייעץ עם חשמלאי מוסמך אם אינך בטוח לגבי חיווט או נהלי התקנה.
- Mount the fan directly to a structural ceiling joist or an outlet box marked "Acceptable for Fan Support of 35 lbs (15.9 kg) or less."
- הרחיקו ידיים, רגליים וחפצים אחרים מלהבי המאוורר המסתובבים.
- אין להפעיל את המאוורר עם חלקים פגומים.
- מאוורר זה מיועד לשימוש פנימי בלבד.
תוכן החבילה
Verify that all components are present before beginning installation. If any parts are missing or damaged, contact Hampשירות לקוחות טון ביי.

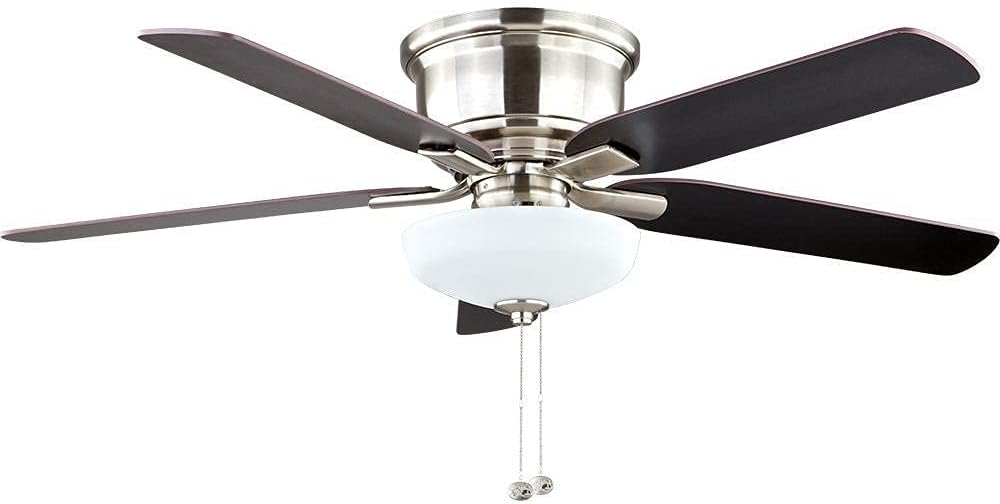

Main Fan Assembly: Includes motor housing, mounting bracket, and light kit components.
להבי מאווררים: Five reversible blades (Walnut/Brown finish) with AccuArm blade arms.
Individual Blade (Walnut): Detail of one fan blade showing the walnut finish.

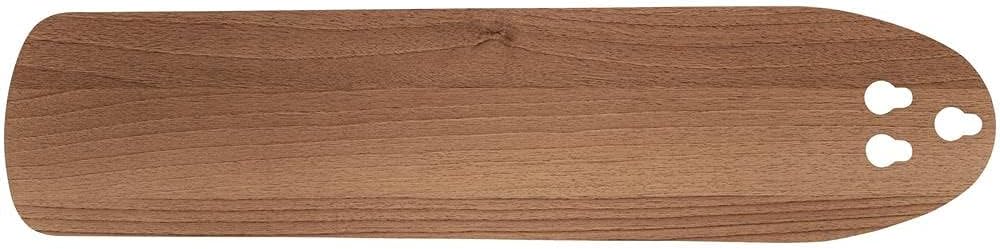

Individual Blade (Brown): Detail of one fan blade showing the brown finish.
Note: Additional hardware such as screws, washers, and wire nuts are included but not pictured. Refer to the detailed parts list in the included installation guide for a complete inventory.
התקנה והתקנה
כלים נדרשים (לא כלול):
- מברג פיליפס
- מברג שטוח
- מפתח ברגים מתכוונן
- חשפניות חוט
- סרט חשמלי
- סולם מדרגות
שיקולים לפני התקנה:
- Ensure the installation location has a suitable electrical supply (120 Volts).
- המאוורר מיועד לשימוש פנימי בלבד.
- The fan is suitable for rooms 12 ft x 12 ft to 18 ft x 18 ft.
- The fan is a low-profile design, ideal for rooms with lower ceilings.
Dimensions and Room Suitability: The fan has a 52-inch span and a height of approximately 14.17 inches, suitable for large rooms (12 ft x 12 ft to 18 ft x 18 ft).

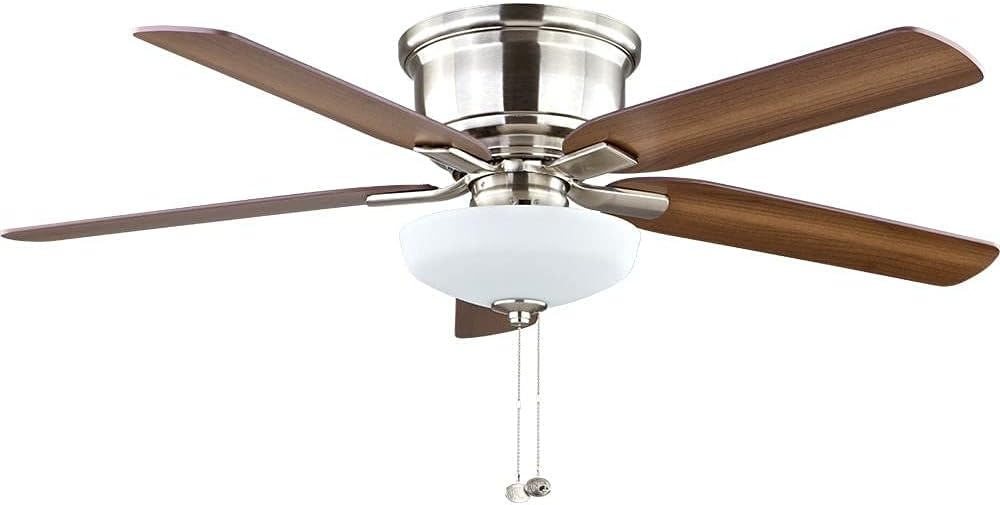

תכונות עיקריות נגמרוview: Illustrates close-to-ceiling mounting, pull chain control, LED bowl light kit, 3,763 CFM airflow, suitability for large rooms, and reversible walnut/brown blade finishes.
שלבי התקנה:
- כבה את המתח: Before starting, ensure power is turned off at the circuit breaker or fuse box to prevent electrical shock.
- התקנת תושבת הרכבה: Secure the mounting bracket to the ceiling outlet box. Ensure the outlet box is securely fastened to the building structure and is marked "Acceptable for Fan Support."
- חיבורי חיווט: Connect the fan's electrical wires to the household wiring according to the wiring diagram provided in the full installation guide. Typically, this involves connecting live, neutral, and ground wires.
- Fan Assembly Attachment: Carefully lift the fan assembly and attach it to the mounting bracket. The QuickFit slide-on mounting bracket simplifies this step.
- התקנת להב: Attach the fan blades to the motor housing using the AccuArm blade arms and QuickInstall blades. Ensure blades are securely fastened. You can choose between the walnut or brown side of the reversible blades.
- התקנת ערכת אור: Install the frosted glass bowl light kit. Insert the three LED bulbs into the sockets.
- בדיקות סופיות: בדוק שוב את כל החיבורים וודא שאין חוטים נלכדים. חזור לחשמל במפסק החשמל.
הוראות הפעלה
ה-Hampton Bay Holly Springs ceiling fan is controlled via pull chains.
בקרת מהירות מאוורר:
- Locate the fan speed pull chain (usually marked or identifiable by a fan icon).
- Pull the chain once for high speed.
- Pull the chain a second time for medium speed.
- Pull the chain a third time for low speed.
- משוך את השרשרת פעם רביעית כדי לכבות את המאוורר.
בקרת אור:
- Locate the light kit pull chain (usually marked or identifiable by a light bulb icon).
- Pull the chain once to turn the light on.
- Pull the chain a second time to turn the light off.
Reversing Fan Direction (Seasonal Use):
A slide switch on the fan motor housing controls the direction of airflow. This switch is typically located on the side of the motor housing, above the light kit.
- Summer Operation (Downward Airflow): Set the switch to the position that causes the blades to rotate counter-clockwise, pushing air downward to create a cooling effect.
- Winter Operation (Upward Airflow): Set the switch to the position that causes the blades to rotate clockwise, drawing air upward to circulate warm air trapped near the ceiling.
- תמיד כבו את המאוורר וחכו עד שהלהבים יעצרו לחלוטין לפני שינוי מתג הכיוון.
תַחזוּקָה
תחזוקה שוטפת מבטיחה ביצועים אופטימליים ומאריכה את חיי מאוורר התקרה שלכם.
- ניקוי: כדי למנוע נזק לגימור, יש לנקות את המאוורר בעזרת מטלית רכהamp בַּד. אין להשתמש בחומרי ניקוי שוחקים או ממסים.
- ניקוי להב: יש לנקות את להבי המאוורר באופן קבוע כדי למנוע הצטברות אבק, אשר עלול לפגוע באיזון ובזרימת האוויר.
- ברגי הידוק: Periodically check all screws on the fan assembly, especially those securing the blades, and tighten them if necessary. Vibration from normal fan operation can cause screws to loosen over time.
- החלפת נורה: The fan uses LED bulbs. While LEDs have a long lifespan, if replacement is needed, ensure the power is off before changing bulbs. Use only bulbs of the specified wattagה וסוג.
- אין צורך בשימון: מנוע המאוורר משומן באופן קבוע ואינו דורש שימון.
פתרון בעיות
| בְּעָיָה | סיבה אפשרית | פִּתָרוֹן |
|---|---|---|
| המאוורר לא מופעל. | אין חשמל למאוורר; חיבורי חוטים רופפים; חיווט שגוי. | Check circuit breaker/fuse; Ensure all connections are secure; Verify wiring against diagram. |
| מניפה מתנדנדת. | ברגי להב רופפים; להבים לא מאוזנים; תושבת הרכבה רופפת. | Tighten all blade screws; Use balancing kit (if necessary); Ensure mounting bracket is secure. |
| Light kit does not work. | Loose wire connections; Faulty bulb; Incorrect bulb type. | Check light kit wiring; Replace bulb; Ensure correct bulb type and wattage. |
| פעולה רועשת. | Loose screws; Motor hum (normal); Blades hitting an obstruction. | Tighten all screws; Ensure fan is mounted securely; Check for obstructions. |
מפרטים
- מספר דגם: 57289
- מותג: Hampמפרץ טון
- גודל מאוורר: 52 אינץ'
- לְעַצֵב: Pro נמוךfile מאוורר תקרה
- סִיוּם: ניקל מוברש
- גימור להב: Reversible Walnut/Brown
- ערכת אור: Integrated LED Bowl Light Kit
- סוג נורה: LED (compatible with CFL, incandescent, LED)
- מהtage: 29 watts (fan motor)
- כרך ידtage: 120 וולט
- שיטת בקרה: משוך שרשרת
- זרימת אוויר: 3,763 Cubic feet per minute (CFM)
- שימוש בפנים/חוץ: שימוש פנימי בלבד
- משקל פריט: 22.2 פאונד
- Product Dimensions (Installed): 52 אינץ' (קוטר) x 14.17 אינץ' (גובה)
- UPC: 082392572891
אחריות ותמיכה
This product is refurbished and tested to look and work like new. The refurbishing process includes functionality testing, basic cleaning, inspection, and repackaging. The product ships with all relevant accessories, and may arrive in a generic box.
For specific warranty details or technical support, please refer to the documentation included with your purchase or contact Hampton Bay customer service directly. Contact information can typically be found on the manufacturer's webבאתר או על אריזת המוצר.
Note: The provided product information indicates this is a refurbished item. Warranty terms for refurbished products may differ from new products.
