מָבוֹא
גוף התאורה Elation Fuze Wash Z120 הוא גוף תאורה רב-תכליתי RGBW LED בהספק של 120 וואט, המיועד ליישומי תאורה מקצועיים. הוא כולל נורת LED RGBW חד-מקורית עם יכולות ערבוב צבעים מתקדמות, המבטיחות ביצועים ללא ריצוד, המתאימים לסביבות שונות, כולל אולמות קונצרטים, אולפנים ואולמות תיאטרון.tagפונקציות מפתח כוללות טווח זום ממונע של 7 עד 55 מעלות, עקומות עמעום מרובות, הבזק, סיבוב והטיה. מדריך זה מספק מידע חיוני להתקנה, הפעלה ותחזוקה בטוחים ויעילים של גוף התאורה Fuze Wash Z120 שלך.

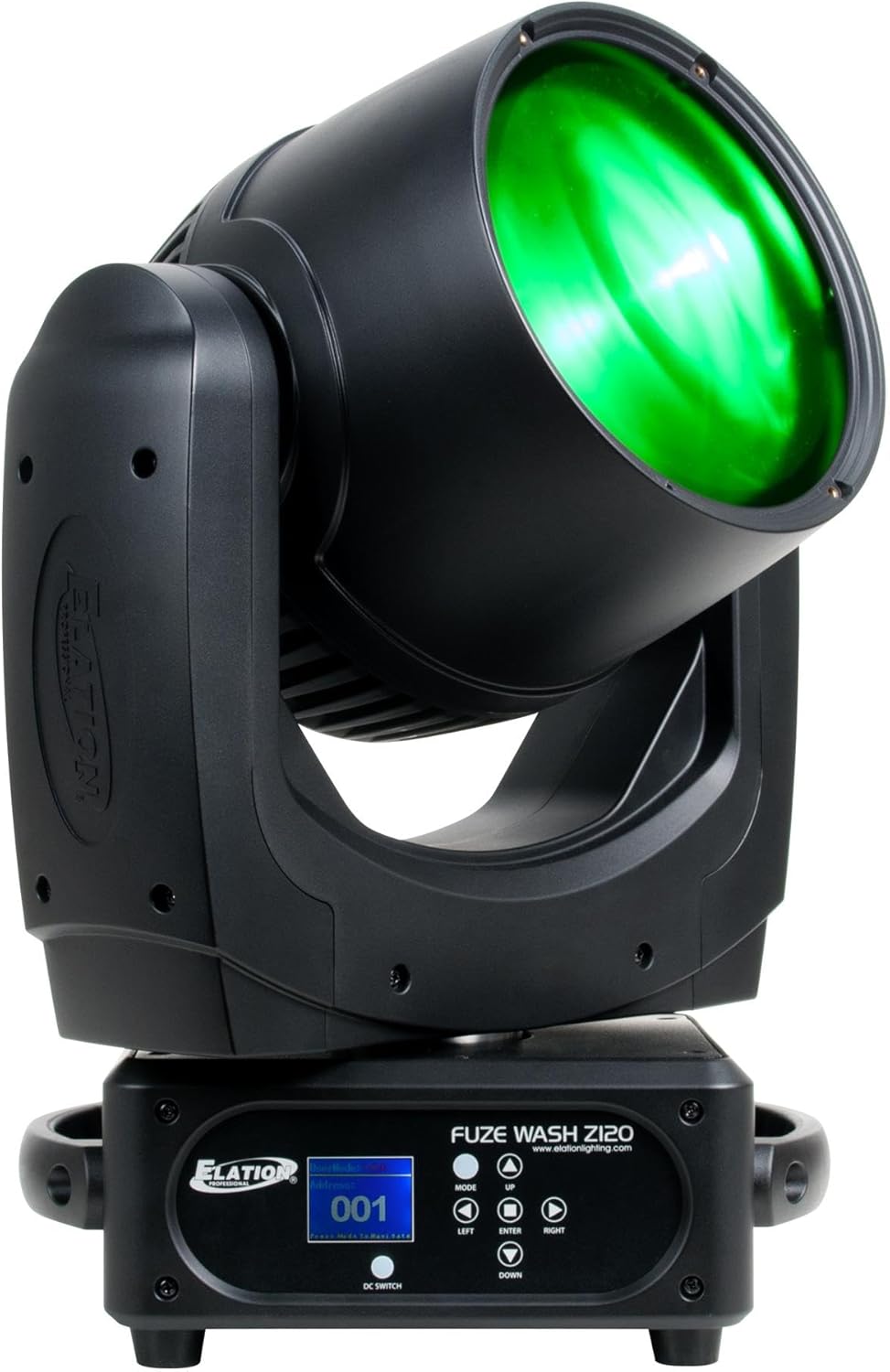

איור 1: גוף תאורת LED Elation Fuze Wash Z120 RGBW. תמונה זו מציגה את גוף התאורה השחור כאשר ראשו מוטה כלפי מעלה, פולט אור ירוק. הבסיס כולל לוח בקרה עם מסך LCD וכפתורי ניווט.
מידע בטיחות
יש להקפיד תמיד על אמצעי הזהירות הבאים כדי למנוע פציעות ונזק למתקן:
- ודא שהמתקן מחובר להארקה כראוי כדי למנוע התחשמלות.
- נתק את החשמל לפני ביצוע כל שירות או תחזוקה.
- אין להפעיל את המתקן אם כבל החשמל פגום.
- הימנע מחשיפה ישירה של העיניים למקור האור.
- יש לוודא אוורור נאות סביב גוף המכשיר כדי למנוע התחממות יתר.
- התקן את המתקן בצורה מאובטחת באמצעות חומרה וכבלי בטיחות מתאימים.
- אל תנסו לתקן את המתקן בעצמכם; העבירו את כל הטיפולים והטיפולים לצוות מוסמך.
הגדרה
מפרקים
הוצא בזהירות את גוף התאורה מאריזתו. בדוק אם יש סימני נזק במהלך ההובלה. שמור את כל חומרי האריזה להובלה או אחסון עתידיים.
הַרכָּבָה
ניתן להתקין את ה-Fuze Wash Z120 בכיוונים שונים, כולל התקנה על הרצפה. יש לוודא תמיד שמשטח ההרכבה או המבנה יכולים לתמוך במשקל גוף התאורה. יש להשתמש במוצרי בד מתאימים.ampוכבלי בטיחות להתקנות עיליות.
- להתקנה על הרצפה, יש לוודא שהמתקן ממוקם על משטח יציב ומאוזן.
- בעת השעיה, השתמשו בדבק מוסמךampוכבלי בטיחות.
- שמרו על מרווח מרחק מתאים סביב המתקן לאוורור.
חיבור חשמל
חברו את כבל החשמל המצורף לכניסת החשמל של גוף המכשיר ולאחר מכן לשקע חשמל מתאים. גוף המכשיר פועל על חשמל חוטי. ודאו שעוצמת הקולtage תואם את דרישות המתקן.
חיבור DMX
ה-Fuze Wash Z120 תומך ב-DMX וב-RDM לבקרה חיצונית. חברו כבל DMX מבקר ה-DMX שלכם לכניסת ה-DMX של גוף התאורה. עבור מספר גופי תאורה, חברו אותם בשרשרת באמצעות יציאת DMX לכניסת ה-DMX של גוף התאורה הבא.
- השתמש בכבלי DMX בעלי 3 פינים או 5 פינים בהתאם להגדרה שלך.
- סיים את גוף הקיר האחרון בשרשרת DMX באמצעות טרמינטור DMX.
הוראות הפעלה
לוח הבקרה מעלview
גוף התאורה כולל תפריט LCD מובנה וכפתורי בקרה להגדרה ישירה. לוח הבקרה ממוקם בבסיס היחידה.
איור 2: תקריב של לוח הבקרה של Elation Fuze Wash Z120. הלוח כולל מסך LCD המציג "001" ואפשרויות תפריט, יחד עם כפתורים המסומנים MODE, UP, LEFT, ENTER, RIGHT, DOWN ו-DC SWITCH. סמל Elation נראה משמאל.
- מצב: עובר בין אפשרויות התפריט הראשי.
- למעלה למטה: ניווט בין פריטי תפריט או התאמת ערכים.
- שמאל/ימין: ניווט בין פריטי תפריט או התאמת ערכים.
- להיכנס: מאשר בחירות או כניסה לתפריטי משנה.
- מתג DC: פונקציונליות הקשורה למיתוג זרם ישר (עיין במדריך המלא לשימוש ספציפי).
פעולה בסיסית
עם ההפעלה, גוף התאורה יאתחל. השתמשו בלחצן MODE כדי לגשת לתפריט הראשי. נווטו עם UP/DOWN/LEFT/RIGHT ואשרו עם ENTER כדי להגדיר את כתובת ה-DMX, מצבי ההפעלה ופרמטרים אחרים.
בקרת DMX
כדי לשלוט בגוף התאורה באמצעות DMX, הגדירו את כתובת ההתחלה של DMX באמצעות התפריט המובנה. עיינו בטבלת ערוצי ה-DMX (שנמצאת בדרך כלל במדריך המוצר המלא) לקבלת הקצאות ערוצים ספציפיות עבור פונקציות כמו ערבוב צבעי RGBW, עמעום, סטרוב, סיבוב, הטיה וזום.
תכונות ואפקטים
- ערבוב צבעים RGBW: השג ספקטרום רחב של צבעים על ידי כוונון עוצמות ה-LED של אדום, ירוק, כחול ולבן.
- זום ממונע: כוונן את זווית הקרן מ-7 מעלות צרות ל-55 מעלות רחבות לכיסוי רב-תכליתי.
- עמעום: עמעום אלקטרוני חלק מ-0-100% עם אפשרויות עקומת עמעום מגוונות.
- Strobe: קצב סטרוב מתכוונן לאפקטים דינמיים.
- הזזה והטיה: שליטה מדויקת על תנועה אופקית (סיבוב) ואנכית (הטיה) למיקום מדויק.
תַחזוּקָה
תחזוקה שוטפת מבטיחה ביצועים אופטימליים ומאריכה את תוחלת החיים של גוף התאורה שלכם.
- ניקוי: נקו את החלק החיצוני מעת לעתasinנקו את העדשות האופטיות בעזרת מטלית רכה ונטולת סיבים. אין להשתמש בחומרי ניקוי שוחקים.
- תחזוקת מאוורר: ודא שפתחי האוורור של מאווררי הקירור נקיים מאבק ופסולת כדי לשמור על קירור יעיל. גוף הקירור מקורר באמצעות מאוורר.
- בדיקת כבלים: בדקו באופן קבוע את כבלי החשמל וה-DMX לאיתור סימני בלאי או נזק.
- טיפול כללי: יש לאחסן את גוף התאורה בסביבה יבשה וללא אבק כאשר אינו בשימוש.
פתרון בעיות
סעיף זה עוסק בבעיות נפוצות שאתה עשוי להיתקל בהן. עבור בעיות שאינן מופיעות כאן, צור קשר עם תמיכת הלקוחות.
| בְּעָיָה | סיבה אפשרית | פִּתָרוֹן |
|---|---|---|
| אין כוח | כבל חשמל מנותק; אין חשמל מהשקע; נתיך פגום. | בדוק את חיבורי החשמל; בדוק את השקע; החלף את הנתיך במידת הצורך. |
| אין בקרת DMX | כתובת DMX שגויה; כבל DMX פגום; טרמינטור חסר; בעיה בבקר DMX. | אמת את כתובת ה-DMX; בדוק את רציפות כבל ה-DMX; ודא שנעשה שימוש בטרמינטור; בדוק עם בקר DMX אחר. |
| התחממות יתר של גוף התאורה | אוורור חסום; פעולה בטמפרטורת סביבה גבוהה. | נקו את כל פתחי האוורור; ודאו זרימת אוויר נאותה; פעל בטווח הטמפרטורות שצוין. |
| פלט צבע שגוי | ערכי ערוץ DMX שגויים; בעיית כיול פנימית. | בדוק את ערכי ערוץ ה-DMX; בצע איפוס להגדרות היצרן או כיול אם זמין בתפריט. |
מפרט טכני
| תכונה | פְּרָט |
|---|---|
| מספר דגם | FUZ024 |
| מקור אור | נורת לד RGBW 120W |
| סוג מקור אור | דיודה פולטת אור |
| בְּהִירוּת | 10640 לוקס |
| טווח זום | 7° עד 55° ממונע |
| ערבוב צבע | RGBW |
| עמעום | 0-100% אלקטרוני, עקומות שונות |
| אפקטי Strobe | כֵּן |
| הִתקָרְרוּת | מאוורר מקורר |
| פרוטוקולי שליטה | DMX, RDM |
| סוג הרכבה | מתקן רצפה (ואביזרים מתאימים אחרים) |
| מקור כוח | חשמלי עם כבלים |
| צֶבַע | שָׁחוֹר |
| משקל פריט | משקל של 1 פאונד (כ-0.45 ק"ג) |
| מידות המוצר | 1 x 1 x 1 אינץ' (כ-2.54 x 2.54 x 2.54 ס"מ) - הערה: מידות אלה נראות כערכים מצייני מיקום וייתכן שאינן משקפים את הגודל האמיתי של גוף התאורה של הראש הנעים. |
| UPC | 837874019728 |
| יַצרָן | הִתרוֹמְמוּת רוּחַ |
אחריות ותמיכה
מוצרי Elation Professional מתוכננים לאמינות וביצועים. לתנאי האחריות הספציפיים, אנא עיינו בכרטיס האחריות המצורף למוצר שלכם או בקרו באתר הרשמי של Elation Professional. webאֲתַר.
לשאלות בנוגע לתמיכה טכנית, שירות או חלקים, אנא צרו קשר ישירות עם Elation Professional. תוכלו למצוא פרטי קשר ומשאבים נוספים באתר הרשמי שלהם. webאֲתַר:
