1. Introduzione
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your VEVOR Commercial Ice Maker Machine, Model 300LBS/24H-GS. Please read all instructions carefully before use and retain this manual for future reference.
Image 1.1: VEVOR Commercial Ice Maker Machine 300LBS/24H-GS.
2. Istruzioni di sicurezza
Per evitare lesioni agli utenti o danni all'apparecchio, osservare sempre le seguenti precauzioni di sicurezza:
- Ensure the unit is properly grounded before operation.
- Non utilizzare la macchina se il cavo di alimentazione o la spina sono danneggiati.
- Durante il funzionamento, tenere le mani e gli oggetti estranei lontani dal contenitore del ghiaccio.
- Non utilizzare spray o liquidi infiammabili in prossimità della macchina del ghiaccio.
- Scollegare l'alimentazione prima di effettuare qualsiasi operazione di manutenzione o pulizia.
- Questo apparecchio è destinato esclusivamente all'uso commerciale.
3. Componenti del prodotto
The VEVOR Commercial Ice Maker Machine 300LBS/24H-GS includes the following main components and accessories:
- Head Unit (Ice Making Mechanism)
- Ice Storage Bin (300 lbs capacity)
- Water Inlet Hose (2 m)
- Water Outlet Hose (2 m)
- Paletta di ghiaccio
- Filtro per l'acqua
- Adjustable Anti-slip Feet

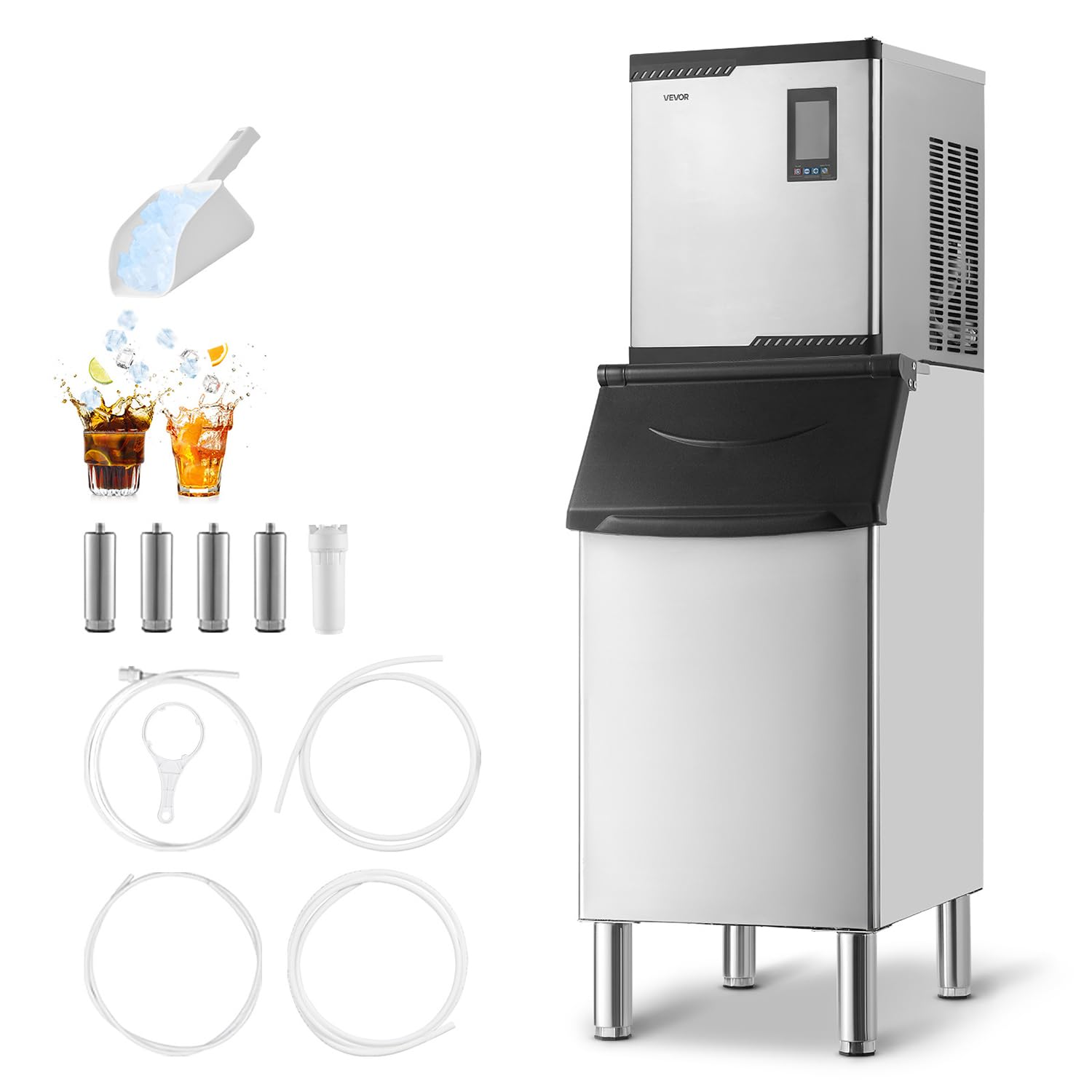

Image 3.1: Components included in the package, showing the head unit, ice storage bin, hoses, and accessories.
4. Configurazione e installazione
Follow these steps for proper installation of your ice maker:
- Install Ice Bin Feet: Attach the adjustable anti-slip feet to the bottom of the ice storage bin. Adjust them to ensure the unit is level and stable.
- Collegare il tubo di drenaggio: Connect the drainage pipe to the ice storage bin.
- Place Head Unit: Carefully place the ice maker head unit onto the ice storage bin.
- Collegare l'ingresso dell'acqua: Connect the water inlet hose to the designated 'Water Intake' port on the ice maker and to a potable water supply. It is recommended to use the included water filter.
- Collegare l'uscita dell'acqua: Connect the water outlet hose to the 'Water Outlet' port and route it to a suitable drain.
- Install Buffer Door: Securely install the flip-top buffer door onto the ice storage bin opening.
Image 4.1: Visual guide for the 3-step installation process, including connecting pipes and placing the head unit.
Image 4.2: Detail of the adjustable anti-slip feet, showing their function for stability.
Video 4.1: An official VEVOR video demonstrating the installation process and key features of the ice maker.
5. Istruzioni per l'uso
The VEVOR Commercial Ice Maker features an intelligent touchscreen for easy control.
5.1 Avvio iniziale
- Ensure all connections (water inlet, outlet, power) are secure.
- Collegare l'unità a una presa di corrente con messa a terra.
- Press the 'ON/OFF' button on the touchscreen to power on the machine.
5.2 Processo di produzione del ghiaccio
The machine will automatically begin the ice-making cycle. Ice production can occur within 12-15 minutes per cycle.
Image 5.1: Illustration of the rapid ice-making process, producing ice within 15 minutes.
5.3 Spessore del ghiaccio regolabile
Use the intelligent touchscreen to adjust the ice thickness according to your needs. Options typically include thin, medium, and thick ice, with varying production times.
Immagine 5.2: Es.amples of adjustable ice thickness (thin, medium, thick) and their applications.
5.4 Scheduled Ice Making
The touchscreen allows you to set a timer for scheduled ice production, optimizing ice availability for peak demand periods.
Image 5.3: Visual representation of the scheduled ice making function, allowing users to set optimal production times.
5.5 Display intelligente
The 5.5-inch intelligent display provides real-time status updates, including ice tray temperature, condenser temperature, ice thickness settings, and error warnings.
Image 5.4: Close-up of the intelligent touchscreen display, showing various indicators and control options.
6. Manutenzione
Una manutenzione regolare garantisce prestazioni ottimali e longevità della vostra macchina per il ghiaccio.
6.1 Autopulizia automatica
The machine features a one-touch self-cleaning function. Activate this function regularly to maintain a clean and healthy ice-making environment.
Image 6.1: Diagram illustrating the clean and healthy ice-making environment facilitated by the self-cleaning function and water filter.
6.2 Recommended Cleaning Schedule
- Water Supply System: Clean with citric acid every 10-15 days.
- Pump, Pipe, Evaporator, Water Level Sensor: Pulisci ogni 2 mesi.
6.3 Ice Storage Bin Insulation
The ice storage bin features insulation cotton and a galvanized sheet casing, providing 6-8 hours of insulation to keep ice cubes cool even during power outages.
Image 6.2: The 300 lbs ice storage bin, designed for storing large quantities of ice for immediate use.
Immagine 6.3: Sezione trasversale view highlighting the 8-hour insulation feature with integrated cyclopentane foaming and heavy-duty stainless steel shell.
7. Risoluzione Dei Problemi
Per i problemi più comuni e le relative soluzioni, fare riferimento alla seguente tabella:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessuna produzione di ghiaccio | No water supply, power off, clogged filter. | Check water connection, ensure power is on, clean/replace water filter. |
| I cubetti di ghiaccio sono troppo sottili/spessi | Impostazione errata dello spessore del ghiaccio. | Adjust ice thickness via the touchscreen control panel. |
| Machine not cleaning | Self-cleaning function not activated. | Press the 'CLEAN' button on the touchscreen to initiate the self-cleaning cycle. |
| Messaggio di errore sul display | Specific sensor issue (e.g., water lack, high temperature). | Refer to the display for the specific error code and consult the full manual or VEVOR support. |
8. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Marca | VEVOR |
| Nome del modello | Macchina per fabbricare il ghiaccio commerciale |
| Dimensioni del prodotto | 30.7"P x 20.47"L x 65.74"A |
| Capacità di produzione di ghiaccio | 300 libbre/24 ore |
| Capacità di conservazione del ghiaccio | 300 libbre |
| Voltage | 110 Volt |
| Peso dell'articolo | 141.75 libbre |
| Ice Tray Quantity | 132 pezzi |
| Materiale principale | Acciaio inossidabile + PP |
9. Garanzia e supporto
I prodotti VEVOR sono progettati per garantire durata e prestazioni elevate. Per informazioni sulla garanzia, la registrazione del prodotto o l'assistenza tecnica, consultare il sito ufficiale VEVOR. webo contattare direttamente il servizio clienti. Conservare la ricevuta d'acquisto come prova d'acquisto per eventuali reclami in garanzia.
Assistenza clienti: Per assistenza, visita il sito ufficiale VEVOR websito o contattare il team di supporto.
