1. Introduzione
Il BAOFENG UV-5R M-5R è un ricetrasmettitore portatile multibanda da 8 W avanzato, progettato per comunicazioni affidabili a lungo raggio. Questo dispositivo è dotato di una batteria ad alta capacità da 3800 mAh con ricarica di tipo C, funzione di copia della frequenza, ricezione in banda aerea e numerose altre funzionalità per supportare diverse esigenze di comunicazione. Questo manuale fornisce istruzioni dettagliate per garantire prestazioni e un'esperienza utente ottimali.
Descrizione dell'immagine: Un pacchetto completo della radio amatoriale BAOFENG UV-5R M-5R, mostratoasinDue ricetrasmettitori, due batterie da 3800 mAh, due basi di ricarica, due antenne tattiche, due antenne standard, due auricolari, due clip da cintura, due cordini e un cavo di programmazione. Questa immagine illustra tutti i componenti inclusi nella confezione da 2.
2. Installazione e assemblaggio
2.1. Installazione e ricarica della batteria
Il BAOFENG UV-5R M-5R è dotato di una batteria ricaricabile da 3800 mAh. Per installarla, allineare la batteria con il retro della radio e farla scorrere verso l'alto finché non scatta in posizione. Per rimuoverla, premere il fermo di rilascio nella parte inferiore della batteria e farla scorrere verso il basso.
Per la ricarica hai due possibilità:
- Stazione di ricarica: Posizionare la radio con la batteria installata nella base di ricarica in dotazione. Assicurarsi che la spia di carica si accenda.
- Ricarica USB di tipo C: Collegare il cavo USB Type-C in dotazione direttamente alla porta nella parte inferiore della batteria. Ciò consente la ricarica tramite un adattatore da parete USB, un caricabatterie per auto, un power bank o un PC.
Descrizione dell'immagine: Una radio BAOFENG UV-5R M-5R mostrata nella sua base di ricarica, insieme alle illustrazioni di metodi di ricarica alternativi, tra cui un adattatore USB da parete, una porta di ricarica per veicoli, un power bank e un laptop per la ricarica tramite PC. Ciò evidenzia la versatilità delle opzioni di ricarica della radio.
2.2. Attacco dell'antenna
Avvitare l'antenna desiderata (l'antenna standard a paperella di gomma o l'antenna tattica da 18.89 pollici) in senso orario sul connettore SMA femmina nella parte superiore della radio fino a quando non è ben stretta a mano. Non stringere eccessivamente.
Descrizione dell'immagine: Una radio BAOFENG UV-5R M-5R dotata di un'antenna tattica estesa da 18.8 pollici, che ne illustra la lunghezza completa e ripiegata. Le icone di accompagnamento evidenziano caratteristiche come lunga portata, elevato guadagno, segnale potente e compatibilità con le bande VHF/UHF, sottolineando le avanzate capacità di comunicazione.
2.3. Fissaggio degli accessori
- Clip da cintura: Fissare la clip da cintura all'apposita fessura sul retro della radio.
- Cordino: Per un trasporto più comodo, fissare il cordino attraverso l'anello nella parte superiore della radio.
- Auricolare: Collegare l'auricolare al jack a due pin sul lato della radio.

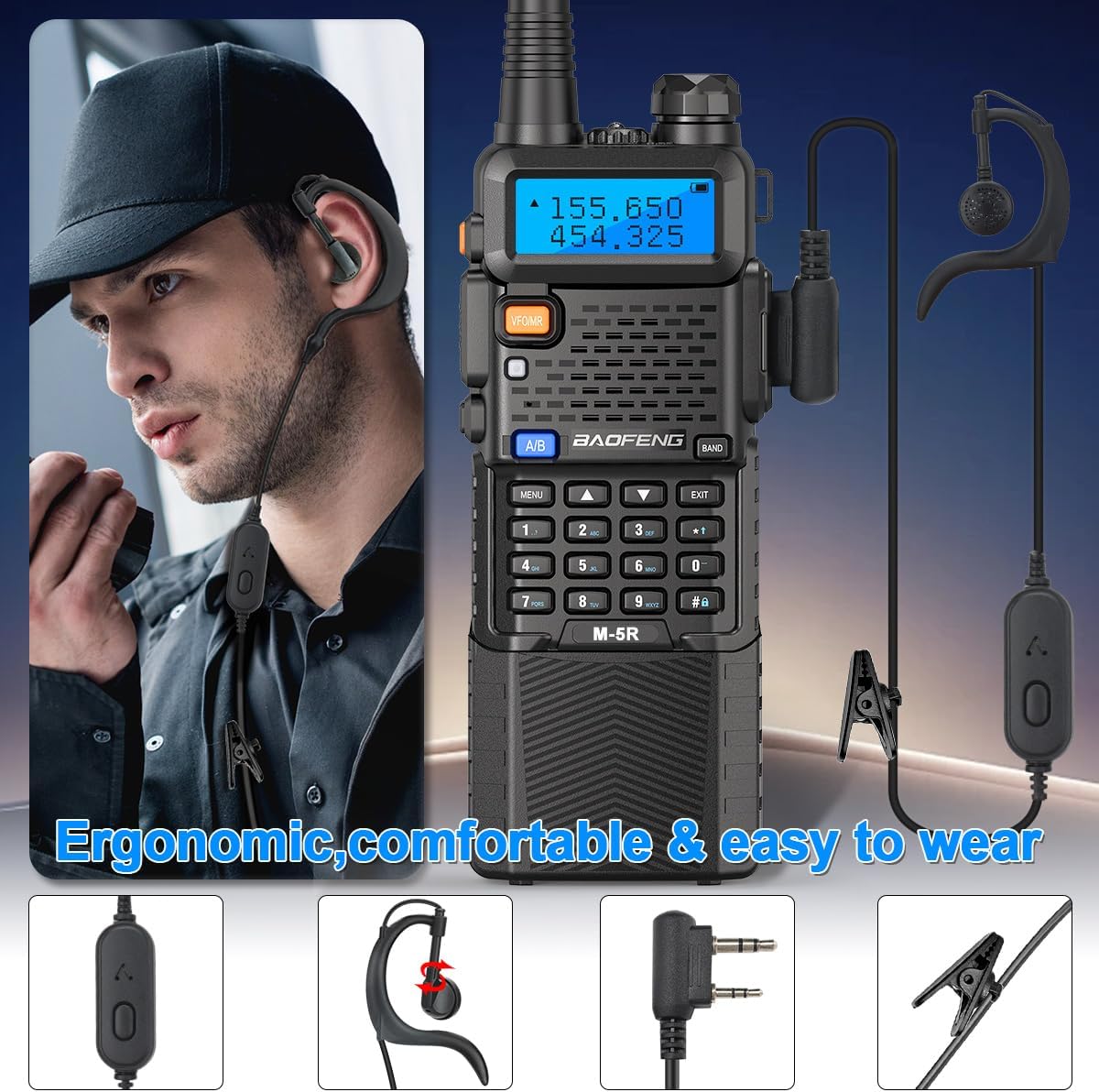

Descrizione dell'immagine: Una persona indossa una radio BAOFENG UV-5R M-5R con auricolare incorporato, che ne dimostra il design ergonomico e la vestibilità comoda per un uso prolungato. Sono mostrati anche primi piani dei componenti dell'auricolare, tra cui il pulsante PTT e il connettore a doppio pin.
2.4. Cavo di programmazione
Il cavo di programmazione incluso consente la configurazione avanzata della radio tramite il software CHIRP (selezione modello Baofeng 5RX). Questo semplifica gli aggiornamenti di frequenza in batch, le impostazioni CTCSS/DCS e la denominazione dei canali, migliorando significativamente l'efficienza.
3. Istruzioni per l'uso
3.1. Accensione/Spegnimento e Volume
- Accensione: Ruotare la manopola del volume in senso orario finché non si sente un clic e il display non si illumina.
- Spegni: Ruotare la manopola del volume in senso antiorario fino a sentire un clic.
- Regolazione del volume: Ruotare la manopola del volume per aumentare o diminuire il livello audio.
3.2. Selezione della modalità (VFO/MR)
Premere il tasto VFO/MR Pulsante per passare dalla modalità Frequenza (VFO) alla modalità Canale (MR). In modalità Frequenza, è possibile immettere manualmente le frequenze. In modalità Canale, è possibile selezionare i canali preprogrammati.
3.3. Trasmissione e ricezione
- Ricezione: La radio riceverà automaticamente i segnali sulla frequenza o sul canale selezionato.
- Trasmissione: Premere e tenere premuto il tasto PTT (Push-To-Talk) pulsante sul lato della radio per trasmettere. Rilasciare per ricevere.
3.4. Blocco tastiera
Per bloccare la tastiera, tenere premuto il tasto # chiave. Ripetere per sbloccare.
3.5. Funzione VOX (vivavoce)
La funzione VOX (Voice Operated Exchange) consente la trasmissione a mani libere. Quando attivata, la radio trasmette automaticamente quando rileva la voce. Questa funzione è utile per attività come la guida, l'arrampicata o la caccia.
Descrizione dell'immagine: Una radio BAOFENG UV-5R M-5R con l'icona del microfono e la scritta "Funzione VOX", che ne illustrano la capacità di comunicazione a mani libere. Lo sfondo mostra una persona che utilizza la radio in un ambiente montano, sottolineandone l'utilità per le attività che richiedono l'uso delle mani.
3.6. Radio FM e torcia elettrica
- FM Radio: Premere il tasto BANDA pulsante per attivare la funzione radio FM.
- Torcia elettrica: Premere il pulsante dedicato alla torcia sul lato della radio per accendere/spegnere la torcia a LED. Alcuni modelli potrebbero anche offrire una funzione di luce stroboscopica.
Descrizione dell'immagine: Un primo piano view Vista superiore della radio BAOFENG UV-5R M-5R, che mostra la torcia LED integrata che emette luce. Ciò evidenzia una pratica funzionalità del dispositivo.
3.7. Frequenza di copia
La radio supporta una funzione di replica rapida delle frequenze, che consente di copiare rapidamente le frequenze da un'altra radio per una comunicazione immediata. Consultare il menu a schermo della radio per i passaggi specifici per attivare questa funzione.
Descrizione dell'immagine: Due radio BAOFENG UV-5R M-5R visualizzate una accanto all'altra con frecce che indicano un trasferimento di frequenza, illustrando la funzione "Fast Replication Frequency" per la decodifica con un clic e il rapido abbinamento di frequenza tra i dispositivi.
4. Manutenzione
4.1. Pulizia
Pulisci la superficie della radio con un panno morbido eamp panno. Evitare l'uso di prodotti chimici aggressivi o detergenti abrasivi. Assicurarsi che tutte le porte siano asciutte prima di caricare o utilizzare il dispositivo.
4.2. Cura della batteria
Per prolungare la durata della batteria, evitare di scaricarla completamente frequentemente. Caricarla regolarmente, soprattutto se la radio verrà riposta per un periodo prolungato.
4.3. Conservazione
Conservare la radio in un luogo fresco e asciutto, lontano dalla luce solare diretta e da temperature estreme. Rimuovere la batteria se si prevede di non utilizzarla per più di un mese.
5. Risoluzione Dei Problemi
- La radio non si accende: Assicurarsi che la batteria sia installata correttamente e completamente carica. Controllare che i contatti della batteria non siano ostruiti.
- Ricezione/trasmissione scadente: Verificare che l'antenna sia fissata saldamente. Assicurarsi di trovarsi nel raggio d'azione di altre radio o ripetitori. Verificare la presenza di ostacoli o interferenze.
- Impossibile trasmettere: Verificare che il pulsante PTT funzioni. Verificare che la frequenza sia impostata correttamente e che non siano attive restrizioni di trasmissione (ad esempio, blocco del canale occupato).
- L'audio dell'altoparlante è distorto o ovattato: Regola il volume. Assicurati che la griglia dell'altoparlante sia libera da detriti.
6. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Peso dell'articolo | 2.59 libbre |
| Dimensioni del pacco | 10.2 x 8.43 x 2.87 pollici |
| Numero modello articolo | M-5R 8W |
| Batterie | Sono necessarie 2 batterie da 9 V (incluse) |
| Numero di canali | 128 |
| Caratteristiche speciali | Modalità risparmio batteria, frequenza di copia, torcia integrata, blocco tastiera, caricabatterie di tipo C |
| Gamma di frequenza | VHF UHF (Multibanda, ricezione Airband, 350-390 MHz (RX), 480-520 MHz (RX), 136-174 MHz (TX/RX), 220-260 MHz (TX/RX), 400-480 MHz (TX/RX)) |
| Livello di resistenza all'acqua | Non resistente all'acqua |
| Produttore | Baofeng |
7. Informazioni sulla garanzia
Si prega di notare che questo prodotto non include la garanzia del produttore secondo le specifiche fornite.
8. Supporto
Per ulteriore assistenza o richieste riguardanti la radio BAOFENG UV-5R M-5R, fare riferimento al sito ufficiale BAOFENG websito o contattare i rispettivi canali di assistenza clienti. Ulteriori risorse, inclusi aggiornamenti software e forum della community, potrebbero essere disponibili online.
Puoi visitare il Negozio BAOFENG su Amazon per ulteriori informazioni sul prodotto.
