KKT KOLBE VTH6004S

Manuale utente della cappa aspirante KKT KOLBE VTH6004S

Modello: VTH6004S | Marca: KKT KOLBE

1. Introduzione e informazioni sulla sicurezza

Questo manuale fornisce informazioni essenziali per il funzionamento, l'installazione e la manutenzione sicuri ed efficienti della cappa aspirante KKT KOLBE VTH6004S. Leggere attentamente tutte le istruzioni prima dell'installazione e dell'uso e conservare il manuale per riferimento futuro.

1.1 Linee guida generali sulla sicurezza

Assicurarsi che l'impianto elettrico sia conforme alle normative locali.
Non permettere ai bambini di utilizzare l'apparecchio.
Pulire regolarmente i filtri antigrasso per prevenire rischi di incendio.
Non flambare sotto la cappa aspirante.
Assicurare un'adeguata ventilazione nella stanza quando la cappa viene utilizzata contemporaneamente ad apparecchi a gas o a combustione di altri combustibili.

2. Componenti inclusi

I seguenti componenti sono solitamente inclusi nella cappa aspirante KKT KOLBE VTH6004S:

Cappa aspirante KKT KOLBE VTH6004S
Filtro a carbone attivo (K201)
Filtro antigrasso (1 pezzo)
Materiale di montaggio (viti, tasselli)
Manuale di istruzioni

Nota: il contenuto specifico può variare. Si prega di controllare la confezione al momento della ricezione.

3. Installazione e configurazione

Il KKT KOLBE VTH6004S è progettato per il montaggio a parete e può funzionare sia in modalità di estrazione (canalizzata) che di ricircolo (senza condotto). Per la modalità di ricircolo, il filtro a carboni attivi incluso è essenziale.

3.1 Pianificazione dell'installazione

Prima di iniziare l'installazione, assicurarsi di avere spazio a sufficienza e di avere gli strumenti necessari. Fare riferimento allo schema dimensionale per misure precise.

Dimensioni tecniche della cappa aspirante KKT KOLBE VTH6004S — **Figura 3.1:** Dimensioni tecniche della cappa KKT KOLBE VTH6004S. Questo diagramma mostra diverse misure in millimetri, tra cui larghezza (595 mm), altezza (regolabile da 400 a 790 mm) e profondità (352 mm), fondamentali per una corretta pianificazione dell'installazione.

3.2 Montaggio della cappa aspirante

Segnare i punti di foratura sulla parete in base allo schema dimensionale e all'altezza desiderata sopra il piano di cottura.
Praticare i fori e inserire i tasselli.
Fissare la staffa di montaggio alla parete.
Sollevare con cautela la cappa e fissarla alla staffa di montaggio.
Collegare l'alimentazione.

3.3 Scelta della modalità di ventilazione: estrazione vs. ricircolo

Il modello VTH6004S supporta sia l'estrazione dell'aria (convogliata all'esterno) sia il ricircolo (filtrato e reimmesso in cucina). Per il ricircolo, assicurarsi che il filtro a carboni attivi sia installato.

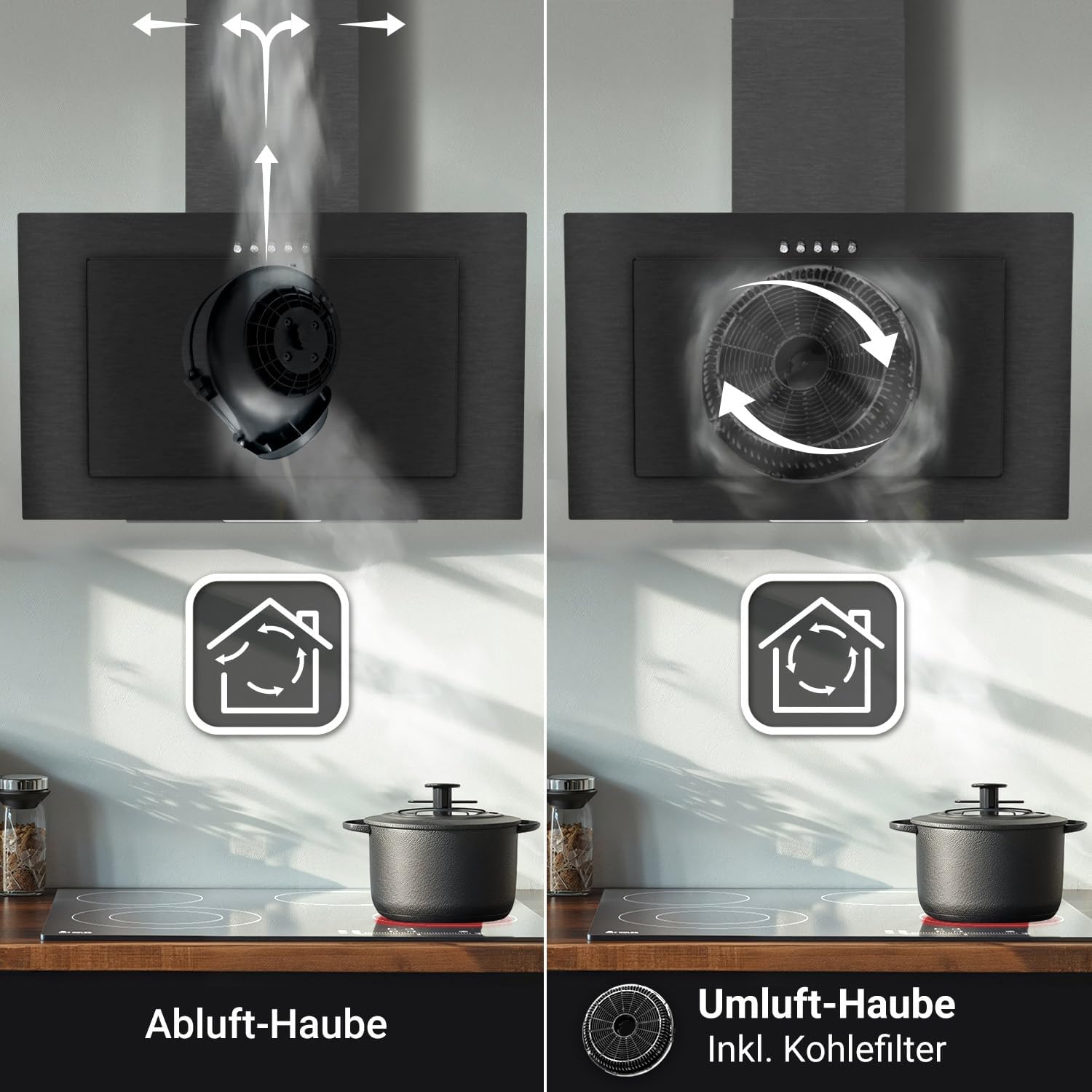

Schema di funzionamento della cappa di aspirazione (Abluft-Haube) e della cappa di ricircolo (Umluft-Haube) — **Figura 3.2:** Questa immagine illustra le due modalità operative: **Abluft-Haube** (Cappa di aspirazione) dove l'aria viene espulsa all'esterno, e **Umluft-Haube** (Cappa a ricircolo) in cui l'aria viene filtrata attraverso un filtro a carbone e reimmessa nell'ambiente. Il modello VTH6004S supporta entrambe le configurazioni.

4. Istruzioni per l'uso

La cappa aspirante KKT KOLBE VTH6004S è dotata di comandi a pulsante intuitivi per la gestione della ventilazione e dell'illuminazione.

Primo piano dei comandi a pulsante sulla cappa aspirante KKT KOLBE VTH6004S — **Figura 4.1:** Un primo piano view dei comandi a pulsante situati sul pannello frontale della cappa, che consentono di selezionare facilmente la velocità della ventola e l'illuminazione.

4.1 Accensione/spegnimento e livelli di ventilazione

La cappa aspirante offre 3 livelli di ventilazione per rimuovere efficacemente gli odori e i vapori di cottura.

Premere il pulsante di accensione per accendere o spegnere la cappa.
Utilizzare i pulsanti di selezione della velocità per scorrere i 3 livelli di ventilazione (basso, medio, alto) in base alle proprie esigenze di cottura.

Diagramma che mostra 3 livelli di potenza e l'estrazione dell'aria nella cappa aspirante KKT KOLBE VTH6004S — **Figura 4.2:** Questo diagramma illustra i tre livelli di potenza della cappa, indicando come l'aria viene aspirata ed estratta a diverse velocità, con il livello più alto che raggiunge i 404 m³/h.

4.2 Illuminazione a LED

L'illuminazione a LED integrata illumina la zona cottura, garantendo una visibilità ottimale.

Premere il pulsante della luce per accendere o spegnere l'illuminazione a LED.

Illuminazione a LED che illumina una superficie di cottura con una padella — **Figura 4.3:** L'illuminazione a LED della cappa aspirante diffonde una luce naturale e brillante sulla zona cottura, migliorando la visibilità durante la preparazione dei pasti.

5. Manutenzione e pulizia

Una manutenzione regolare garantisce prestazioni ottimali e longevità della cappa.

5.1 Pulizia del filtro antigrasso

Il filtro antigrasso deve essere pulito regolarmente (ad esempio, una volta al mese, a seconda dell'utilizzo) per mantenere l'efficienza di aspirazione e prevenire l'accumulo di grasso.

Rimuovere il filtro antigrasso tramite il releasing i suoi fermi.
Lavare il filtro a mano in acqua calda e sapone oppure in lavastoviglie.
Assicurarsi che il filtro sia completamente asciutto prima di reinstallarlo.

5.2 Sostituzione del filtro a carbone attivo (K201)

Se si utilizza la modalità di ricircolo, il filtro a carbone attivo (K201) assorbe gli odori e deve essere sostituito ogni 3-6 mesi, a seconda dell'utilizzo.

Filtri a carbone attivo KKT KOLBE K201 e loro imballaggio — **Figura 5.1:** I filtri a carbone attivo KKT KOLBE K201, essenziali per la filtrazione degli odori in modalità ricircolo, mostrati con la loro confezione.

Scollegare l'apparecchio dalla rete elettrica.
Rimuovere il filtro antigrasso per accedere al filtro al carbone.
Ruotare o sganciare il vecchio filtro al carbone e rimuoverlo.
Installare il nuovo filtro al carbone K201, assicurandosi che sia fissato saldamente.
Reinstallare il filtro antigrasso.

5.3 Pulizia dell'esterno

Pulire le superfici esterne con un panno morbido e un detergente delicato e non abrasivo.
Evitare l'uso di detergenti abrasivi o pagliette, poiché potrebbero danneggiare la finitura in acciaio nero.

6. Risoluzione Dei Problemi

Prima di contattare il servizio clienti, verifica i seguenti problemi comuni e le relative soluzioni:

Problema	Possibile causa	Soluzione
La cappa non si accende	Nessuna alimentazione	Controllare il collegamento del cavo di alimentazione e l'interruttore automatico.
Bassa potenza di estrazione	Filtri antigrasso intasati o filtri a carbone saturi	Pulire i filtri antigrasso o sostituire i filtri al carbone.
Rumore eccessivo	Componenti allentati o installazione non corretta	Controllare che non vi siano parti allentate; accertarsi che il montaggio sia sicuro.
Luce LED non funzionante	Modulo LED difettoso	Contattare l'assistenza clienti per la sostituzione.

7. Specifiche tecniche

Informazioni tecniche dettagliate sulla cappa aspirante KKT KOLBE VTH6004S:

Caratteristica	Specificazione
Numero di modello	VTH6004S
Marca	KKT KOLBE
Dimensioni del prodotto (L x P x A)	Dimensioni: 30 x 60 x 69 cm
Peso dell'articolo	7.6 chilogrammi
Colore	Nero
Tipo di montaggio	Montaggio a parete
Tipo di controllo	Premere il pulsante
Tipo di ventilazione	Senza condotti/Ricircolo
Tipo di filtro	Carbonio, grasso
Tipo di sorgente luminosa	GUIDATO
Potenza (Watt)	58 watt
Voltage	240 Volt
Livello di rumore	63 dB
Classe di efficienza energetica	Ottimo

7.1 Etichetta energetica

L'etichetta energetica fornisce informazioni sull'efficienza energetica e sulle prestazioni dell'elettrodomestico.

Etichetta di efficienza energetica per KKT KOLBE VTH6004S, che mostra la classificazione A+++ e un livello di rumore di 63 dB — **Figura 7.1:** L'etichetta energetica UE per il KKT KOLBE VTH6004S indica una classe di efficienza energetica A+++, un consumo di 9 kWh/anno e un livello di rumore di 63 dB.

8. Garanzia e supporto

8.1 Politica di restituzione

Se desideri restituire un prodotto entro 30 giorni dal ricevimento perché hai cambiato idea, consulta la politica di reso del rivenditore. Per prodotti difettosi o danneggiati, consulta le pagine di assistenza specifiche fornite dal rivenditore.

8.2 Servizio di riparazione

KKT KOLBE dispone di un'officina interna per fornire servizi di riparazione rapidi ed efficaci in caso di problemi con il vostro elettrodomestico.

8.3 Servizio Clienti

Per una consulenza specialistica o ulteriore assistenza, contattare il servizio clienti KKT KOLBE. I recapiti sono generalmente reperibili sul sito ufficiale KKT KOLBE. websito o tramite la documentazione di acquisto.
