1. Introduzione
Anytone AT-D878UVII è un versatile dispositivo portatile DMR (Digital Mobile Radio) dual-band, progettato per comunicazioni affidabili sulle frequenze VHF e UHF. Questo manuale fornisce informazioni essenziali per la configurazione, l'utilizzo, la manutenzione e la risoluzione dei problemi della radio, per garantirne prestazioni ottimali.
Le caratteristiche principali includono funzionalità dual-mode digitale e analogica, un ampio display a colori, GPS e APRS TX integrati e una batteria ricaricabile USB Type-C potenziata. Con 2 GB di memoria, supporta fino a 500,000 contatti digitali e 250 zone, ciascuna con un massimo di 250 canali. La radio è certificata FCC Parte 90, il che la rende adatta a diverse applicazioni professionali e amatoriali.
2. Contenuto della confezione
Verifica che tutti gli articoli elencati di seguito siano inclusi nel tuo pacchetto:
- Unità radio Anytone AT-D878UVII
- Batteria USB Type-C da 3100 mAh
- Base di ricarica con alimentatore
- Cavo USB (per la ricarica e la programmazione)
- Cavo di programmazione
- Clip per cintura
- cordino
- Antenna
- Manuale utente stampato
3. Componenti finitiview
Familiarizza con i componenti principali della tua radio AT-D878UVII.

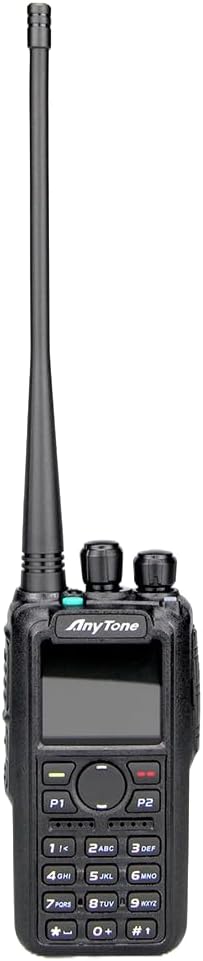

Figura 3.1: Fronte view della radio Anytone AT-D878UVII, evidenziando il display, la tastiera e le manopole di controllo.
Figura 3.2: La radio Anytone AT-D878UVII accanto alla batteria staccata, che illustra la porta di ricarica USB Type-C sull'unità batteria.
Figura 3.3: Un dettaglio view della porta di ricarica USB Type-C situata sulla batteria AT-D878UVII.
4. Impostazione
4.1 Installazione e ricarica della batteria
- Allineare la batteria con le scanalature sul retro della radio.
- Far scorrere la batteria verso l'alto finché non scatta saldamente in posizione.
- Per caricare, collegare il cavo USB Type-C direttamente alla porta della batteria o posizionare la radio nella base di ricarica. L'indicatore di carica mostrerà lo stato di carica.
4.2 Attacco dell'antenna
- Avvitare l'antenna in senso orario nel connettore sulla parte superiore della radio fino a quando non è ben stretta a mano. Non stringere eccessivamente.
5. Istruzioni per l'uso
5.1 Accensione/spegnimento e controllo del volume
- Per accendere/spegnere, ruotare la manopola in alto a sinistra in senso orario/antiorario finché non si sente un clic.
- Regolare il volume ruotando la stessa manopola.
5.2 Selezione canale (VFO/Memoria)
La radio supporta sia la modalità VFO (oscillatore a frequenza variabile) per l'immissione diretta della frequenza sia la modalità Memoria per i canali preprogrammati.
- Utilizzare i pulsanti di navigazione o la manopola in alto a destra per selezionare i canali o regolare le frequenze.
- Premere il pulsante V/M per passare dalla modalità VFO a quella Memoria.
5.3 Commutazione della modalità DMR e analogica
L'AT-D878UVII supporta sia la radio mobile digitale (DMR) sia la comunicazione analogica tradizionale.
- La radio rileva automaticamente la modalità per i canali preprogrammati.
- In modalità VFO è possibile selezionare manualmente la modalità desiderata tramite le impostazioni del menu.
5.4 Trasmissione GPS e APRS
Il modulo GPS integrato consente il tracciamento della posizione, mentre la trasmissione APRS consente la segnalazione automatica della posizione.
- Accedi alle impostazioni GPS e APRS tramite il menu principale per configurare gli intervalli di segnalazione e altri parametri.
5.5 Programmazione e Codeplug
Le ampie funzionalità della radio sono gestite al meglio tramite il suo software di programmazione cliente (CPS). Un codeplug è una configurazione file che contiene tutte le impostazioni della radio, inclusi canali, zone, contatti e gruppi di conversazione.
Per una guida dettagliata su come comprendere e creare i codeplug, fare riferimento al video qui sotto. Sebbene il video mostri un modello simile, i principi di creazione e gestione dei codeplug sono applicabili anche al tuo AT-D878UVII.
Video 5.1: Una semplice introduzione ai codeplug DMR. Questo video illustra il processo di creazione e gestione dei codeplug, un aspetto fondamentale per la configurazione della radio DMR. I concetti mostrati sono applicabili all'Anytone AT-D878UVII, sebbene per la dimostrazione venga utilizzato un modello diverso.
5.6 Crittografia AES256
L'AT-D878UVII supporta la crittografia AES256 per comunicazioni digitali sicure, principalmente per uso commerciale.
Video 5.2: Walkie-Talkie digitale/analogico con AES256. Questo video illustra la funzione di crittografia AES256, che garantisce una maggiore sicurezza per le trasmissioni digitali. Sebbene venga mostrato un modello di radio diverso, la funzionalità di crittografia è simile a quella presente nell'Anytone AT-D878UVII.
5.7 Pulsante PTT Bluetooth
La radio è dotata di connettività Bluetooth, che consente il funzionamento wireless tramite un pulsante Push-To-Talk (PTT).
Video 5.3: Caratteristiche principali del BTECH DMR-6X2 PRO. Questo video illustra varie funzionalità, tra cui la funzionalità Bluetooth PTT, disponibile anche sull'Anytone AT-D878UVII per un comodo funzionamento wireless.
5.8 Messaggi di testo
Invia e ricevi messaggi di testo tramite la rete DMR.
- Vai all'opzione "Messaggi" nel menu principale per comporre, inviare e view messaggi.
5.9 Copia delle frequenze
La radio supporta la copia di frequenze e sottotoni da altre radio, semplificando la configurazione dei canali.
Video 5.4: Copia una frequenza e un subtono da un'altra radio nelle vicinanze. Questo video mostra come copiare rapidamente le impostazioni di frequenza e subtono da un'altra radio, una funzione utile per una rapida configurazione dei canali sul tuo Anytone AT-D878UVII.
6. Manutenzione
6.1 Cura della batteria
- Caricare completamente la batteria prima del primo utilizzo.
- Evitare di sovraccaricare o scaricare completamente la batteria per prolungarne la durata.
- Conservare la batteria in un luogo fresco e asciutto quando non viene utilizzata per lunghi periodi.
6.2 Pulizia
- Pulisci la superficie della radio con un panno morbido eamp stoffa.
- Non utilizzare prodotti chimici aggressivi o detergenti abrasivi.
- Assicurarsi che la radio sia asciutta prima dell'uso o dello stoccaggio.
7. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| La radio non si accende | Batteria scarica o scarica | Caricare completamente la batteria. |
| Nessuna ricezione audio | Volume troppo basso, frequenza/canale errati, silenziamento troppo alto | Aumentare il volume, verificare la frequenza/canale, regolare il livello di silenziamento. |
| Impossibile trasmettere | Frequenza errata, batteria scarica, inibizione trasmissione abilitata | Verificare la frequenza, caricare la batteria, controllare la programmazione per l'inibizione della trasmissione. |
| Il GPS non acquisisce il segnale | Ostruito view del cielo, uso interno | Spostarsi in un'area esterna aperta con cielo sereno view. |
8. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Numero di modello | AT-D878UVII |
| Gamma di frequenza | 136-174 MHz (VHF), 400-480 MHz (UHF) |
| Numero di canali | 4000 |
| Contatti digitali | 500,000 |
| Zone | 250 (fino a 250 canali per zona) |
| Capacità della batteria | 3100 mAh (USB tipo C) |
| Caratteristiche speciali | Doppia banda, DMR digitale, analogico, GPS, APRS TX, crittografia AES256 |
| Portata massima di conversazione | 5 miglia |
| Peso dell'articolo | 2 libbre |
| Livello di resistenza all'acqua | Non resistente all'acqua |
| Voltage | 12 Volt (CC) |
9. Garanzia e supporto
9.1 Informazioni sulla garanzia
La radio Anytone AT-D878UVII è coperta da una garanzia limitata di 1 anno del produttore, alimentazione a 12 Volt. Questa garanzia copre difetti di materiali e fabbricazione in normali condizioni d'uso. Si prega di conservare la prova d'acquisto per eventuali reclami in garanzia.
9.2 Assistenza clienti
Per assistenza tecnica, risoluzione dei problemi o richieste di garanzia, contattare l'assistenza clienti di 12 Volt Power tramite i canali ufficiali. Fare riferimento alla confezione del prodotto o alle istruzioni del produttore. websito per le informazioni di contatto più aggiornate.
