Heelay 3200ml Dehumidifier User Manual

1. Importanti istruzioni di sicurezza

Leggere attentamente tutte le istruzioni prima di utilizzare il deumidificatore e conservare il presente manuale per riferimento futuro. Il mancato rispetto di queste istruzioni può causare scosse elettriche, incendi o lesioni gravi.

• Posizionare sempre il deumidificatore su una superficie stabile e piana.
• Assicurarsi che il cavo di alimentazione non sia danneggiato e che sia correttamente collegato a una presa con messa a terra.
• Non utilizzare l'unità con un cavo o una spina danneggiati.
• Tenere l'unità lontana dall'acqua e da altri liquidi. Non immergere l'unità in acqua.
• Do not block the air intake or outlet vents. Maintain at least 20 cm (8 inches) clearance around the unit.
• Scollegare il deumidificatore prima della pulizia, della manutenzione o quando non è in uso.
• Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che non siano supervisionate o abbiano ricevuto istruzioni riguardanti l'uso dell'apparecchio da una persona responsabile della loro sicurezza.
• Non utilizzare il deumidificatore in aree in cui sono conservati gas o liquidi infiammabili.
• Svuotare regolarmente il serbatoio dell'acqua per evitare che trabocchi.

2. Prodotto finitoview

The Heelay 3200ml Dehumidifier Model KW-CS02 is designed to efficiently remove excess moisture from your indoor environment, helping to prevent mold, mildew, and musty odors. It features an enhanced dual-semiconductor dehumidification system and includes two replaceable HEPA filters for air purification.

Caratteristiche principali:

• Dual-Semiconductor Technology: For efficient moisture removal.
• Integrated HEPA Filtration: Captures 99.97% of fine particles (down to 0.1 microns).
• Serbatoio dell'acqua da 3200 ml: Large capacity with automatic shut-off when full.
• Timer da 1 a 7 ore: Per operazioni programmate.
• Sbrinamento automatico: Ensures efficient operation in cooler conditions (below 15°C).
• Funzionamento silenzioso: Funziona a circa 39 dB.
• Multi-color Night Light: Fornisce illuminazione ambientale.
• Efficienza energetica: Consumes approximately 1.2 kWh per 24 hours.

Contenuto della confezione:

• Heelay Dehumidifier Unit
• 3200ml Serbatoio dell'acqua
• 2 filtri HEPA (uno preinstallato, uno di riserva)
• Adattatore di alimentazione (cavo integrato)
• Manuale d'uso

Figure 2.1: Heelay 3200ml Dehumidifier Model KW-CS02. This image shows the main product unit, a black dehumidifier with a transparent water tank at the bottom, displaying collected water. A blue light is visible on the front panel.

3. Impostazione

3.1 Disimballaggio

1. Estrarre con cautela il deumidificatore e tutti gli accessori dalla confezione.
2. Ispezionare l'unità per verificare la presenza di eventuali danni. In caso di danni, non utilizzarla e contattare l'assistenza clienti.
3. Remove any protective films or packaging materials from the unit.

3.2 Posizionamento

Il corretto posizionamento è fondamentale per ottenere prestazioni ottimali.

• Place the dehumidifier on a firm, level surface to prevent vibration and water leakage.
• Ensure there is at least 20 cm (8 inches) of space around the air intake (rear) and air outlet (top) to allow for proper airflow.
• Do not place the unit near heat sources, such as radiators or ovens, or in direct sunlight.
• Avoid placing the unit in extremely dusty or dirty environments, as this can affect filter performance.
• The dehumidifier is suitable for rooms up to 30 m² (322 sq.ft), including living rooms, bedrooms, bathrooms, basements, wardrobes, and RVs.

Figure 3.1: Recommended placement and coverage area. This diagram illustrates a floor plan with the dehumidifier positioned to cover various indoor spaces like living rooms, bedrooms, and bathrooms, indicating a maximum coverage of 30m².

3.3 Collegamento di alimentazione

1. Assicurarsi che l'interruttore di alimentazione sia in posizione "OFF".
2. Plug the power cord into a standard electrical outlet (refer to specifications for voltage requisiti).

4. Funzionamento

4.1 Pannello di controllo

Figure 4.1: Multi-function Control Panel. This image displays the top control panel of the dehumidifier with clearly labeled buttons for various functions including night light, power, timer, and defrost.

• Pulsante di accensione: Premere per accendere o spegnere l'unità.
• Pulsante Timer: Press to set the auto-off timer from 1 to 7 hours.
• Pulsante luce notturna: Press to turn the multi-color night light ON or OFF, or to cycle through colors.
• Indicatore di sbrinamento: A light will flash when the unit is in automatic defrost mode.
• Full Water Tank Indicator: A red light will illuminate when the water tank is full.

4.2 Accensione/Spegnimento

Premere il tasto Pulsante di accensione once to turn the dehumidifier ON. Press it again to turn the unit OFF.

4.3 Impostazione del timer

To set the auto-off timer:

1. Con l'unità accesa, premere il tasto Pulsante timer.
2. Each press will cycle through 1, 2, 4, 7 hours, then off. Select your desired operating duration.
3. L'unità si spegnerà automaticamente una volta trascorso il tempo impostato.

Figure 4.2: Timer and Night Light Function. This image highlights the 1-7 hour timer and the colorful LED night light features of the dehumidifier.

4.4 Funzione luce notturna

Premere il tasto Pulsante luce notturna to activate the multi-color LED light. Press again to cycle through different colors or turn it off.

4.5 Gestione del serbatoio dell'acqua

The dehumidifier is equipped with a removable 3200ml (3.2L) water tank. When the tank is full, the unit will automatically shut off, and a red indicator light will illuminate to prevent overflow.

1. When the red indicator light is on, carefully pull out the water tank from the front of the unit.
2. Svuotare l'acqua raccolta in un lavandino o in uno scarico.
3. Reinserire il serbatoio dell'acqua vuoto nell'unità finché non scatta in posizione. L'unità riprenderà a funzionare automaticamente.

Figure 4.3: Automatic Shut-off and Full Water Tank Indicator. This image shows the dehumidifier with a red light indicating the water tank is full, and the tank capacity of 3.2L is prominently displayed.

4.6 Sbrinamento automatico

The dehumidifier features an automatic defrost function. If the ambient temperature drops below 15°C (59°F), the unit will automatically enter defrost mode to prevent ice buildup on the cooling elements. During this process, the defrost indicator light may flash. The unit will resume normal dehumidification once defrosting is complete.

Figure 4.4: Low Temperature Defrosting. This image illustrates the dehumidifier's automatic defrost feature, which activates when the temperature drops below 15°C, with a note explaining the flashing defrost indicator light.

5. Manutenzione

Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del deumidificatore.

5.1 Pulizia dell'esterno

1. Assicurarsi che l'unità sia scollegata prima della pulizia.
2. Pulisci l'esterno con un panno morbido eamp panno. Non usare detergenti abrasivi o solventi.
3. Asciugare accuratamente con un panno morbido.

5.2 Pulizia del serbatoio dell'acqua

1. Rimuovere il serbatoio dell'acqua dall'unità.
2. Pulisci il serbatoio con sapone neutro e acqua tiepida.
3. Rinse thoroughly and ensure it is completely dry before reinserting it into the dehumidifier.

5.3 Sostituzione del filtro HEPA

The dehumidifier includes two replaceable HEPA filters. It is recommended to check and replace the filter every 3-6 months, depending on usage and air quality.

1. Assicurarsi che l'unità sia scollegata.
2. Locate the filter compartment (usually at the back or side of the unit).
3. Open the compartment cover and carefully remove the old HEPA filter.
4. Inserire un nuovo filtro HEPA, assicurandosi che sia orientato correttamente.
5. Chiudere bene il coperchio del vano filtro.

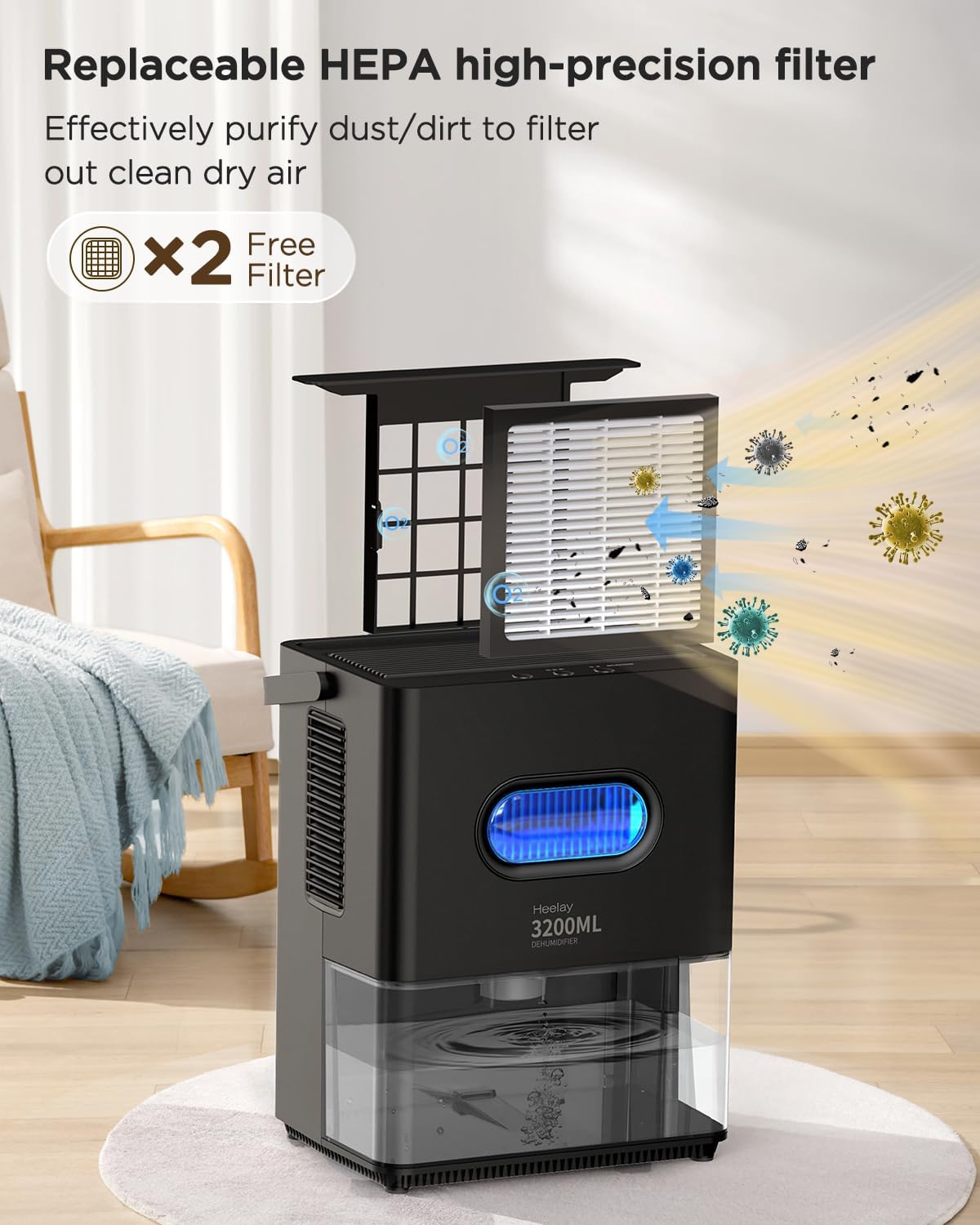

Figure 5.1: Replaceable HEPA Filter. This image shows the process of replacing the HEPA filter, highlighting its role in purifying the air by capturing dust and other particles.

5.4 Conservazione

Se il deumidificatore non verrà utilizzato per un lungo periodo:

1. Scollegare l'unità e svuotare completamente il serbatoio dell'acqua.
2. Clean the unit and replace the HEPA filter if necessary.
3. Conservare l'unità in un luogo fresco e asciutto, lontano dalla luce solare diretta e da temperature estreme.
4. The integrated power cord can be neatly stored using the winding column on the unit.

Figure 5.2: Ergonomic Handle, Removable Filter, and Cord Storage. This image details the physical features of the dehumidifier, including its dimensions, the convenient handle for portability, the removable filter for easy maintenance, and the integrated cord storage solution.

6. Risoluzione Dei Problemi

If you encounter any issues with your dehumidifier, please refer to the following troubleshooting guide before contacting customer support.

7. Specifiche

8. Garanzia e supporto

Heelay products are manufactured to high-quality standards. For any questions, technical assistance, or warranty claims, please contact our customer support team. Please have your model number (KW-CS02) and purchase information ready when contacting support.

Contact Information: [Insert Manufacturer Contact Information Here, e.g., Website, Email, Phone Number]

Please note that warranty terms and conditions may vary by region and retailer. Keep your proof of purchase for warranty validation.
