Maxslak 84-inch Industrial Black Ceiling Fan with Light and Remote - Instruction Manual

1. Informazioni importanti sulla sicurezza

Si prega di leggere attentamente tutte le istruzioni prima di iniziare l'installazione. Il mancato rispetto di queste istruzioni potrebbe causare scosse elettriche, incendi o lesioni personali.

• Prima dell'installazione o della manutenzione, assicurarsi che l'alimentazione sia disattivata tramite l'interruttore automatico.
• Tutti i cablaggi devono essere conformi alle normative elettriche nazionali e locali.
• The mounting structure must be capable of supporting the fan's weight (approximately 43.4 lbs).
• Non utilizzare il ventilatore se le pale o l'alloggiamento sono danneggiati.
• Mantenere una distanza minima di 7 metri dal pavimento alla parte inferiore delle pale del ventilatore.

2. Contenuto della confezione

Verificare che tutti i componenti siano presenti prima di procedere con l'installazione.

Immagine: Oltreview of the Maxslak 84-inch ceiling fan and its included components, such as the fan body, six double-layer aluminum blades, three downrod options (6", 12", 24"), a remote control, and a smart home device for voice control.

• Fan Motor Housing with Integrated LED Light
• 6 Double-Layer Aluminum Blades
• Tiranti longitudinali (6 pollici, 12 pollici, 24 pollici)
• Staffa di fissaggio
• Telecomando con supporto a parete
• Corda di sicurezza
• Pacchetto hardware (viti, rondelle, dadi per cavi)

3. Guida all'installazione

3.1 Preinstallazione

• Disattivare l'alimentazione elettrica tramite l'interruttore generale.
• Assicurarsi che la trave del soffitto o la struttura di supporto siano in grado di sostenere il peso del ventilatore.

3.2 Installazione della staffa di montaggio

Attach the mounting bracket securely to the ceiling outlet box. The fan supports sloped ceilings up to a 12-degree angle.

Image: Detailed diagram illustrating the dimensions and installation process for the hanging bracket, including tips for aligning with the ceiling box and the option to contact support for simplified brackets if needed. The disc-shaped brackets support up to 35 lbs.

3.3 Downrod Selection and Assembly

Choose the appropriate downrod (6", 12", or 24") for your ceiling height. Insert the downrod through the canopy and connect it to the fan motor housing.

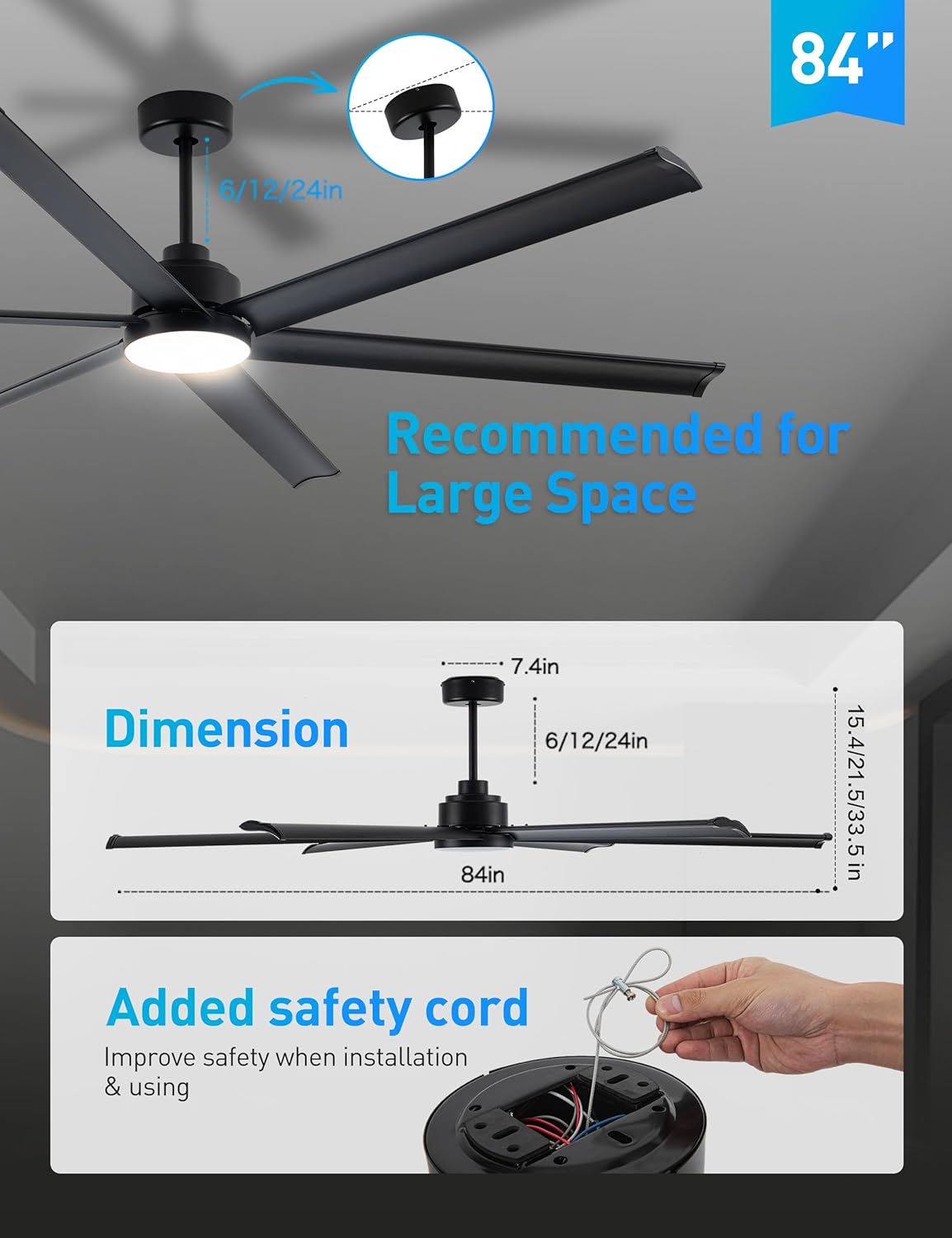

Image: Visual representation of the fan's dimensions (84-inch diameter, 7.4-inch motor housing width, 15.4 to 33.5-inch height depending on downrod), available downrod lengths (6, 12, 24 inches), and the process of attaching the safety cord for enhanced security during installation and use.

3.4 Collegamenti di cablaggio

Connect the fan's electrical wires to the household wiring according to the provided wiring diagram. Ensure all connections are secure with wire nuts.

3.5 Attacco lama

Carefully attach each of the six double-layer aluminum blades to the fan motor housing using the provided screws. Ensure they are firmly secured.

3.6 Safety Rope Installation

Attach the safety rope from the fan to a secure point on the ceiling structure to prevent accidental falling.

4. Istruzioni per l'uso

Metodi di controllo 4.1

The Maxslak 84-inch ceiling fan offers three control options: remote control, Smart Life APP, and voice control via Alexa.

Image: The Maxslak 84-inch ceiling fan being controlled through various methods, including voice commands via an Alexa device, the 'Smart Life' mobile application, and the included handheld remote control. This highlights the fan's smart capabilities and user convenience.

4.2 Funzionamento del telecomando

Use the included handheld remote to adjust fan settings.

• Pulsante di accensione: Accende/spegne la ventola e la luce.
• Velocità della ventola (1-6): Regola la velocità della ventola da bassa (1) ad alta (6).
• Luce accesa/spenta: Toggles the light.
• Regolazione della luminosità: Dims or brightens the light (10% to 100%).
• Color Temperature (3000K/4000K/6000K): Changes light color from warm white to cool white.
• Timer (1H/4H/8H): Imposta lo spegnimento automatico della ventola dopo 1, 4 o 8 ore.
• Funzione inversa: Changes blade rotation direction for summer or winter mode.

Image: A close-up of the remote control displaying options for adjusting light brightness from 10% to 100% and selecting color temperatures (3000K warm white, 4000K neutral white, 6000K cool white). The fan's light provides up to 2000 lumens.

4.3 Controllo dell'app Smart Life

Download the 'Smart Life' app from your device's app store. Follow the in-app instructions to connect your fan using a 2.4GHz Wi-Fi connection. The app allows for comprehensive control of fan speed, light settings, and scheduling.

4.4 Controllo vocale (Alexa)

Integrate your fan with Amazon Alexa for convenient voice commands. Ensure your fan is connected to the Smart Life app and linked to your Alexa account.

Image: A reference guide for Alexa voice commands, demonstrating how to control the fan and light. Commands include turning the fan/light on/off, setting fan mode (Normal/Sleep/Natural), changing rotation direction (forward/reverse), adjusting fan speed (1-6), and adjusting light brightness (percentagE).

• "Alexa, turn on/off the [device name] fan/light."
• "Alexa, set the [device name] fan speed to 1-6."
• "Alexa, set the [device name] light to [percentage]%."
• "Alexa, set the [device name] to forward/reverse."

4.5 Funzione motoria reversibile

Il ventilatore è dotato di un motore CC reversibile per garantire il comfort durante tutto l'anno.

Image: A visual explanation of the reversible motor function. In summer, the fan blades rotate counter-clockwise to create a downward cooling breeze. In winter, the blades rotate clockwise to circulate warm air downwards, improving heat distribution.

• Modalità estiva: Il flusso d'aria verso il basso crea un effetto di raffreddamento.
• Modalità invernale: Il flusso d'aria verso l'alto fa circolare l'aria calda intrappolata vicino al soffitto.

5. Manutenzione

Una manutenzione regolare garantisce prestazioni ottimali e longevità del ventilatore da soffitto.

• Pulizia: Spolverare periodicamente le pale della ventola e l'alloggiamento del motore con un panno morbido e asciutto.amp panno. Non usare detergenti abrasivi o solventi.
• Ispezione della lama: Controllare le lame per eventuali crepe o danni. Assicurarsi che tutte le viti delle lame siano ben serrate.
• Stringere i dispositivi di fissaggio: Controllare periodicamente tutte le viti e gli elementi di fissaggio della ventola e dell'hardware di montaggio per accertarsi che siano ben saldi.

6. Risoluzione Dei Problemi

Se riscontri problemi con la ventola, fai riferimento ai seguenti problemi comuni e alle relative soluzioni.

• La ventola non si avvia:
  • Controllare che l'interruttore automatico sia acceso.
  • Assicurarsi che tutti i collegamenti dei cavi siano sicuri.
  • Verificare che le batterie del telecomando siano funzionanti.
• La luce non funziona:
  • Check light wiring connections.
  • Assicurarsi che la funzione luce sia abilitata sul telecomando o sull'app.
• Oscillazione eccessiva:
  • Assicurarsi che tutte le viti delle lame siano serrate.
  • Verify the mounting bracket is securely installed.
  • Check if the downrod is properly seated.
• Il telecomando non risponde:
  • Sostituire le batterie del telecomando.
  • Assicurarsi che non vi siano ostacoli tra il telecomando e il ricevitore della ventola.

7. Specifiche

Detailed technical specifications for the Maxslak 84-inch Industrial Black Ceiling Fan.

Image: Documentation showing DOE Intertek certification for airflow performance, including a report with air delivery test results and an EnergyGuide label indicating an estimated yearly energy cost of $9 and an airflow efficiency of 310 CFM/W.

8. Garanzia e supporto

Maxslak provides comprehensive warranty coverage and customer support for your product.

Image: Maxslak's warranty details, indicating a 2-year full fan warranty and a 5-year motor warranty. It also highlights 24/7 after-sales support and the availability of replacement parts.

• Full Fan Warranty: 2 anni
• Garanzia del motore: 5 anni
• Assistenza clienti: 24 ore / 7 giorni alla settimana

For warranty claims, replacement parts, or technical assistance, please contact Maxslak customer service. Refer to the product packaging or the official Maxslak websito per i contatti.
