Manuale di istruzioni per il supporto TV girevole in legno della serie Zen FITUEYES

1. Introduzione

Questo manuale fornisce istruzioni dettagliate per il montaggio, il funzionamento e la manutenzione del supporto TV girevole in legno FITUEYES Zen Series. Si prega di leggere attentamente questo manuale prima del montaggio e dell'uso per garantire un'installazione corretta e un funzionamento sicuro.

Immagine 1.1: anteriore view del mobile TV in legno FITUEYES Zen Series assemblato con un televisore.

Caratteristiche principali:

• Estetica naturale: Realizzato in legno di faggio, conferisce un aspetto calmo ed elegante.
• Costruzione robusta: È dotato di una base in acciaio rinforzato e di legno di faggio resistente per una maggiore stabilità, supportando fino a 132 libbre.
• Gestione cavi integrata: Vano portaoggetti posteriore nascosto, progettato per nascondere cavi e decoder TV e garantire un allestimento ordinato.
• Regolabile Viewin: Offre una funzione di rotazione di ±30° e una regolazione dell'altezza a 6 livelli (da 45.2 a 55 pollici) per un utilizzo ottimale viewangoli di inclinazione.
• Ampia compatibilità: Adatto alla maggior parte degli schermi TV piatti o curvi OLED, LCD e LED da 55 a 88 pollici, supporta gli standard VESA da 200x100mm a 600x400mm.

2. Informazioni sulla sicurezza

Per evitare lesioni o danni al prodotto, attenersi alle seguenti linee guida di sicurezza:

• Non superare la capacità di peso massima di 132 libbre (60 kg).
• Assicurarsi che il supporto TV sia posizionato su una superficie stabile e piana per evitare che si ribalti.
• Prima del montaggio, verificare che lo schema VESA e il peso del televisore siano compatibili con il supporto. Consultare la sezione "Specifiche" per la compatibilità VESA.
• Tenere bambini e animali domestici lontani dall'area di montaggio. Le parti di piccole dimensioni possono rappresentare un rischio di soffocamento.
• Stringere saldamente tutte le viti, ma non eccessivamente per evitare di spanare le filettature o danneggiare i componenti.
• Controllare regolarmente tutti i collegamenti e gli elementi di fissaggio per assicurarsi che siano sempre saldi.
• Non tentare di modificare il prodotto. Qualsiasi modifica potrebbe compromettere la sicurezza e invalidare la garanzia.
• Prestare attenzione quando si ruota il televisore per evitare di schiacciarsi le dita o danneggiare i cavi.

3. Contenuto della confezione

Prima di iniziare il montaggio, assicurarsi che tutti i componenti elencati di seguito siano presenti e integri. Se alcuni componenti risultano mancanti o danneggiati, contattare immediatamente l'assistenza clienti.

Immagine 3.1: Tutti i componenti inclusi nella confezione per il montaggio.

I componenti tipici includono:

• Piastra di base principale
• Colonna di supporto verticale (legno di faggio e metallo)
• Staffa di montaggio TV
• Piastre adattatrici VESA (se applicabili)
• Kit hardware (viti, rondelle, distanziali, chiave a brugola)
• Clip/fascette per la gestione dei cavi
• Piedini regolabili

Nota: gli accessori opzionali, come le rotelle o i ripiani aggiuntivi, sono venduti separatamente e potrebbero non essere inclusi nella confezione standard.

4. Installazione e assemblaggio

Seguire attentamente questi passaggi per un montaggio corretto. Si consiglia di essere in due per alcune fasi, soprattutto quando si monta il televisore.

Passaggio 4.1: assemblare la base

Fissare la colonna di supporto verticale alla piastra di base principale utilizzando le viti in dotazione. Assicurarsi che la colonna sia orientata correttamente per consentire l'accesso alla gestione dei cavi.

Immagine 4.1: Dettaglio della base e del collegamento della colonna verticale.

Fase 4.2: Fissare la staffa di montaggio della TV

Fissare la staffa di montaggio del televisore alla parte superiore della colonna di supporto verticale. Assicurarsi che tutti i dispositivi di fissaggio siano serrati saldamente.

Fase 4.3: Preparare la televisione

Individua i fori di montaggio VESA sul retro del televisore. Seleziona le viti, le rondelle e i distanziali adatti al modello VESA del tuo televisore dal kit di ferramenta. Fissa i bracci di montaggio del televisore al retro del televisore.

Immagine 4.3: Diagramma della compatibilità VESA e delle dimensioni del supporto.

Fase 4.4: Montare la televisione

Con l'aiuto di qualcuno, solleva con cautela il televisore e aggancia i bracci di montaggio alla staffa di montaggio del televisore sul supporto. Fissa il televisore alla staffa utilizzando le viti di sicurezza o il meccanismo di bloccaggio in dotazione.

Immagine 4.4: Es.ampparte del mobile porta TV con un televisore in un soggiorno.

5. Istruzioni per l'uso

5.1: Funzione girevole

Il supporto TV consente una rotazione di ±30°. Spingere delicatamente il televisore da entrambi i lati per regolare la posizione viewangolo di rotazione. Assicurarsi che nessun cavo rimanga impigliato durante la rotazione.

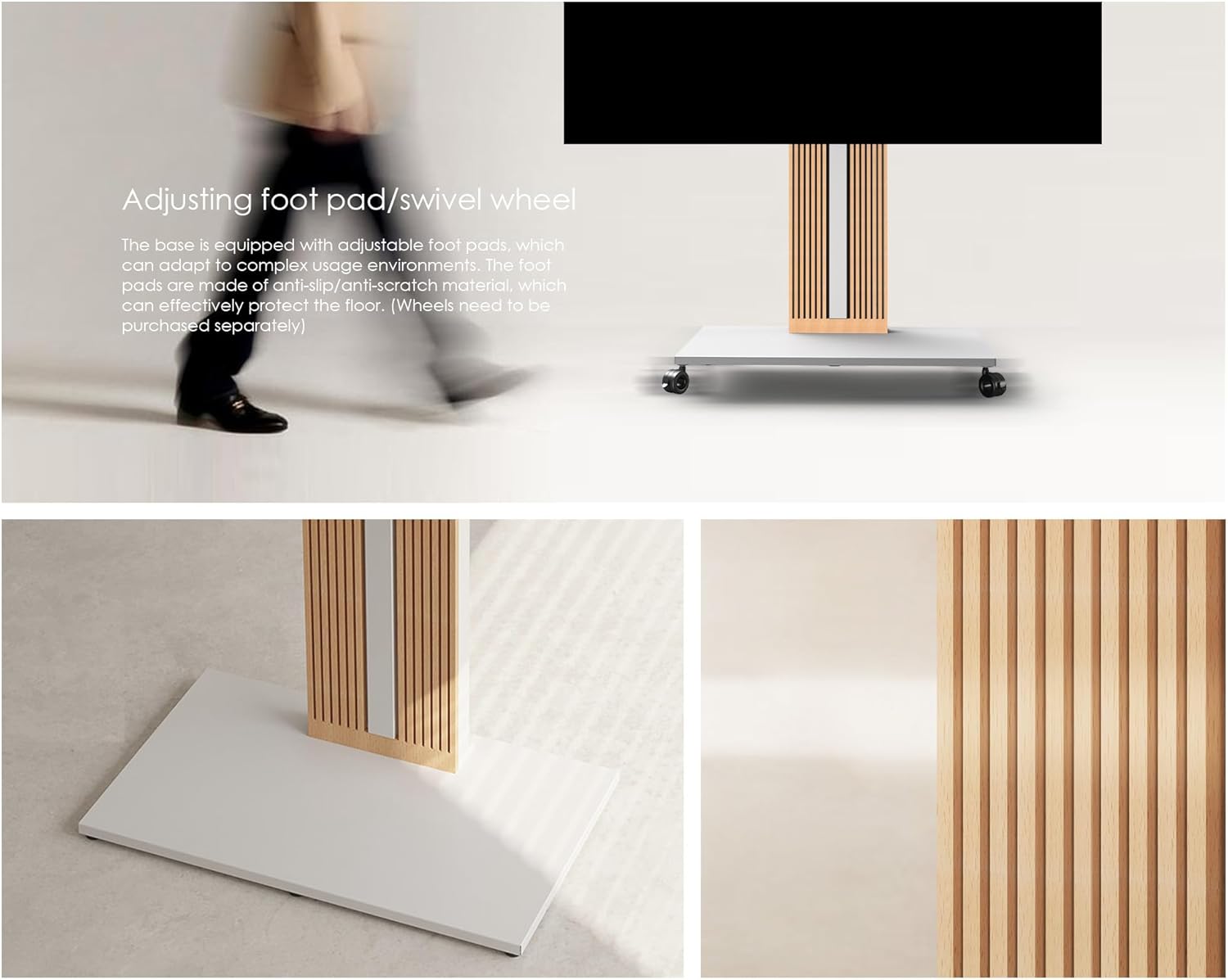

Immagine 5.1: Illustrazione della funzione girevole e dei piedini regolabili.

5.2: Regolazione dell'altezza

Il supporto TV offre 6 livelli di regolazione dell'altezza, consentendo di posizionare il televisore tra 45.2 pollici e 55 pollici dal pavimento. Per regolare l'altezza, sollevare leggermente il televisore con cautela (con assistenza se necessario) e riposizionare i bracci di montaggio all'altezza desiderata sulla colonna verticale. Fissare i bracci in posizione.

Immagine 5.2: Rappresentazione visiva della funzione di regolazione dell'altezza del televisore.

6. Gestione dei cavi

Il mobile porta TV della serie Zen di FITUEYES è dotato di un vano portaoggetti posteriore nascosto, progettato per tenere i cavi e i decoder in ordine e fuori dalla vista.

• Far passare tutti i cavi necessari (alimentazione, HDMI, ecc.) attraverso le aperture designate nella colonna di supporto verticale.
• Sfrutta lo spazio interno per fissare prese multiple o piccoli dispositivi multimediali.
• Chiudere il pannello posteriore della colonna per nascondere i cavi, garantendo un ambiente pulito ed esteticamente gradevole.asinconfigurazione g.

Immagine 6.1: Dimostrazione del sistema integrato di gestione dei cavi.

7. Manutenzione

Una manutenzione regolare contribuirà a prolungare la durata e l'aspetto del tuo supporto TV.

• Pulizia: Pulire le superfici con un panno morbido, damp panno. Evitare detergenti abrasivi o prodotti chimici aggressivi che potrebbero danneggiare la finitura del legno o del metallo.
• Ispezioni: Controllare periodicamente tutte le viti e gli elementi di fissaggio per assicurarsi che siano ben serrati. Serrare nuovamente se necessario.
• Cura del legno: Per i componenti in legno di faggio, evitare l'esposizione prolungata alla luce solare diretta o a sbalzi di temperatura estremi per evitare deformazioni o sbiadimenti.
• Spolverare: Spolverare regolarmente il supporto per evitare accumuli di polvere, soprattutto nell'area di gestione dei cavi.

8. Risoluzione Dei Problemi

Se riscontri problemi con il tuo supporto TV, fai riferimento ai seguenti problemi comuni e alle relative soluzioni:

Se il problema persiste, contattare l'assistenza clienti FITUEYES per ulteriore assistenza.

9. Specifiche

10. Garanzia e supporto

I prodotti FITUEYES sono progettati per garantire durata e prestazioni. Per dettagli specifici sulla garanzia, consultare la scheda di garanzia inclusa con il prodotto o visitare il sito ufficiale FITUEYES. websito.

Assistenza clienti:

Per qualsiasi domanda, se hai bisogno di assistenza per il montaggio o se devi segnalare parti mancanti/danneggiate, contatta l'assistenza clienti FITUEYES:

• Websito: Visita lo Store FITUEYES su Amazon
• Per informazioni di contatto diretto (e-mail/telefono), fare riferimento alla confezione del prodotto.

Quando contatti l'assistenza, tieni a portata di mano il numero del modello (Serie Zen, supporto TV bianco da 55"-88") e la data di acquisto.
