1. Introduzione
L'interruttore differenziale (RCCB) DEWIN GRD9L-R a richiusura automatica è progettato per migliorare la sicurezza elettrica e l'affidabilità del sistema. Può essere utilizzato in combinazione con un interruttore di protezione dalle perdite o un interruttore automatico. Questo dispositivo richiude automaticamente il circuito in caso di scatto imprevisto, eliminando la necessità di interventi manuali e riducendo i costi di manutenzione. È adatto a diverse applicazioni, tra cui reti elettriche domestiche, case intelligenti e nuovi sistemi di alimentazione energetica.
Questo manuale fornisce informazioni essenziali per l'installazione, il funzionamento e la manutenzione sicuri ed efficaci dell'interruttore automatico DEWIN GRD9L-R.
2. Informazioni sulla sicurezza
ATTENZIONE: Pericolo di scossa elettrica. L'installazione e la manutenzione devono essere eseguite solo da personale qualificato. Scollegare sempre l'alimentazione prima di lavorare su apparecchiature elettriche.
- Prima di procedere all'installazione o a qualsiasi intervento di manutenzione, assicurarsi che l'alimentazione principale sia scollegata.
- Verificare che le specifiche del prodotto (vol.tage, corrente, corrente di dispersione) corrispondono ai requisiti del tuo sistema elettrico.
- Rispettare tutti i codici e le normative elettriche locali e nazionali.
- Non utilizzare il dispositivo se appare danneggiato.
3. Prodotto finitoview
Il DEWIN GRD9L-R è un interruttore automatico a 4 poli con richiusura automatica, corrente nominale di 40 A e sensibilità alla corrente di dispersione di 30 mA. È dotato di modalità di funzionamento sia automatica che manuale, oltre a indicatori LED per lo stato operativo.
Figura 3.1: Fronte view dell'interruttore automatico di richiusura DEWIN GRD9L-R, che mostra i terminali, la maniglia di azionamento e gli indicatori.
Figura 3.2: dettagliata view dell'interruttore automatico con componenti etichettati, tra cui indicatore di stato, numero di prodotto (GRD9L-R), selezione della modalità di funzionamento (AUTO/MANU), dispositivo di blocco, maniglia di azionamento e interruttore di dispersione.
Caratteristiche principali:
- Funzione di richiusura automatica: Ripristina automaticamente l'alimentazione dopo un guasto imprevisto, riducendo i tempi di fermo e gli interventi manuali.
- Tentativi di richiusura multipli: Dispone di 3 tentativi di richiusura integrati. Se la richiusura continua fallisce entro 15 minuti, è possibile inviare un allarme tramite il contatto ausiliario.
- Doppia modalità operativa: Dotato di selettore manuale/automatico.
- Doppio meccanismo di bloccaggio: Include doppia chiusura meccanica/elettronica per una maggiore sicurezza.
- Indicazione di stato: Lo stato operativo viene visualizzato tramite indicatori LED.
- Interfaccia RS485: Fornisce un'interfaccia RS485 per la comodità e l'integrazione del cliente.
- Ampia applicazione: Adatto per reti domestiche, case intelligenti e nuove reti energetiche.
Figura 3.3: Caratteristiche principali del DEWIN GRD9L-R, tra cui montaggio su guida DIN da 35 mm, corrente di dispersione di 30 mA e corrente nominale di 40 A.
Figura 3.4: Applicazioni illustrative del DEWIN GRD9L-R nelle reti domestiche, nei sistemi di protezione familiare e nelle nuove reti energetiche.
4. Specifiche

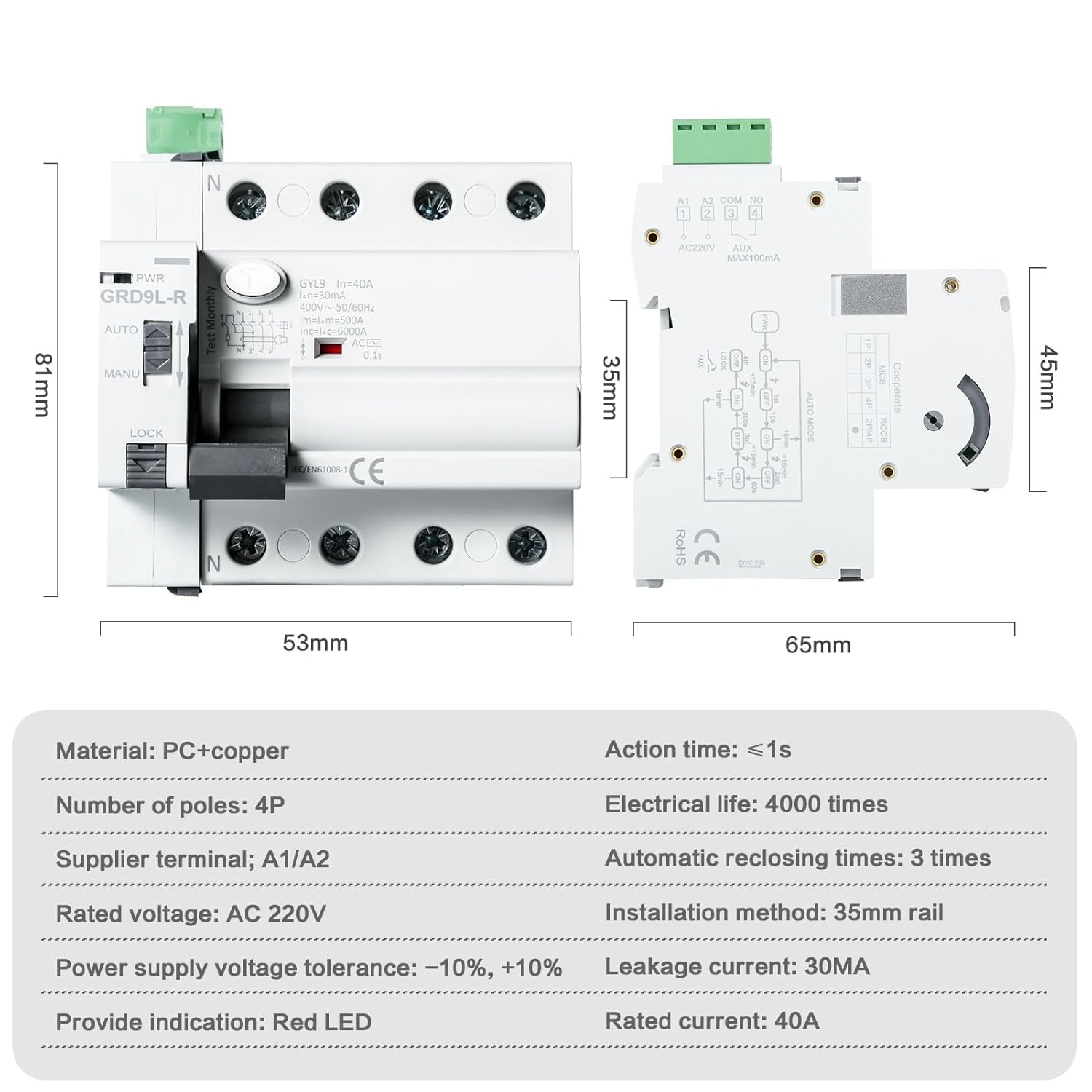

Figura 4.1: Dimensioni e specifiche dettagliate del DEWIN GRD9L-R.
| Parametro | Valore |
|---|---|
| Materiale | PC + Rame |
| Numero di poli | 4P |
| Terminale del circuito di controllo | A1/A2 |
| Volume nominaletage | CA 220V |
| Alimentazione elettrica | Max 1 VA (standby), Max 20 VA (azione) |
| Volume di alimentazionetage Tolleranza | -10%, +10% |
| Indicazione di fornitura | LED rosso |
| Tempo di azione | ≤ 1 secondi |
| Tentativi di richiusura automatica | 3 volte |
| Intervallo di richiusura automatica | 10-60-300 s |
| Orari di chiusura ripristinati | Nessun viaggio o ripristino manuale entro 15 minuti dalla chiusura riuscita |
| Vita meccanica | 10,000 volte |
| Vita elettrica | 4,000 volte |
| Temperatura dell'ambiente di lavoro | da -20 °C a +55 °C |
| Metodo di installazione | Guida DIN da 35 mm |
| Corrente di dispersione | 30mA |
| Corrente nominale | 40 A |
5. Configurazione e installazione
L'interruttore automatico DEWIN GRD9L-R è progettato per l'installazione su una guida DIN standard da 35 mm.
5.1 Montaggio
- Assicurarsi che l'alimentazione elettrica principale dell'area di installazione sia completamente scollegata.
- Fissare saldamente l'interruttore automatico su una guida DIN da 35 mm nel quadro elettrico.
5.2 Cablaggio
Collegare la linea di alimentazione e la linea di carico secondo lo schema elettrico fornito. Assicurarsi che tutti i collegamenti siano ben saldi e sicuri per evitare contatti allentati e surriscaldamento.
Figura 5.1: Schema elettrico del DEWIN GRD9L-R, che illustra i collegamenti per le linee di alimentazione e di carico e la sequenza di richiusura automatica.
- Collegare l'alimentazione in ingresso ai terminali 'N' (neutro) e 'L' (fase) nella parte superiore del dispositivo (linea di alimentazione).
- Collegare il carico in uscita ai corrispondenti terminali 'N' e 'L' nella parte inferiore del dispositivo (linea di carico).
- Collegare i terminali del circuito di controllo A1/A2 per l'alimentazione CA 220V.
6. Istruzioni per l'uso
6.1 Accensione
Una volta completati l'installazione e il cablaggio, ripristinare l'alimentazione principale. L'indicatore LED rosso del dispositivo si illuminerà, indicando la presenza di alimentazione.
Modalità operative 6.2
Il DEWIN GRD9L-R è dotato di un selettore per scegliere tra funzionamento automatico e manuale.
- Modalità automatica: In questa modalità, l'interruttore automatico tenterà automaticamente di richiudere il circuito dopo uno scatto. Esegue fino a 3 tentativi di richiusura con intervalli di 10, 60 e 300 secondi. Se tutti i tentativi falliscono entro 15 minuti, è possibile attivare un allarme tramite il contatto ausiliario.
- Modalità MANU: In questa modalità, la funzione di richiusura automatica è disabilitata. Dopo uno scatto, l'interruttore deve essere ripristinato manualmente tramite la leva di manovra.
6.3 Ripristino manuale
Per ripristinare manualmente l'interruttore automatico dopo uno scatto (o in modalità MANU), spingere la maniglia di comando in posizione 'ON'.
6.4 Indicatori di stato
Il dispositivo è dotato di indicatori LED per mostrare il suo stato operativo:
- LED rosso: Indica l'alimentazione del circuito di controllo.
- Altri indicatori (se presenti, fare riferimento alle marcature specifiche del modello) possono mostrare lo stato di attivazione o l'avanzamento del tentativo di richiusura.
7. Manutenzione
7.1 Prova mensile
Si consiglia di eseguire un test mensile della funzione di protezione dalle perdite. In genere, questo può essere fatto premendo il pulsante "Test Mensile" sul dispositivo. Questo simula un guasto dovuto a perdite e dovrebbe causare l'intervento dell'interruttore automatico. Dopo il test, ripristinare manualmente il dispositivo o consentirne la richiusura automatica se in modalità AUTO.
7.2 Pulizia
Mantenere il dispositivo pulito e privo di polvere e detriti. Utilizzare un panno asciutto e morbido per la pulizia. Non utilizzare detergenti liquidi o solventi.
8. Risoluzione Dei Problemi
Se riscontri problemi con l'interruttore automatico DEWIN GRD9L-R, fai riferimento ai seguenti problemi comuni e alle relative soluzioni:
- Il dispositivo non si accende:
Controllare l'alimentazione principale. Assicurarsi che i terminali del circuito di controllo (A1/A2) siano cablati correttamente e ricevano corrente alternata a 220 V. - Il dispositivo scatta frequentemente:
Ciò indica un guasto persistente nel circuito elettrico. Esaminare il carico collegato per verificare la presenza di cortocircuiti, sovraccarichi o guasti a terra. Non forzare ripetutamente la richiusura del dispositivo senza aver prima risolto il problema sottostante. - La richiusura automatica fallisce dopo 3 tentativi:
Se il dispositivo non si richiude dopo 3 tentativi entro 15 minuti, indica un guasto continuo. Il dispositivo rimarrà aperto e potrebbe essere attivato un allarme. Un elettricista qualificato dovrebbe ispezionare il circuito per identificare e risolvere il guasto. - Il dispositivo non scatta durante il test mensile:
Se premendo il pulsante "Test mensile" il dispositivo non scatta, la funzione di protezione dalle perdite potrebbe essere difettosa. Il dispositivo deve essere sostituito da un professionista qualificato.
9. Garanzia e supporto
Per informazioni sulla garanzia, supporto tecnico o richieste di assistenza, contattare il fornitore del prodotto DEWIN o fare riferimento al sito ufficiale DEWIN websito. Quando contatti l'assistenza, tieni a portata di mano il numero di modello del tuo prodotto (GRD9L-R 4P 40A 30mA AC 230V) e i dettagli di acquisto.
