Manuale utente della lavatrice-asciugatrice Haier HWD80-B14959S8U1 i-Pro Series 5

1. Introduzione

Questo manuale utente fornisce informazioni essenziali per il funzionamento, l'installazione e la manutenzione sicuri ed efficienti della lavasciuga Haier HWD80-B14959S8U1 i-Pro Series 5. Leggere attentamente questo manuale prima di utilizzare l'apparecchio e conservarlo per riferimento futuro.

La tua lavasciuga Haier è progettata per offrire elevate prestazioni e praticità, grazie a tecnologie avanzate come il motore Direct Motion per un funzionamento silenzioso ed efficiente e alla connettività intelligente tramite l'app hOn.

2. Informazioni sulla sicurezza

Quando si utilizzano apparecchi elettrici, seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di incendi, scosse elettriche e lesioni alle persone.

2.1 Sicurezza generale

• Non permettere ai bambini di giocare con l'apparecchio.
• Prima di effettuare la pulizia o la manutenzione, assicurarsi che l'apparecchio sia scollegato dalla rete elettrica.
• Non lavare o asciugare articoli che sono stati puliti, lavati, immersi o macchiati con sostanze combustibili o esplosive come cera, olio, vernice, benzina, sgrassatori, solventi per lavaggio a secco, cherosene, ecc.
• Non installare o conservare questo apparecchio in un luogo esposto alle intemperie o a temperature gelide.
• Non riparare o sostituire alcuna parte dell'apparecchio o tentare qualsiasi intervento di manutenzione a meno che non sia espressamente raccomandato nelle istruzioni per la manutenzione dell'utente o nelle istruzioni per la riparazione pubblicate dall'utente che l'utente comprende e ha le capacità per eseguire.

2.2 Sicurezza elettrica

• L'apparecchio deve essere adeguatamente collegato a terra.
• Non utilizzare l'apparecchio con un cavo di alimentazione o una spina danneggiati.
• Non tirare il cavo di alimentazione per scollegare l'apparecchio. Afferrare sempre saldamente la spina ed estrarla dalla presa tirandola direttamente.
• Assicurarsi che l'alimentazione elettrica corrisponda al voltage la frequenza specificate sulla targhetta identificativa dell'apparecchio.

2.3 Sicurezza in acqua

• Assicurarsi che i tubi di ingresso dell'acqua siano collegati saldamente per evitare perdite.
• Verificare la presenza di perdite dopo l'installazione iniziale e dopo ogni intervento di manutenzione che coinvolga i collegamenti idraulici.
• Non utilizzare l'apparecchio in caso di perdite d'acqua.

3. Installazione

Una corretta installazione è fondamentale per le prestazioni e la longevità della tua lavasciuga. Segui attentamente questi passaggi.

3.1 Disimballaggio

• Rimuovere tutti i materiali di imballaggio, compresa la base in polistirolo e qualsiasi pellicola protettiva.
• Rimuovere con cautela i bulloni di trasporto dal retro dell'elettrodomestico. Questi bulloni fissano il cestello durante il trasporto e devono essere rimossi prima dell'uso. Conservarli per eventuali trasporti futuri.

3.2 Posizionamento

• Posizionare l'apparecchio su un pavimento solido e piano.
• Assicurarsi che ci sia spazio sufficiente intorno all'apparecchio per la ventilazione e l'accesso. Fare riferimento alle dimensioni per la pianificazione.

Figura 3.2.1: Dimensioni dell'elettrodomestico per la pianificazione dell'installazione. La lavasciuga misura circa 85 cm di altezza, 59.5 cm di larghezza e 46 cm di profondità.

3.3 Livellamento

• Regolare i piedini regolabili nella parte inferiore dell'elettrodomestico per assicurarsi che sia perfettamente in piano. Utilizzare una livella a bolla per verificare.
• Un apparecchio livellato riduce le vibrazioni e il rumore durante il funzionamento.

3.4 Collegamento idrico

• Collegare il tubo di ingresso dell'acqua a un rubinetto dell'acqua fredda con filettatura da 3/4".
• Assicurarsi che il tubo non sia piegato o attorcigliato.
• Posizionare il tubo di scarico in una conduttura di scarico o in un lavandino adatto, assicurandosi che sia fissato saldamente per evitare che si sposti durante lo scarico.

3.5 Collegamento elettrico

• Collegare l'apparecchio a una presa elettrica dotata di messa a terra.
• Non utilizzare prolunghe o adattatori multipli.

Figura 3.5.1: Fronte view della lavasciuga Haier HWD80-B14959S8U1, che ne evidenzia il design elegante e lo sportello a caricamento frontale, rilevanti per il contesto generale dell'installazione.

4. Prodotto finitoview

Familiarizza con i componenti principali della tua lavasciuga Haier.

4.1 Pannello di controllo

Il pannello di controllo è dotato di una manopola centrale per la selezione del programma, di un display digitale per l'ora e le impostazioni e di pulsanti sensibili al tocco per varie funzioni.

Figura 4.1.1: dettagliata view del pannello di controllo, che mostra il selettore del programma, il display digitale e i pulsanti touch per funzioni quali Delay, i-Refresh, Temperatura, Velocità, Risciacquo extra e Livello di asciugatura.

4.2 Dispenser di detersivo

Il contenitore del detersivo si trova in alto a sinistra dell'elettrodomestico e contiene scomparti per il prelavaggio, il detersivo per il lavaggio principale e l'ammorbidente.

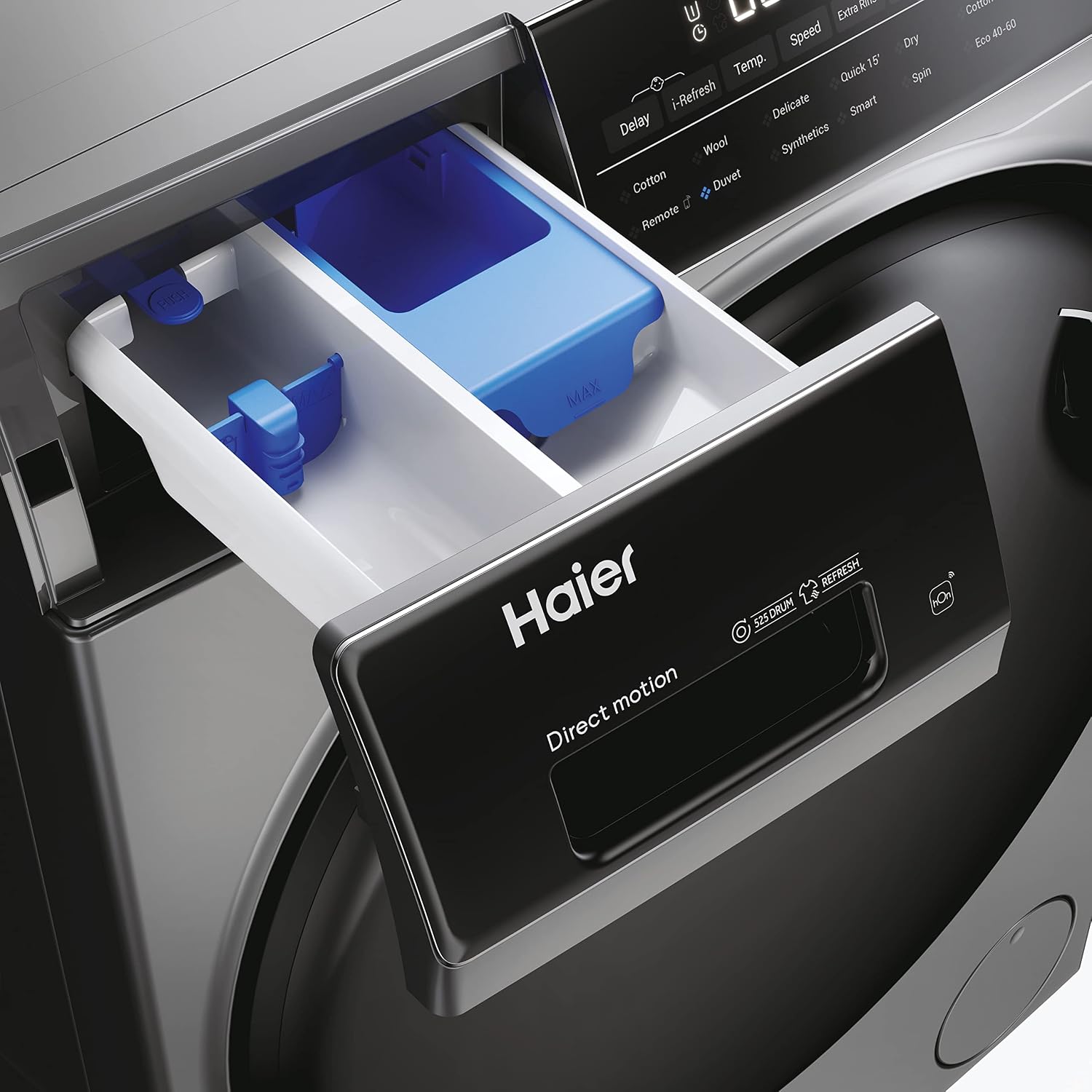

Figura 4.2.1: Cassetto estraibile del detersivo, che illustra i compartimenti separati per i diversi agenti di lavaggio.

4.3 Interno del tamburo

Il cestello in acciaio inossidabile presenta un design esclusivo per un lavaggio e un'asciugatura delicati ma efficaci. Include anche una luce interna per una migliore visibilità.

Figura 4.3.1: Interno view del cestello in acciaio inox, evidenziandone la superficie strutturata studiata per una cura ottimale dei tessuti.

5. Istruzioni per l'uso

Questa sezione ti guida attraverso il funzionamento quotidiano della tua lavasciuga.

5.1 Primo utilizzo

• Prima del primo lavaggio, effettuare un ciclo vuoto con una piccola quantità di detersivo per pulire il cestello.

5.2 Caricamento della biancheria

• Suddividere il bucato in base al tipo di tessuto, al colore e al grado di sporco.
• Non sovraccaricare il cestello. Assicurarsi che ci sia abbastanza spazio per far rotolare liberamente i vestiti. La capacità massima di lavaggio è di 8 kg e la capacità di asciugatura è di 5 kg.

5.3 Aggiunta di detersivo e additivi

• Versare il detersivo liquido o in polvere nello scomparto di lavaggio principale del dispenser.
• Aggiungere l'ammorbidente nell'apposito scomparto.
• Per il prelavaggio, aggiungere il detersivo nello scomparto del prelavaggio.

5.4 Selezione del programma

Ruotare la manopola dei programmi per selezionare il programma di lavaggio o di lavaggio e asciugatura desiderato. I programmi disponibili includono:

• Cotone: Per articoli in cotone.
• Lana: Ciclo delicato per capi in lana.
• Delicato: Per tessuti delicati.
• Veloce 15': Ciclo di lavaggio rapido per capi leggermente sporchi.
• Sintetici: Per tessuti sintetici.
• Piumino: Programma specializzato per piumoni e capi di grandi dimensioni.
• Accorto: Programma intelligente che si adatta al carico.
• Rotazione: Solo per la filatura.
• Eco 40-60: Programma a risparmio energetico per capi in cotone, lino o fibre miste normalmente sporchi.
• Remoto: Attiva il controllo remoto tramite l'app hOn.

5.5 Funzioni speciali

Personalizza il tuo ciclo utilizzando i pulsanti touch sul pannello di controllo:

• Ritardo: Posticipare l'inizio del ciclo.
• i-Aggiorna: Rinfresca i vestiti con il vapore, riducendo pieghe e odori.
• temp: Regolare la temperatura di lavaggio.
• Velocità: Modificare la velocità di centrifuga.
• Risciacquo supplementare: Aggiungere un ulteriore ciclo di risciacquo.
• Livello secco: Selezionare il livello di asciugatura desiderato (per i programmi di lavaggio e asciugatura).

Figura 5.5.1: Interfaccia dell'app hOn su uno smartphone, che mostra le capacità di controllo remoto e le funzioni intelligenti della lavasciuga.

5.6 Avvio di un ciclo

• Chiudere bene la porta.
• Premere il pulsante Avvio/Pausa per avviare il programma selezionato.

5.7 Conclusione di un ciclo

• L'apparecchio segnalerà la fine del ciclo.
• Aprire lo sportello ed estrarre subito il bucato per evitare pieghe.

6. Manutenzione e pulizia

Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del tuo elettrodomestico.

6.1 Pulizia del distributore del detersivo

• Estrarre completamente il cassetto del dispenser.
• Rimuovere eventuali parti rimovibili e sciacquarle sotto l'acqua corrente.
• Pulire l'alloggiamento del distributore con una spazzola.
• Reinserire tutti i componenti e rimettere il cassetto in posizione.

6.2 Pulizia del tamburo

• Eseguire periodicamente un ciclo di pulizia del cestello (se disponibile) o un ciclo di lavaggio a vuoto con acqua calda e un agente decalcificante.
• Lasciare lo sportello leggermente socchiuso dopo ogni utilizzo per consentire al cestello di asciugarsi all'aria ed evitare la formazione di cattivi odori.

Figura 6.2.1: Diagramma che illustra la tecnologia antibatterica (ABT) che aiuta a prevenire la proliferazione di muffe e batteri nel cassetto del detersivo e nella guarnizione dello sportello.

6.3 Pulizia del filtro

• Individuare il coperchio del filtro nella parte anteriore inferiore dell'apparecchio.
• Posizionare un contenitore poco profondo sotto per raccogliere l'acqua residua.
• Svitare lentamente il filtro e rimuovere eventuali lanugine o detriti.
• Pulire il filtro sotto l'acqua corrente e riavvitarlo saldamente.

6.4 Pulizia dell'esterno

• Pulire le superfici esterne con un panno morbido, damp stoffa.
• Non utilizzare detergenti abrasivi o solventi.

7. Risoluzione Dei Problemi

Prima di contattare il servizio clienti, fare riferimento a questa tabella per i problemi più comuni e le possibili soluzioni.

8. Specifiche

Specifiche tecniche principali per la lavasciuga Haier HWD80-B14959S8U1.

Figura 8.1.1: Etichetta energetica UE per l'Haier HWD80-B14959S8U1, che indica la classe di efficienza energetica D e i consumi. Maggiori dettagli sono disponibili all'indirizzo etichetta-energetica.ec.europa.eu.

Figura 8.1.2: Scheda informativa dettagliata del prodotto, che fornisce dati tecnici completi e informazioni sulla conformità dell'apparecchio.

9. Garanzia e supporto

9.1 Informazioni sulla garanzia

La tua lavasciuga Haier HWD80-B14959S8U1 è dotata di una garanzia completa per garantirti la massima tranquillità.

• Garanzia di 5 anni sulla manodopera: Copre i costi di manodopera per le riparazioni per cinque anni dalla data di acquisto.
• Garanzia di 10 anni sui componenti: Copre il costo dei pezzi di ricambio per dieci anni dalla data di acquisto.

Per usufruire dell'estensione di garanzia, è necessario registrare il prodotto. Per informazioni dettagliate su come effettuare la registrazione, consultare il modulo di registrazione incluso con l'elettrodomestico.

Figura 9.1.1: Rappresentazione visiva dei termini di garanzia Haier, con evidenziazione della copertura di 5 anni per la manodopera e 10 anni per i ricambi.

9.2 Assistenza clienti

In caso di problemi che non possono essere risolti utilizzando la guida alla risoluzione dei problemi o per qualsiasi richiesta di garanzia, contattare l'assistenza clienti Haier. I recapiti sono in genere reperibili sul sito ufficiale Haier. websito o nella documentazione fornita con l'apparecchio.

Quando contatti l'assistenza, tieni a portata di mano il numero del modello (HWD80-B14959S8U1) e il numero di serie.
