Manuale utente del condizionatore d'aria Hisense New Comfort Dual Split Inverter

1. Importanti istruzioni di sicurezza

Si prega di leggere attentamente questo manuale prima di installare e utilizzare il condizionatore d'aria. Conservare il manuale per riferimento futuro.

1.1 Sicurezza generale

• Assicurarsi che l'unità venga installata da un professionista qualificato in conformità con le normative elettriche e di sicurezza locali e nazionali.
• Non utilizzare il condizionatore con le mani bagnate o stando in piedi su una superficie bagnata.
• Tenere i bambini lontano dall'unità.
• Non inserire dita o oggetti nell'ingresso/uscita dell'aria.

1.2 Sicurezza elettrica

• Scollegare sempre l'alimentazione prima di pulire o effettuare la manutenzione dell'unità.
• Assicurarsi che l'alimentazione corrisponda alle specifiche dell'unità (240 Volt).
• Non utilizzare prolunghe o adattatori multipresa.

1.3 Sicurezza del refrigerante (R-32)

• Questa unità utilizza il refrigerante R-32, che è leggermente infiammabile.
• L'installazione, la manutenzione e la riparazione devono essere eseguite esclusivamente da personale certificato.
• Assicurare una ventilazione adeguata durante l'installazione e la manutenzione.

2. Prodotto finitoview

Il sistema di climatizzazione Hisense New Comfort Dual Split Inverter è composto da due unità interne (DJ25VE00G e DJ35VE00G) e un'unità esterna (2AMW50U4RXA), progettati per garantire un raffreddamento e un riscaldamento efficienti per più stanze.

Immagine: il sistema completo di condizionamento Hisense New Comfort Dual Split, che mostra due unità interne e un'unità esterna.

2.1 Caratteristiche principali

• Tecnologia Inverter: Garantisce un controllo preciso della temperatura e un'elevata efficienza energetica.
• Refrigerante ecologico R-32: Refrigerante ecologico con un basso potenziale di riscaldamento globale.
• Funzione di riscaldamento e raffreddamento: In grado di raffreddare e riscaldare, con deumidificazione.
• Funzionamento silenzioso: Le unità interne funzionano a un livello basso, pari a 19 dB.
• Sento la funzione: Il telecomando rileva la temperatura circostante per un comfort ottimale.
• Raffreddamento eccellente: Raffredda rapidamente la stanza alla temperatura desiderata.
• Funzione intelligente: Seleziona automaticamente la modalità operativa più adatta.
• Funzione di sonno: Regola la temperatura per un sonno confortevole e un risparmio energetico.
• 8°C Riavvio: Mantiene una temperatura minima di 8°C per evitare il congelamento nelle stanze non occupate.
• Filtrazione avanzata: Dispone di un sistema di filtraggio 4 in 1, tra cui un filtro al carbone attivo per una migliore qualità dell'aria e proprietà antimuffa.
• Sbrinamento automatico: Previene la formazione di ghiaccio sull'unità esterna durante il riscaldamento.

Immagine: rappresentazione visiva delle caratteristiche principali, tra cui refrigerante R32, facile installazione, controllo WiFi opzionale, display LED, funzionamento a 19 dB, unità universale, riavvio a 8 °C, I Feel, Super Cooling, riscaldamento a -15 °C, funzione Smart, funzione Sleep, controllo cablato opzionale, timer 24 ore, filtro a carbone attivo, filtro 4 in 1 e funzione antimuffa.

3. Installazione e configurazione

L'installazione di questo sistema dual split richiede competenze e strumenti specifici. Si consiglia vivamente di affidare l'installazione a un tecnico HVAC certificato.

3.1 Controlli pre-installazione

• Verificare che il sito di installazione soddisfi i requisiti di spazio e integrità strutturale sia per le unità interne che per quelle esterne.
• Assicurarsi che nel punto di installazione sia disponibile un'alimentazione elettrica adeguata.
• Al momento di disimballare, verificare che tutti i componenti siano presenti e integri.

3.2 Posizionamento dell'unità

• Unità interne: Posizionare lontano dalla luce solare diretta, da fonti di calore e da ostacoli che potrebbero bloccare il flusso d'aria. Assicurarsi che la condensa venga adeguatamente drenata.
• Unità esterna: Posizionare in un'area ben ventilata, lontano da ostacoli che potrebbero impedire il flusso d'aria. Assicurarsi che vi sia spazio sufficiente per la manutenzione.

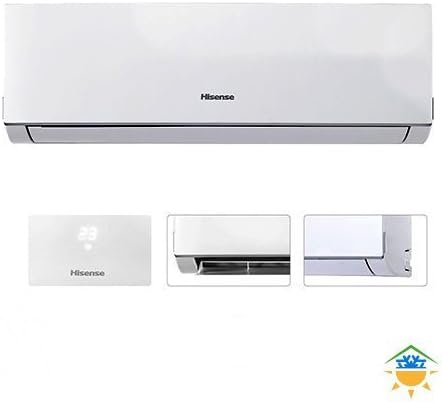

Immagine: un condizionatore d'aria interno Hisense mostrato con il suo display digitale e i componenti interni, che ne illustrano il design compatto.

3.3 collegamenti elettrici

• Tutti i cablaggi elettrici devono essere conformi alle normative locali e nazionali.
• Garantire una corretta messa a terra dell'unità.
• Collegare le unità interna ed esterna secondo lo schema elettrico fornito nel manuale dell'installatore.

3.4 Tubazioni del refrigerante

• Il corretto dimensionamento e isolamento delle linee del refrigerante sono essenziali per ottenere prestazioni ottimali.
• Svuotare completamente il sistema prima di caricarlo con refrigerante R-32.

4. Istruzioni per l'uso

Il tuo condizionatore Hisense è controllato tramite un telecomando wireless. Familiarizza con le sue funzioni per un comfort ottimale.

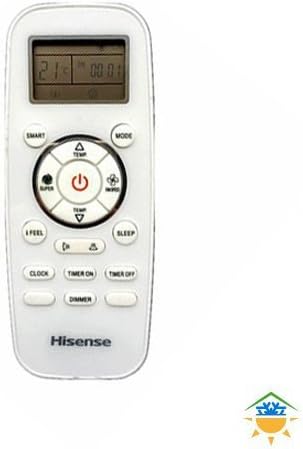

Immagine: Il telecomando del condizionatore Hisense, con il suo schermo LCD e vari pulsanti funzione per la selezione della modalità, la regolazione della temperatura, la velocità della ventola, il timer e funzioni speciali come I Feel e Sleep.

4.1 Funzioni del telecomando

• Pulsante di accensione: Accende o spegne l'unità.
• Pulsante MODE: Passa attraverso le modalità di funzionamento: Auto, Raffreddamento, Deumidificazione, Riscaldamento, Ventilatore.
• Pulsanti TEMP ▲/▼: Regola la temperatura desiderata.
• Pulsante VENTOLA: Seleziona la velocità della ventola (Auto, Bassa, Media, Alta).
• Pulsante OSCILLAZIONE: Controlla la direzione del flusso d'aria verticale.
• Pulsante SENTO: Attiva la funzione I Feel, rilevando la temperatura nella posizione del telecomando.
• Tasto SONNO: Attiva la modalità Sleep per un funzionamento silenzioso e un risparmio energetico durante il sonno.
• Pulsanti TIMER ON/OFF: Imposta l'orario di accensione/spegnimento automatico dell'unità.
• Pulsante SMART: Attiva la modalità di funzionamento intelligente.
• Pulsante SUPER: Avvia il super raffreddamento o il super riscaldamento per una rapida variazione della temperatura.

Modalità operative 4.2

1. Modalità fredda: Per rinfrescare la stanza. Impostare la temperatura e la velocità della ventola desiderate.
2. Modalità di calore: Per riscaldare la stanza. Imposta la temperatura e la velocità della ventola desiderate. Funziona efficacemente fino a una temperatura esterna di -15 °C.
3. Modalità a secco: Per la deumidificazione. L'unità funziona a bassa velocità della ventola per rimuovere l'umidità.
4. Modalità ventola: Fa circolare l'aria senza raffreddare o riscaldare. La velocità della ventola è regolabile.
5. Modalità automatica: L'unità seleziona automaticamente la modalità appropriata (raffreddamento, riscaldamento o ventilazione) in base alla temperatura ambiente e alla temperatura impostata.

5. Manutenzione

Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del tuo condizionatore Hisense.

5.1 Pulizia del filtro dell'aria

Le unità interne sono dotate di un sistema di filtraggio 4 in 1, che include un filtro a carboni attivi. Pulire questi filtri regolarmente, in genere ogni due settimane o più spesso, a seconda dell'utilizzo e della qualità dell'aria.

1. Spegnere il condizionatore e scollegare l'alimentazione.
2. Aprire il pannello frontale dell'unità interna.
3. Rimuovere i filtri dell'aria.
4. Pulire i filtri con un aspirapolvere o lavarli con acqua tiepida (inferiore a 40°C).
5. Lasciare asciugare completamente i filtri in un luogo ombreggiato prima di reinstallarli.
6. Chiudere il pannello frontale.

5.2 Pulizia dell'unità esterna

Pulire periodicamente la batteria e le pale della ventola dell'unità esterna per garantire uno scambio termico efficiente. Questa operazione deve essere eseguita da un professionista.

• Assicurarsi che l'unità sia spenta e scollegata.
• Rimuovere eventuali detriti (foglie, sporcizia) dall'unità.
• Pulire delicatamente le alette della batteria con una spazzola morbida o con un getto d'acqua a bassa pressione.

5.3 Manutenzione stagionale

• Prima dell'estate: Controllare i livelli del refrigerante e pulire le serpentine.
• Prima dell'inverno: Assicurarsi che la funzione di riscaldamento sia operativa e verificare la presenza di eventuali ostruzioni.
• Si consiglia di effettuare un'ispezione professionale una volta all'anno.

6. Risoluzione Dei Problemi

Prima di contattare l'assistenza, verificare i seguenti problemi comuni e le relative soluzioni.

Se il problema persiste dopo aver provato queste soluzioni, contattare un tecnico qualificato.

7. Specifiche

Specifiche tecniche dettagliate per il sistema di climatizzazione Hisense New Comfort Dual Split Inverter.

7.1 Specifiche dell'unità interna (nuova serie Comfort)

Immagine: una tabella che riporta le specifiche delle unità interne Hisense New Comfort, tra cui capacità di raffreddamento (kW), capacità di riscaldamento (kW), potenza assorbita (W), corrente nominale (A), flusso d'aria (m³/h), livello di pressione sonora (dB(A)), dimensioni (L x A x P mm), peso netto (kg) e diametri dei tubi del liquido/gas per vari modelli BTU (7000, 9000, 12000, 18000, 24000 Btu).

7.2 Specifiche dell'unità esterna (2AMW50U4RXA)

Immagine: una tabella che riporta le specifiche delle unità esterne Hisense Dual Split, tra cui capacità di raffreddamento (Std/Min-Max), SEER, classe di efficienza energetica stagionale, capacità di riscaldamento (Std/Min-Max), SCOP, potenza assorbita, capacità dichiarata, dimensioni (L x A x P mm), peso, livello di potenza sonora, alimentazione, intervallo di funzionamento (raffreddamento/riscaldamento), diametri dei tubi, lunghezza massima dei tubi, dislivello massimo, carica di fabbrica, carica di refrigerante aggiuntiva, tipo di refrigerante (R-32) e GWP per vari modelli, incluso 2AMW50U4RXA.

8. Garanzia e supporto

Hisense offre una copertura di garanzia completa per la tua tranquillità.

8.1 Informazioni sulla garanzia

• Unità interna: 3 anni di garanzia.
• Compressore: 5 anni di garanzia.

Si prega di conservare la prova d'acquisto per eventuali reclami in garanzia. La garanzia copre i difetti di fabbricazione e non copre i danni causati da installazione impropria, uso improprio o mancanza di manutenzione.

8.2 Assistenza clienti

Per assistenza tecnica, risoluzione di problemi non contemplati nel presente manuale o reclami in garanzia, contattare il rivenditore o il centro assistenza Hisense autorizzato. È inoltre possibile visitare il sito ufficiale Hisense. websito per risorse di supporto e informazioni di contatto specifiche per la tua regione.

Quando contatti l'assistenza, tieni a portata di mano il numero del modello (New Comfort Dual Split 2AMW50U4RXA) e il numero di serie.
