BLACK+DECKER G720X 115mm Angle Grinder User Manual

مقدمه

The BLACK+DECKER G720X 115mm Angle Grinder is designed for cutting, grinding, and cleaning various materials, including metal and masonry. This model features an 820W motor for efficient performance, an ergonomic design for comfortable handling, and enhanced durability features such as an optimized ventilation system and overload protection.

ویژگی های کلیدی عبارتند از:

• موتور 820 وات: Provides superior performance for cutting and grinding tasks.
• طراحی ارگونومیک: Improved grip for comfortable use and reduced fatigue during extended operation.
• دوام طولانی مدت: Optimized ventilation system protects the motor from overheating.
• ویژگی های ایمنی: Includes overload protection for increased reliability.
• استفاده چند منظوره: Suitable for cutting and grinding metal, masonry, and other professional applications.

دستورالعمل های ایمنی

همیشه هنگام استفاده از ابزارهای برقی، اقدامات احتیاطی اولیه ایمنی را رعایت کنید تا خطر آتش‌سوزی، برق‌گرفتگی و آسیب‌های شخصی کاهش یابد.

ایمنی ابزار برق عمومی

• ایمنی محل کار: محل کار را تمیز و روشن نگه دارید. مناطق شلوغ یا تاریک باعث بروز حوادث می‌شوند. از ابزارهای برقی در محیط‌های قابل انفجار، مانند محیط‌هایی که مایعات، گازها یا گرد و غبار قابل اشتعال وجود دارد، استفاده نکنید.
• ایمنی برق: دوشاخه‌های ابزار برقی باید با پریز برق مطابقت داشته باشند. هرگز دوشاخه را تغییر ندهید. از تماس بدن با سطوح دارای اتصال زمین یا ارت خودداری کنید. ابزار برقی را در معرض باران یا شرایط مرطوب قرار ندهید.
• ایمنی شخصی: همیشه از محافظ چشم استفاده کنید. هنگام کار طولانی مدت از محافظ شنوایی استفاده کنید. در صورت ایجاد گرد و غبار در حین کار، از ماسک گرد و غبار استفاده کنید. لباس مناسب بپوشید؛ از پوشیدن لباس‌های گشاد یا جواهرات خودداری کنید.
• استفاده و مراقبت از ابزار: ابزار برقی را به زور به کار نیندازید. از ابزار برقی مناسب برای کاربرد خود استفاده کنید. قبل از انجام هرگونه تنظیم، تغییر لوازم جانبی یا نگهداری ابزار برقی، دوشاخه را از منبع تغذیه جدا کنید.

ایمنی ویژه فرز زاویه‌ای

• استفاده از گارد: Always use the guard provided with the tool. Ensure it is securely attached and positioned for maximum safety.
• انتخاب لوازم جانبی: Use only accessories that are specifically designed for your angle grinder and rated for the tool's speed.
• لوازم جانبی را بررسی کنید: Before each use, inspect grinding wheels for cracks, chips, or damage. Do not use damaged accessories.
• پیشگیری از پس زدن: Maintain a firm grip on the tool. Be aware of potential kickback, especially when cutting or grinding edges.
• قطعه کار ایمن: همیشه clamp یا قطعه کار را محکم ببندید تا از حرکت آن در حین کار جلوگیری شود.

اجزای محصول

Familiarize yourself with the main components of your BLACK+DECKER G720X Angle Grinder:

توضیحات تصویر: A diagram of the BLACK+DECKER G720X Angle Grinder highlighting its key components. Labels point to the Spindle Lock, the 3-Position Side Handle, and the Sealed Dust-Proof Switch.

• قفل اسپیندل: برای قفل کردن اسپیندل جهت تعویض آسان لوازم جانبی استفاده می‌شود.
• دسته جانبی ۳ حالته: Provides ergonomic grip and control, adjustable for left or right-handed use.
• Sealed Dust-Proof Switch: Protects internal components from dust ingress, extending tool life.
• محفظه دنده: Metal construction for enhanced durability.
• نگهبان: Adjustable for protection during operation.

راه اندازی

قبل از کار با فرز، مطمئن شوید که دستگاه به درستی تنظیم شده و تمام لوازم جانبی به طور ایمن متصل شده‌اند.

وصل کردن دسته جانبی

1. The side handle can be screwed into one of the three threaded holes on the gear housing.
2. Choose the position that offers the best control and comfort for your task.
3. Tighten the handle firmly by hand.

چسباندن گارد

1. محافظ cl را شل کنیدampپیچ ing
2. Position the guard so that it covers the maximum possible area of the grinding wheel, protecting you from sparks and debris.
3. cl را سفت کنیدampپیچ را به طور ایمن ببندید

نصب/تعویض چرخ‌های سنگ‌زنی

1. مطمئن شوید که ابزار از منبع تغذیه جدا شده است.
2. دکمه قفل اسپیندل را فشار داده و نگه دارید.
3. Using the provided wrench, loosen and remove the outer flange nut.
4. چرخ سنگ‌زنی یا برش مورد نظر را روی محور قرار دهید و مطمئن شوید که کاملاً در امتداد فلنج داخلی قرار گرفته است.
5. مهره فلنج بیرونی را در جای خود قرار دهید و در حالی که دکمه قفل محور را نگه داشته‌اید، آن را با آچار محکم کنید.
6. دکمه قفل اسپیندل را رها کنید.

دستورالعمل های عملیاتی

Always wear appropriate personal protective equipment (PPE), including safety glasses, hearing protection, and gloves, before operating the angle grinder.

راه اندازی و توقف ابزار

• برای شروع: Plug the tool into a suitable power outlet. Slide the ON/OFF switch forward to the 'ON' position.
• برای متوقف کردن: Slide the ON/OFF switch backward to the 'OFF' position.

تکنیک‌های سنگ‌زنی و برش

The G720X is ideal for cutting, grinding, and cleaning metal materials.

توضیحات تصویر: A person wearing protective gloves is using the BLACK+DECKER G720X Angle Grinder to cut metal rebar, producing sparks. This illustrates the tool's capability for cutting metal materials.

• سنگ زنی: Hold the tool firmly with both hands. Position the grinding wheel at a slight angle (15-30 degrees) to the workpiece. Apply moderate pressure and move the tool smoothly across the surface.
• برش: Use a thin cutting disc. Hold the tool firmly and position the disc perpendicular to the workpiece. Allow the disc to reach full speed before making contact. Apply light, consistent pressure, letting the tool do the work. Avoid twisting or binding the disc.
• Cleaning/Wire Brushing: Attach a wire brush accessory. Hold the tool firmly and apply light pressure to remove rust, paint, or other surface contaminants.

توضیحات تصویر: یک نمای نزدیک view of the BLACK+DECKER G720X Angle Grinder, highlighting its metal gear housing, which contributes to its enhanced durability.

توضیحات تصویر: A person wearing protective gloves is holding the BLACK+DECKER G720X Angle Grinder, demonstrating the ergonomic 3-position side handle that allows for comfortable and controlled operation.

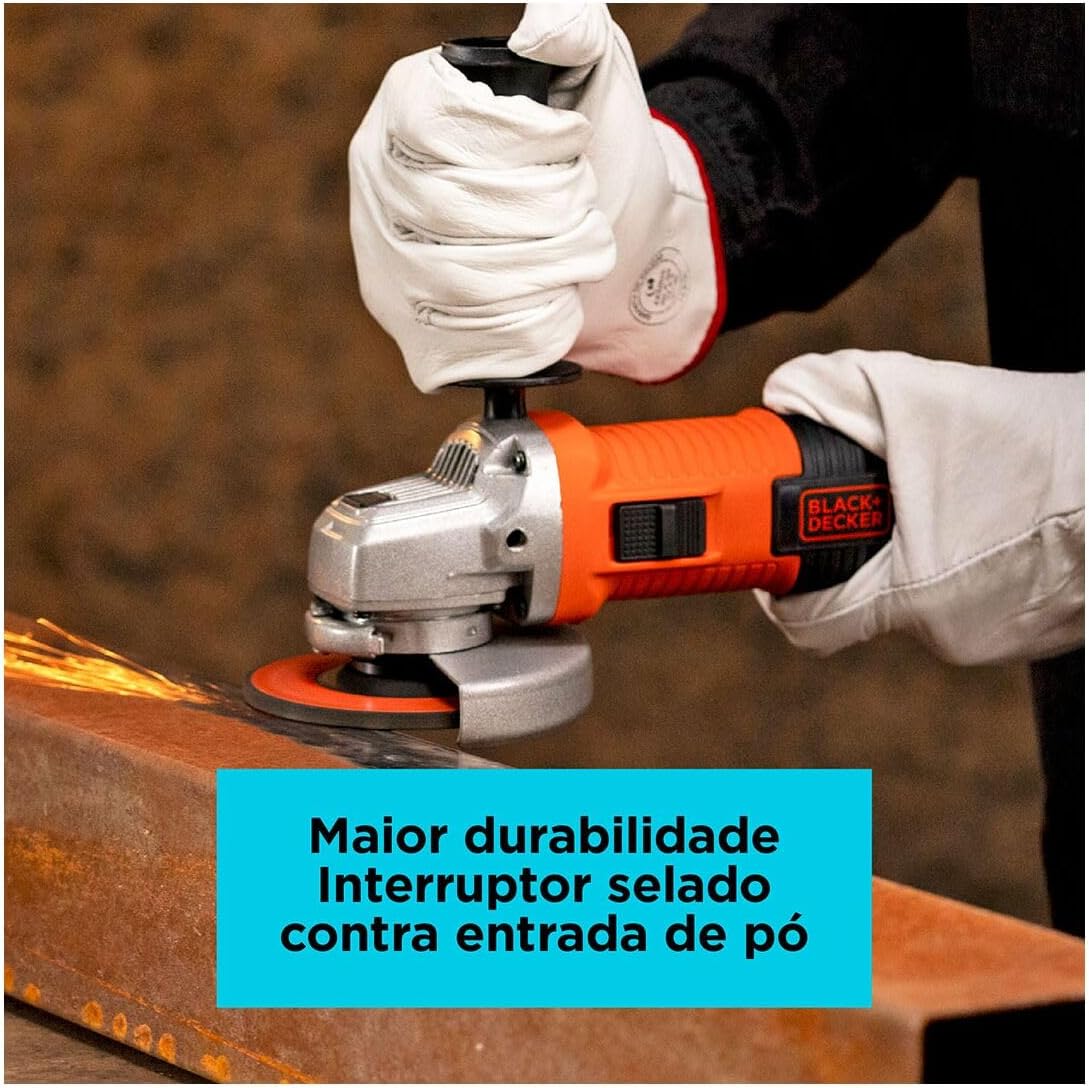

توضیحات تصویر: یک نمای نزدیک view of the BLACK+DECKER G720X Angle Grinder's sealed dust-proof switch, a feature designed to prevent dust entry and enhance the tool's durability.

تعمیر و نگهداری

Regular maintenance ensures the longevity and safe operation of your angle grinder. Always disconnect the tool from the power source before performing any maintenance.

تمیز کردن

• Keep the ventilation slots clean to prevent motor overheating. Use a soft brush or compressed air to clear dust and debris.
• قسمت بیرونی ابزار را با تبلیغ پاک کنیدamp پارچه از مواد شیمیایی خشن یا پاک کننده های ساینده استفاده نکنید.

بازرسی لوازم جانبی

• Regularly inspect grinding and cutting wheels for wear, cracks, or damage. Replace worn or damaged accessories immediately.
• Ensure the guard is clean and free from obstructions, and that it can be adjusted and secured properly.

Carbon Brushes (if applicable)

• The motor is equipped with carbon brushes. If the tool experiences reduced power or intermittent operation, the brushes may need inspection or replacement. This should ideally be performed by a qualified service technician.

عیب یابی

برای مشکلات رایج و راه‌حل‌های آنها به جدول زیر مراجعه کنید.

مشخصات

Technical specifications for the BLACK+DECKER G720X Angle Grinder:

توضیحات تصویر: An image illustrating the dimensions of the BLACK+DECKER G720X Angle Grinder, showing its length (32cm), width (13cm), and height (12cm).

گارانتی و پشتیبانی

BLACK+DECKER products are manufactured to high-quality standards and are guaranteed against manufacturing defects. Please retain your proof of purchase for warranty claims.

• گارانتی استاندارد: Refer to the warranty card included with your product for specific terms and duration.
• گارانتی تمدید شده: Extended warranty options may be available for purchase, offering additional coverage against failures and defects. For example, 12-month or 24-month extended warranties.
• پشتیبانی مشتری: For technical assistance, service, or warranty inquiries, please contact BLACK+DECKER customer service or visit their official webسایت
