1. اطلاعات ایمنی
لطفاً قبل از اقدام به مونتاژ، نصب یا استفاده از این محصول، کل این دفترچه راهنما را مطالعه و درک کنید. عدم رعایت این دستورالعملها میتواند منجر به برقگرفتگی، آتشسوزی یا آسیب جدی شخصی شود.
- All electrical connections must be in accordance with local codes, ordinances, and the National Electric Code (NEC).
- نصب باید توسط یک برقکار ماهر انجام شود.
- قبل از نصب یا تعمیر و نگهداری، همیشه برق را از قطع کننده مدار اصلی قطع کنید.
- مطمئن شوید که محل نصب میتواند وزن فن (تقریباً ۲۰ پوند) را تحمل کند.
- در حین نصب یا تمیز کردن، نگهدارندههای تیغه را خم نکنید.
2. محتویات بسته
قبل از شروع نصب، از وجود همه اجزا اطمینان حاصل کنید:
- مونتاژ موتور فن
- 8 تیغه آلومینیومی
- LED Light Kit (32W, 3000K/4500K/6000K)
- کنترل از راه دور با پایه دیواری
- براکت نصب
- Downrods (4.5", 12", and 24" lengths)
- سایبان
- گلوب نور
- Hardware Pack (screws, wire nuts, pins)
3. دستورالعمل نصب
Refer to the installation video for a visual guide. Ensure power is disconnected at the circuit breaker before starting.
Video: Step-by-step guide on installing the WINGBO 80 Inch Industrial Ceiling Fan.
- Install Fan Mounting Bracket: Secure the mounting bracket to the ceiling junction box using appropriate screws. Ensure it is firmly attached and can support the fan's weight.
- وصل کردن تیغه ها: Attach each aluminum blade to the fan motor assembly using the provided screws. Ensure all screws are tightened securely.
- کیت چراغ LED را نصب کنید: Connect the LED light kit wires to the corresponding wires on the fan motor assembly. Secure the light kit in place.
- Downrod را نصب کنید: Select the desired downrod length (4.5", 12", or 24"). Feed the fan wires through the downrod. Secure the downrod to the fan motor assembly with the provided pin and screws.
- Hang the Motor Assembly: مجموعه موتور فن را با دقت بلند کنید و آن را به براکت نصب آویزان کنید.
- اتصال سیم ها: Connect the fan's wires to the receiver module, matching colors (e.g., White to White, Blue to Blue, Red to Red, Yellow to Yellow, Grey to Grey). Then, connect the receiver module's wires to the ceiling's electrical wires (White to Neutral, Black to Hot, Green/Yellow to Ground) using wire nuts.
- Install Receiver Module: Carefully tuck the connected wires and the receiver module into the mounting bracket.
- سایبان را وصل کنید: Slide the canopy up the downrod and secure it to the mounting bracket with screws, covering the wiring connections.
- Install Light Globe: Twist or snap the light globe onto the LED light kit, ensuring it is securely fastened.
Image: Product dimensions and available downrod lengths for various ceiling heights.
Image: The three included downrod options for flexible installation.
4. دستورالعمل های عملیاتی
The WINGBO ceiling fan is operated using the included remote control. Ensure the remote has working batteries.
Image: Remote control for fan and light functions.
کنترل سرعت فن
- The remote features 6-speed settings. Press the corresponding number button (1-6) to adjust the fan speed.
- برای روشن یا خاموش کردن فن، دکمه پاور را فشار دهید.
کنترل نور
- The integrated LED light offers 3 color temperature settings (3CCT: 3000K Warm White, 4500K Natural White, 6000K Cool White).
- Press the light button to cycle through the color temperatures or turn the light on/off.
Reversible Motor Function (Summer/Winter Mode)
The fan features a reversible DC motor to optimize airflow for different seasons:

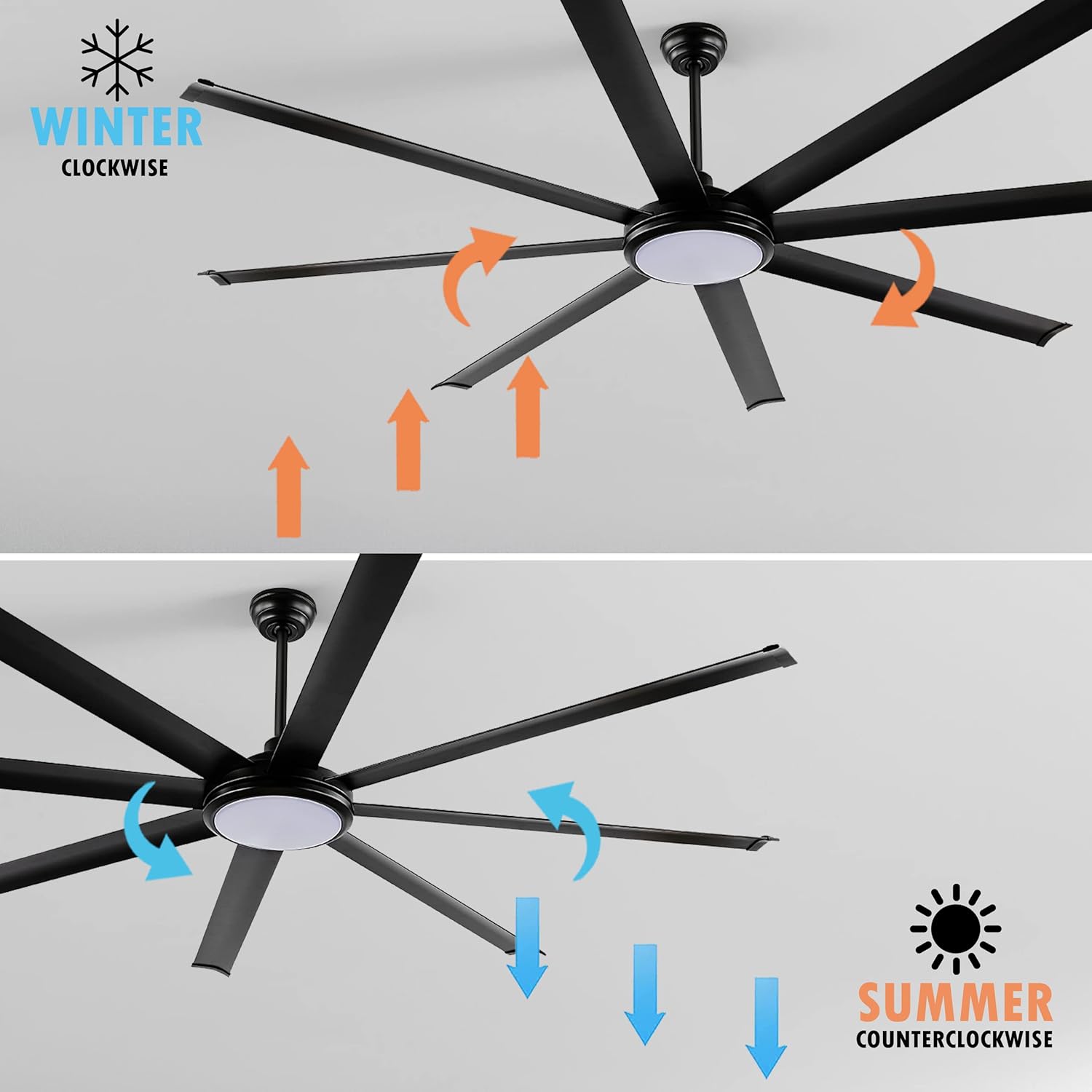

Image: Fan direction for optimal airflow in summer and winter.
- Summer Mode (Counter-Clockwise): پرههای پنکه در خلاف جهت عقربههای ساعت میچرخند و هوا را به سمت پایین هل میدهند تا نسیم خنکی ایجاد شود.
- حالت زمستانی (در جهت عقربههای ساعت): The fan blades rotate clockwise, drawing air upwards to circulate warm air trapped near the ceiling, helping to warm the room.
- Use the reverse button on the remote control to switch between these modes.
5. تعمیر و نگهداری
نگهداری منظم، عملکرد بهینه و طول عمر پنکه سقفی شما را تضمین میکند.
- تمیز کردن: پرههای فن و محفظه موتور را به صورت دورهای با یک اسفنج نرم و مرطوب تمیز کنید.amp پارچه از پاک کننده ها یا حلال های ساینده استفاده نکنید.
- بررسی اتصالات: Annually, check all screws and connections for tightness. Due to the fan's movement, some connections may become loose over time.
- روغن کاری: موتور DC به طور دائم روغن کاری می شود و نیازی به روغن کاری اضافی ندارد.
6 عیب یابی
اگر با فن خود مشکل دارید، به مشکلات و راهحلهای رایج زیر مراجعه کنید:
| مشکل | علت احتمالی | راه حل |
|---|---|---|
| فن شروع نمی شود | برق به فن نمیرسد؛ اتصالات سیمها شل است؛ باتری ریموت کنترل تمام شده است. | Check circuit breaker and wall switch; Ensure all wire connections are secure; Replace remote control batteries. |
| فن پر سر و صدا است | Loose motor housing screws; Loose blade attachment screws; Fan blades unbalanced. | Tighten all screws on the motor housing and blade attachments; Use a balancing kit to balance the blades. |
| نور کار نمی کند | اتصال سیم شل به کیت چراغ؛ کیت چراغ LED معیوب. | Check light kit wiring connections; Contact customer support if the LED light kit is faulty. |
| کنترل از راه دور کار نمی کند | Dead batteries; Incorrect pairing. | Replace batteries; Refer to remote control pairing instructions (if applicable, usually in a separate remote manual). |
7. مشخصات
| ویژگی | جزئیات |
|---|---|
| نام تجاری | WINGBO |
| نام مدل | WINGBO 80" Ceiling Fan (SYCF8002) |
| رنگ | مشکی مات |
| ابعاد محصول | 80 اینچ × 80 اینچ × 33 اینچ |
| تعداد تیغه ها | 8 |
| منبع تغذیه | DC |
| لایت واتtage | ۲۴ وات (الایدی) |
| جلدtage | 120 ولت |
| روش کنترل | از راه دور |
| تعداد سطوح قدرت | 6 |
| نوع موتور | DC |
| نوع نصب | سیم کشی شده |
| استفاده در فضای باز/داخلی | Indoor (suitable for damp مکان ها) |
| اجزای شامل | Remote, 3 Downrods (4.5", 12", 24") |
8. گارانتی و پشتیبانی
WINGBO is committed to providing quality products and customer satisfaction.
Image: WINGBO After-Sales Assurance details.
- گارانتی موتور: 10 سال
- گارانتی لوازم جانبی: 3 سال
- پشتیبانی فنی: 24/7 assistance is available for any product-related inquiries or issues.
For further assistance, please refer to the contact information provided with your purchase or visit the official WINGBO webسایت
