1. مقدمه
The Argox AS8520 is a high-performance cordless imager designed for efficient barcode scanning. It features advanced wireless communication technology, allowing for a data transmission range of up to 100 meters. Equipped with a long-lasting Li-ion battery and an IP42 sealing level, the AS8520 is built for durability and mobility across various environments, including offices, supermarkets, warehouses, and manufacturing facilities.
2. محصول تمام شدview
The AS8520 barcode scanner is designed for comfortable handling and robust performance. Key components include the scanning window, trigger button, and ergonomic grip.

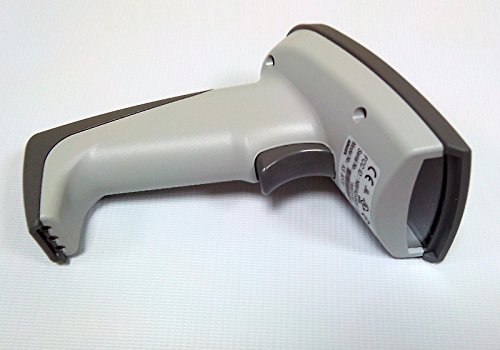

شکل 2.1: سمت view of the Argox AS8520 Barcode Scanner, showing the ergonomic handle and trigger button.
شکل 2.2: جلو view of the Argox AS8520 Barcode Scanner, highlighting the scanning window and product labels.
3. راهنمای راه اندازی
3.1. نصب و شارژ باتری
- Ensure the scanner is powered off before installing or removing the battery.
- Locate the battery compartment on the scanner handle.
- Insert the Li-ion battery pack, ensuring correct polarity.
- محفظه باتری را محکم ببندید.
- Connect the scanner to its charging base or power adapter using the provided cable. Allow the battery to fully charge before first use.
۴.۱ اتصال به دستگاه میزبان
The Argox AS8520 can connect wirelessly to various host devices, including desktops, laptops, and smartphones. Refer to the separate quick start guide for specific pairing instructions for your operating system or device type.
4. دستورالعمل های عملیاتی
۴.۱ اسکن اولیه
- مطمئن شوید که اسکنر روشن است و با موفقیت به دستگاه میزبان شما متصل شده است.
- Point the scanning window towards the barcode you wish to scan.
- Press and hold the trigger button. A red LED light source (630nm Visible Red LED) will illuminate the barcode.
- Position the scanner at an appropriate distance (the AS8520 offers superior depth of field up to 40 inches on 40-mil codes) until the barcode is successfully read. A successful scan is typically indicated by an audible beep and/or a visual indicator.
- دکمه ماشه را رها کنید.
۳. ویژگیهای اسکن پیشرفته
- Rapid Scan Rate: The AS8520 provides a rapid scan rate of 450 scans/sec for efficient data capture.
- Barcode Symbology Support: Supports GS1 Databar (RSS) and CS (Composite Symbology) barcodes.
- Sunlight Readability: Designed to be readable under direct sunlight conditions.
5. تعمیر و نگهداری
۴.۱ تمیز کردن اسکنر
- Ensure the scanner is powered off before cleaning.
- از پارچه نرم و بدون پرز به آرامی استفاده کنیدampبا آب یا یک محلول تمیزکننده ملایم، سطح بیرونی اسکنر را پاک کنید.
- برای جلوگیری از خراشیدگی، از پارچه تمیزکننده لنز برای پنجره اسکن استفاده کنید.
- Do not use abrasive cleaners, solvents, or immerse the scanner in liquid. The IP42 sealing level protects against dust and light water splashes, but not full immersion.
5.2. مراقبت از باتری
- To maximize battery life, avoid fully discharging the Li-ion battery frequently.
- اسکنر را در صورت عدم استفاده برای مدت طولانی، در جای خشک و خنک نگهداری کنید.
- If the battery performance degrades significantly, consider replacing it with an authorized Argox replacement battery.
6 عیب یابی
| مشکل | علت احتمالی | راه حل |
|---|---|---|
| اسکنر روشن نمیشود. | Battery is discharged or not properly installed. | باتری را شارژ کنید. مطمئن شوید که باتری به درستی در محفظه خود قرار گرفته است. |
| اسکنر بارکدها را نمی خواند. | Barcode is damaged, scanner is too far/close, or incorrect symbology settings. | Ensure the barcode is clear. Adjust scanning distance. Check scanner programming for supported barcode types. |
| هیچ دادهای به دستگاه میزبان منتقل نمیشود. | Scanner not paired or out of range. | Re-pair the scanner with the host device. Ensure the scanner is within the 100-meter transmission range. |
| اسکنر پاسخگو نیست. | نقص موقت نرمافزاری. | Perform a soft reset by powering off and then on the scanner. If issues persist, consult the manufacturer's support. |
7. مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| مدل | AS8520 |
| نرخ اسکن | 450 اسکن در ثانیه |
| منبع نور | 630nm Visible Red LED |
| عملکرد اسکن | Starting at 0.1mm (4 mil) |
| عمق میدان | Up to 40 inches on 40-mil codes |
| محدوده انتقال داده | 100 meters (wireless) |
| دستگاه های سازگار | دسکتاپ، لپتاپ، گوشی هوشمند |
| منبع تغذیه | Battery Powered (Li-ion battery pack) |
| دمای عملیاتی | 0 درجه سانتی گراد تا 50 درجه سانتی گراد (32 درجه فارنهایت تا 122 درجه فارنهایت) |
| دمای ذخیره سازی | -20 درجه سانتی گراد تا 70 درجه سانتی گراد (-4 درجه فارنهایت تا 158 درجه فارنهایت) |
| رطوبت | رطوبت نسبی 10٪ تا 90٪، غیر متراکم |
| سطح نور | تا 70,000 لوکس |
| Current - Operating | 225 میلی آمپر @ 4.2 VDC |
| Current - Standby | 32 میلی آمپر @ 4.2 VDC |
| Power - Operating | 900 مگاوات |
| Power - Standby | 150 مگاوات |
| Reliability (Trigger) | 1,000,000 بار |
| Reliability (Cable) | 320,000 times (90° bend) |
| مشخصات رها کردن | 1.5 متر |
| Sealing Level | IP42 |
| وزن مورد | 1.3 کیلوگرم |
| GTIN/UPC | 702563636336 |
8. گارانتی و پشتیبانی
For detailed warranty information, please refer to the warranty card included with your product or visit the official Argox website. For technical support, service, or replacement parts, please contact your authorized Argox reseller or Argox customer service directly.
