Kit de suspensión neumática y compresor maXpeedingrods para Dodge Ram 2500/3500 4WD

Manual del usuario: Kit de bolsas de suspensión neumática trasera y kit de compresor de aire integrado maXpeedingrods

Marca: varillas maXpeeding | Modelo: Kit de suspensión neumática y compresor para Dodge Ram 2500/3500 4WD

1. Introducción

Este manual proporciona información esencial para la instalación, el funcionamiento y el mantenimiento de su kit de bolsas de suspensión neumática trasera de 2277 kg (5000 lb) y kit de compresor de aire integrado maXpeedingrods. Este sistema está diseñado para mejorar la estabilidad y la comodidad de su vehículo al transportar cargas pesadas o remolcar un remolque, eliminando la inclinación y reduciendo el balanceo del mismo. Lea este manual detenidamente antes de instalarlo y usarlo para garantizar su correcto funcionamiento y seguridad.

Componentes completos del kit de bolsas de suspensión neumática trasera maXpeedingrods de 5000 lb y del kit de compresor de aire a bordo dispuestos.

Imagen 1.1: Másview del kit de compresor y suspensión neumática maXpeedingrods, que muestra todos los componentes incluidos.

2. Componentes del producto

El kit de compresor y suspensión neumática maXpeedingrods incluye los siguientes componentes principales:

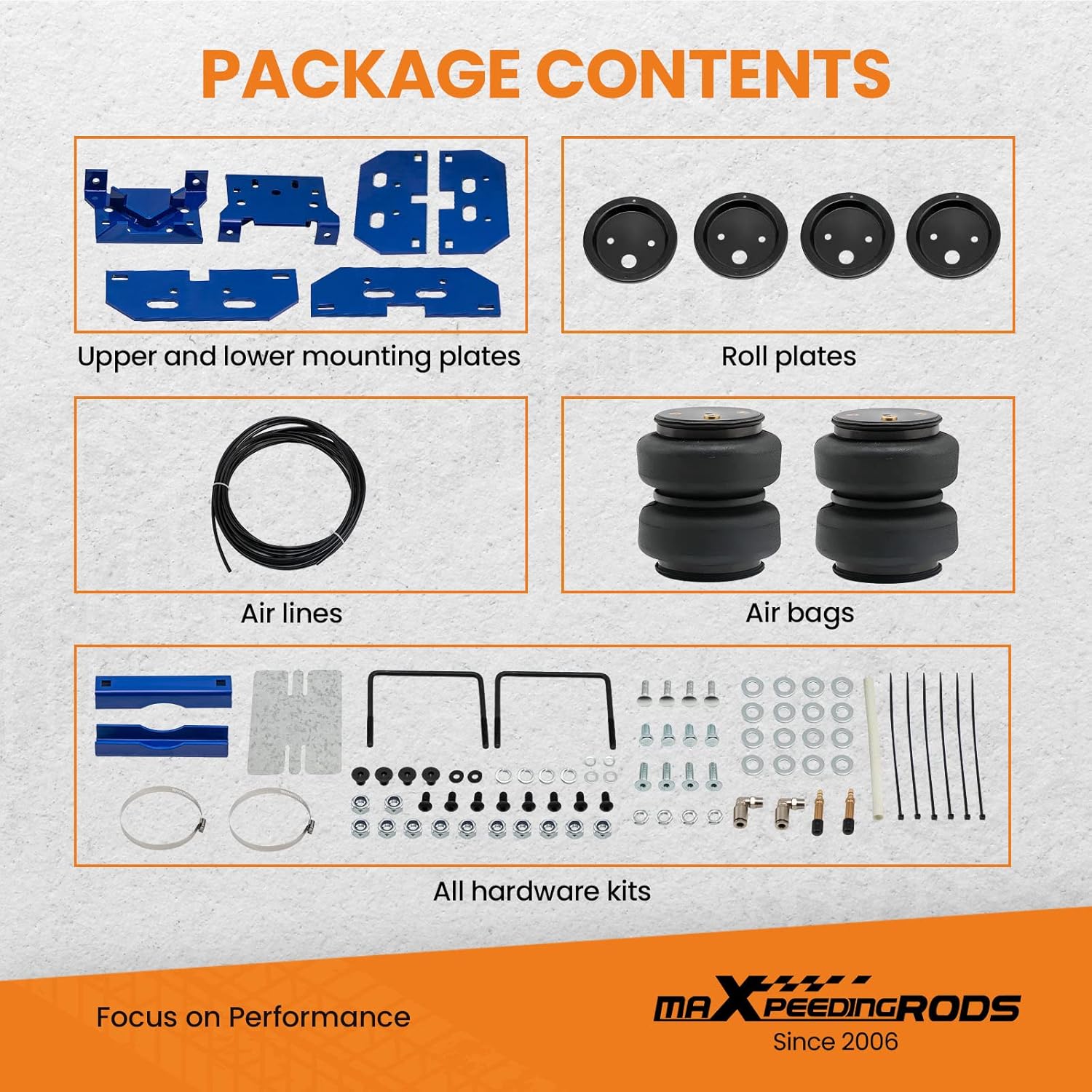

Diagrama que muestra el contenido del paquete, incluidas las placas de montaje superior e inferior, placas antivuelco, líneas de aire, bolsas de aire y varios kits de hardware.

Imagen 2.1: Detallada view del contenido del paquete del kit.

Componentes de la bolsa de suspensión neumática:

Bolsas de aire (2)
Placas de montaje superior e inferior
Platos enrollables
Líneas aéreas
Todos los kits de hardware necesarios (pernos, tuercas, arandelas, accesorios, bridas, etc.)

Componentes del kit de compresor de aire a bordo:

Compresor de aire MXR de 12 V (negro)
Panel de indicadores (con botones para inflado/desinflado)
Línea de aire (6M, ̘6*1)
Arnés de cables (2.5 m, negro)
Arnés de cables (8.5 m, rojo)
Arnés de relé (1 M)
Conectores en T (3)
Kit de hardware de montaje

3. Especificaciones

Especificaciones del resorte neumático:

Condición	Para estrenar
Perforación requerida	NO
PSI mínimo	5 PSI
PSI máximo	100 PSI
Parachoques de rebote interno	Incluido
Colocación en el vehículo	Trasero izquierdo y derecho
Capacidad de carga	Hasta 5000 libras
Altura de diseño	180 milímetros
Ataque	100 milímetros
Máx. Extendido	200 milímetros
Mínimo comprimido	100 milímetros

Diagrama que muestra las dimensiones del resorte neumático, incluida la altura de diseño, la carrera y las longitudes comprimidas/extendidas.

Imagen 3.1: Dimensiones y especificaciones del resorte neumático.

De cerca view del parachoques interno dentro del resorte neumático, diseñado para evitar que toque fondo.

Imagen 3.2: El parachoques interno evita que la suspensión toque fondo abruptamente cuando está completamente comprimida.

Especificaciones del compresor de aire:

Tipo: Compresor de aire MXR de 12 V
Presión máxima de aire: 100 PSI
Presión de trabajo recomendada: 5-70 PSI
Diseño: Compacto con carcasa impermeable.

Imagen que muestra el diseño compacto del compresor de aire a bordo con carcasa impermeable, montado en el chasis de un vehículo.

Imagen 3.3: El compresor de aire a bordo presenta un diseño compacto y es resistente al agua.asing para durabilidad.

4. Aplicaciones y compatibilidad

Este kit está diseñado para las siguientes aplicaciones de vehículos:

Para Dodge RAM 2500 4WD (2011-2013)
Para camioneta Dodge RAM 2500 4WD (2003-2010)
Para Dodge RAM 3500 4WD (2011-2018)
Para camioneta Dodge RAM 3500 4WD (2003-2010)
Para RAM 2500 4WD (2011-2013)
Para RAM 3500 4WD (2011-2018)

Notas importantes de compatibilidad:

Se adapta a modelos de rueda trasera simple (SRW) y de rueda trasera doble (DRW).
Se adapta a todos los modelos sin enganche de quinta rueda.
Se adapta a la mayoría de aplicaciones de enganche de quinta rueda de montaje lateral.
No se adapta a aplicaciones de cabina y chasis.
Se adapta únicamente a modelos 4WD.

5. Información de seguridad

Observe siempre las siguientes precauciones de seguridad durante la instalación y el funcionamiento:

Instalación profesional recomendada: Debido a la complejidad de los sistemas de suspensión de vehículos, se recomienda encarecidamente que la instalación sea realizada por un mecánico calificado.
Soporte de vehículos: Asegúrese siempre de que el vehículo esté correctamente apoyado sobre soportes de gato o un elevador antes de trabajar debajo. Nunca dependa únicamente del gato.
Equipo de protección personal: Use gafas de seguridad, guantes y otros equipos de protección personal (EPP) adecuados durante la instalación.
Presión del aire: Nunca exceda la presión de aire máxima recomendada de 100 PSI para los resortes neumáticos. Mantenga un mínimo de 5 PSI en todo momento para evitar daños.
Conexiones eléctricas: Asegúrese de que todas las conexiones eléctricas estén seguras y correctamente aisladas para evitar cortocircuitos y riesgos eléctricos. Desconecte la batería del vehículo antes de trabajar en componentes eléctricos.
Enrutamiento de líneas aéreas: Coloque las líneas de aire lejos de bordes afilados, componentes de escape calientes y piezas móviles para evitar daños y fugas.
Capacidad de carga: No exceda el Peso Bruto Vehicular (GVWR) ni el Peso Bruto por Eje (GAWR) del vehículo, incluso con la suspensión neumática instalada. Esta mejora la nivelación y la calidad de la suspensión, pero no aumenta la capacidad de carga del vehículo por encima de su valor de fábrica.

6. Configuración e instalación

Este kit está diseñado para una instalación sencilla, sin necesidad de taladrar los resortes neumáticos. Sin embargo, es fundamental que las líneas de aire y el cableado eléctrico del compresor estén correctamente enrutados.

Diagrama que ilustra el proceso de instalación del sistema de suspensión neumática y el compresor a bordo, mostrando las conexiones de las líneas de aire y los tiempos de inflado.

Imagen 6.1: Diagrama de instalación simplificado y tiempos de inflado aproximados como referencia.

Pasos generales de instalación (consulte a un profesional si no está seguro):

Preparar el vehículo: Estacione el vehículo en una superficie nivelada, ponga el freno de estacionamiento y bloquee las ruedas. Levante la parte trasera del vehículo y apóyela firmemente con soportes de gato. Retire las ruedas traseras si es necesario para acceder.
Eliminar componentes existentes: Siga las instrucciones específicas del vehículo para quitar cualquier tope o componente existente que interfiera con la instalación del airbag.
Instalación de resortes neumáticos: Coloque las bolsas de aire con sus placas de montaje según las instrucciones específicas del vehículo. Fíjelas con los herrajes incluidos. Asegúrese de que las bolsas de aire estén correctamente asentadas y alineadas.
Ruta Líneas Aéreas: Conecte las líneas de aire a las cámaras de aire. Aléjelas del escape caliente, bordes afilados y componentes móviles de la suspensión. Asegúrelas con bridas.
Monte el compresor y el panel de indicadores: Elija una ubicación adecuada para el compresor de aire MXR de 12 V, idealmente protegida de los residuos de la carretera y la humedad (por ejemplo, debajo de la caja del camión, dentro del larguero del chasis). Monte el panel de instrumentos dentro de la cabina del vehículo, en un lugar accesible.
Compresor de alambre: Conecte el compresor al sistema eléctrico del vehículo según el diagrama de cableado incluido en el kit. Asegúrese de que las conexiones de los fusibles y relés sean correctas. Conecte el cableado del panel de instrumentos al compresor.
Conecte las líneas de aire al compresor: Conecte las líneas de aire enrutadas desde los resortes neumáticos al colector o a los conectores en T del compresor, y luego al panel de instrumentos. Asegúrese de que todas las conexiones estén bien ajustadas y sin fugas.
Sistema de prueba: Una vez instalados todos los componentes, baje el vehículo. Infle las cámaras de aire a la presión de funcionamiento recomendada (5-70 PSI) y revise si hay fugas de aire con una solución de agua jabonosa. Verifique el correcto funcionamiento del compresor y el panel de instrumentos.

7. Instrucciones de funcionamiento

El sistema de compresor de aire a bordo permite un ajuste cómodo de la presión de aire desde el asiento del conductor.

Imagen que muestra una mano presionando un botón en el panel de instrumentos dentro de un vehículo, lo que indica un control conveniente de la presión del aire desde el asiento del conductor.

Imagen 7.1: Controle la presión del aire cómodamente desde el asiento del conductor utilizando el panel de indicadores.

Diagrama que ilustra el sistema de aire de ruta única, mostrando líneas de aire que conectan ambos resortes neumáticos a un solo compresor para una distribución uniforme de la presión.

Imagen 7.2: El sistema de ruta única asegura una distribución uniforme de la presión, elevando ambos resortes simultáneamente.

Imagen que muestra un camión con un sistema de suspensión neumática, resaltando su capacidad de nivelación de carga de hasta 5000 libras.

Imagen 7.3: El sistema proporciona capacidad de nivelación de carga de hasta 5000 libras, mejorando la estabilidad durante el transporte.

Ajuste de la presión del aire:

Inflación: Para aumentar la presión de aire, presione el botón "Arriba" en el panel del manómetro. El compresor se activará e inflará los resortes neumáticos. Controle el manómetro para alcanzar la presión deseada.
Deflación: Para disminuir la presión de aire, presione el botón "Abajo" en el panel de instrumentos. Se liberará el aire de los resortes.
Presión recomendada: Mantenga una presión mínima de 5 PSI en las cámaras de aire en todo momento, incluso sin carga. En condiciones de carga, ajuste la presión entre 5 PSI y 70 PSI para lograr una conducción uniforme y un confort óptimo. Nunca exceda los 100 PSI.
Sistema de ruta única: Este sistema infla ambos resortes neumáticos simultáneamente, asegurando una distribución uniforme de la presión y un andar equilibrado.

8. Mantenimiento

El mantenimiento regular ayuda a garantizar la longevidad y el rendimiento óptimo de su sistema de suspensión neumática:

Inspeccionar las líneas de aire: Revise periódicamente todas las líneas de aire para detectar torceduras, rozaduras o signos de desgaste. Asegúrese de que estén bien sujetas y alejadas de fuentes de calor o piezas móviles.
Compruebe si hay fugas: Al menos una vez al mes, o antes de viajes largos, revise todo el sistema para detectar fugas de aire con una solución de agua jabonosa. Rocíe las conexiones, las bolsas de aire y los accesorios. Las burbujas indican una fuga.
Limpiar el compresor: Mantenga el compresor de aire libre de suciedad y residuos. Aunque tiene una carcasa impermeable, la acumulación excesiva puede afectar su rendimiento.
Mantener la presión mínima: Mantenga siempre al menos 5 PSI en los resortes neumáticos para evitar daños a los componentes internos y al caucho.
Inspeccionar las bolsas de aire: Inspeccione visualmente las bolsas de aire para detectar cualquier signo de agrietamiento, podredumbre seca o daño físico.

9. Solución de problemas

Si tiene problemas con su sistema de suspensión neumática, consulte los siguientes problemas y soluciones comunes:

Problema	Posible causa	Solución
Los resortes neumáticos no se inflan ni desinflan	No llega energía al compresor; Fusible quemado; Conexión eléctrica suelta; Mal funcionamiento del compresor; Bloqueo en la línea de aire.	Verifique la caja de fusibles del vehículo; Verifique que todas las conexiones eléctricas estén seguras; Pruebe el compresor para verificar que tenga energía; Inspeccione las líneas de aire para detectar torceduras o bloqueos.
Los resortes neumáticos pierden presión con el tiempo	Fuga de aire en el sistema (accesorios, líneas de aire, bolsa de aire); bolsa de aire dañada.	Rocíe agua jabonosa en todas las conexiones y bolsas de aire para localizar fugas. Apriete las conexiones o reemplace los componentes dañados.
El compresor funciona pero los resortes neumáticos no se inflan	Línea de aire desconectada o muy doblada; el compresor no produce suficiente presión.	Verifique todas las conexiones de la línea de aire; inspeccione las líneas de aire para detectar dobleces severos; consulte a un profesional si la salida del compresor es baja.
El vehículo permanece desnivelado después del inflado	Distribución desigual de la carga; un resorte neumático desinflado o con fugas.	Ajustar la distribución de la carga; verificar las presiones individuales de los resortes neumáticos e inspeccionar si hay fugas en el lado inferior.

Si no puede resolver un problema con esta guía, comuníquese con el servicio de atención al cliente de maXpeedingrods o con un técnico automotriz calificado.

10. Garantía y soporte

Para obtener información específica sobre la garantía de su kit de bolsas de suspensión neumática y kit de compresor de aire integrado maXpeedingrods, consulte la tarjeta de garantía incluida con su producto o visite el sitio web oficial de maXpeedingrods. webSitio. Los términos de garantía generalmente cubren defectos de fabricación.

Para soporte técnico, asistencia con la instalación o consultas sobre piezas, contacte con el servicio de atención al cliente de maXpeedingrods a través de sus canales oficiales. Tenga a mano el modelo de su producto y la información de compra al contactar con el soporte.
