DCA 12V Mini Cordless Polisher and Sander User Manual

1. Producto terminadoview

The DCA 12V Mini Cordless Polisher and Sander (Model ADSP75(EK-EU01)) is a versatile tool designed for various applications including automotive polishing, waxing, and sanding. It features a high-efficiency brushless motor, two adjustable speed settings, and a compact, ergonomic design for comfortable and precise operation.

Las características principales incluyen:

• Motor sin escobillas: Provides increased power, efficiency, and extended tool life.
• Dos configuraciones de velocidad: Low speed (0-2800 RPM) for polishing and waxing, high speed (0-8300 RPM) for sanding.
• Sistema de batería dual: Includes two 2.0Ah 12V batteries for continuous operation and quick charging.
• Diseño ergonómico: Lightweight (approx. 1.1 kg) with a comfortable rubberized grip to reduce user fatigue.
• Cambio rápido de accesorios: Spindle lock for fast and secure plate changes.

Image 1.1: DCA 12V Mini Cordless Polisher and Sander in use, polishing a car surface.

2. Instrucciones de seguridad

Always observe basic safety precautions when using this power tool to reduce the risk of fire, electric shock, and personal injury.

• Seguridad en el área de trabajo: Mantenga su área de trabajo limpia y bien iluminada. No opere herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables.
• Seguridad eléctrica: Evite el contacto corporal con superficies conectadas a tierra. No exponga las herramientas eléctricas a la lluvia ni a la humedad.
• Seguridad personal: Always wear eye protection, dust mask, non-skid safety shoes, hard hat, or hearing protection as appropriate. Dress properly; avoid loose clothing or jewelry.
• Uso y cuidado de herramientas: No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. Desconecte la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o guardarla.
• Uso y cuidado de la herramienta a batería: Recargue únicamente con el cargador especificado por el fabricante. Utilice herramientas eléctricas únicamente con baterías específicamente diseñadas.

3. Contenido del paquete

Verifique que todos los artículos enumerados a continuación estén incluidos en su paquete. Si falta algún artículo o está dañado, comuníquese con su vendedor.

• DCA 12V Mini Cordless Polisher and Sander (ADSP75(EK-EU01)) x 1
• 2.0Ah 12V Lithium-ion Battery x 2
• Cargador rápido 3A x 1
• 75mm Self-adhesive Backing Plate x 2
• 75mm Coarse Polishing Sponge Pad x 2
• 75mm Fine Polishing Sponge Pad x 2
• 75mm Wool Polishing Pad x 2
• 50mm Abrasive Disc x 1
• 50mm Sanding Plate x 1
• Auxiliary Handle x 1
• Bolsa de herramientas x 1
• Manual de usuario x 1

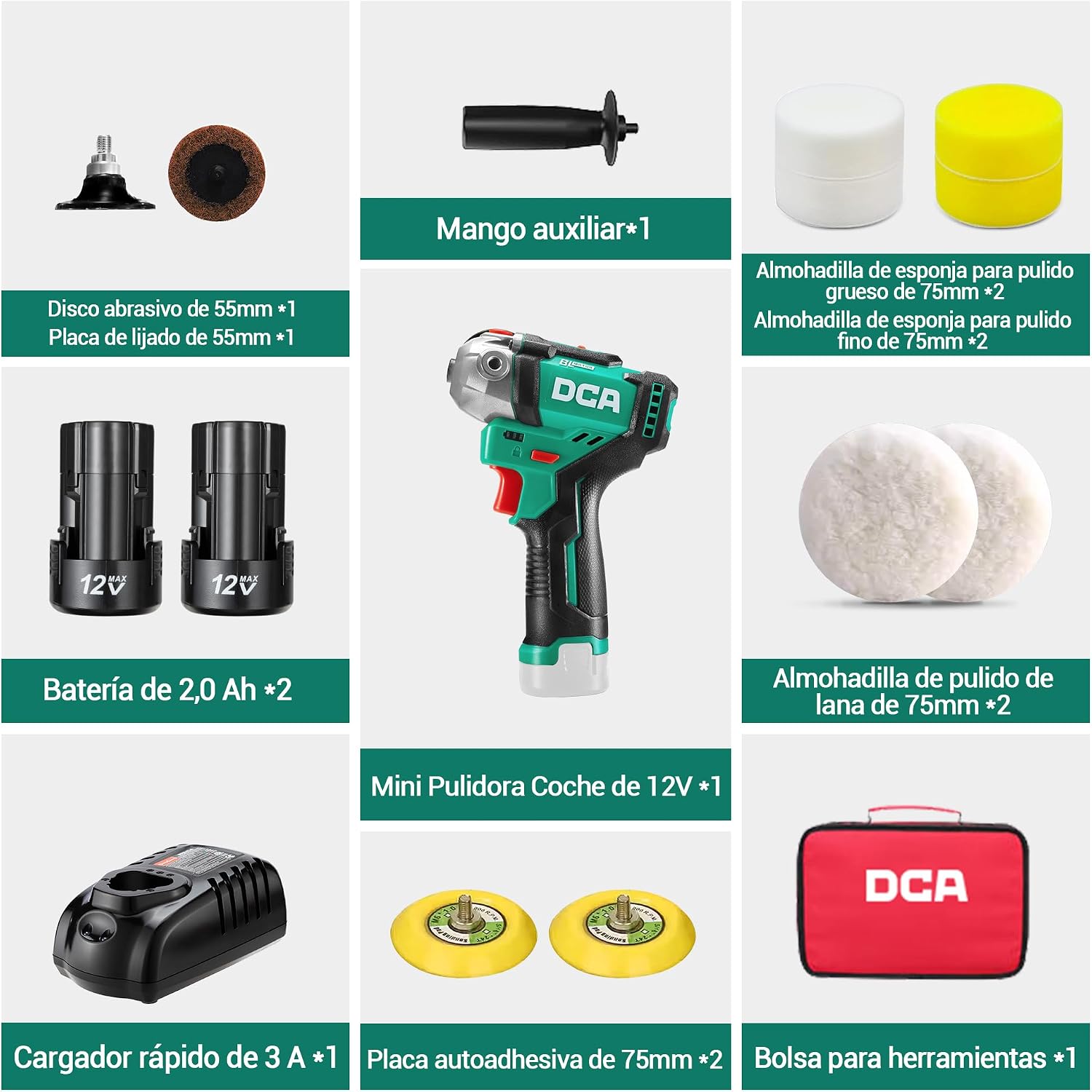

Image 3.1: All components included in the DCA 12V Mini Cordless Polisher and Sander kit.

4. Componentes del producto

Familiarize yourself with the parts of your DCA 12V Mini Cordless Polisher and Sander for safe and effective operation.

Image 4.1: Diagram showing the main components of the polisher/sander, including auxiliary handle, 75mm self-adhesive plate, battery indicator, safety switch, trigger, battery, spindle lock cap, and speed control switch.

5. Configuración

5.1. Instalación y carga de la batería

1. Insert the 12V battery into the charger. Ensure it clicks into place.
2. Plug the charger into a power outlet. The indicator light on the charger will show the charging status. A full charge takes approximately 40 minutes.
3. Una vez completamente cargada, retire la batería del cargador.
4. Align the charged battery with the battery slot on the tool and slide it in until it locks securely.

Image 5.1: Illustration of the 12V battery charging process and its protective features.

5.2. Colocación de las almohadillas de pulido

1. Asegúrese de que la herramienta esté apagada y que la batería esté extraída por seguridad.
2. Mantenga presionado el botón de bloqueo del husillo para evitar que el eje gire.
3. Screw the 75mm self-adhesive backing plate onto the spindle until it is hand-tight.
4. Attach the desired 75mm polishing sponge pad (coarse or fine) or wool polishing pad to the backing plate using its hook-and-loop fastener.

Image 5.2: Demonstrating the quick attachment of a 75mm hook and loop polishing pad.

5.3. Attaching Sanding Disc

1. For safety, ensure the tool is off and the battery is removed.
2. Press the safety switch to lock the tool.
3. Screw the 50mm sanding plate onto the drive shaft and tighten it.
4. Attach the 50mm abrasive disc to the sanding plate.
5. Once installed, unlock the safety switch to begin work.

Image 5.3: Step-by-step guide for attaching the 50mm sanding plate and abrasive disc.

6. Instrucciones de funcionamiento

6.1. Encendido/apagado y ajuste de velocidad

1. Asegúrese de que la batería esté instalada de forma segura.
2. To turn on the tool, press the trigger switch. The tool features a soft start function to prevent accidental splashing.
3. Adjust the speed using the 2-speed switch located on the tool. Position 1 (0-2800 RPM) is for polishing and waxing. Position 2 (0-8300 RPM) is for sanding.
4. Para apagar la herramienta, suelte el gatillo.

Image 6.1: Illustration of the two adjustable speed settings for polishing and sanding.

6.2. Técnicas de aplicación

The DCA polisher/sander is suitable for a variety of tasks:

• Automotive Polishing & Waxing: Use low speed (0-2800 RPM) with appropriate polishing pads and compounds to remove swirls, light scratches, and apply wax for a brilliant finish.
• Wood/Tile Polishing & Waxing: Apply low speed for delicate surfaces to restore shine without damage.
• Glass Polishing: Can be used for light polishing on glass surfaces with suitable pads and compounds.
• Metal Sanding: Use high speed (0-8300 RPM) with the 50mm abrasive disc for sanding metal surfaces.

Imagen 6.2: Examples of the polisher/sander being used for automotive polishing, wood/tile polishing, glass polishing, and metal sanding.

7. Mantenimiento

El mantenimiento regular garantiza la longevidad y el rendimiento óptimo de su herramienta.

• Limpieza: Después de cada uso, limpie la herramienta con un paño limpio y seco.amp Paño. No utilice productos químicos agresivos ni limpiadores abrasivos. Asegúrese de que las aberturas de ventilación estén libres de polvo y residuos.
• Cuidado de accesorios: Clean polishing pads and sanding discs according to their specific instructions. Replace worn or damaged accessories promptly.
• Almacenamiento de la batería: Guarde las baterías en un lugar fresco y seco, alejado de la luz solar directa y de temperaturas extremas. Para un almacenamiento prolongado, cargue las baterías aproximadamente al 50 % de su capacidad.
• Inspección general: Periodically check for loose screws, damaged cords, or any other signs of wear. If any issues are found, have the tool serviced by qualified personnel.

8. Solución de problemas

If you encounter issues with your DCA 12V Mini Cordless Polisher and Sander, refer to the following common problems and solutions:

9. Especificaciones

10. Vídeo oficial del producto

Watch the official product video for a visual guide on the features and applications of the DCA 12V Mini Cordless Polisher and Sander.

11. Garantía y soporte

DCA provides a 24-month technical assistance for this product. For warranty claims, technical support, or replacement parts, please contact your retailer or visit the official DCA webSitio. Conserve su recibo de compra como comprobante de compra.
