Introducción
Gracias por elegir el escáner OBD2 bidireccional ANCEL DS160. Esta completa herramienta de diagnóstico está diseñada para brindar análisis exhaustivos y servicios de mantenimiento para diversos sistemas del vehículo, especialmente optimizada para vehículos Ford. Este manual le guiará en la configuración, operación, mantenimiento y resolución de problemas de su escáner DS160 y su estuche protector, asegurándose de que aproveche al máximo su dispositivo.
El ANCEL DS160 es una herramienta poderosa tanto para técnicos profesionales como para entusiastas del automóvil, que ofrece diagnósticos de sistema completo y una amplia gama de servicios de reinicio en caliente para mantener su vehículo funcionando de manera eficiente y segura.
Producto terminadoview
El sistema ANCEL DS160 incluye la unidad de escáner de diagnóstico y un estuche de transporte protector duradero.
Imagen: El escáner OBD2 bidireccional ANCEL DS160 se muestra junto con su estuche protector de transporte.
Características del escáner ANCEL DS160:
- Herramienta de escaneo de sistema completo: Ofrece un análisis completo de todos los sistemas principales del vehículo, incluidos motor, transmisión, ABS, airbag, SAS, PCM, BCM, ESP y más.
- 30+ Servicios de reinicio en caliente: Incluye funciones como reinicio de AdBlue, reinicio de aceite, reinicio del ángulo de dirección, purga de ABS, coincidencia de batería, codificación de inyectores, reaprendizaje del acelerador eléctrico, reinicio de frenos, equilibrio de potencia, prueba de economía de combustible y muchas otras.
- Pantalla táctil de 5 pulgadas: Proporciona una interfaz intuitiva y fácil de usar para la navegación y el funcionamiento.
- Hardware eficiente: Equipado con una CPU de 4 núcleos a 1.3 GHz, 2 GB de RAM, 32 GB de ROM y una batería de 1500 mAh para un rendimiento potente y rápido.
- Actualizaciones gratuitas de por vida: Garantiza que su escáner siempre tenga el último software y cobertura del vehículo.
- Soporte multi-idioma: Admite 20 idiomas para una usabilidad global.
Imagen: Una representación visual que detalla la extensa lista de más de 30 servicios de restablecimiento en caliente disponibles en el escáner ANCEL DS160.

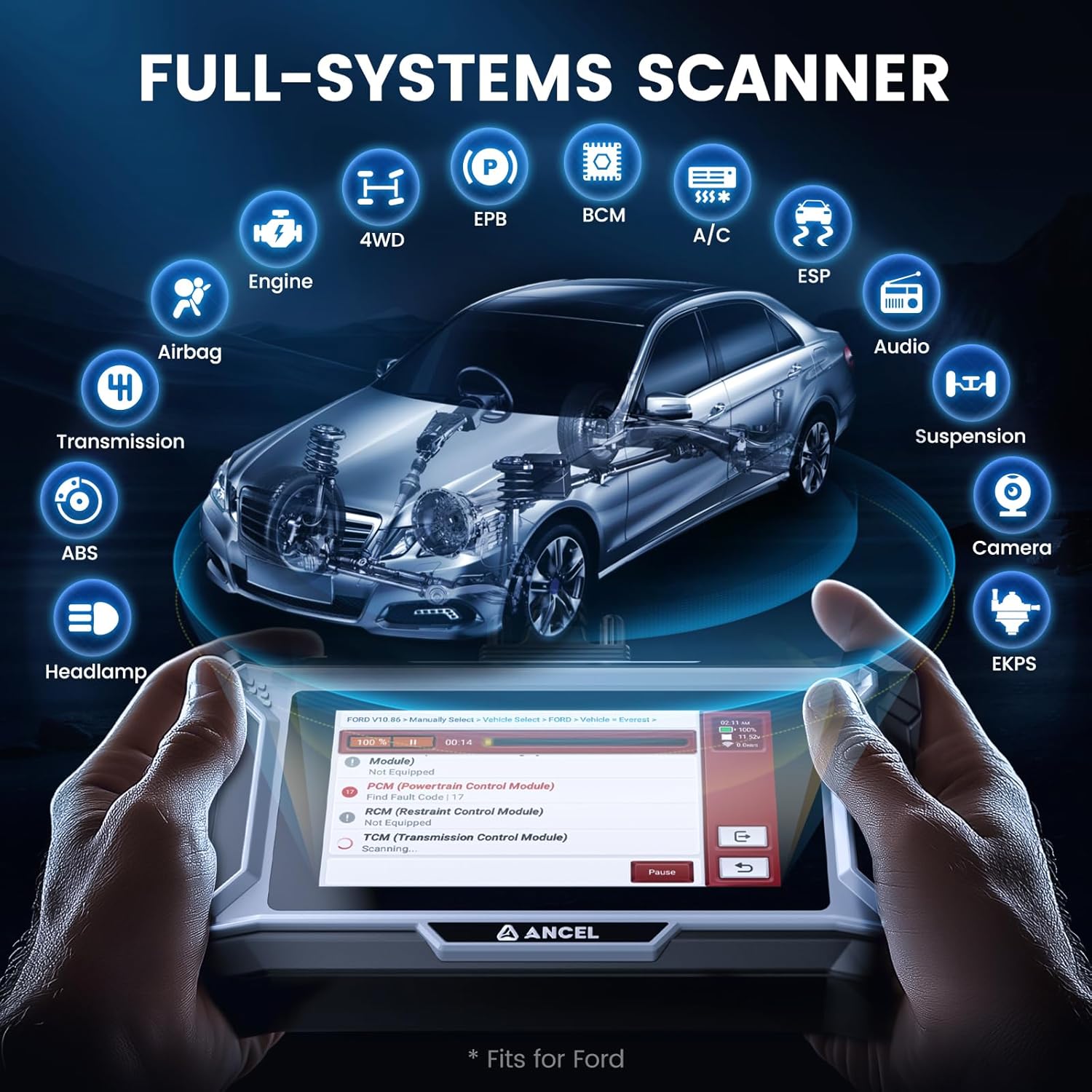

Imagen: Un diagrama ilustrativo muestraasinLa capacidad del ANCEL DS160 para escanear y diagnosticar todos los sistemas principales del vehículo, incluidos motor, transmisión, ABS, airbag y más.
Características de la funda protectora:
- Construcción ecológica: Fabricado con goma EVA y plástico, ofrece excelente amortiguación, resistencia a impactos, al calor, a la humedad y a la corrosión química. Es atóxico y no absorbente.
- Material duradero: Incluye fibra de poliéster para resistencia al aceite, alta durabilidad y resistencia a la abrasión.
- Almacenamiento de accesorios ampliado: Cuenta con una capa intermedia adicional para almacenar accesorios como cables de extensión.
- Dimensiones: Las dimensiones internas son aproximadamente 7.9 x 5.5 x 2.4 pulgadas.
Imagen: El estuche protector de transporte ANCEL, diseñado para salvaguardar el escáner de diagnóstico y sus accesorios.
Imagen: Diagrama que ilustra las dimensiones externas del estuche protector ANCEL, mostrando su diseño compacto y portátil.
Configuración
- Desembalaje: Retire con cuidado el escáner ANCEL DS160 y sus accesorios de la funda protectora. Inspeccione todos los componentes para detectar posibles daños.
- Encendido: El dispositivo suele encenderse automáticamente al conectarse al puerto OBD-II del vehículo. Como alternativa, asegúrese de que la batería interna esté cargada si funciona de forma independiente para la configuración inicial o las actualizaciones de software.
- Configuracion inicial: Al usarlo por primera vez, es posible que el dispositivo le solicite que seleccione su idioma preferido y configure la conexión Wi-Fi. Siga las instrucciones en pantalla para completar la configuración. La conexión Wi-Fi es esencial para las actualizaciones de software.
- Localice el puerto OBD-II: Identifique el puerto de diagnóstico OBD-II de su vehículo. Este puerto suele estar ubicado debajo del tablero, en el lado del conductor, aunque su ubicación exacta puede variar según el modelo y el año del vehículo. Consulte el manual del propietario de su vehículo si no lo encuentra.
- Conectar al vehículo: Conecte firmemente el cable de diagnóstico del escáner ANCEL DS160 al puerto OBD-II del vehículo. Asegúrese de que la conexión sea segura.
- Encendido del vehículo: Gire el encendido del vehículo a la posición "ON" (motor apagado). Algunas funciones pueden requerir que el motor esté en marcha; el dispositivo le avisará si es necesario.
Instrucciones de funcionamiento
Una vez conectado y encendido, el ANCEL DS160 mostrará su menú principal. Utilice la pantalla táctil para navegar por las distintas funciones.
Imagen: La interfaz de la pantalla principal del escáner ANCEL DS160, que muestra varios íconos de funciones como Búsqueda automática, Diagnóstico, OBD, Mantenimiento y Configuración.
Realizar un análisis completo del sistema:
- Desde el menú principal, seleccione la opción “Diagnosticar” o “Búsqueda automática”.
- El escáner identificará automáticamente el VIN (Número de identificación del vehículo) y el modelo de su vehículo, o se le puede solicitar que seleccione manualmente la marca, el modelo y el año del vehículo.
- Una vez identificado el vehículo, seleccione "Escaneo completo del sistema" o una opción similar para iniciar un escaneo de diagnóstico completo de todos los módulos disponibles del vehículo.
- El escáner mostrará un informe de los códigos de diagnóstico de problemas (DTC) detectados y los estados del sistema.view los resultados para identificar cualquier problema.
- Luego puede seleccionar módulos específicos para view datos en vivo, datos de fotograma congelado o DTC borrados según sea necesario.
Acceso a los servicios de restablecimiento rápido:
- Desde el menú principal, seleccione el icono “Servicio” o “Mantenimiento”.
- Se mostrará una lista de los servicios de reinicio en caliente disponibles. Seleccione el servicio específico que desea realizar (p. ej., "Reinicio de aceite", "Purga del ABS", "Adaptación de batería").
- Siga atentamente las instrucciones en pantalla para cada servicio. Algunos servicios pueden requerir condiciones específicas del vehículo (por ejemplo, motor apagado, encendido activado, pedal de freno pisado).
- Nota: La disponibilidad y los pasos específicos para restablecer las funciones varían según el modelo y el año del vehículo. Si tiene alguna dificultad, consulte la ayuda integrada del dispositivo o contacte con el servicio de asistencia con los datos de su vehículo.
Mantenimiento
- Limpieza del dispositivo: Utilice un paño suave y seco para limpiar la pantalla y el cuerpo del escáner. Evite usar limpiadores abrasivos o disolventes que puedan dañar el dispositivo.
- Actualizaciones de software: Busque e instale actualizaciones de software regularmente a través de Wi-Fi. El ANCEL DS160 ofrece actualizaciones gratuitas de por vida, lo que garantiza la compatibilidad con nuevos modelos de vehículos y funcionalidades mejoradas. Acceda a la sección "Actualizar" desde el menú principal.
- Cuidado de la batería: Si el dispositivo tiene una batería interna, asegúrese de cargarla periódicamente, especialmente si se almacena durante períodos prolongados, para mantener la salud de la batería.
- Cuidado de la funda protectora: Mantenga la funda protectora limpia y seca. Sus materiales duraderos están diseñados para una larga vida útil, pero un cuidado adecuado prolongará su vida útil y conservará sus propiedades protectoras.
- Almacenamiento: Guarde el escáner y sus accesorios en el estuche protector cuando no los utilice para evitar daños causados por polvo, impactos o derrames.
Solución de problemas
| Problema | Posible causa | Solución |
|---|---|---|
| El dispositivo no se enciende. | Conexión OBD-II suelta; encendido del vehículo apagado; batería interna baja. | Asegúrese de que el cable esté bien conectado. Encienda el vehículo. Cargue el dispositivo si tiene batería interna. |
| No se puede conectar al vehículo. | Puerto OBD-II incorrecto; Cable dañado; Problema de comunicación del vehículo. | Verifique la ubicación del puerto OBD-II. Revise el cable para ver si está dañado. Intente conectarlo a otro vehículo compatible si es posible. |
| Escaneo fallido o incompleto. | Software desactualizado; problema de protocolo específico del vehículo; conexión suelta. | Actualice el software. Asegúrese de que la conexión sea estable. Algunos vehículos antiguos o modificados pueden tener limitaciones de compatibilidad. |
| El servicio de reinicio en caliente no funciona. | Servicio no compatible con el vehículo; procedimiento incorrecto seguido; condiciones del vehículo no cumplidas. | Verifique la compatibilidad del servicio con el modelo y año de su vehículo. Siga atentamente todas las instrucciones en pantalla. Asegúrese de que el vehículo cumpla con las condiciones (por ejemplo, el estado del motor). |
Si encuentra problemas persistentes que no se pueden resolver con los pasos anteriores, consulte la sección de soporte para obtener más ayuda.
Presupuesto
- Modelo: ANCEL DS160
- Procesador: CPU de 4 núcleos a 1.3 GHz
- RAM: 2 GB
- MEMORIA DE SÓLO LECTURA: 32 GB
- Pantalla: Pantalla táctil de 5 pulgadas
- Batería: 1500 mAh
- Conectividad: Wi-Fi 2.4 GHz
- Idiomas admitidos: 20
- Material de la caja: Goma EVA, plástico, fibra de poliéster.
- Dimensiones interiores de la caja: Aproximadamente 7.9 x 5.5 x 2.4 pulgadas
Garantía y soporte
Para obtener información sobre la garantía, consulte la política de garantía específica proporcionada con su compra o visite el sitio web oficial de ANCEL. webSitio. Los términos de garantía generalmente cubren defectos de fabricación durante un período específico a partir de la fecha de compra.
Si necesita asistencia técnica, tiene preguntas sobre la compatibilidad de un vehículo específico o necesita ayuda con funciones avanzadas, contacte con el servicio de atención al cliente de ANCEL. Al contactar con el servicio de atención al cliente, es útil tener a mano los datos de su vehículo (marca, modelo, año, VIN) y una descripción del problema.
A menudo puede encontrar información de contacto de soporte en el sitio web oficial de ANCEL. websitio o a través de las secciones 'Consultar' o 'Comentarios' dentro de la interfaz de software del dispositivo.
