Manual del usuario de la batería de litio Bluetooth ECO-WORTHY de 24 V y 100 Ah

1. Introducción

Este manual proporciona información esencial para el funcionamiento seguro y eficiente de su batería de litio Bluetooth ECO-WORTHY de 24 V y 100 AH. Léalo detenidamente antes de instalarla y usarla. Esta batería cuenta con un sistema inteligente de monitoreo de batería (BMS), una pantalla LED que muestra el estado en tiempo real y conectividad Bluetooth para monitoreo desde su teléfono inteligente.

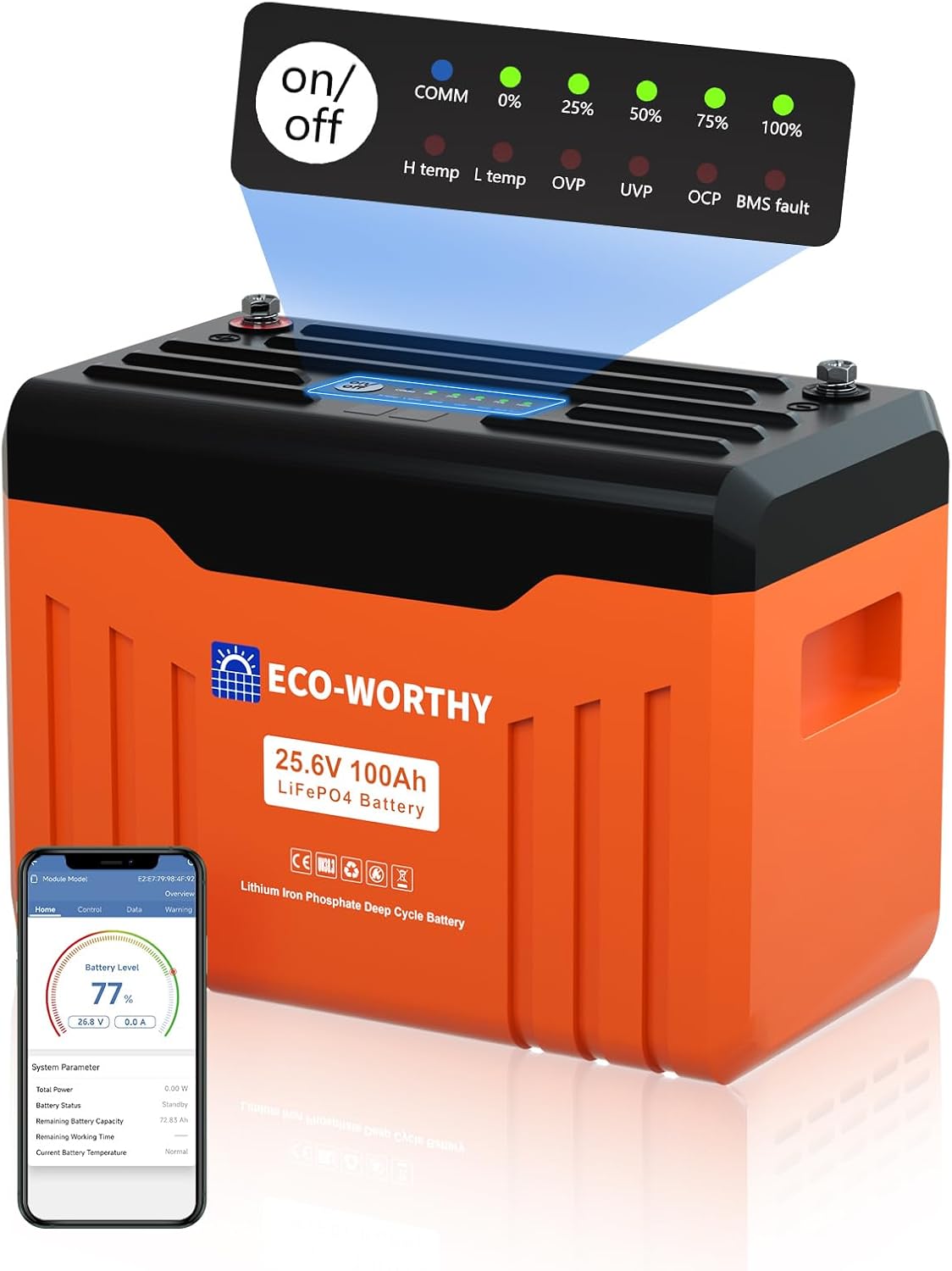

Figura 1: Batería de litio Bluetooth ECO-WORTHY de 24 V y 100 AH con pantalla LED SOC e interfaz de aplicación para teléfono inteligente.

2. Información de seguridad

Priorice siempre la seguridad al manipular baterías de litio. El uso inadecuado puede provocar daños, lesiones o incendios. Observe las siguientes precauciones:

• No cortocircuite, desarme, aplaste, caliente ni incinere la batería.
• Sumergir en cualquier líquido.
• Asegúrese de que todas las conexiones estén bien apretadas al conectar las baterías.
• Utilice un cargador de batería LiFePO4 con función de activación para cargar; de lo contrario, el cargador no reconocerá la batería cuando esté bajo su volumen.tage es bajo.
• Cargar dentro del volumen nominaltage y rango actual especificado en la hoja de datos.
• Se recomienda cargar la batería al 50% cada 3 meses si no se va a utilizar durante un tiempo prolongado.

3. Características del producto

• Monitoreo inteligente de batería: Sistema inteligente con pantalla LED e indicadores de estado para el seguimiento en tiempo real del estado de carga y el rendimiento de la batería.
• Conectividad Bluetooth: Supervisar volumentage, estado actual y de carga a través de la aplicación inteligente ECO-WORTHY.
• Funciones de protección avanzadas: BMS de 100 A incorporado con protección de baja temperatura (corte de -7 °C/19.4 °F para carga) que protege contra sobrecarga, presión alta/baja y temperaturas extremas.
• Potencia escalable y duradera: Hasta 15,000 ciclos de carga. Ampliable a 20.48 kWh con configuración 4P2S.
• Ligero y versátil: Pesa 45.6 libras, dimensiones 16.3 x 8.5 x 10.2 pulgadas, adecuado para RV, sistemas de energía solar fuera de la red y sistemas de energía domésticos.
• Accesorio antihinchazón: El diseño interno proporciona una fuerza interna estable para evitar la expansión de la celda, mejorando el rendimiento y la longevidad de la batería.

4. Contenido del paquete

Al desempaquetar, verifique que todos los elementos estén presentes:

• Batería de litio Bluetooth ECO-WORTHY de 24 V y 100 Ah
• Pernos de terminal M8 (x2)
• Tapas aislantes (x2)
• Arandelas de 0.078" (2 mm) (x2)
• Manual del producto
• Guía de inicio rápido
• Tarjeta de servicio

Video 1: Desempaquetado de la batería LiFePO4 Bluetooth de 24 V y 100 Ah de ECO-WORTHY, que muestra el contenido del paquete, incluidos los manuales, los pernos de los terminales y la batería en sí.

5. Configuración

5.1 Conexión de terminales

Conecte con cuidado los cables de la batería a los pernos de los terminales M8. Asegúrese de que la polaridad sea la correcta (rojo para positivo, negro para negativo) y apriete bien las conexiones para evitar arcos eléctricos o daños.

5.2 Carga inicial

Se recomienda cargar completamente la batería antes de usarla por primera vez. Utilice un cargador de batería LiFePO4 compatible. La batería viene con aproximadamente un 31 % de carga de fábrica.

5.3 Descarga de la aplicación y conexión Bluetooth

Descarga la aplicación inteligente ECO-WORTHY desde la tienda de aplicaciones de tu smartphone. Asegúrate de que el Bluetooth esté activado en tu dispositivo. Abre la aplicación y sigue las instrucciones en pantalla para conectarla a tu batería. Puedes monitorizar datos en tiempo real y controlar ciertas funciones a través de la aplicación.

Figura 2: Monitoreo inteligente de batería a través de Bluetooth 5.0, que muestra la interfaz de la aplicación con el estado de la batería en tiempo real.

5.4 Conexión en serie y en paralelo

La batería ECO-WORTHY de 24 V y 100 AH admite una expansión flexible. Puede configurarse en hasta 2 series (2S) y 4 paralelos (4P) para un máximo de 20.48 kWh. Asegúrese siempre de utilizar baterías idénticas para las conexiones en serie y en paralelo.

Video 2: Demostración de la expansión de la capacidad de una batería de 24 V 100 AH, que ilustra los métodos de conexión en serie y en paralelo.

6. Instrucciones de funcionamiento

6.1 Indicadores de estado y pantalla LED de SOC

La batería cuenta con una pantalla LED integrada en la parte superior. Pulse el botón de encendido/apagado para activarla. Muestra el estado de carga (SOC) en incrementos del 25 % (0 %, 25 %, 50 %, 75 %, 100 %).

Figura 3: Indicadores LED inteligentes en la batería, que muestran la luz SOC y la luz anormal para verificaciones rápidas del estado.

6.2 Indicador de estado anormal

La pantalla LED también incluye indicadores de condiciones anormales como temperatura alta, temperatura baja y exceso de volumen.tage Protección (OVP), bajo VoltagProtección contra sobrecorriente (UVP), Protección contra sobrecorriente (OCP) y Falla BMS. Estas luces facilitan la resolución rápida de problemas.

Figura 4: Indicador de estado anormal, que muestra la batería conectada a un cargador inversor solar con un zumbador de advertencia.

6.3 alarma sonora

Si se produce alguna anomalía, el zumbador integrado le avisará. La alarma sonora emite un sonido periódico (8 segundos de encendido, 2 segundos de apagado) y se puede desactivar mediante la aplicación o pulsando el botón de encendido/apagado de la batería.

6.4 Monitoreo inteligente de aplicaciones

La aplicación inteligente ECO-WORTHY le permite monitorear varios parámetros en tiempo real, incluido el volumentage, corriente, potencia y estado de la batería. También puedes activar el "Modo de Almacenamiento" a través de la app para reducir el autoconsumo de la batería durante largos periodos de inactividad.

6.5 Protección contra bajas temperaturas

El BMS integrado impide la carga por debajo de -7 °C (19.4 °F) para proteger las celdas de daños y garantiza que la descarga se detenga por debajo de -4 °F. La carga se reanuda cuando la temperatura supera los 0 °C (32 °F).

Figura 5: Umbrales de protección de baja temperatura, que indican detener la descarga por debajo de -4 °F, detener la carga por debajo de 19.4 °F y reanudar la carga a 32 °F o más.

6.6 Escenarios de uso

Esta batería está diseñada para aplicaciones versátiles, como vehículos recreativos, sistemas solares autónomos y sistemas de respaldo de energía para el hogar. Su alta capacidad (2560 Wh) permite alimentar diversos electrodomésticos durante periodos prolongados.

Figura 6: Energía de alta capacidad para hogares fuera de la red, que muestra la capacidad de 2560 Wh de la batería y los tiempos de funcionamiento estimados para electrodomésticos comunes.

Figura 7: Energía confiable, más allá de la red, que ilustra el uso de la batería en vehículos recreativos, motores para pesca de arrastre y hogares fuera de la red.

7. Mantenimiento

Un mantenimiento adecuado garantiza la longevidad y el rendimiento de su batería.

• Carga regular: Si la batería no se utiliza durante un tiempo prolongado, se recomienda cargarla al 50% cada 3 meses.
• Terminales limpias: Mantenga los terminales de la batería limpios y libres de corrosión.
• Almacenamiento: Guarde la batería en un lugar fresco y seco, lejos de la luz solar directa y de temperaturas extremas.
• Accesorio antihinchazón: El dispositivo antihinchazón interno ayuda a mantener la integridad de la celda al proporcionar una fuerza interna estable, lo que evita la expansión por sobrecarga, envejecimiento o altas temperaturas. Esto contribuye a una mayor vida útil y un mejor rendimiento.

8. Solución de problemas

Si tiene problemas con su batería ECO-WORTHY, consulte los siguientes pasos comunes de solución de problemas:

• La batería no se carga: Asegúrese de que el cargador sea compatible con LiFePO4 y tenga función de activación. Compruebe que todas las conexiones de los cables estén bien apretadas y tengan la polaridad correcta. Verifique que la temperatura de la batería sea superior a 0 °C (32 °F).
• Sonidos de alarma de timbre: Revise los indicadores LED de la batería o la aplicación para detectar códigos de falla específicos (temperatura alta, temperatura baja, OVP, UVP, OCP, falla BMS). Solucione el problema subyacente según el indicador. El zumbador se puede desactivar mediante la aplicación o el botón de encendido/apagado de la batería.
• Problemas de conectividad Bluetooth: Asegúrate de que el Bluetooth esté activado en tu smartphone y en la batería. Si el módulo Bluetooth se apaga después de 3 minutos de inactividad, pulsa el botón de encendido/apagado de la batería para reactivarlo. Intenta reiniciar la aplicación o el teléfono.
• Lecturas inexactas de la aplicación: Si la aplicación muestra 0% de carga o 0 ampAunque la batería se esté cargando o descargando, intenta reconectar el Bluetooth. Asegúrate de que la aplicación esté actualizada a la última versión.
• Protección contra sobrecorriente (OCP) activada: Si la batería deja de suministrar energía bajo una carga alta, es posible que el OCP del BMS se haya activado. Reduzca la carga de la batería. Esta se reiniciará automáticamente una vez que la carga se encuentre dentro de los límites seguros.

9. Especificaciones

Figura 8: Dimensiones y peso de la batería, resaltando su formato compacto.

10. Garantía y soporte

ECO-WORTHY ofrece una garantía de 5 años para este producto, lo que garantiza la tranquilidad de su inversión. Para asistencia técnica, reclamaciones de garantía o cualquier consulta, póngase en contacto con el servicio de atención al cliente.

• Correo electrónico: cliente.servicio@eco-worthy.com
• Periodo de garantía: 5 años
